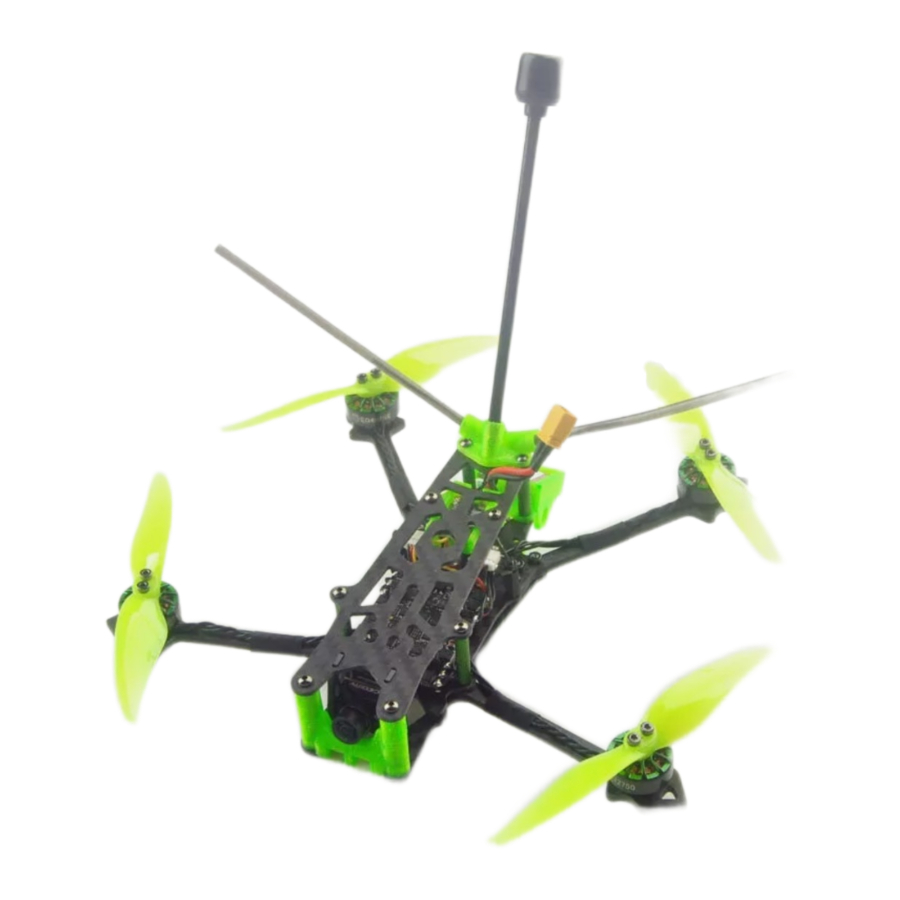

Eachine Novice IV - Mwongozo wa Drone ya Mbio za FPV ya Inchi 4 3-4S Chini ya 250g

Sakinisha sehemu ya antena na mkeka wa kuzuia kuteleza wa betri

Parafua sehemu ya kurekebisha antena na uweke sleeve ya antena kwenye sehemu ya kurekebisha.
Kisha tumia gundi ya kuyeyuka moto kurekebisha sleeve ya antena.

Vipimo

Vipengele

Maelezo ya kazi ya hali ya juu

DT-B90 Buzzer&LED Finder inafanyaje kazi?

1. DT-B90 Finder inaweza kujiendesha yenyewe ili kulia na taa ya LED kuwaka hata betri ya quad imeondolewa.
2. Bonyeza kitufe kwa sekunde 2 au 3 ili kuiwasha kabla ya kuruka
3. Unaweza kutumia chaneli ya AUX4(SF Switch) kuamilisha Buzzer
4. Unahitaji kubonyeza kitufe kwa sekunde 2 au 3 ili kuizima baada ya kukata betri kuu.

Uokoaji wa Eachine M8N GPS unafanyaje kazi?

1. Kabla ya Kuamilishwa, GPS lazima itafute satelaiti zaidi ya 6 ili kufunga nafasi ya nyumbani.
2. Baada ya kuamilishwa, angalia data ya OSD wakati wa ndege, na kazi ya uokoaji inaweza kufanya kazi kawaida ikiwa umbali unazidi mita 100. Vinginevyo, quad itagonga. Ikiwa kidhibiti cha mbali kitapoteza mawimbi ghafla, kazi ya uokoaji ya GPS itafanya kazi kiotomatiki na kurudi kwenye nafasi ya nyumbani, lakini drone haitatua kiotomatiki. Unahitaji kudhibiti kidogo kijiti ili kupata udhibiti wa drone wakati mawimbi ya kidhibiti cha mbali yanarejeshwa na kisha udhibiti drone ili kutua.
3. Ili kuepuka operesheni ya makosa, hatukuwezesha Aux Channel kuamilisha kazi ya uokoaji ya GPS kwa chaguo-msingi. Unaweza kuiweka wewe mwenyewe kutoka kwa kichupo cha modi ya usanidi wa Betaflight.

Anza Ndege ya FPV

Sakinisha antena kwenye redio na miwani kwanza. Na kisha washa Redio na miwani yako. NOVICE-IV tayari imefungwa kwa redio yako na kwenye chaneli sahihi ya video inayolingana na miwani yako. Washa betri imechomekwa, weka NOVICE-IV kwenye uso thabiti ili iweze kusawazisha. Usawazishaji huchukua sekunde chache kisha NOVICE-IV iko tayari kuruka. Tafadhali ruka katika maeneo wazi na mbali na umati na majengo.

1. Sakinisha betri kwenye redio(inaonyeshwa kwenye picha A), na uwashe "swichi ya umeme", Bonyeza kitufe chochote ili kuruka ikiwa kengele yoyote(inaonyeshwa kwenye Picha B) itaonekana kwenye skrini

2. Unganisha betri kwenye NOVICE-IV Drone, na uhakikishe kuwa umerekebisha betri vizuri na kamba ya Lipo.

3. Washa Miwani ya EV800DM, angalia video na hali ya maelezo ya oSD, Hakikisha GPS lazima itafute satelaiti zaidi ya 6 ili kufunga nafasi ya nyumbani.

4. Weka kijiti cha throttle chini kabisa na kisha ubadilishe Swichi ya SE ili Kuamilisha drone ya NOVICE-IV, utapata notisi ya "ARMED" (IMEWASHA) kwenye skrini ya miwani. Ndege njema na uwe salama.

5. Badilisha swichi ya SB ili kubadilisha hali ya ndege(Chaguo-msingi ni hali ya Hewa).Tunapendekeza sana kutumia hali ya Angle kwa wanaoanza. Injini zitazunguka kiotomatiki wakati zimewashwa ikiwa hali ya ndege ni AIR MODE (HALI YA HEWA).


Chaji Betri ya Lipo

Kazi ya Kuchaji Baada ya kuingiza adapta, chaja "tone" sauti, onyesho linaonyesha;
Ingiza chaja ya betri "drip - drip" mara mbili ili kuanza kuchaji. Onyesho huzunguka kupitia kila sehemu
jumla ya voltage ya betri na voltage ya betri;
Baada ya betri kuchajiwa kikamilifu, chaja huacha kuchaji kiotomatiki, onyesho linaonyesha "FULL" (IMEJAA) Na kuwaka, buzzer mara moja kila sekunde tano. Kazi ya Kuonyesha Voltage Ingiza betri (bila kuunganisha adapta),

Udhibiti wa Fimbo za Ndege na Redio

Daima tumia tahadhari wakati wa kuruka na ufanye kazi katika eneo wazi na linaloweza kudhibitiwa.
Tafadhali jifunze udhibiti wa ndege kwanza kabla ya kuwasha ndege ili kuruka. Fimbo ya kushoto hudhibiti throttle na mwelekeo wa yaw wa NOVICE-IV. Fimbo ya kulia hudhibiti lami na roll ya ndege.

Mchoro wa Fimbo ya Kushoto

Mchoro wa Fimbo ya Kulia

Yaliyomo hapa chini yanahusu mafunzo ya hali ya juu. Drone ya Novice-IV inatoka tayari imemaliza mipangilio yote na imefungwa na redio. Unahitaji maudhui haya baada ya kuwasha tena firmware au kufanya utatuzi fulani.

Mchoro wa unganisho la kidhibiti cha ndege

Utaratibu wa kufunga

1. Bonyeza na ushikilie kitufe cha BIND (FUNGA) kwenye kipokezi kisha chomeka USB ili kuunganisha umeme. Baada ya takriban sekunde 3, LED Nyekundu kwenye kipokezi itakuwa imara, hii inaonyesha kuwa kipokezi kiko katika hali ya kufunga.
2. Chagua itifaki ya Frsky D8 kutoka kwa modi ya Multi na kisha ubonyeze chaguo la [BIND] (FUNGA), LED nyekundu kwenye kipokezi inapaswa kuwaka haraka, hii inaonyesha kuwa kufunga kumefanikiwa.
   Chomoa USB na kisha uchomeke tena, LED nyekundu ni imara inamaanisha kuwa muunganisho na redio umeanzishwa.


Usanidi wa kipokezi

Tafadhali washa Serial RX kwa UART6 kutoka kwa kichupo cha bandari, kisha uweke modi ya Kipokezi kuwa kipokezi kinachotegemea Serial kutoka kwa kichupo cha Usanidi wa Usanidi wa Betaflight, kisha uchague itifaki ya SBUS kwa Mtoa huduma wa Kipokezi cha Serial.

Bendi za VTX na usanidi wa chaneli

Jedwali la marudio na marudio ya chaneli:

Kuna njia 3 za kubadilisha chaneli za vtx:

1. Bonyeza kwa muda mfupi kitufe cha kubadili ili kuchagua chaneli ya VTX, bonyeza na ushikilie kitufe ili kuchagua Bendi ya VTX (Haiwezi kuhifadhi, itapoteza chaneli wakati umeme umezimwa) C
2. Nenda kwa Betaflight CLI, andika amri:
   Set vtx_band=3
   Set vtx_channel=1
   save (hifadhi)
   Vidokezo: vtx_freq inapaswa kufanana na vtx_band na vtx_channle kama orodha ya Chaneli ya VTX inavyoonyesha.
   Kwa mfano, ikiwa umeweka vtx_freq=5732, unapaswa kuweka vtx_band=5 na VTX_channel=3
3. Washa Smartaudio kwa UART1, kisha usogeze kijiti cha transmita (THR MID+ YAW LEFT+ PITCH UP) ili kuingiza Menyu ya OSD, Ingiza kwa Vipengele, kisha ingiza kwa VTX SA ili kuweka Bendi na chaneli ya VTX


Miwani na mpangilio wa chaneli ya Kipokezi cha VTX

Vitufe na bandari

1. CH+/Bamd+
   Bonyeza kwa muda mfupi kitufe hiki chagua mizunguko ya CH 1-8
2. POWER (NGUVU) na RETURN (REJESHA)
   Bonyeza kwa muda mrefu ili kuwasha/kuzima. bonyeza kwa muda mfupi wakati wa kufanya kazi kama kurudi
3. SRC/MENU
   Bonyeza kwa muda mfupi ili kuchagua kutoka kwa vyanzo vya video V-in/RF A/RF B/Diversity Bonyeza kwa muda mrefu ili kutoa MENU
4. SEARCH (TAFUTA)
   Bonyeza ili kutafuta kiotomatiki mawimbi;
5. CHARGING PORT (BANDARI YA UCHAJI)
   DC 5-18V bandari pana ya kuchaji/bandari ya chelezo ya umeme, kawaida@5V/2A;
6. RESET (WEKA UPYA)
   Shimo la kuweka upya. Zima kifaa inapobidi;
7. TF CARD SLOT (SLOTI YA KADI YA TF)
   Inasaidia hadi 32G, kawaida@C10;
8. VIDEO IN/AUDIO OUT PORT (BANDARI YA VIDEO IN/SAUTI OUT)
   Ingizo la video@AV katika modi; Pato la sauti@RF modi;
9. Pic/Rec
   Bonyeza kwa muda mfupi ili kuchukua picha ya skrini na uhifadhi picha
   Bonyeza kwa Muda Mrefu ili kuanza kurekodi video, kisha ubonyeze kwa muda mfupi ili kuhifadhi video.

Katika operesheni za MENU (MENYU), bonyeza ili kuhama chini ili kuchagua mipangilio; bonyeza kama+mipangilio; bonyeza kama-mipangilio.

Kiashiria cha kuchaji LED:kuchaji-nyekundu; imechajiwa kikamilifu-kijani.

Aina ya kichanganyaji, itifaki ya ESC/MOTOR na upatanishi wa sensor

Mipangilio ya GPS na Uokoaji wa GPS

Chaneli za redio/Swichi na mpangilio wa modi ya Betaflight

Angalia ESC na uwashe firmware

1. Pakua toleo Jipya la Blhelisuite kutoka: https://www.mediafire.com/folder/dx6kfaasyo24l/BLHeliSuite
2. Unganisha kidhibiti cha ndege cha NOVICE-IV kwenye kompyuta

3. Fungua Kidhibiti cha Kifaa cha kompyuta yako, tafuta Bandari, tafadhali hakikisha Nambari ya Serial ya bandari ya Com iko chini ya 255, vinginevyo haitaweza kuunganisha kwenye BLHELISUITE. Unaweza kubadilisha nambari ya serial ya bandari kama hatua ifuatayo:
4. Fungua BLHELISUITE, Chagua SILABS BLHeli Bootloader (Cleanflight) kutoka kwa kichupo cha tatu upande wa juu. Kisha Chagua bandari sahihi ya Serial com na Ubofye unganisha. Unaweza pia Kuwasha toleo jipya la firmware ya BLHeli_s kupitia BLHEILISUITE, Lengo la firmware ni "F-H-40"


Sasisho la firmware ya kidhibiti cha ndege

1. Sakinisha Dereva mpya zaidi wa STM32 Virtual COM Port http://www.st.com/web/en/catalog/tools/PF257938
2. Sakinisha Dereva wa STM BOOTLOAD (Kifaa cha STM katika DFU MODE)
3. Fungua usanidi wa Betaflight na uchague lengo la firmware "BETAFLIGHTF4", kisha uchague toleo la firmware.
4. Kuna njia 2 za kuingia katika DFU Mode:
   1. Bonyeza na ushikilie kitufe cha boot kisha chomeka USB kwenye kompyuta
   2. kupakia firmware ya betaflight na kugonga "flash" (washa), kisha itaingia kwenye DFU Mode kiotomatiki.
5. Fungua zana za Zadig ili kuchukua nafasi ya madereva kutoka kwa STM32 Bootloader hadi WINUSB Driver.

6. Unganisha tena kidhibiti cha ndege kwenye kompyuta baada ya dereva kubadilishwa, na ufungue Usanidi wa Betaflight, pakia firmware na uwashe.
