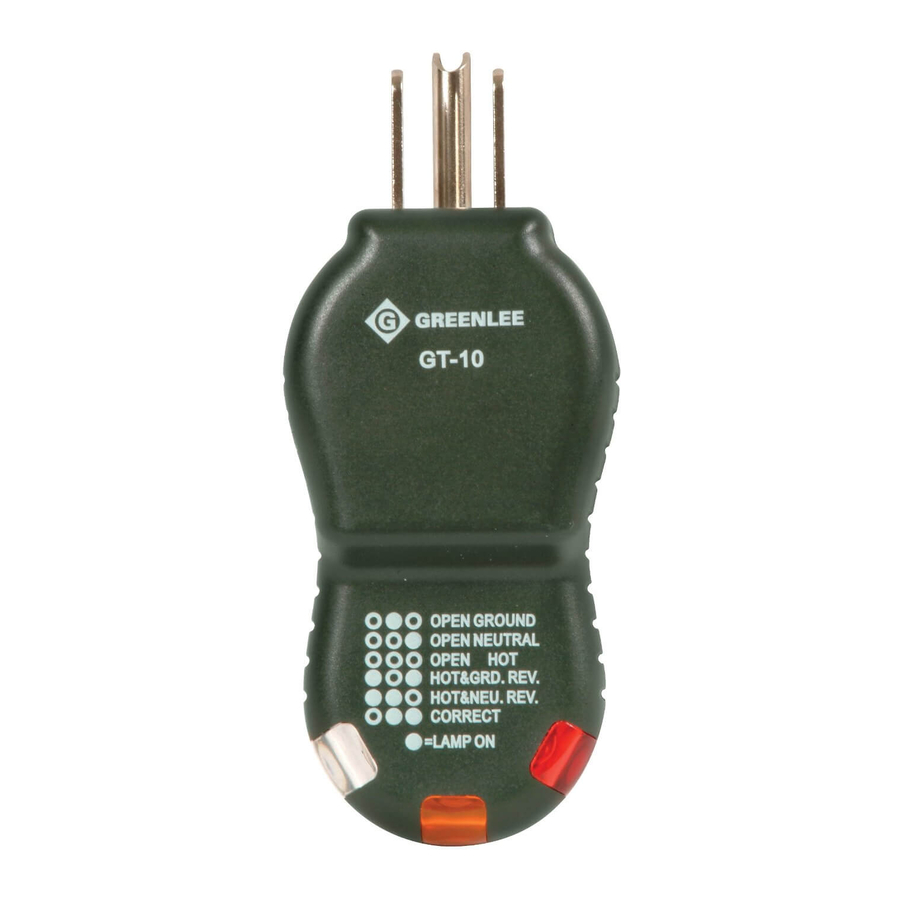

Greenlee GT-10 - Doplňkový průvodce pro tester obvodů zásuvek
Čtení indikace
Nebezpečí úrazu elektrickým proudem:
Kontakt s obvody pod napětím může způsobit vážné zranění nebo smrt.
Typická 3-vodičová zásuvka NEMA 5-15R (polarizovaná)
| INDIKÁTOR | CHYBA | DŮVOD PORUCHY ZAPOJENÍ |
 | Přerušené uzemnění (Open Ground) | Uzemňovací kontakt není připojen |
 | Přerušený nulový vodič (Open Neutral) | Nulový kontakt není připojen |
 | Přerušený fázový vodič (Open Hot) | Fázový kontakt není připojen |
 | Obrácený fázový/zemnící vodič (Hot / Ground Reverse) | Fázový a zemnící kontakt jsou zaměněny |
 | Obrácený fázový/nulový vodič (Hot / Neutral Reverse) | Fázový a nulový kontakt jsou zaměněny |
 | Správné (Correct) | Zásuvka je zapojena správně |
KLÍČ:
Indikátor svítí (Indicator Lit)
Indikátor nesvítí (Indicator Not Lit)
Instrukce
- Odpojte všechny spotřebiče nebo zařízení v testovaném obvodu.
- Zapojte GT-10 do jakékoli standardní zásuvky 120 V AC (NEMA 5-15R).
- Porovnejte rozsvícené kontrolky na GT-10 s klíčem kódů umístěným na produktu nebo v tabulce výše.
Poznámka: Pokud LED diody indikují cokoliv jiného než "Correct Wiring" ("Správné zapojení"), nechte zapojení zkontrolovat kvalifikovaným elektrikářem.
Poznámka: GT-10 není komplexní diagnostický přístroj. GT-10 je jednoduchý přístroj určený k detekci téměř všech pravděpodobných a běžných nesprávných stavů zapojení. Nedetekuje kombinaci závad. Neindikuje kvalitu uzemnění nebo záměnu uzemněných a zemnících vodičů. Nedetekuje dva fázové vodiče v obvodu. Kapacita obvodu může indikovat kontinuitu v otevřeném obvodu. Pokud neodpojíte spotřebiče nebo zařízení v testovaném obvodu, může dojít k chybným odečtům.
© 2005 Greenlee Textron Inc.
