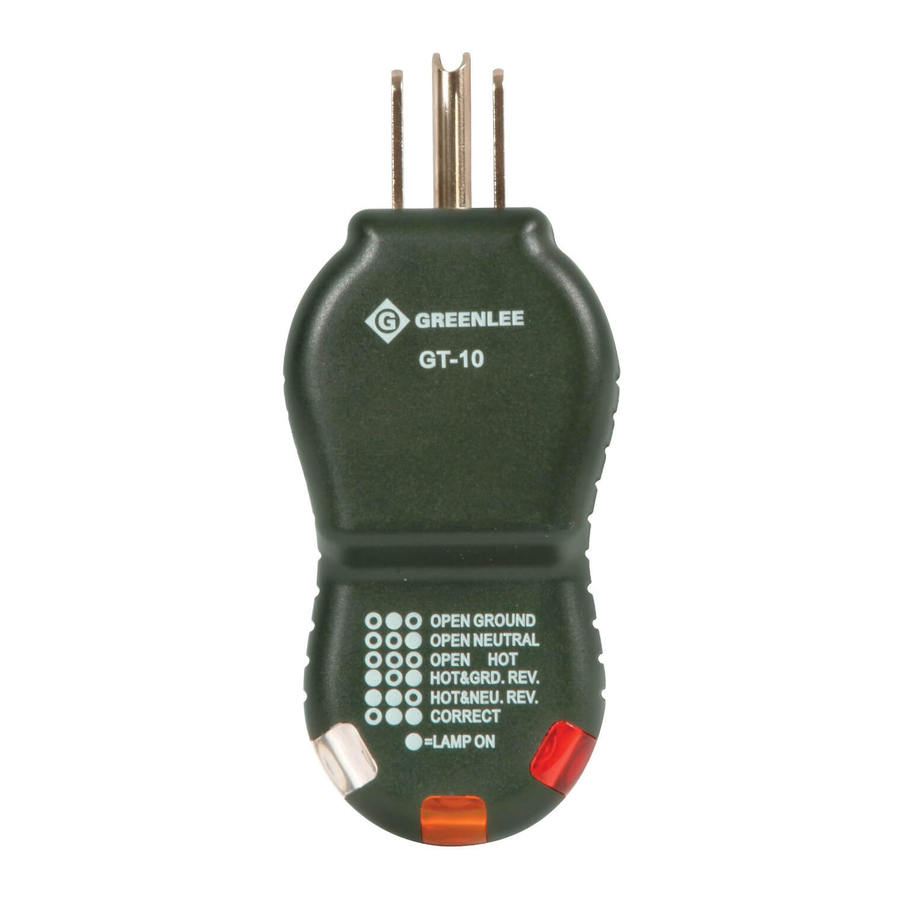

Greenlee GT-10 - Doplnkový sprievodca pre tester obvodov zásuviek
Čítanie indikácie
Nebezpečenstvo úrazu elektrickým prúdom:
Kontakt s obvodmi pod napätím môže spôsobiť vážne zranenie alebo smrť.
Typická 3-vodičová zásuvka NEMA 5-15R (polarizovaná)
| INDIKÁTOR | PORUCHA | DÔVOD PORUCHY ZAPOJENIA |
 | Otvorený zemný vodič (Open Ground) | Zemný kontakt nie je pripojený |
 | Otvorený neutrálny vodič (Open Neutral) | Neutrálny kontakt nie je pripojený |
 | Otvorený fázový vodič (Open Hot) | Fázový kontakt nie je pripojený |
 | Obrátený fázový/zemný vodič (Hot / Ground Reverse) | Fázový a zemný kontakt sú zamenené |
 | Obrátený fázový/neutrálny vodič (Hot / Neutral Reverse) | Fázový a neutrálny kontakt sú zamenené |
 | Správne (Correct) | Zásuvka je zapojená správne |
LEGENDA:
Indikátor svieti (Indicator Lit)
Indikátor nesvieti (Indicator Not Lit)
Inštrukcie
- Odpojte všetky spotrebiče alebo zariadenia v testovanom obvode.
- Zasuňte GT-10 do akejkoľvek štandardnej 120 V AC zásuvky (NEMA 5-15R).
- Porovnajte rozsvietené kontrolky na GT-10 s kľúčom kódu umiestneným na produkte alebo v tabuľke vyššie.
Poznámka: Ak LED diódy indikujú čokoľvek iné ako "Correct Wiring" ("Správne zapojenie"), nechajte zapojenie overiť kvalifikovaným elektrikárom.
Poznámka: GT-10 nie je komplexný diagnostický prístroj. GT-10 je jednoduchý prístroj určený na detekciu takmer všetkých pravdepodobných a bežných nesprávnych podmienok zapojenia. Nedetekuje kombináciu chýb. Neindikuje kvalitu uzemnenia alebo zámenu uzemnených a uzemňovacích vodičov. Nedetekuje dva fázové vodiče v obvode. Kapacita obvodu môže indikovať kontinuitu v otvorenom obvode. Ak neodpojíte spotrebiče alebo zariadenia v testovanom obvode, môže to spôsobiť chybné hodnoty.
© 2005 Greenlee Textron Inc.
