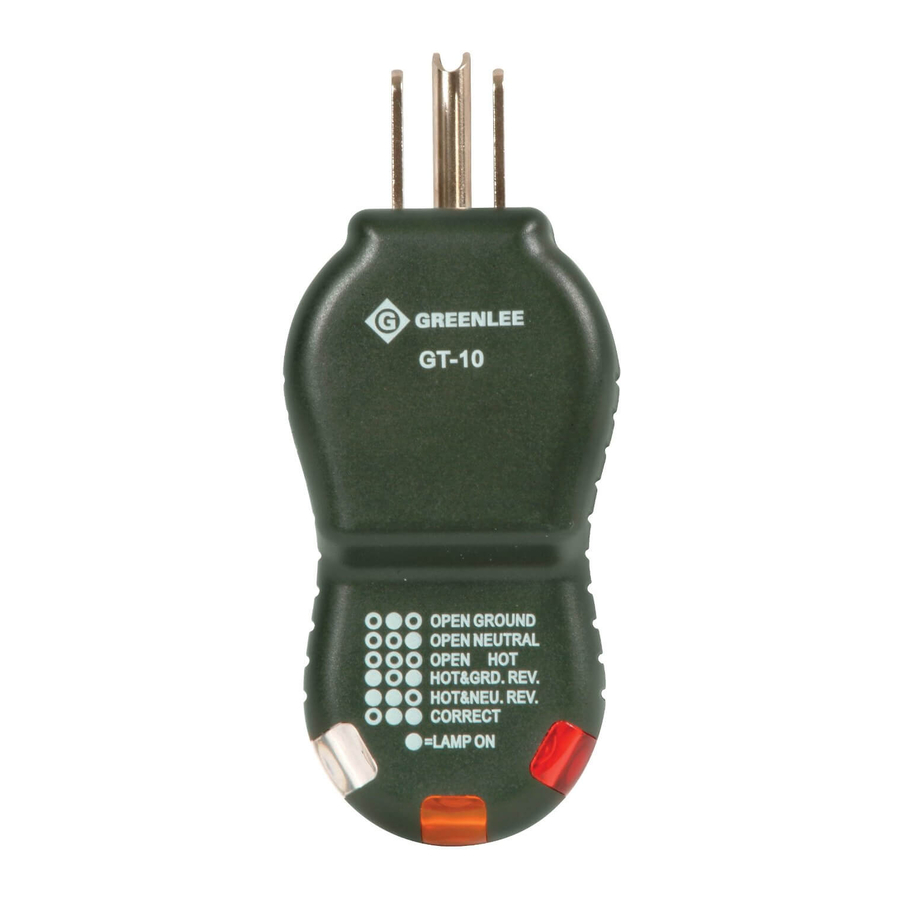

Greenlee GT-10 - Lizdo grandinės testerio papildomas vadovas
Rodmens skaitymas
Elektros smūgio pavojus:
Kontaktas su įtampingomis grandinėmis gali sukelti sunkius sužalojimus arba mirtį.
Tipinis 3 laidų NEMA 5-15R lizdas (polarizuotas)
| INDIKATORIUS | GEDIMAS | LAIDŲ GEDIMO PRIEŽASTIS |
 | Atviras įžeminimas (Open Ground) | Įžeminimo kontaktas neprijungtas |
 | Atviras nulis (Open Neutral) | Nulinis kontaktas neprijungtas |
 | Atviras įtampingasis (Open Hot) | Įtampingasis kontaktas neprijungtas |
 | Įtampingasis / įžeminimas atvirkščiai (Hot / Ground Reverse) | Įtampingasis ir įžeminimo kontaktai sukeisti vietomis |
 | Įtampingasis / nulis atvirkščiai (Hot / Neutral Reverse) | Įtampingasis ir nulinis kontaktai sukeisti vietomis |
 | Teisingai (Correct) | Lizdas prijungtas teisingai |
RAKTAS:
Indikatorius dega (Indicator Lit)
Indikatorius nedega (Indicator Not Lit)
Instrukcijos
- Atjunkite visus prietaisus ar įrangą nuo tikrinamos grandinės.
- Įjunkite GT-10 į bet kurį standartinį 120 V AC lizdą (NEMA 5-15R).
- Palyginkite GT-10 įsižiebusias lemputes su kodo raktu, esančiu ant gaminio arba aukščiau esančioje lentelėje.
Pastaba: Jei šviesos diodai rodo ką nors kita nei "Correct Wiring" ("Teisingas laidų sujungimas"), patikrinkite laidus kvalifikuotam elektrikui.
Pastaba: GT-10 nėra išsamus diagnostikos prietaisas. GT-10 yra paprastas prietaisas, skirtas aptikti beveik visas tikėtinas ir dažnas netinkamo laidų sujungimo sąlygas. Jis neaptiks defektų derinio. Jis neparodys įžeminimo kokybės arba įžemintų ir įžeminimo laidininkų sukeitimo. Jis neaptiks dviejų įtampingųjų laidų grandinėje. Grandinės talpa gali rodyti tęstinumą atviroje grandinėje. Neatjungus prietaisų ar įrangos nuo tikrinamos grandinės, galima gauti klaidingus rodmenis.
© 2005 Greenlee Textron Inc.
Atsisiųsti instrukciją
Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.
