Greenlee GT-10 - Ghid suplimentar pentru testerul de circuite de priză
Citirea indicației
Pericol de electrocutare:
Contactul cu circuitele sub tensiune poate duce la vătămări grave sau deces.

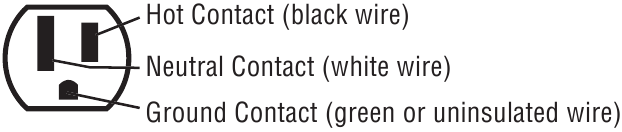

Priză tipică cu 3 fire NEMA 5-15R (polarizată)
| INDICATOR | DEFECT | MOTIVUL DEFECTULUI DE CABLARE |
 | Împământare întreruptă (Open Ground) | Contactul de împământare nu este conectat |
 | Nul întrerupt (Open Neutral) | Contactul neutru nu este conectat |
 | Fază întreruptă (Open Hot) | Contactul de fază nu este conectat |
 | Fază / Împământare inversate (Hot / Ground Reverse) | Contactele de fază și împământare sunt interschimbate |
 | Fază / Neutru inversate (Hot / Neutral Reverse) | Contactele de fază și neutru sunt interschimbate |
 | Corect (Correct) | Priza este cablată corect |
LEGENDA:
Indicator aprins (Indicator Lit)
Indicator stins (Indicator Not Lit)
Instrucțiuni
- Deconectați toate aparatele sau echipamentele din circuitul testat.

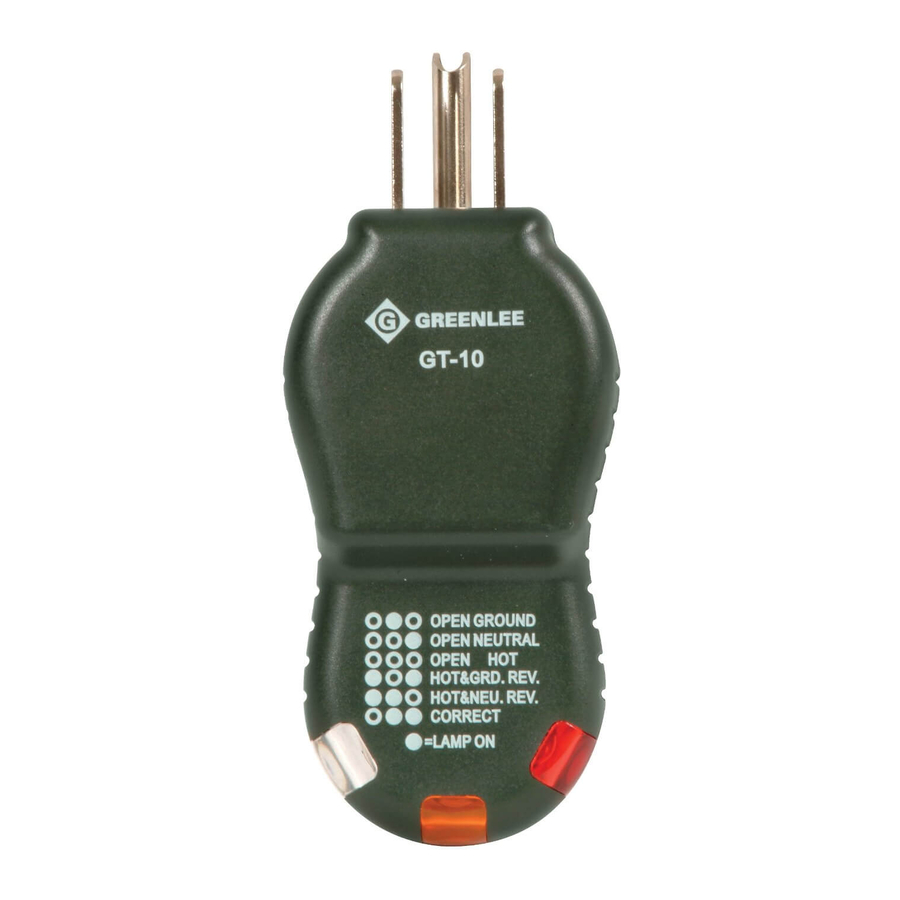

- Introduceți GT-10 în orice priză standard de 120 V AC (NEMA 5-15R).
- Comparați lămpile iluminate de pe GT-10 cu legenda codurilor situată pe produs sau în tabelul de mai sus.
Notă: Dacă LED-urile indică altceva decât "Cablare corectă" ("Correct Wiring"), solicitați verificarea cablajului de către un electrician calificat.
Notă: GT-10 nu este un instrument de diagnosticare cuprinzător. GT-10 este un instrument simplu conceput pentru a detecta aproape toate condițiile de cablare necorespunzătoare probabile și comune. Nu va detecta o combinație de defecte. Nu va indica calitatea împământării sau inversarea conductoarelor împământate și de împământare. Nu va detecta două fire sub tensiune într-un circuit. Capacitatea circuitului poate indica continuitate într-un circuit deschis. Nedeconectarea aparatelor sau echipamentelor din circuitul testat poate cauza citiri eronate.
