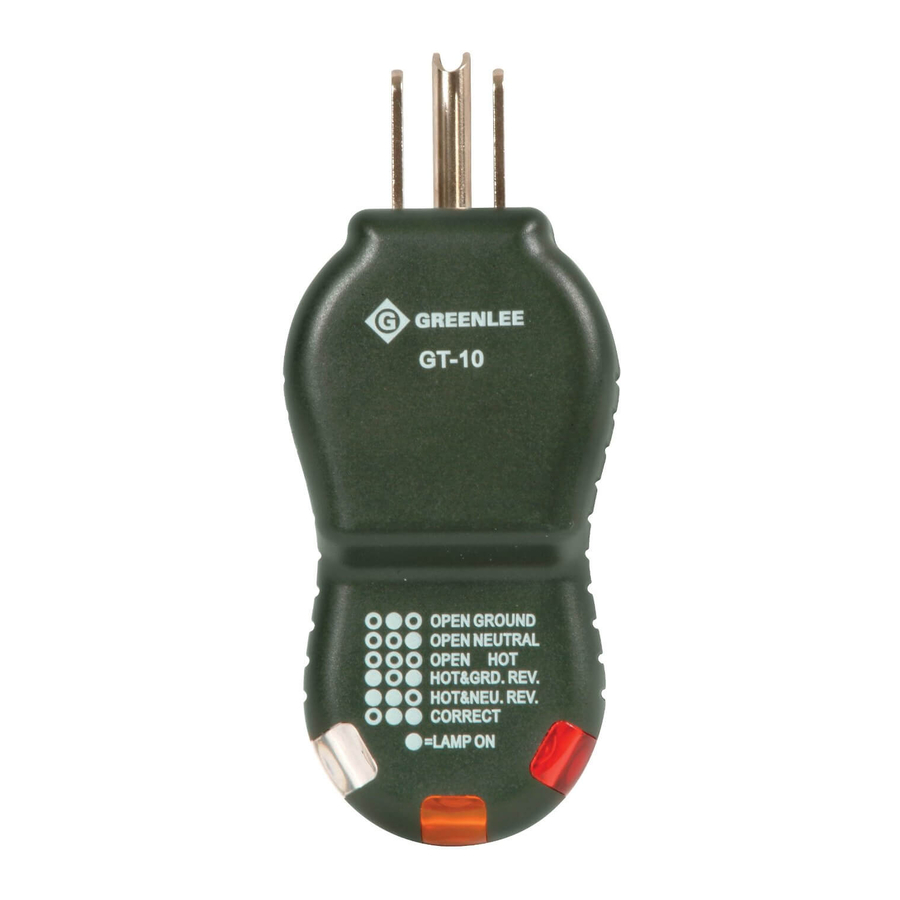

Greenlee GT-10 - Розетка тізбегінің тестеріне арналған қосымша нұсқаулық
Көрсеткішті оқу
Электр тогының соғу қаупі:
Кернеулі тізбектермен жанасу ауыр жарақатқа немесе өлімге әкелуі мүмкін.
Типтік 3 сымды NEMA 5-15R розеткасы (поляризацияланған)
| ИНДИКАТОР | АҚАУ | СЫМДАРДЫҢ ҚАТЕ ҚОСЫЛУ СЕБЕБІ |
 | Жерге тұйықталу жоқ | Жерге тұйықтау контактісі қосылмаған |
 | Бейтарап сым үзілген | Бейтарап контакт қосылмаған |
 | Кернеулі сым үзілген | Кернеулі контакт қосылмаған |
 | Кернеулі / Жерге тұйықтау кері | Кернеулі және жерге тұйықтау контактілерінің орындары ауысқан |
 | Кернеулі / Бейтарап кері | Кернеулі және бейтарап контактілерінің орындары ауысқан |
 | Дұрыс | Розетка дұрыс қосылған |
НЕГІЗГІ МӘЛІМЕТ:
Индикатор жанады
Индикатор жанбайды
Нұсқаулар
- Сыналатын тізбектегі барлық құрылғыларды немесе жабдықты ажыратыңыз.
- GT-10 құрылғысын кез келген стандартты 120 V AC розеткасына (NEMA 5-15R) қосыңыз.
- GT-10 құрылғысындағы жанып тұрған шамдарды өнімде немесе жоғарыдағы кестеде орналасқан код кілтімен салыстырыңыз.
Ескертпе: Егер жарықдиодтар "Дұрыс қосылудан" басқа нәрсені көрсетсе, сымдарды білікті электрикке тексертіңіз.
Ескертпе: GT-10 - бұл жан-жақты диагностикалық құрал емес. GT-10 - ықтимал және жалпы дұрыс емес сым қосылу жағдайларын анықтауға арналған қарапайым құрал. Ол ақаулардың комбинациясын анықтамайды. Ол жерге тұйықталу сапасын немесе жерге тұйықталған және жерге қосылған өткізгіштердің ауысуын көрсетпейді. Ол тізбектегі екі кернеулі сымды анықтамайды. Тізбектің сыйымдылығы ашық тізбектегі үздіксіздікті көрсетуі мүмкін. Сыналатын тізбектегі құрылғыларды немесе жабдықты ажыратпау қате көрсеткіштерге әкелуі мүмкін.
© 2005 Greenlee Textron Inc.
