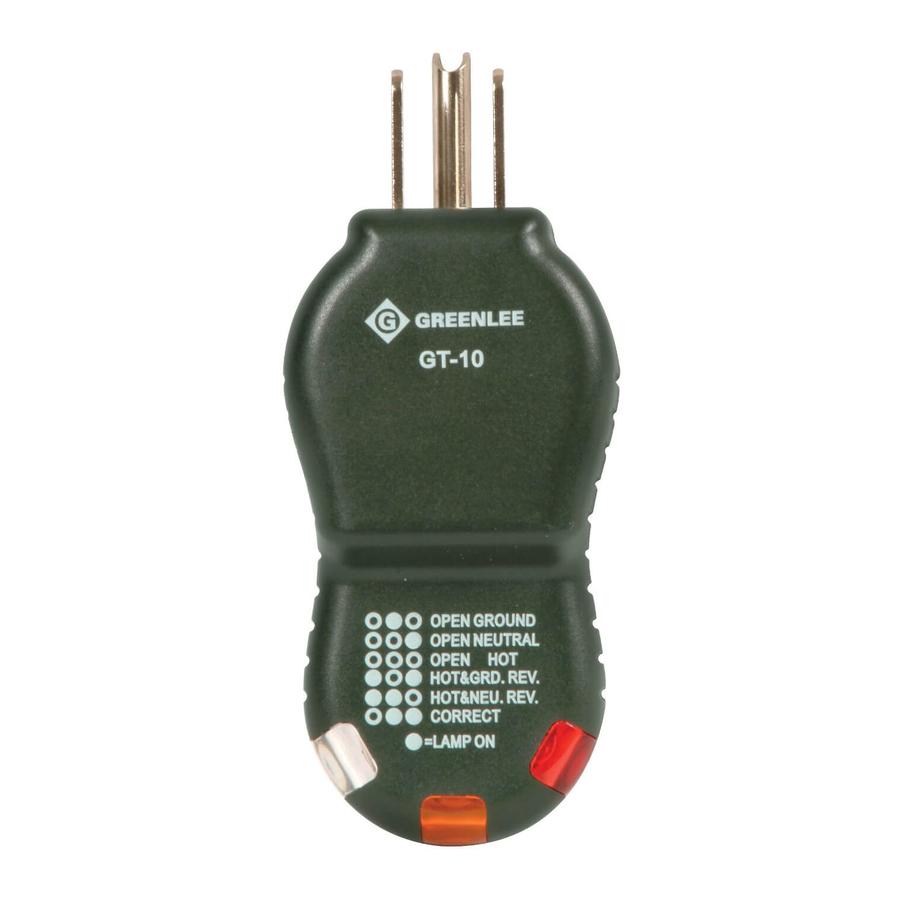

Greenlee GT-10 - Συμπληρωματικός Οδηγός Ελέγχου Κυκλώματος Πρίζας
Ανάγνωση της Ένδειξης
Κίνδυνος ηλεκτροπληξίας:
Η επαφή με ηλεκτρικά κυκλώματα υπό τάση μπορεί να προκαλέσει σοβαρό τραυματισμό ή θάνατο.
Τυπική Πολωμένη Τριπολική Πρίζα NEMA 5-15R
| ΕΝΔΕΙΚΤΗΣ | ΣΦΑΛΜΑ | ΛΟΓΟΣ ΓΙΑ ΣΦΑΛΜΑ ΣΤΗΝ ΚΑΛΩΔΙΩΣΗ |
 | Ανοιχτή Γείωση | Η επαφή γείωσης δεν είναι συνδεδεμένη |
 | Ανοιχτός Ουδέτερος | Η ουδέτερη επαφή δεν είναι συνδεδεμένη |
 | Ανοιχτή Φάση | Η επαφή φάσης δεν είναι συνδεδεμένη |
 | Αντιστροφή Φάσης / Γείωσης | Οι επαφές φάσης και γείωσης έχουν αντιστραφεί |
 | Αντιστροφή Φάσης / Ουδέτερου | Οι επαφές φάσης και ουδέτερου έχουν αντιστραφεί |
 | Σωστό | Η πρίζα είναι σωστά συνδεδεμένη |
ΚΛΕΙΔΙ:
Αναμμένη Ένδειξη (Indicator Lit)
Μη Αναμμένη Ένδειξη (Indicator Not Lit)
Οδηγίες
- Αποσυνδέστε όλες τις συσκευές ή τον εξοπλισμό από το κύκλωμα που ελέγχεται.
- Συνδέστε το GT-10 σε οποιαδήποτε τυπική πρίζα 120 V AC (NEMA 5-15R).
- Συγκρίνετε τις φωτισμένες λυχνίες στο GT-10 με το κλειδί κωδικών που βρίσκεται στο προϊόν ή στον παραπάνω πίνακα.
Σημείωση: Εάν οι λυχνίες LED υποδεικνύουν κάτι άλλο εκτός από "Σωστή Καλωδίωση" ("Correct Wiring"), ζητήστε την επαλήθευση της καλωδίωσης από έναν εξειδικευμένο ηλεκτρολόγο.
Σημείωση: Το GT-10 δεν είναι ένα ολοκληρωμένο διαγνωστικό όργανο. Το GT-10 είναι ένα απλό όργανο που έχει σχεδιαστεί για να ανιχνεύει σχεδόν όλες τις πιθανές και κοινές ακατάλληλες συνθήκες καλωδίωσης. Δεν θα ανιχνεύσει έναν συνδυασμό ελαττωμάτων. Δεν θα υποδείξει την ποιότητα της γείωσης ή την αντιστροφή των γειωμένων και των αγωγών γείωσης. Δεν θα ανιχνεύσει δύο καλώδια φάσης σε ένα κύκλωμα. Η χωρητικότητα του κυκλώματος μπορεί να υποδείξει συνέχεια σε ένα ανοιχτό κύκλωμα. Η αποτυχία αποσύνδεσης συσκευών ή εξοπλισμού στο κύκλωμα που ελέγχεται μπορεί να προκαλέσει εσφαλμένες ενδείξεις.
© 2005 Greenlee Textron Inc.
