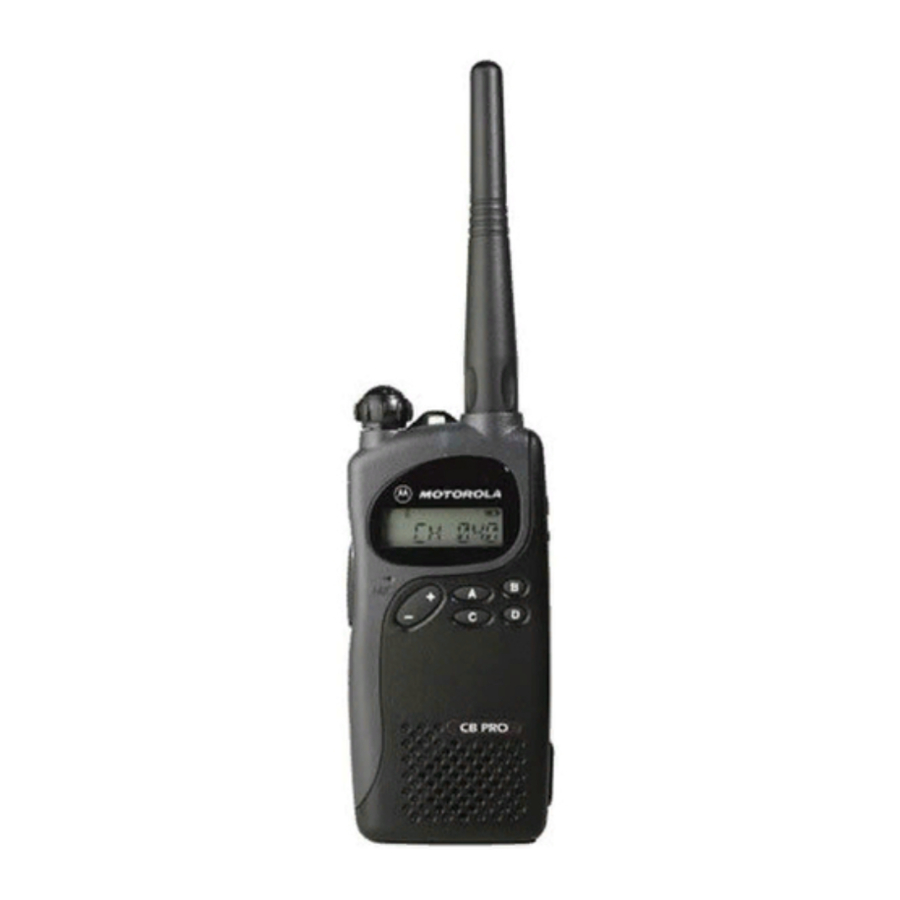

Motorola Alpha CB PRO - Uživatelská příručka k rádiu

Úvod

Motorola CB PRO pracuje na UHF frekvencích Citizen Band Radio Service (CBRS). Nevyžaduje žádné servisní poplatky ani licence a může ji používat kdokoli v Austrálii nebo na Novém Zélandu.

CB PRO podporuje 40 kanálů. Kanály 5 a 35 jsou určeny POUZE pro nouzovou komunikaci a neurgentní komunikace musí být omezeny na ostatní kanály. Kanály 22 a 23 jsou kanály pouze pro příjem; proto na těchto kanálech nejsou povoleny žádné hlasové přenosy.

Kanály 1 až 8 jsou určeny jako výstupní kanály opakovače; kanály 31 až 38 jsou odpovídající určené vstupní kanály opakovače. Kanály 1 až 8 lze aktivovat stisknutím tlačítka pro provoz v režimu Talkaround (bod-bod, jednofrekvenční komunikace), pokud se nepoužívají v lokalitě opakovačů.

Začínáme

Než začnete rádio používat, ujistěte se, že jste provedli následující.

1. Po vybalení rádia z krabice připojte k rádiu baterii a anténu, jak je znázorněno.
2. Nabijte rádio (podrobnosti viz "Charging your Radio" ("Nabíjení rádia")).
3. Nastavte úroveň squelch na vhodnou úroveň podle vašeho prostředí (podrobnosti viz "Squelch Level" ("Úroveň squelch") v "Function Buttons (A, B, C, D)" ("Funkční tlačítka (A, B, C, D)") nebo "Accessing Programming Mode Parameters" ("Přístup k parametrům programovacího režimu")).

POZNÁMKA: Pokud konkrétní kanál přijímá mnoho nežádoucích hovorů z rádií, která nepatří do vaší komunikační skupiny a jsou v určité vzdálenosti, nebo je "background noise" ("šum pozadí") nadměrný, můžete se pokusit tyto přenosy odfiltrovat utažením squelch kanálu. Utažení squelch by však mohlo způsobit, že budou odfiltrovány i hovory od členů vaší komunikační skupiny, kteří jsou dále.

Použití PL a DPL kódů

PL a DPL kódy vám umožňují vytvořit několik komunikačních skupin v rámci jednoho kanálu. Všechna rádia na tomto kanálu se stejnou sadou PL/DPL Receive (příjem) a Transmit (vysílání) kódů jsou schopna mezi sebou komunikovat. Ve většině případů se ostatní rádia na tomto kanálu, která nejsou nastavena s žádným kódem nebo jsou nastavena s různými kódy, nebudou účastnit komunikace.

POZNÁMKA: PL/DPL kódy nenabízejí úplné soukromí, protože každý uživatel rádia může poslouchat komunikaci na tomto kanálu stisknutím tlačítka Monitor.

Máte na výběr z možností 001, 002, ..., 042, PL1, PL2, PL3 pro PL kódy a 043, 044, ..., 126 pro DPL kódy. Podrobnosti o nastavení PL/DPL Receive (příjem) a Transmit (vysílání) kódů pro požadované kanály naleznete v části "Accessing Programming Mode Parameters" ("Přístup k parametrům programovacího režimu").

PL Frekvence a kódy

DPL Kódy

Připojení a odpojení antény

Připojení antény

1. Připevněte anténu k rádiu tak, že závitový konec antény umístíte do konektoru antény.
2. Otáčejte anténou ve směru hodinových ručiček, dokud nebude pevně utažena.

Odpojení antény

1. Otáčejte anténou proti směru hodinových ručiček, dokud se neuvolní z rádia.

Připojení a odpojení baterie

Připojení baterie

1. Zasuňte sloty baterie do drážek na rádiu.
2. Posuňte baterii nahoru, dokud neuslyšíte cvaknutí.

Odpojení baterie

1. Posuňte sponu baterie směrem od rádia.
2. Posuňte baterii dolů.
3. Vytáhněte baterii z rádia.

Připojení a odpojení spony na opasek

Odpojení spony na opasek

1. Vložte konec klíče mezi uvolňovací jazýček a zadní stranu rádia.
2. Zvedněte uvolňovací jazýček.
3. Posuňte sponu na opasek nahoru.

Připojení spony na opasek

1. Zarovnejte montážní lišty rádia s drážkami spony na opasek.
2. Posuňte sponu na opasek dolů, dokud nezapadne na místo.

Nabíjení zařízení

1. Vypněte rádio a napájení střídavým proudem do nabíječky (pokud jsou zapnuté).
2. Umístěte rádio do kapsy nabíječky.
3. Zapněte napájení střídavým proudem nabíječky.
4. Nabíjejte rádio, dokud LED dioda nabíječky nezačne trvale svítit zeleně (přibližně po 2 hodinách).
5. Vypněte napájení střídavým proudem nabíječky a vyjměte rádio z kapsy nabíječky.
6. Zapněte rádio; měli byste vidět všechny 3 proužky indikátoru úrovně nabití baterie rozsvícené.

Skenování

Skenování vám umožňuje sledovat více kanálů a přijímat hovory, které jsou na nich přenášeny.

Během skenování, když je detekována aktivita, která splňuje podmínku pro uvolnění squelch, rádio zastaví skenování a přepne se na tento kanál; indikátor se rozsvítí a zobrazí se číslo kanálu. Pokud není po přednastavenou dobu detekována žádná aktivita, rádio obnoví skenování.

Rádio vysílá na Home Channel (domovský kanál) (kanál, který rádio sledovalo, než uživatel aktivoval skenování), pokud je během skenování stisknuto tlačítko PTT. Pokud rádio zastavilo skenování a změnilo se na konkrétní kanál, veškeré aktivity vysílání a příjmu se provádějí na tomto kanálu.

• Stiskněte tlačítko Scan (Skenovat) pro zahájení skenování kanálů. Indikátor bliká, což znamená, že rádio skenuje. Obrazovka LCD zobrazuje Home Channel (domovský kanál), kde skenování začalo.
• Stiskněte tlačítko + pro skenování kanálů ve vzestupném pořadí a tlačítko - pro skenování v sestupném pořadí.
• Stiskněte tlačítko Scan (Skenovat) pro zastavení skenování.

Odstranění rušivého kanálu skenování

Kanál s nežádoucí aktivitou se nazývá Nuisance Channel (rušivý kanál). Můžete dočasně odstranit Nuisance Channel (rušivý kanál) ze seznamu skenování. Chcete-li odstranit Nuisance Channel (rušivý kanál)

• Stiskněte tlačítko Nuisance Channel Delete (Odstranit rušivý kanál), když se vaše rádio zastaví na Nuisance Channel (rušivém kanálu). Uslyšíte vysoký tón.

Nemůžete odstranit Home Channel (domovský kanál) ze seznamu skenování. Pokud se o to pokusíte, uslyšíte nízký tón a neprovede se žádná akce.
Chcete-li obnovit odstraněné kanály do seznamu skenování, restartujte skenování nebo jednoduše vypněte a znovu zapněte rádio.

Podrobnosti indikátoru stavu baterie

Indikátor	Úroveň nabití baterie
	Dobrá
	Dostatečná
	Nízká
	Velmi nízká
(bliká)	Je třeba dobít baterii

Frekvence dostupné pro vaši jednotku

Ch.	Freq. (Hz)	Ch.	Freq. (Hz)	Ch.	Freq. (Hz)	Ch.	Freq. (Hz)	Ch.	Freq. (Hz)
1	476.425*	9	476.625	17	476.825	25	477.025	33	477.225
2	476.450*	10	476.650	18	476.850	26	477.050	34	477.250
3	476.475*	11	476.675	19	476.875	27	477.075	35	477.275†
4	476.500*	12	476.700	20	476.900	28	477.100	36	477.300
5	476.525*,†	13	476.725	21	476.925	29	477.125	37	477.325
6	476.550*	14	476.750	22	476.950‡	30	477.150	38	477.350
7	476.575*	15	476.775	23	476.975‡	31	477.175	39	477.375
8	476.600*	16	476.800	24	477.000	32	477.200	40	477.400

*. Opakovací kanály.
†. Frekvence vyhrazené pouze pro nouzové použití.
‡. Pouze frekvence pro příjem.

Díly a ovládací prvky

LED indikátory

Barva LED	Stav	Indikace
Červená	Svítí	Vysílačka vysílá.
	Bliká	Napětí baterie je nízké.
Zelená	Svítí	Vysílačka přijímá.

Knoflík pro zapnutí/vypnutí a hlasitost

• Pokud je vysílačka vypnutá, otočte tímto knoflíkem ve směru hodinových ručiček, abyste ji zapnuli.
• Pokud je vysílačka zapnutá, otočte tímto knoflíkem proti směru hodinových ručiček, abyste ji vypnuli.
• Otočte tímto knoflíkem ve směru hodinových ručiček pro zvýšení hlasitosti.
• Otočte tímto knoflíkem proti směru hodinových ručiček pro snížení hlasitosti.

Tlačítko Monitor

• Slouží ke sledování aktivity na kanálu; umlčovač je deaktivován.

Tlačítko Push-to-Talk (PTT)

• Stiskněte a mluvte do mikrofonu pro odeslání zprávy.
• Uvolněte a poslouchejte pro příjem zpráv.

Mikrofon

• Při odesílání zprávy mluvte do mikrofonu.

Tlačítko +/-

• Slouží k výběru kanálu v normálním režimu.
• Slouží k výběru parametru v programovacím režimu.
• Slouží ke změně směru skenování.

LCD obrazovka

• Zobrazuje vybraný kanál, programovací parametry, stavové zprávy a případné chybové nebo informační zprávy.

LCD indikátor	Popis	Funkce
	Indikátor zámku klávesnice	Svítí, když je vaše klávesnice zamknutá.
	Indikátor úrovně nabití baterie	Zobrazuje zbývající nabití baterie na základě počtu zobrazených pruhů (viz "Podrobnosti indikátoru stavu baterie").
	Indikátor úrovně výkonu	"L" svítí pro indikaci, že vysílačka vysílá s nízkým výkonem; "H" svítí pro indikaci, že vysílačka vysílá s vysokým výkonem; "E" svítí pro indikaci, že je vysílačka v úsporném režimu s nízkým výkonem.
	Indikátor monitoru	Svítí při sledování vybraného kanálu.
	Indikátor programovacího režimu	Svítí v programovacím režimu.
	Indikátor skenování	Bliká při aktivaci skenování. Svítí, když je na kanálu nějaká aktivita.
	Indikátor síly signálu	Zobrazuje sílu signálu. Šest pruhů indikuje nejsilnější signál.
	Indikátor Talkaround	Zobrazeno, když uživatel stiskne programovatelné tlačítko Talkaround pro aktivaci režimu Talkaround (uživatel se rozhodne NEPOUŽÍVAT opakovač, ale aktivovat komunikaci bod-bod). Nezobrazuje se, když uživatel znovu stiskne programovatelné tlačítko Talkaround pro deaktivaci režimu Talkaround.

Funkční tlačítka (A, B, C, D)

• Následující funkce jsou přiřazeny jako krátké stisknutí (stisknout a uvolnit) nebo dlouhé stisknutí (stisknout a podržet po dobu 1 sekundy).

Tlačítko	Funkce
Podsvícení	Zapne podsvícení displeje nebo přepíná podsvícení displeje mezi zapnutým a vypnutým stavem, v závislosti na naprogramovaném nastavení (viz "Programovací režim").
Zámek klávesnice *	Zamkne nebo odemkne všechna tlačítka kromě PTT, Monitor a knoflíku Zapnutí/Vypnutí/Hlasitost.
Odstranění rušivého kanálu	Dočasně odebere nechtěné kanály ze seznamu skenování během skenování.
Výběr výkonu *	Vybere požadovanou úroveň výkonu: Vysoká, Nízká nebo Úsporná nízká.
Skenování *	Spustí nebo zastaví skenování kanálů.
Úroveň umlčení *	Vybere požadovanou úroveň umlčení. Pomocí tlačítka +/- vyberte požadovanou úroveň (úroveň 0 bezpodmínečně vypne umlčení vysílačky, zatímco úroveň 15 nastaví nejpřísnější umlčení).
Žádná operace	K tomuto tlačítku není naprogramována žádná funkce.
Talkaround	Umožňuje nebo zakazuje vysílačce vysílat v režimu Talkaround.

*. Hodnoty parametrů jsou zachovány i po vypnutí vysílačky.

• Výchozí funkce přiřazené vaší vysílačce jsou popsány v tabulce níže.

Typ stisku	Tlačítko A	Tlačítko B	Tlačítko C	Tlačítko D
Krátký stisk	Skenování	Úroveň umlčení	Talkaround	Podsvícení
Dlouhý stisk	Odstranění rušivého kanálu	Výběr výkonu	Zámek klávesnice	Žádná operace

Režim programování

Tento režim vám umožňuje měnit parametry funkcí pro vylepšení používání vašeho rádia.

Vstup do režimu programování

Pokud je vaše rádio zapnuté, vypněte jej. Stiskněte a podržte tlačítko Monitor a zapněte rádio. Uslyšíte vyzváněcí tón, který indikuje, že je vaše rádio v režimu programování. Indikátor K se rozsvítí a zobrazí se RW.

Přístup k parametrům režimu programování

Parametry režimu programování jsou seskupeny do dvou hlavních kategorií: RW (Radio Wide) a Channel (CH 001 - CH 040). Pomocí + nebo - vyberte RW nebo požadovaný kanál:
RW <--> CH 001 <--> CH 002 <-->.... <--> CH 040

Jakmile provedete příslušný výběr, stiskněte PTT nebo tlačítko Monitor pro procházení dostupných funkcí. Stisknutím tlačítka +/- procházejte parametry pro každou funkci.

Funkce dostupné pro celé rádio (výchozí nastavení jsou zobrazena tučně, pokud jsou k dispozici):

Funkce	Rozsah	Poznámky
Úroveň squelch (SQL-XX)	SQL-00, ..., SQL-06, ..., SQL-15	Vyberte nízkou úroveň, když potřebujete přijímat velmi slabý signál, a vyberte vysokou úroveň, když je komunikační vzdálenost blízko.
Seznam skenování 1 (SCANLST1)	1-01-XXX, ..., 1-16-XXX, XXX označuje číslo kanálu.	Do seznamu skenování můžete zahrnout až 16 kanálů. Když je skenování aktivováno, skenují se pouze těchto 16 kanálů. Stisknutím + nebo - se přesunete z jednoho člena seznamu skenování na druhého. Chcete-li zahrnout kanál do seznamu skenování, nejprve pomocí tlačítka A procházejte ve vzestupném pořadí nebo pomocí tlačítka C procházejte v sestupném pořadí na požadovaný kanál; poté stiskněte PTT pro zahrnutí tohoto kanálu do seznamu skenování. Chcete-li vymazat kanál ze seznamu skenování, stiskněte tlačítko D.
Časový limit vysílání (TOT-XXX)	TOT-OFF, TOT-001, ..., TOT-010	Toto určuje maximální dobu (v minutách), po kterou můžete nepřetržitě vysílat.
Šetřič baterie (BS-XXXX)	BS-OFF, BS-NORM, BS-ENH	Šetřič baterie pomáhá prodloužit životnost baterie. Když je povolen, periodicky vypíná obvody rádiového přijímače, když není detekována žádná aktivita. BS-NORM (Normal) vypíná rádio méně často. BS-ENH (Enhanced) vypíná přijímač na delší dobu; vyberte tuto možnost, pokud chcete maximalizovat úsporu baterie.
Typ baterie (BT-XXXX)	BT-NIMH, BT-NICD, BT-ALK	Vyberte typ baterie, kterou vaše rádio používá. Pro modely CB PRO je k dispozici pouze baterie NIMH (Nickel Metal Hydride). Baterie NICD (Nickel Cadmium) nebo ALK (Alkaline) nejsou použitelné.
Hlasitost tónu upozornění (BEEP-X)	BEEP-OFF, BEEP-1, BEEP-2, BEEP-3	Vyberte požadovanou hlasitost tónu upozornění. Vyberte BEEP-OFF, pokud požadujete tichý provoz, nebo BEEP-3, pokud pracujete v hlučném prostředí.
Výběr hlavního kanálu (PRM-XXX)	PRM-OFF, PRM-001, ...., PRM-040	Hlavní kanál je kanál, který chcete sledovat nejvíce. Rádio se vždy přepne zpět na hlavní kanál, pokud je nečinné déle, než je předprogramovaná doba prodlevy v jiném kanálu, a pokaždé, když se rádio zapne.
Výběr podsvícení (LGT-XXXX)	LGT-AUTO, LGT-TOGL	Výběrem LGT-TOGL se z tlačítka Backlight (Podsvícení) stane přepínač pro ovládání stavu ON/OFF podsvícení LCD. Výběrem LGT-AUTO se podsvícení automaticky vypne, pokud po dobu delší než 5 sekund nestisknete žádné tlačítko. Stisknutím tlačítka Backlight (Podsvícení) prodloužíte dobu osvětlení.

Funkce dostupné pro každý kanál (výchozí nastavení jsou zobrazena tučně):

Funkce	Rozsah	Poznámky
Příjem kanálu PL/DPL (RPL-XXXX)	000, 001, ..., 126, PL1, PL2, PL3	Toto je kód PL nebo DPL, který kanál použije k odblokování příchozí zprávy. 000 označuje, že pro příjem se nepoužívá žádný PL/DPL, tj. rádio pracuje v režimu squelch nosné. Stisknutím + nebo - vyberte požadovaný PL/DPL.
Vysílání kanálu PL/DPL (TPL-XXXX)	000, 001, ..., 126, PL1, PL2, PL3	Toto je kód PL nebo DPL, který kanál použije k vysílání zprávy. 000 označuje, že pro vysílání se nepoužívá žádný PL/DPL. Stisknutím + nebo - vyberte požadovaný PL/DPL.

Ukončení režimu programování

Vypnutím rádia ukončíte režim programování.

© 2002, 2003, 2004 by Motorola, Inc.
Motorola Technology Sdn. Bhd. (Co. No. 455657-H)
Plot 2, Bayan Lepas Technoplex Industrial Park,
Mukim 12, S.W.D.,11900 Penang, Malaysia

Vytištěno v Malajsii. 12/04. Všechna práva vyhrazena.
