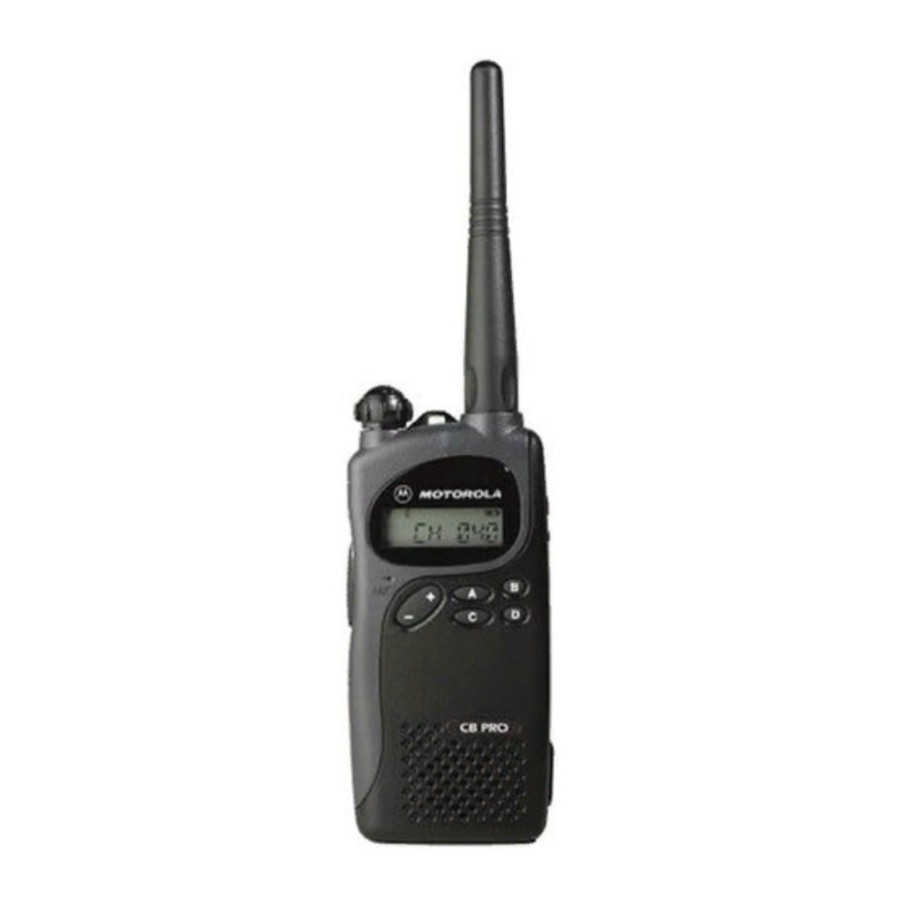

Motorola Alpha CB PRO - Navodila za uporabo radia

Uvod

Motorola CB PRO deluje na UHF frekvencah Citizen Band Radio Service (CBRS). Ne zahteva nobenih servisnih stroškov ali licenc in ga lahko uporablja kdorkoli v Avstraliji ali na Novi Zelandiji.

CB PRO podpira 40 kanalov. Kanala 5 in 35 sta namenjena SAMO komunikacijam v sili, ne nujne komunikacije pa morajo biti omejene na druge kanale. Kanala 22 in 23 sta kanala samo za sprejem; zato na teh kanalih niso dovoljeni nobeni glasovni prenosi.

Kanali od 1 do 8 so določeni kot izhodni kanali repetitorja; Kanali od 31 do 38 so ustrezni določeni vhodni kanali repetitorja. Kanale od 1 do 8 je mogoče aktivirati s pritiskom na gumb za delovanje v načinu Talkaround (komunikacije od točke do točke, enofrekvenčne komunikacije), kadar se ne uporabljajo v bližini repetitorjev.

Začetek

Preden začnete uporabljati svoj radio, se prepričajte, da ste naredili naslednje.

1. Ko radio vzamete iz škatle, pritrdite baterijo in anteno na radio, kot je prikazano.
2. Napolnite svoj radio (za podrobnosti glejte "Polnjenje radia").
3. Nastavite raven squelch na ustrezno raven glede na vaše okolje (za več podrobnosti glejte "Raven squelch" pri "Funkcijski gumbi (A, B, C, D)" ali "Dostop do parametrov načina programiranja").

OPOMBA: Če določen kanal prejema veliko neželenih klicev, ki prihajajo iz radijskih postaj, ki ne pripadajo vaši komunikacijski skupini in so oddaljene, ali je "šum v ozadju" prevelik, lahko poskusite filtrirati te prenose z zategovanjem squelch kanala. Vendar pa lahko zategovanje squelch povzroči, da se filtrirajo tudi klici članov vaše komunikacijske skupine, ki so bolj oddaljeni.

Uporaba PL in DPL kod

PL in DPL kode vam omogočajo ustvarjanje več komunikacijskih skupin znotraj enega samega kanala. Vse radijske postaje na tem kanalu z enakim naborom PL/DPL kod za sprejem in oddajanje lahko komunicirajo med seboj. V večini primerov druge radijske postaje na tem kanalu, ki niso nastavljene z nobeno kodo ali so nastavljene z različnimi kodami, ne bodo sodelovale v komunikacijah.

OPOMBA: PL/DPL kode ne zagotavljajo popolne zasebnosti, saj lahko vsak uporabnik radia posluša komunikacije na tem kanalu s pritiskom na gumb Monitor (spremljanje).

Izbirate lahko med 001, 002, ..., 042, PL1, PL2, PL3 za PL kode in 043, 044, ..., 126 za DPL kode. Za podrobnosti o nastavitvi PL/DPL kod za sprejem in oddajanje za želene kanale glejte razdelek "Dostop do parametrov načina programiranja".

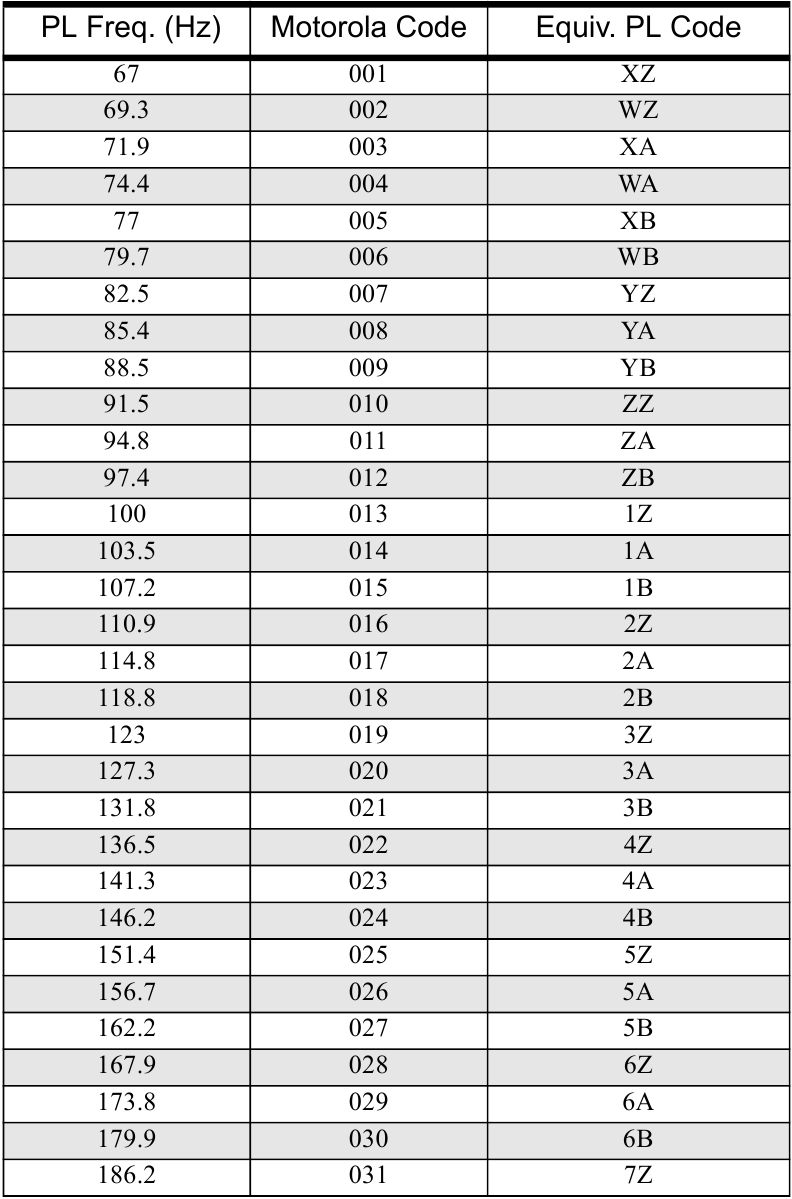

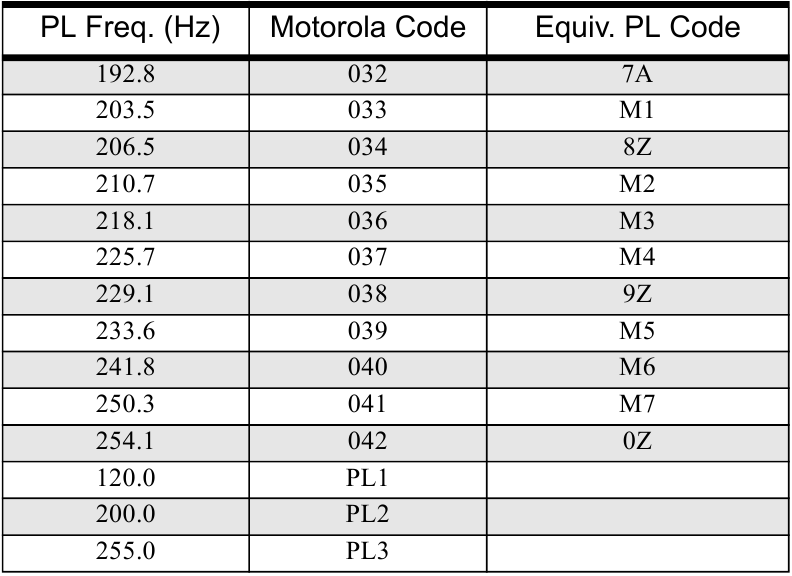

PL Frekvence in kode

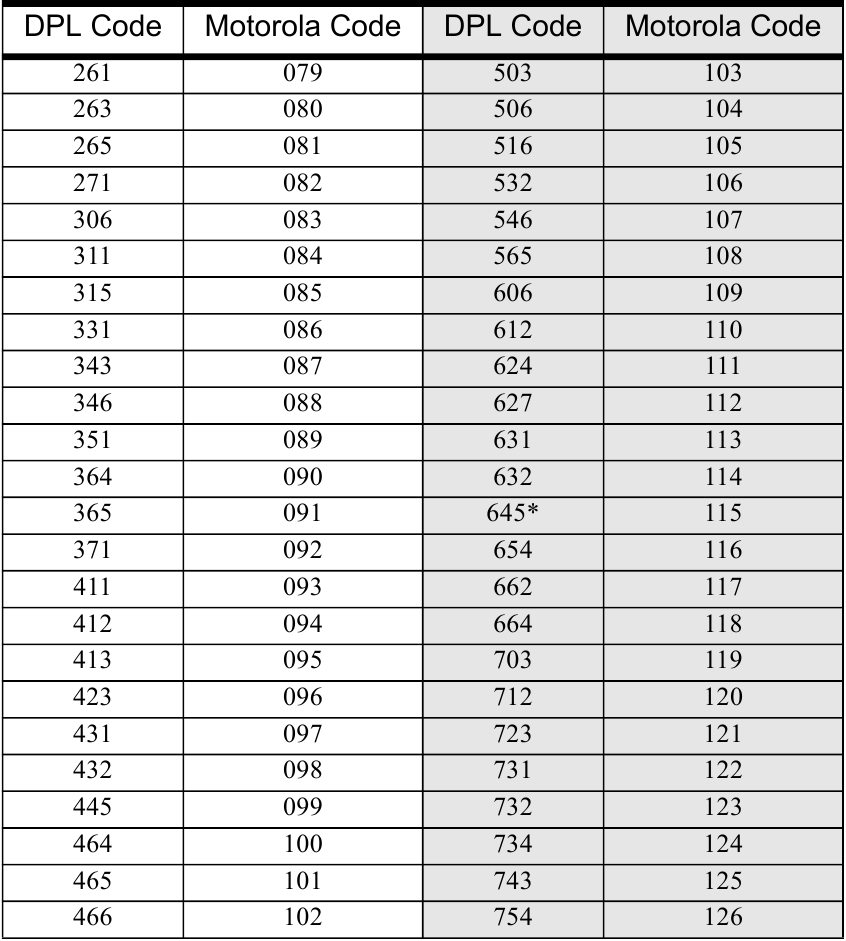

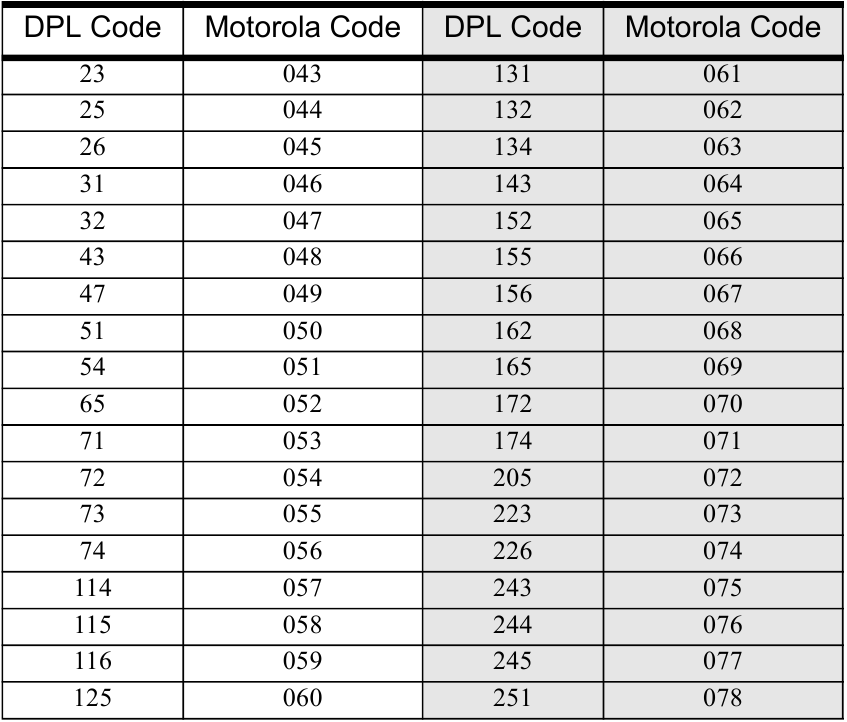

DPL Kode

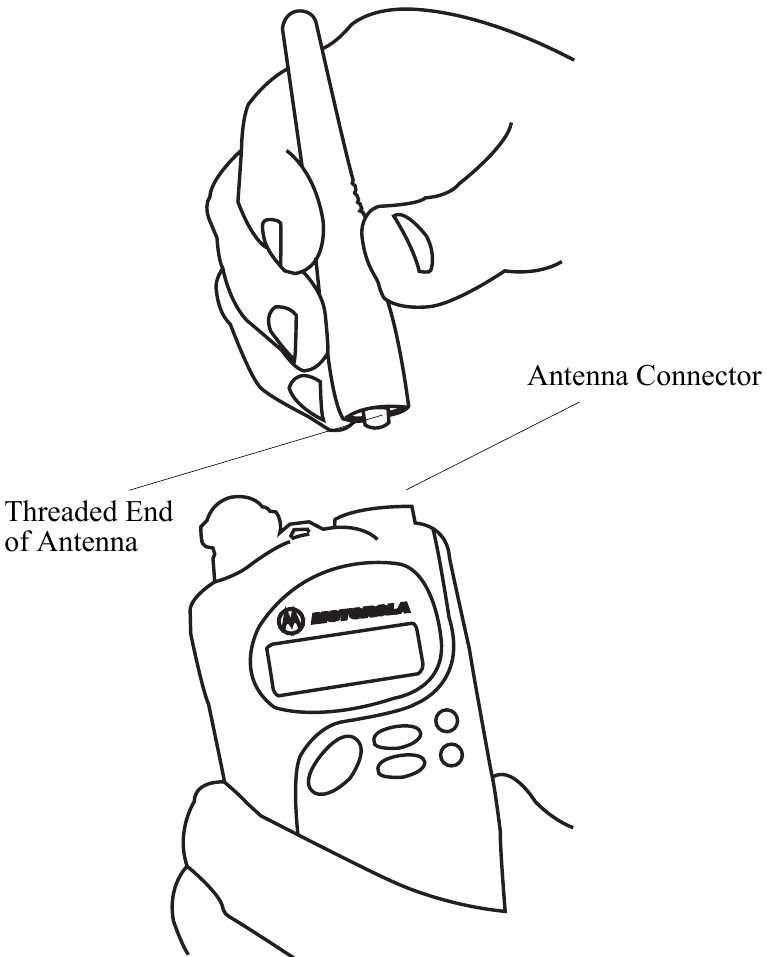

Pritrditev in odstranitev antene

Za pritrditev antene

1. Pritrdite anteno na radio tako, da navojni konec antene vstavite v priključek za anteno.
2. Zavrtite anteno v smeri urinega kazalca, dokler se ne zategne.

Za odstranitev antene

1. Obrnite anteno v nasprotni smeri urinega kazalca, dokler se ne odklopi od radia.

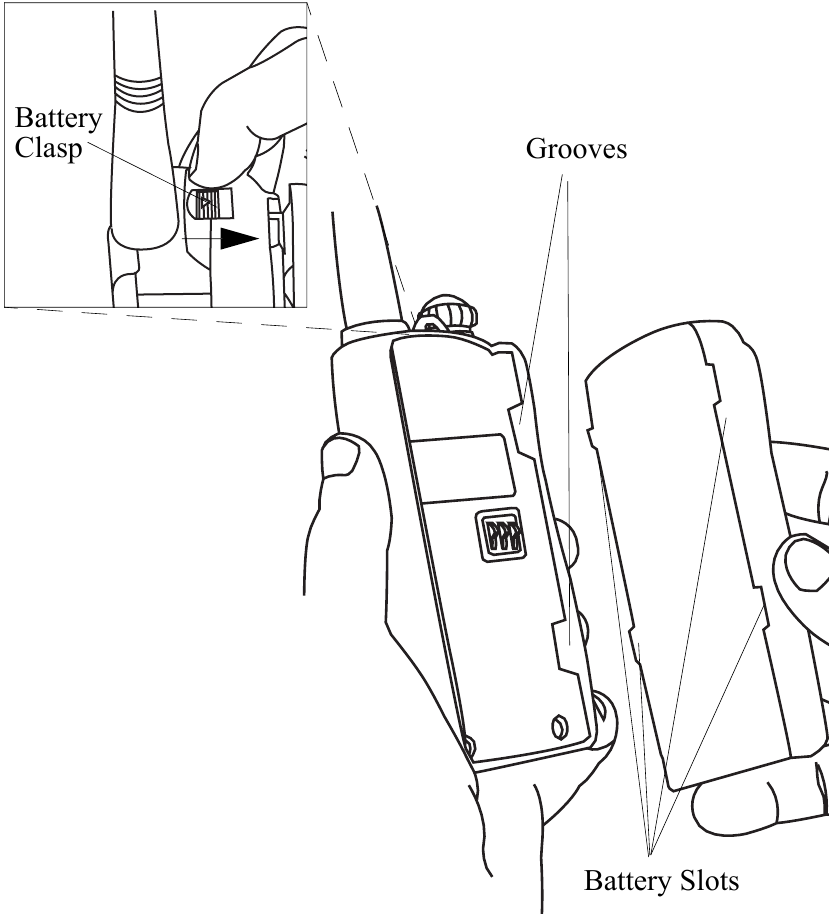

Pritrditev in odstranitev baterije

Za pritrditev baterije

1. Ujemite reže za baterijo z utori na radiu.
2. Potisnite baterijo navzgor, dokler ne zaslišite klika.

Za odstranitev baterije

1. Potisnite sponko baterije stran od radia.
2. Potisnite baterijo navzdol.
3. Potegnite baterijo stran od radia.

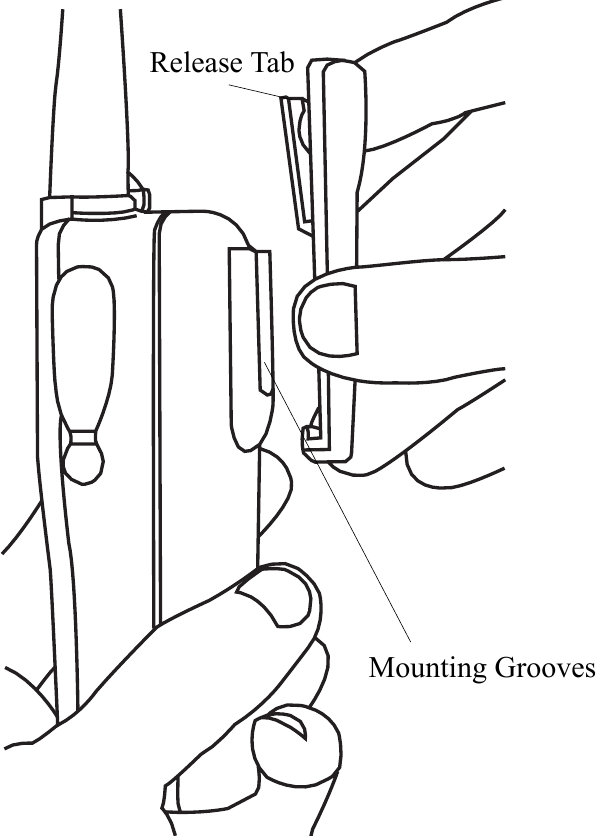

Pritrditev in odstranitev sponke za pas

Za odstranitev sponke za pas

1. Vstavite konec ključa med jeziček za sprostitev in zadnjo površino radia.
2. Dvignite jeziček za sprostitev.
3. Potisnite sponko za pas navzgor.

Za pritrditev sponke za pas

1. Poravnajte pritrdilne letve radia z utori sponke za pas.
2. Potisnite sponko za pas navzdol, dokler se ne zaskoči.

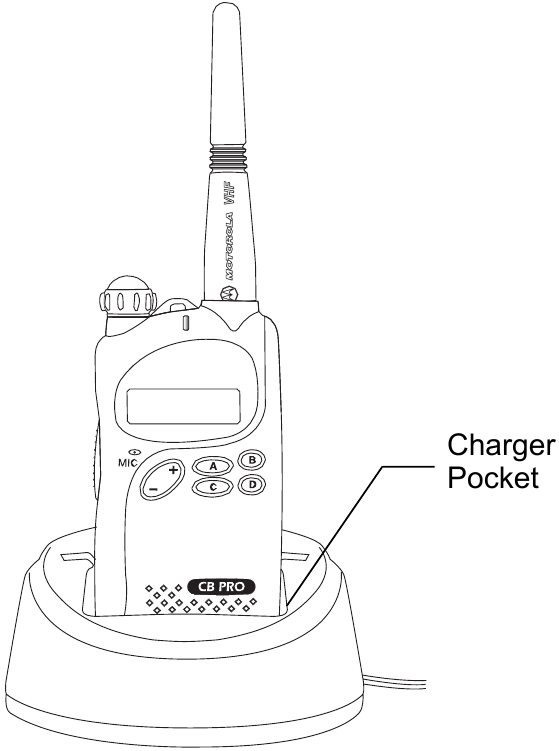

Polnjenje naprave

1. Izklopite radio in napajalnik A/C za vaš polnilnik (če sta vklopljena).
2. Postavite radio v žep polnilnika.
3. Vklopite napajalnik A/C polnilnika.
4. Polnite radio, dokler LED dioda polnilnika ne sveti neprekinjeno zeleno (približno 2 uri kasneje).
5. Izklopite napajalnik A/C polnilnika in odstranite radio iz žepa polnilnika.
6. Vklopite radio; videti bi morali vse 3 črtice indikatorja nivoja baterije.

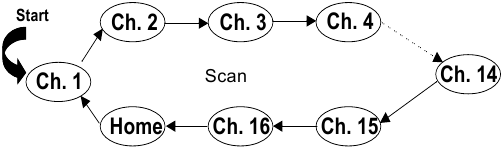

Skeniranje

Skeniranje vam omogoča spremljanje več kanalov in prejemanje klicev, ki se prenašajo na njih.

Med skeniranjem, ko je zaznana aktivnost, ki ustreza pogoju za odpravljanje squelch, radio preneha skenirati in preklopi na ta kanal; indikator sveti in prikaže se številka kanala. Ko določeno časovno obdobje ni zaznana nobena aktivnost, radio nadaljuje s skeniranjem.

Radio oddaja na domačem kanalu (kanalu, ki ga je radio spremljal, preden je uporabnik aktiviral skeniranje), če je med skeniranjem pritisnjen PTT (pritisni za govor). Če je radio prenehal skenirati in se preklopil na določen kanal, se vse dejavnosti oddajanja in sprejemanja izvajajo na tem kanalu.

• Pritisnite gumb Scan (skeniranje), da začnete skeniranje kanalov. Indikator utripa, kar pomeni, da radio skenira. LCD zaslon prikazuje domači kanal, kjer se je skeniranje začelo.
• Pritisnite gumb +, da skenirate kanale v naraščajočem vrstnem redu, in gumb -, da skenirate v padajočem vrstnem redu.
• Pritisnite gumb Scan (skeniranje), da ustavite skeniranje.

Brisanje motečega kanala za skeniranje

Kanal z neželeno aktivnostjo se imenuje moteči kanal. Moteči kanal lahko začasno odstranite s seznama za skeniranje. Za odstranitev motečega kanala

• Pritisnite gumb Nuisance Channel Delete (izbris motečega kanala), ko se vaš radio ustavi na motečem kanalu. Zasliši se visok ton.

Domačega kanala ne morete odstraniti s seznama za skeniranje. Če poskusite, se zasliši nizek ton in ne izvede se nobena dejavnost.
Če želite ponovno vzpostaviti izbrisane kanale na seznamu za skeniranje, znova zaženite skeniranje ali preprosto izklopite radio in ga znova vklopite.

Podrobnosti indikatorja merilnika baterije

Indikator	Nivo baterije
	Dober
	Zadosten
	Nizek
	Zelo nizek
(utripa)	Baterijo je treba ponovno napolniti

Frekvence, ki so na voljo za vašo enoto

Ch.	Frekv. (Hz)	Ch.	Frekv. (Hz)	Ch.	Frekv. (Hz)	Ch.	Frekv. (Hz)	Ch.	Frekv. (Hz)
1	476.425*	9	476.625	17	476.825	25	477.025	33	477.225
2	476.450*	10	476.650	18	476.850	26	477.050	34	477.250
3	476.475*	11	476.675	19	476.875	27	477.075	35	477.275†
4	476.500*	12	476.700	20	476.900	28	477.100	36	477.300
5	476.525*,†	13	476.725	21	476.925	29	477.125	37	477.325
6	476.550*	14	476.750	22	476.950‡	30	477.150	38	477.350
7	476.575*	15	476.775	23	476.975‡	31	477.175	39	477.375
8	476.600*	16	476.800	24	477.000	32	477.200	40	477.400

*. Kanali repetitorja.
†. Frekvence, namenjene samo za uporabo v sili.
‡. Samo frekvence za sprejem.

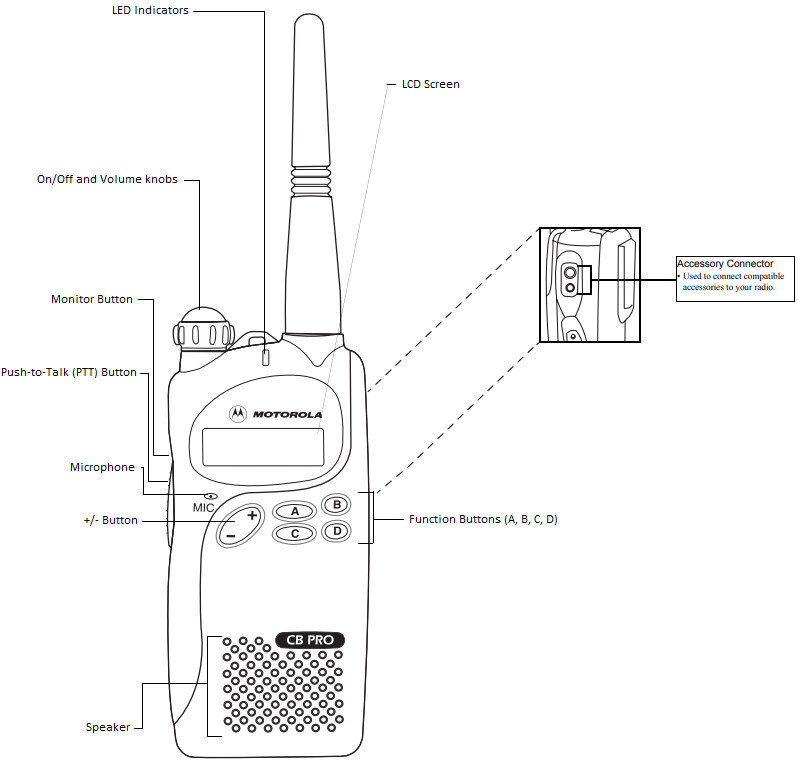

Deli in kontrole

LED indikatorji

Barva LED	Stanje	Indikacija
Rdeča	Osvetljena	Radio oddaja.
	Utripa	Napetost baterije je nizka.
Zelena	Osvetljena	Radio sprejema.

Gumb za vklop/izklop in glasnost

• Če je radio izklopljen, obrnite ta gumb v smeri urinega kazalca, da vklopite radio.
• Če je radio vklopljen, obrnite ta gumb v nasprotni smeri urinega kazalca, da izklopite radio.
• Obrnite ta gumb v smeri urinega kazalca, da povečate glasnost.
• Obrnite ta gumb v nasprotni smeri urinega kazalca, da zmanjšate glasnost.

Gumb za nadzor (Monitor Button)

• Uporablja se za spremljanje kanala za kakršno koli aktivnost; dušilec šumov je onemogočen.

Gumb Pritisni za govor (Push-to-Talk (PTT) button)

• Pritisnite in govorite v mikrofon, da pošljete sporočilo.
• Spustite in poslušajte, da prejmete sporočila.

Mikrofon

• Govorite v mikrofon, ko pošiljate sporočilo.

Gumb +/-

• Uporablja se za izbiro kanala v normalnem načinu (Normal Mode).
• Uporablja se za izbiro parametra v programskem načinu (Programming Mode).
• Uporablja se za spreminjanje smeri skeniranja.

LCD zaslon (LCD Screen)

• Prikaže izbrani kanal, programske parametre, sporočila o stanju in vsa sporočila o napakah ali informacijah.

LCD indikator	Opis	Funkcija
	Indikator zaklepanja tipkovnice (Keypad lock indicator)	Sveti, ko je vaša tipkovnica zaklenjena.
	Indikator nivoja baterije (Battery level indicator)	Prikaže preostalo napolnjenost baterije glede na število prikazanih črtic (glejte "Podrobnosti indikatorja merilnika baterije" ("Battery Gauge Indicator Details")).
	Indikator nivoja moči (Power level indicator)	"L" sveti, kar pomeni, da radio oddaja z nizko močjo; "H" sveti, kar pomeni, da radio oddaja z visoko močjo; "E" sveti, kar pomeni, da je radio v ekonomičnem načinu nizke moči.
	Indikator nadzora (Monitor indicator)	Sveti, ko nadzirate izbrani kanal.
	Indikator programskega načina (Programming Mode indicator)	Sveti, ko ste v programskem načinu (Programming Mode).
	Indikator skeniranja (Scan indicator)	Utripa, ko je skeniranje aktivirano. Sveti, ko je na kanalu nekaj aktivnosti.
	Indikator jakosti signala (Signal Strength Indicator)	Prikaže jakost signala. Šest črtic označuje najmočnejši signal.
	Indikator pogovora (Talkaround Indicator)	Prikaže se, ko uporabnik pritisne programirljiv gumb Talkaround, da omogoči način Talkaround (uporabnik se odloči, da NE bo uporabljal repetitorja, ampak bo omogočil komunikacijo od točke do točke). Ne prikaže se, ko uporabnik ponovno pritisne programirljiv gumb Talkaround, da onemogoči način Talkaround.

Funkcijski gumbi (A, B, C, D)

• Naslednje funkcije so dodeljene kot kratek pritisk (pritisnite in spustite) ali dolg pritisk (pritisnite in držite 1 sekundo).

Gumb	Funkcija
Osvetlitev ozadja (Backlight)	Vklopi zaslon z osvetlitvijo ozadja ali preklopi zaslon z osvetlitvijo ozadja med Vklopljeno in Izklopljeno, odvisno od programiranih nastavitev (glejte "Programski način" ("Programming Mode")).
Zaklepanje tipkovnice (Keypad Lock) *	Zaklene ali odklene vse gumbe, razen PTT, Monitor in gumba za vklop/izklop/glasnost (On/Off/Volume Knob).
Izbris motečega kanala (Nuisance Channel Delete)	Začasno odstrani neželene kanale s seznama za skeniranje med skeniranjem.
Izbira moči (Power Select) *	Izbere zahtevano raven moči: Visoka, Nizka ali Ekonomična nizka.
Skeniranje (Scan) *	Začne ali ustavi skeniranje kanalov.
Raven dušilca šumov (Squelch Level) *	Izbere želeno raven dušilca šumov. Uporabite gumb +/-, da izberete želeno raven (Raven 0 bo brezpogojno odpravila dušilec šumov, medtem ko bo Raven 15 nastavila najstrožji dušilec šumov).
Brez delovanja (No Operation)	Temu gumbu ni programirana nobena funkcija.
Pogovor (Talkaround)	Omogoči ali onemogoči radiu oddajanje v načinu Talkaround.

*. Vrednosti parametrov se ohranijo, tudi ko je radio izklopljen.

• Privzete funkcije, dodeljene vašemu radiu, so opisane v spodnji tabeli.

Vrsta pritiska	Gumb A	Gumb B	Gumb C	Gumb D
Kratek pritisk	Skeniranje (Scan)	Raven dušilca šumov (Squelch Level)	Pogovor (Talkaround)	Osvetlitev ozadja (Backlight)
Dolg pritisk	Izbris motečega kanala (Nuisance Channel Delete)	Izbira moči (Power Select)	Zaklepanje tipkovnice (Keypad Lock)	Brez delovanja (No Operation)

Programski način

Ta način vam omogoča spreminjanje parametrov funkcij za izboljšanje uporabe vašega radia.

Vstop v programski način

Če je vaš radio vklopljen, ga izklopite. Pritisnite in držite gumb Monitor (spremljanje) ter vklopite radio. Zasliši se zvonjenje, ki označuje, da je vaš radio v programskem načinu. Indikator K zasveti in prikaže se RW.

Dostop do parametrov programskega načina

Parametri programskega načina so razdeljeni v dve glavni kategoriji: RW (Radio Wide - široko območje radia) in Channel (CH 001 - CH 040). Uporabite + ali -, da izberete RW ali želeni kanal:
RW <--> CH 001 <--> CH 002 <-->.... <--> CH 040

Ko ste izbrali ustrezno izbiro, pritisnite PTT ali gumb Monitor, da se pomikate po razpoložljivih funkcijah. Pritisnite gumb +/- za pomikanje po parametrih za vsako funkcijo.

Funkcije, ki so na voljo za široko območje radia (privzete nastavitve so prikazane v krepkem tisku, kjer je primerno):

Funkcija	Obseg	Opombe
Raven šumnosti (Squelch Level) (SQL-XX)	SQL-00, ..., SQL-06, ..., SQL-15	Izberite nizko raven, ko morate sprejeti zelo šibek signal, in izberite visoko raven, ko je komunikacijska razdalja blizu.
Seznam skeniranja 1 (Scan List 1) (SCANLST1)	1-01-XXX, ..., 1-16-XXX, XXX označuje številko kanala.	V seznam skeniranja lahko vključite do 16 kanalov. Ko je skeniranje aktivirano, se skenira samo teh 16 kanalov. Pritisnite + ali -, da se premikate od enega člana seznama skeniranja do drugega. Če želite vključiti kanal v seznam skeniranja, najprej uporabite gumb A za pomikanje v naraščajočem vrstnem redu ali gumb C za pomikanje v padajočem vrstnem redu do zahtevanega kanala; nato pritisnite PTT, da vključite ta kanal v seznam skeniranja. Če želite izbrisati kanal iz seznama skeniranja, pritisnite gumb D.
Časovnik za izklop (Time Out Timer) (TOT-XXX)	TOT-OFF, TOT-001, ..., TOT-010	To določa največje trajanje (v minutah), ki ga lahko neprekinjeno oddajate.
Varčevanje z baterijo (Battery Saver) (BS-XXXX)	BS-OFF, BS-NORM, BS-ENH	Varčevanje z baterijo pomaga podaljšati življenjsko dobo baterije. Ko je omogočeno, občasno izklopi radijsko sprejemno vezje, ko ni zaznana nobena aktivnost. BS-NORM (Normalno) izklopi radio manj pogosto. BS-ENH (Izboljšano) izklopi sprejemnik za daljše obdobje; izberite to, če želite povečati varčevanje z baterijo.
Vrsta baterije (Battery Type) (BT-XXXX)	BT-NIMH, BT-NICD, BT-ALK	Izbere vrsto baterije, ki jo uporablja vaš radio. Za modele CB PRO je na voljo samo baterija NIMH (nikelj-metal hidrid). Baterije NICD (nikelj-kadmij) ali ALK (alkalne) niso primerne.
Glasnost opozorilnega tona (Alert Tone Volume) (BEEP-X)	BEEP-OFF, BEEP-1, BEEP-2, BEEP-3	Izbere potrebno glasnost opozorilnega tona. Izberite BEEP-OFF, če potrebujete tiho delovanje, ali BEEP-3, če delate v hrupnem okolju.
Izbira glavnega kanala (Prime Channel Select) (PRM-XXX)	PRM-OFF, PRM-001, ...., PRM-040	Glavni kanal je kanal, ki ga želite večino časa spremljati. Radio se bo vedno preklopil nazaj na glavni kanal, če je neaktiven dlje od vnaprej programiranega časa zadrževanja v drugem kanalu, in vsakič, ko se radio vklopi.
Izbira osvetlitve ozadja (Backlight Select) (LGT-XXXX)	LGT-AUTO, LGT-TOGL	Izbira LGT-TOGL naredi gumb Backlight (osvetlitev ozadja) preklopnik za nadzor stanja VKLOP/IZKLOP osvetlitve ozadja LCD. Izbira LGT-AUTO samodejno izklopi osvetlitev ozadja, če več kot 5 sekund ni pritisnjena nobena tipka. Pritisnite gumb Backlight (osvetlitev ozadja), da podaljšate čas osvetlitve.

Funkcije, ki so na voljo na kanal (privzete nastavitve so prikazane v krepkem tisku):

Funkcija	Obseg	Opombe
Sprejem kanala (Channel Receive) PL/DPL (RPL-XXXX)	000, 001, ..., 126, PL1, PL2, PL3	To je koda PL ali DPL, ki jo bo kanal uporabil za odpravljanje šumnosti sprejetega sporočila. 000 označuje, da za sprejem ni uporabljen PL/DPL, tj. radio deluje v načinu šumnosti nosilca. Pritisnite + ali -, da izberete želeni PL/DPL.
Oddajanje kanala PL/DPL (Channel Transmit PL/DPL) (TPL-XXXX)	000, 001, ..., 126, PL1, PL2, PL3	To je koda PL ali DPL, ki jo bo kanal uporabil za oddajanje sporočila. 000 označuje, da za oddajanje ni uporabljen PL/DPL. Pritisnite + ali -, da izberete želeni PL/DPL.

Izhod iz programskega načina

Izklopite radio, da izstopite iz programskega načina.

© 2002, 2003, 2004 by Motorola, Inc.
Motorola Technology Sdn. Bhd. (Co. No. 455657-H)
Plot 2, Bayan Lepas Technoplex Industrial Park,
Mukim 12, S.W.D.,11900 Penang, Malaysia

Printed in Malaysia. 12/04. All Rights Reserved.
