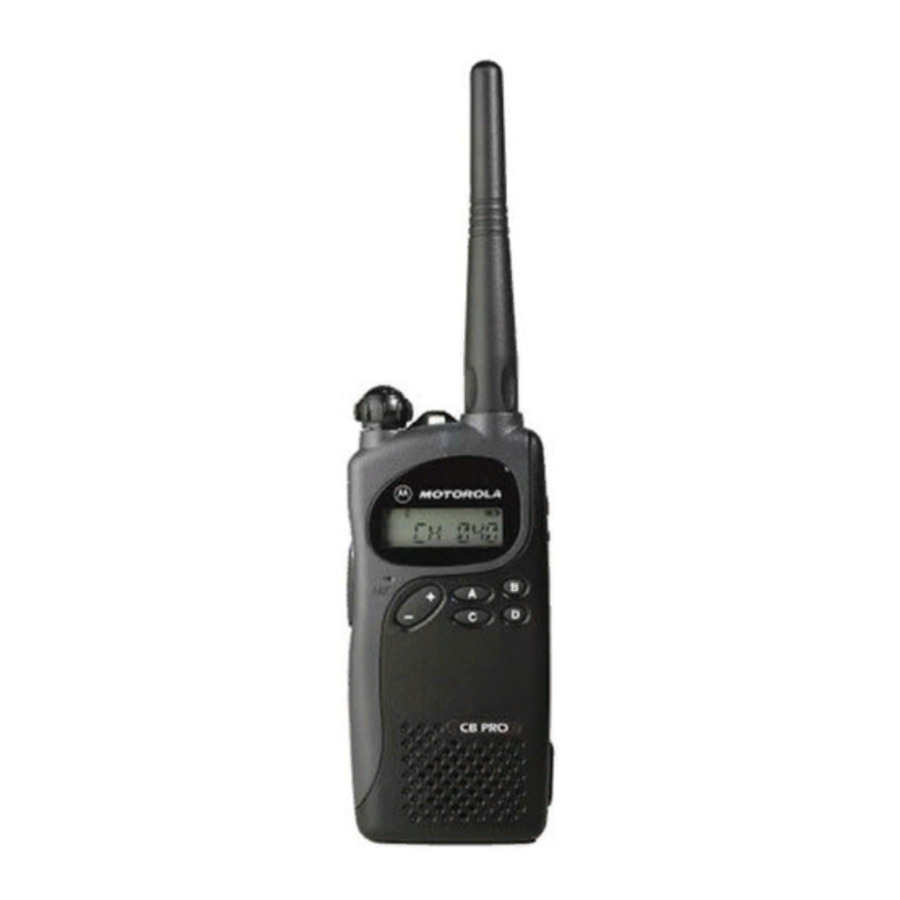

Motorola Alpha CB PRO - Radio Gebruikershandleiding

Introductie

De Motorola CB PRO werkt op de Citizen Band Radio Service (CBRS) UHF-frequenties. Het vereist geen servicekosten of licenties en kan door iedereen in Australië of Nieuw-Zeeland worden gebruikt.

De CB PRO ondersteunt 40 kanalen. Kanalen 5 en 35 zijn UITSLUITEND bestemd voor noodcommunicatie en niet-urgente communicatie moet worden beperkt tot de andere kanalen. Kanalen 22 en 23 zijn alleen ontvangstkanalen; er zijn dus geen spraaktransmissies toegestaan op deze kanalen.

Kanalen 1 tot 8 zijn aangewezen als repeateruitgangskanalen; Kanalen 31 tot 38 zijn de corresponderende aangewezen repeateringangskanalen. Kanaal 1 tot 8 kan worden geactiveerd met een druk op de knop om in de Talkaround-modus (point-to-point, communicatie met één frequentie) te werken wanneer deze niet in de buurt van repeaters wordt gebruikt.

Aan de slag

Voordat u uw radio gaat gebruiken, dient u het volgende te doen.

1. Nadat u uw radio uit de doos hebt gehaald, bevestigt u de batterij en antenne aan de radio zoals weergegeven.
2. Laad uw radio op (zie "Charging your Radio" (Uw radio opladen) voor details).
3. Stel het squelch-niveau in op een geschikt niveau op basis van uw omgeving (zie "Squelch Level" (Squelch-niveau) bij "Function Buttons (A, B, C, D)" (Functieknoppen (A, B, C, D)) of "Accessing Programming Mode Parameters" (Toegang tot parameters van de programmeermodus) voor meer informatie).

OPMERKING: Als een bepaald kanaal veel ongewenste oproepen ontvangt van radio's die niet tot uw communicatiegroep behoren en zich op enige afstand bevinden, of als de "achtergrondruis" overmatig is, kunt u proberen deze transmissies eruit te filteren door de squelch van het kanaal aan te scherpen. Het aanscherpen van de squelch kan er echter ook voor zorgen dat oproepen van leden van uw communicatiegroep die zich verder weg bevinden, worden uitgefilterd.

PL- en DPL-codes gebruiken

Met PL- en DPL-codes kunt u meerdere communicatiegroepen binnen één kanaal creëren. Alle radio's op dat kanaal met dezelfde set PL/DPL Receive- en Transmit-codes kunnen met elkaar communiceren. In de meeste gevallen zullen andere radio's op dat kanaal die niet zijn ingesteld met een code, of die zijn ingesteld met verschillende codes, niet deelnemen aan de communicatie.

OPMERKING: PL/DPL-codes bieden geen volledige privacy, aangezien elke radio-gebruiker kan meeluisteren naar de communicatie op dat kanaal door op de Monitor-knop te drukken.

U kunt kiezen uit 001, 002, ..., 042, PL1, PL2, PL3 voor PL-codes en 043, 044, ..., 126 voor DPL-codes. Raadpleeg het gedeelte "Accessing Programming Mode Parameters" (Toegang tot parameters van de programmeermodus) voor meer informatie over het instellen van de PL/DPL Receive- en Transmit-codes voor de gewenste kanalen.

PL-frequenties en -codes

DPL-codes

De antenne bevestigen en verwijderen

Om de antenne te bevestigen

1. Bevestig de antenne aan de radio door het schroefdraadeinde van de antenne in de antenneconnector te plaatsen.
2. Draai de antenne met de klok mee tot hij vastzit.

Om de antenne te verwijderen

1. Draai de antenne tegen de klok in totdat deze loskomt van de radio.

De batterij bevestigen en verwijderen

Om de batterij te bevestigen

1. Plaats de batterijsleuven in de groeven op de radio.
2. Schuif de batterij omhoog totdat een klik hoorbaar is.

Om de batterij te verwijderen

1. Schuif de batterijsluiting weg van de radio.
2. Schuif de batterij omlaag.
3. Trek de batterij weg van de radio.

De riemclip bevestigen en verwijderen

Om de riemclip te verwijderen

1. Steek het uiteinde van een sleutel tussen het ontgrendelingslipje en het achteroppervlak van de radio.
2. Til het ontgrendelingslipje op.
3. Schuif de riemclip omhoog.

Om de riemclip te bevestigen

1. Lijn de montagerails van de radio uit met de groeven van de riemclip.
2. Schuif de riemclip omlaag totdat deze vastklikt.

Uw apparaat opladen

1. Schakel uw radio en de A/C-voeding naar uw oplader uit (als ze zijn ingeschakeld).
2. Plaats uw radio in het opladervak.
3. Schakel de A/C-voeding van de oplader in.
4. Laad uw radio op totdat de LED van de oplader een continu groen licht geeft (ongeveer 2 uur later).
5. Schakel de A/C-voeding van de oplader uit en verwijder de radio uit het opladervak.
6. Schakel uw radio in; u zou alle 3 de balken van de batterijniveau-indicator verlicht moeten zien.

Scannen

Met scannen kunt u meerdere kanalen controleren en oproepen ontvangen die erop worden verzonden.

Tijdens het scannen, wanneer activiteit wordt gedetecteerd die voldoet aan de unsquelch-voorwaarde, stopt de radio met scannen en schakelt over naar dat kanaal; de indicator brandt en het kanaalnummer wordt weergegeven. Wanneer gedurende een vooraf ingestelde tijd geen activiteit wordt gedetecteerd, hervat de radio het scannen.

De radio zendt uit op het Home Channel (Thuis kanaal) (het kanaal dat de radio bewaakte voordat de gebruiker het scannen activeerde), als PTT wordt ingedrukt tijdens het scannen. Als de radio is gestopt met scannen en is overgeschakeld naar een bepaald kanaal, worden alle zend- en ontvangstactiviteiten op dat kanaal uitgevoerd.

• Druk op de Scan (Scannen) knop om het scannen van kanalen te starten. De indicator knippert om aan te geven dat de radio aan het scannen is. Het LCD-scherm toont het Home Channel (Thuis kanaal) waar het scannen begon.
• Druk op de + knop om de kanalen in oplopende volgorde te scannen, en de - knop om in aflopende volgorde te scannen.
• Druk op de Scan (Scannen) knop om het scannen te stoppen.

Een hinderlijk scankanaal verwijderen

Een kanaal met ongewenste activiteit wordt een hinderlijk kanaal genoemd. U kunt een hinderlijk kanaal tijdelijk uit de scanlijst verwijderen. Om een hinderlijk kanaal te verwijderen

• Druk op de Nuisance Channel Delete (Hinderlijk kanaal verwijderen) knop wanneer uw radio stopt op een hinderlijk kanaal. Er is een hoge toon te horen.

U kunt het Home Channel (Thuis kanaal) niet uit de scanlijst verwijderen. Indien geprobeerd, is er een lage toon te horen en wordt er geen actie ondernomen.
Om de verwijderde kanaal(en) in de scanlijst te herstellen, start u het scannen opnieuw of schakelt u uw radio gewoon uit en weer in.

Details batterij-indicator

Indicator	Batterijniveau
	Goed
	Voldoende
	Laag
	Zeer laag
(knipperend)	U moet uw batterij opladen

Frequenties Beschikbaar voor Uw Apparaat

Ch.	Freq. (Hz)	Ch.	Freq. (Hz)	Ch.	Freq. (Hz)	Ch.	Freq. (Hz)	Ch.	Freq. (Hz)
1	476.425*	9	476.625	17	476.825	25	477.025	33	477.225
2	476.450*	10	476.650	18	476.850	26	477.050	34	477.250
3	476.475*	11	476.675	19	476.875	27	477.075	35	477.275†
4	476.500*	12	476.700	20	476.900	28	477.100	36	477.300
5	476.525*,†	13	476.725	21	476.925	29	477.125	37	477.325
6	476.550*	14	476.750	22	476.950‡	30	477.150	38	477.350
7	476.575*	15	476.775	23	476.975‡	31	477.175	39	477.375
8	476.600*	16	476.800	24	477.000	32	477.200	40	477.400

*. Repeater Channels (Repeater Kanalen).
†. Frequencies dedicated for emergency use only (Frequenties uitsluitend bestemd voor noodgevallen).
‡. Receive only frequencies (Alleen ontvangstfrequenties).

Onderdelen en Bedieningselementen

LED-indicatoren

LED-kleur	Status	Indicatie
Rood	Brandt	Radio zendt uit.
	Knippert	Batterijspanning is laag.
Groen	Brandt	Radio ontvangt.

Aan/Uit- en Volumeknop

• Als de radio uit is, draai deze knop dan met de klok mee om de radio aan te zetten.
• Als de radio aan is, draai deze knop dan tegen de klok in om de radio uit te zetten.
• Draai deze knop met de klok mee om het volume te verhogen.
• Draai deze knop tegen de klok in om het volume te verlagen.

Monitor Knop

• Wordt gebruikt om het kanaal te controleren op activiteit; ruisonderdrukking is uitgeschakeld.

Push-to-Talk (PTT) button (Spreektoets)

• Houd ingedrukt en spreek in de microfoon om een bericht te verzenden.
• Laat los en luister om berichten te ontvangen.

Microfoon

• Spreek in de microfoon bij het verzenden van een bericht.

+/- Knop

• Wordt gebruikt om een kanaal te selecteren in de Normale Modus.
• Wordt gebruikt om een parameter te selecteren in de Programmeermodus.
• Wordt gebruikt om de scanrichting te wijzigen.

LCD-scherm

• Geeft het geselecteerde kanaal, programmeerparameters, statusberichten en eventuele fout- of informatieberichten weer.

LCD-indicator	Omschrijving	Functie
	Keypad lock indicator (Toetsenbordvergrendelingsindicator)	Brandt wanneer uw toetsenbord is vergrendeld.
	Battery level indicator (Batterijniveau-indicator)	Toont de resterende lading in de batterij op basis van het aantal weergegeven balken (zie "Details batterijmeterindicator").
	Power level indicator (Vermogensniveau-indicator)	"L" brandt om aan te geven dat de radio uitzendt op laag vermogen; "H" brandt om aan te geven dat de radio uitzendt op hoog vermogen; "E" brandt om aan te geven dat de radio op economisch laag vermogen staat.
	Monitor indicator (Monitorindicator)	Brandt bij het monitoren van een geselecteerd kanaal.
	Programming Mode indicator (Programmeermodusindicator)	Brandt wanneer in de Programmeermodus.
	Scan indicator (Scanindicator)	Knippert wanneer de scan is geactiveerd. Brandt wanneer er activiteit is op een kanaal.
	Signal Strength Indicator (Signaalsterkte-indicator)	Toont de signaalsterkte. Zes balken geven het sterkste signaal aan.
	Talkaround Indicator (Talkaround-indicator)	Wordt weergegeven wanneer de gebruiker op de programmeerbare Talkaround-knop drukt om de Talkaround-modus in te schakelen (gebruiker kiest ervoor om de repeater NIET te gebruiken, maar om point-to-point communicatie mogelijk te maken). Wordt niet weergegeven wanneer de gebruiker nogmaals op de programmeerbare Talkaround-knop drukt om de Talkaround-modus uit te schakelen.

Functieknoppen (A, B, C, D)

• De volgende functies zijn toegewezen als kort indrukken (indrukken en loslaten) of lang indrukken (indrukken en 1 seconde vasthouden).

Knop	Functie
Backlight	Schakelt de displayverlichting in of schakelt de displayverlichting tussen Aan en Uit, afhankelijk van de geprogrammeerde instellingen (zie "Programmeermodus").
Keypad Lock *	Vergrendelt of ontgrendelt alle knoppen behalve PTT, Monitor en Aan/Uit/Volume Knop.
Nuisance Channel Delete	Verwijdert ongewenste kana(a)l(en) tijdelijk uit de scanlijst tijdens het scannen.
Power Select *	Selecteert het vereiste vermogensniveau: Hoog, Laag of Economisch Laag.
Scan *	Start of stopt het kanaal scannen.
Squelch Level *	Selecteert het gewenste ruisonderdrukkingsniveau. Gebruik de +/- knop om het gewenste niveau te kiezen (Niveau 0 zal de ruisonderdrukking van de radio onvoorwaardelijk uitschakelen, terwijl Niveau 15 de strengste ruisonderdrukking zal instellen).
No Operation	Er is geen functie geprogrammeerd op deze knop.
Talkaround	Schakelt de radio in of uit om in de Talkaround-modus uit te zenden.

*. Parameterwaarden blijven behouden, zelfs nadat de radio is uitgeschakeld.

• De standaardfuncties die aan uw radio zijn toegewezen, worden beschreven in de onderstaande tabel.

Type Indrukken	Knop A	Knop B	Knop C	Knop D
Kort Indrukken	Scan	Squelch Level	Talkaround	Backlight
Lang Indrukken	Nuisance Channel Delete	Power Select	Keypad Lock	No Operation

Programmeerstand

Met deze stand kunt u functieparameters wijzigen om het gebruik van uw radio te verbeteren.

De Programmeerstand Inschakelen

Als uw radio is ingeschakeld, schakel deze dan uit. Houd de Monitor-knop ingedrukt en schakel uw radio in. Er klinkt een beltoon, die aangeeft dat uw radio in de Programmeerstand staat. De K-indicator licht op en RW wordt weergegeven.

Toegang tot Programmeerstand Parameters

Programmeerstand parameters zijn gegroepeerd in twee hoofdcategorieën: RW (Radio Wide) en Channel (CH 001 - CH 040). Gebruik + of - om RW of het gewenste kanaal te selecteren:
RW <--> CH 001 <--> CH 002 <-->.... <--> CH 040

Zodra u de juiste selectie heeft gemaakt, drukt u op PTT of de Monitor-knop om door de beschikbare functies te bladeren. Druk op de +/- knop om door de parameters voor elke functie te bladeren.

Beschikbare functies Radio Wide (standaardinstellingen worden weergegeven in vet waar van toepassing):

Functie	Bereik	Opmerkingen
Squelch Niveau (SQL-XX)	SQL-00, ..., SQL-06, ..., SQL-15	Selecteer een laag niveau wanneer u een zeer zwak signaal moet ontvangen en selecteer een hoog niveau wanneer de communicatieafstand klein is.
Scanlijst 1 (SCANLST1)	1-01-XXX, ..., 1-16-XXX, XXX staat voor kanaalnummer.	U kunt maximaal 16 kanalen in de scanlijst opnemen. Wanneer scannen is geactiveerd, worden alleen deze 16 kanalen gescand. Druk op + of - om van het ene scanlijstlid naar het andere te gaan. Om een kanaal in de scanlijst op te nemen, gebruikt u eerst knop A om in de oplopende volgorde te bladeren of knop C om in de aflopende volgorde naar het vereiste kanaal te bladeren; druk vervolgens op PTT om dit kanaal in de scanlijst op te nemen. Om een kanaal uit de scanlijst te wissen, drukt u op knop D.
Time Out Timer (TOT-XXX)	TOT-OFF, TOT-001, ..., TOT-010	Dit bepaalt de maximale duur (in minuten) dat u continu kunt zenden.
Batterijbesparing (BS-XXXX)	BS-OFF, BS-NORM, BS-ENH	Batterijbesparing helpt de levensduur van uw batterij te verlengen. Indien ingeschakeld, schakelt het periodiek de radio-ontvangercircuits uit wanneer er geen activiteit wordt gedetecteerd. BS-NORM (Normal) schakelt de radio minder vaak uit. BS-ENH (Enhanced) schakelt de ontvanger voor een langere periode uit; selecteer dit als u de batterijbesparing wilt maximaliseren.
Batterijtype (BT-XXXX)	BT-NIMH, BT-NICD, BT-ALK	Selecteert het type batterij dat uw radio gebruikt. Voor CB PRO-modellen is alleen de NIMH-batterij (Nikkelmetaalhydride) beschikbaar. NICD-batterijen (Nikkel-cadmium) of ALK-batterijen (Alkaline) zijn niet van toepassing.
Volume Meldingstoon (BEEP-X)	BEEP-OFF, BEEP-1, BEEP-2, BEEP-3	Selecteert het benodigde volume voor de meldingstoon. Selecteer BEEP-OFF, als u een stille werking nodig heeft, of BEEP-3, als u in een lawaaierige omgeving werkt.
Primaire Kanaal Selectie (PRM-XXX)	PRM-OFF, PRM-001, ...., PRM-040	Het primaire kanaal is het kanaal dat u het grootste deel van uw tijd wilt monitoren. De radio schakelt altijd terug naar het primaire kanaal als deze langer dan de voorgeprogrammeerde hang-time in een ander kanaal inactief is en telkens wanneer de radio wordt ingeschakeld.
Selecteer Achtergrondverlichting (LGT-XXXX)	LGT-AUTO, LGT-TOGL	Als u LGT-TOGL selecteert, wordt de Backlight (Achtergrondverlichting)-knop een schakelaar om de AAN/UIT-status van de LCD-achtergrondverlichting te regelen. Als u LGT-AUTO selecteert, wordt de achtergrondverlichting automatisch uitgeschakeld als er langer dan 5 seconden geen toets is ingedrukt. Door op de Backlight (Achtergrondverlichting)-knop te drukken, wordt de verlichtingstijd verlengd.

Beschikbare functies per kanaal (standaardinstellingen worden weergegeven in vet):

Functie	Bereik	Opmerkingen
Kanaal Ontvangst PL/DPL (RPL-XXXX)	000, 001, ..., 126, PL1, PL2, PL3	Dit is de PL- of DPL-code die het kanaal zal gebruiken om het ontvangstbericht te unsquelchen. 000 geeft aan dat er geen PL/DPL wordt gebruikt voor ontvangst, d.w.z. de radio werkt in de carrier squelch-modus. Druk op + of - om de gewenste PL/DPL te selecteren.
Kanaal Zend PL/DPL (TPL-XXXX)	000, 001, ..., 126, PL1, PL2, PL3	Dit is de PL- of DPL-code die het kanaal zal gebruiken om het bericht te verzenden. 000 geeft aan dat er geen PL/DPL wordt gebruikt voor verzending. Druk op + of - om de gewenste PL/DPL te selecteren.

De Programmeerstand Verlaten

Schakel de radio uit om de Programmeerstand te verlaten.

© 2002, 2003, 2004 door Motorola, Inc.
Motorola Technology Sdn. Bhd. (Co. No. 455657-H)
Plot 2, Bayan Lepas Technoplex Industrial Park,
Mukim 12, S.W.D.,11900 Penang, Maleisië

Gedrukt in Maleisië. 12/04. Alle rechten voorbehouden.
