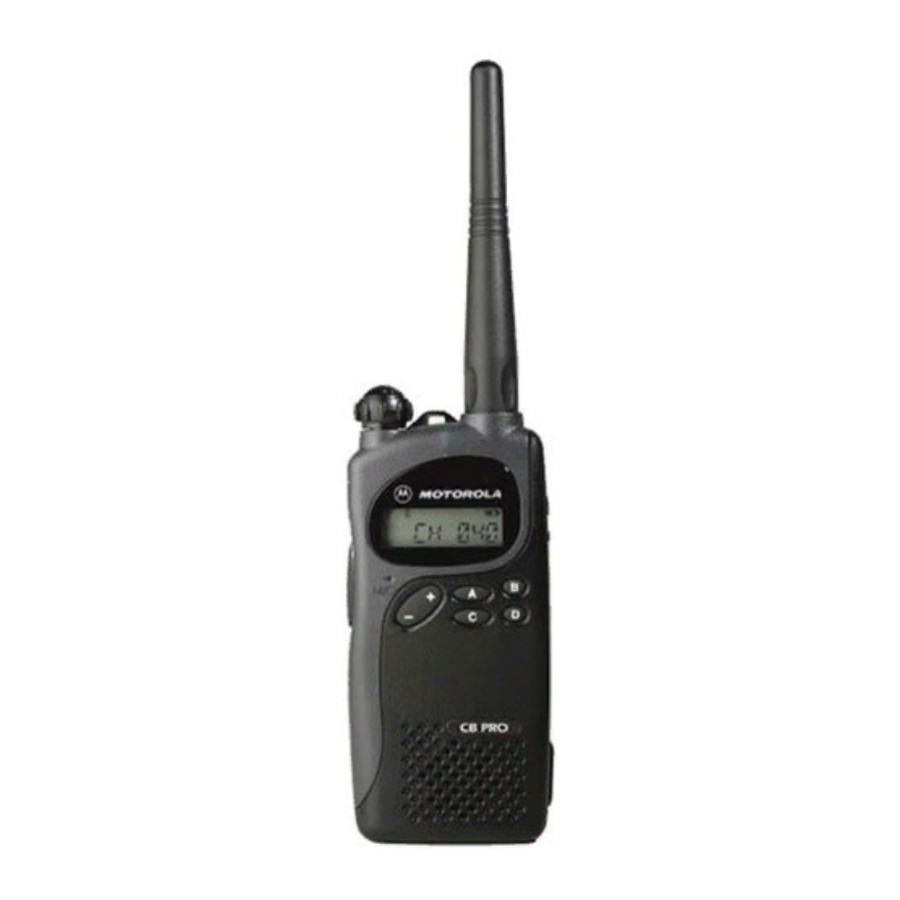

Motorola Alpha CB PRO - Používateľská príručka rádia

Úvod

Motorola CB PRO pracuje na UHF frekvenciách Citizen Band Radio Service (CBRS). Nevyžaduje žiadne servisné poplatky ani licencie a môže ho používať ktokoľvek v Austrálii alebo na Novom Zélande.

CB PRO podporuje 40 kanálov. Kanály 5 a 35 sú určené VÝHRADNE pre núdzovú komunikáciu a nenaliehavá komunikácia musí byť obmedzená na ostatné kanály. Kanály 22 a 23 sú kanály iba na príjem; preto nie sú na týchto kanáloch povolené žiadne hlasové prenosy.

Kanály 1 až 8 sú určené ako výstupné kanály opakovača; Kanály 31 až 38 sú zodpovedajúce určené vstupné kanály opakovača. Kanál 1 až 8 je možné aktivovať stlačením tlačidla na prevádzku v režime Talkaround (point to point, single frequency communications) (komunikácia z bodu do bodu, jednofrekvenčná komunikácia), keď sa nepoužíva v blízkosti opakovačov.

Začíname

Predtým, ako začnete používať svoje rádio, uistite sa, že ste vykonali nasledujúce kroky.

1. Po vybalení rádia z krabice pripojte k rádiu batériu a anténu, ako je znázornené.
2. Nabite svoje rádio (podrobnosti nájdete v časti „Nabíjanie rádia“).
3. Nastavte úroveň squelch na vhodnú úroveň na základe vášho prostredia (podrobnosti nájdete v časti „Úroveň squelch“ v časti „Funkčné tlačidlá (A, B, C, D)“ alebo „Prístup k parametrom programovacieho režimu“).

POZNÁMKA: Ak konkrétny kanál prijíma veľa nechcených hovorov prichádzajúcich z rádií, ktoré nepatria do vašej komunikačnej skupiny a sú v určitej vzdialenosti, alebo je "hluk pozadia" nadmerný, môžete sa pokúsiť odfiltrovať tieto prenosy sprísnením squelch kanála. Sprísnenie squelch by však mohlo spôsobiť, že sa odfiltrujú aj hovory od členov vašej komunikačnej skupiny, ktorí sú vzdialenejší.

Používanie PL a DPL kódov

PL a DPL kódy vám umožňujú vytvoriť niekoľko komunikačných skupín v rámci jedného kanála. Všetky rádiá na tomto kanáli s rovnakou sadou PL/DPL kódov príjmu a prenosu môžu navzájom komunikovať. Vo väčšine prípadov sa iné rádiá na tomto kanáli, ktoré nie sú nastavené so žiadnym kódom alebo sú nastavené s rôznymi kódmi, nezúčastnia komunikácie.

POZNÁMKA: PL/DPL kódy neponúkajú úplné súkromie, pretože každý používateľ rádia môže počúvať komunikáciu na tomto kanáli stlačením tlačidla Monitor.

Máte na výber výber 001, 002, ..., 042, PL1, PL2, PL3 pre PL kódy a 043, 044, ..., 126 pre DPL kódy. Podrobnosti o nastavení kódov PL/DPL príjmu a prenosu pre požadované kanály nájdete v časti „Prístup k parametrom programovacieho režimu“.

PL frekvencie a kódy

DPL kódy

Pripojenie a odpojenie antény

Na pripojenie antény

1. Pripevnite anténu k rádiu umiestnením závitového konca antény do konektora antény.
2. Otáčajte anténou v smere hodinových ručičiek, kým nebude pevne utiahnutá.

Na odpojenie antény

1. Otočte anténu proti smeru hodinových ručičiek, kým sa neuvoľní z rádia.

Pripojenie a odpojenie batérie

Na pripojenie batérie

1. Zarovnajte drážky batérie s drážkami na rádiu.
2. Posuňte batériu nahor, kým nebudete počuť cvaknutie.

Na odpojenie batérie

1. Posuňte sponu batérie smerom od rádia.
2. Posuňte batériu nadol.
3. Vytiahnite batériu z rádia.

Pripojenie a odpojenie spony na opasok

Na odpojenie spony na opasok

1. Vložte koniec kľúča medzi uvoľňovaciu západku a zadný povrch rádia.
2. Nadvihnite uvoľňovaciu západku.
3. Posuňte sponu na opasok nahor.

Na pripojenie spony na opasok

1. Zarovnajte montážne lišty rádia s drážkami spony na opasok.
2. Posuňte sponu na opasok nadol, kým nezapadne na miesto.

Nabíjanie zariadenia

1. Vypnite rádio a napájací zdroj A/C pre nabíjačku (ak sú zapnuté).
2. Umiestnite rádio do vrecka nabíjačky.
3. Zapnite napájací zdroj A/C nabíjačky.
4. Nabíjajte rádio, kým LED dióda nabíjačky nezačne svietiť zeleným svetlom (približne o 2 hodiny neskôr).
5. Vypnite napájací zdroj A/C nabíjačky a vyberte rádio z vrecka nabíjačky.
6. Zapnite rádio; mali by ste vidieť rozsvietené všetky 3 pruhy indikátora úrovne nabitia batérie.

Skenovanie

Skenovanie vám umožňuje monitorovať viacero kanálov a prijímať hovory, ktoré sa na nich prenášajú.

Počas skenovania, keď sa zistí aktivita, ktorá spĺňa podmienku unsquelch, rádio prestane skenovať a prepne sa na tento kanál; indikátor svieti a zobrazuje sa číslo kanála. Keď sa nezistí žiadna aktivita počas prednastaveného času, rádio pokračuje v skenovaní.

Rádio vysiela na domovskom kanáli (kanál, ktorý rádio monitorovalo predtým, ako používateľ aktivoval skenovanie), ak je počas skenovania stlačené tlačidlo PTT. Ak rádio prestalo skenovať a prešlo na konkrétny kanál, všetky aktivity prenosu a príjmu sa vykonávajú na tomto kanáli.

• Stlačením tlačidla Scan (skenovať) spustíte skenovanie kanálov. Indikátor bliká, čo znamená, že rádio skenuje. Obrazovka LCD zobrazuje domovský kanál, kde sa skenovanie začalo.
• Stlačením tlačidla + skenujete kanály vo vzostupnom poradí a tlačidlom - skenujete v zostupnom poradí.
• Stlačením tlačidla Scan (skenovať) zastavíte skenovanie.

Odstránenie nepríjemného skenovacieho kanála

Kanál s nechcenou aktivitou sa nazýva nepríjemný kanál. Nepríjemný kanál môžete dočasne odstrániť zo zoznamu skenovania. Ak chcete odstrániť nepríjemný kanál

• Stlačte tlačidlo Nuisance Channel Delete (odstrániť nepríjemný kanál), keď sa vaše rádio zastaví na nepríjemnom kanáli. Ozve sa vysoký tón.

Domovský kanál nemôžete odstrániť zo zoznamu skenovania. Ak sa o to pokúsite, ozve sa nízky tón a nevykoná sa žiadna akcia.
Ak chcete obnoviť odstránené kanály do zoznamu skenovania, reštartujte skenovanie alebo jednoducho vypnite rádio a znova ho zapnite.

Podrobnosti o indikátore stavu batérie

Indikátor	Úroveň nabitia batérie
	Dobrá
	Dostatočná
	Nízka
	Veľmi nízka
(bliká)	Je potrebné nabiť batériu

Frekvencie dostupné pre vašu jednotku

Ch.	Frek. (Hz)	Ch.	Frek. (Hz)	Ch.	Frek. (Hz)	Ch.	Frek. (Hz)	Ch.	Frek. (Hz)
1	476.425*	9	476.625	17	476.825	25	477.025	33	477.225
2	476.450*	10	476.650	18	476.850	26	477.050	34	477.250
3	476.475*	11	476.675	19	476.875	27	477.075	35	477.275†
4	476.500*	12	476.700	20	476.900	28	477.100	36	477.300
5	476.525*,†	13	476.725	21	476.925	29	477.125	37	477.325
6	476.550*	14	476.750	22	476.950‡	30	477.150	38	477.350
7	476.575*	15	476.775	23	476.975‡	31	477.175	39	477.375
8	476.600*	16	476.800	24	477.000	32	477.200	40	477.400

*. Opakovacie kanály (Repeater Channels).
†. Frekvencie vyhradené len pre núdzové použitie.
‡. Iba prijímacie frekvencie.

Diely a ovládacie prvky

LED indikátory

Farba LED	Stav	Indikácia
Červená (Red)	Svieti (Illuminated)	Rádio vysiela (Radio is transmitting).
	Bliká (Blinking)	Napätie batérie je nízke (Battery voltage is low).
Zelená (Green)	Svieti (Illuminated)	Rádio prijíma (Radio is receiving).

Gombík zapnutia/vypnutia a hlasitosti (On/Off and Volume Knob)

• Ak je rádio vypnuté, otočte týmto gombíkom v smere hodinových ručičiek, aby ste rádio zapli.
• Ak je rádio zapnuté, otočte týmto gombíkom proti smeru hodinových ručičiek, aby ste rádio vypli.
• Otočte týmto gombíkom v smere hodinových ručičiek, aby ste zvýšili hlasitosť.
• Otočte týmto gombíkom proti smeru hodinových ručičiek, aby ste znížili hlasitosť.

Tlačidlo monitora (Monitor Button)

• Používa sa na monitorovanie aktivity na kanáli; squelch je deaktivovaný.

Tlačidlo Push-to-Talk (PTT)

• Stlačte a hovorte do mikrofónu, aby ste odoslali správu.
• Uvoľnite a počúvajte, aby ste prijímali správy.

Mikrofón (Microphone)

• Pri odosielaní správy hovorte do mikrofónu.

Tlačidlo +/-

• Používa sa na výber kanála v normálnom režime (Normal Mode).
• Používa sa na výber parametra v režime programovania (Programming Mode).
• Používa sa na zmenu smeru skenovania.

LCD obrazovka (LCD Screen)

• Zobrazuje vybraný kanál, parametre programovania, stavové správy a všetky chybové alebo informačné správy.

LCD indikátor (LCD Indicator)	Popis (Description)	Funkcia (Function)
	Indikátor uzamknutia klávesnice (Keypad lock indicator)	Svieti, keď je vaša klávesnica uzamknutá.
	Indikátor úrovne batérie (Battery level indicator)	Zobrazuje zostávajúce nabitie batérie na základe počtu zobrazených pruhov (pozri "Podrobnosti o indikátore stavu batérie" ("Battery Gauge Indicator Details")).
	Indikátor úrovne výkonu (Power level indicator)	"L" svieti, čo znamená, že rádio vysiela s nízkym výkonom; "H" svieti, čo znamená, že rádio vysiela s vysokým výkonom; "E" svieti, čo znamená, že rádio je v úspornom režime s nízkym výkonom.
	Indikátor monitora (Monitor indicator)	Svieti pri monitorovaní vybraného kanála.
	Indikátor režimu programovania (Programming Mode indicator)	Svieti v režime programovania (Programming Mode).
	Indikátor skenovania (Scan indicator)	Bliká, keď je aktivované skenovanie. Svieti, keď je na kanáli aktivita.
	Indikátor sily signálu (Signal Strength Indicator)	Zobrazuje silu signálu. Šesť pruhov označuje najsilnejší signál.
	Indikátor Talkaround (Talkaround Indicator)	Zobrazí sa, keď používateľ stlačí programovateľné tlačidlo Talkaround, aby povolil režim Talkaround (používateľ sa rozhodne NEPOUŽÍVAŤ opakovač, ale povoliť komunikáciu point-to-point). Nezobrazuje sa, keď používateľ znova stlačí programovateľné tlačidlo Talkaround, aby zakázal režim Talkaround.

Funkčné tlačidlá (A, B, C, D) (Function Buttons (A, B, C, D))

• Nasledujúce funkcie sú priradené ako krátke stlačenie (stlačenie a uvoľnenie) alebo dlhé stlačenie (stlačenie a podržanie na 1 sekundu).

Tlačidlo (Button)	Funkcia (Function)
Podsvietenie (Backlight)	Zapne podsvietenie displeja alebo prepína podsvietenie displeja medzi zapnutým a vypnutým, v závislosti od naprogramovaných nastavení (pozri "Režim programovania" ("Programming Mode")).
Zámok klávesnice * (Keypad Lock *)	Zamkne alebo odomkne všetky tlačidlá okrem PTT, Monitor a gombíka zapnutia/vypnutia/hlasitosti (On/Off/Volume Knob).
Odstránenie nepríjemného kanála (Nuisance Channel Delete)	Dočasne odstráni nechcené kanály zo zoznamu skenovania počas skenovania.
Výber výkonu * (Power Select *)	Vyberie požadovanú úroveň výkonu: Vysoký (High), Nízky (Low) alebo Úsporný nízky (Economy Low).
Skenovanie * (Scan *)	Spustí alebo zastaví skenovanie kanálov.
Úroveň squelch * (Squelch Level *)	Vyberie požadovanú úroveň squelch. Pomocou tlačidla +/- vyberte požadovanú úroveň (úroveň 0 odblokuje rádio bezpodmienečne, zatiaľ čo úroveň 15 nastaví najprísnejší squelch).
Žiadna operácia (No Operation)	K tomuto tlačidlu nie je naprogramovaná žiadna funkcia.
Talkaround	Umožňuje alebo zakazuje rádiu vysielať v režime Talkaround.

*. Hodnoty parametrov sa zachovajú aj po vypnutí rádia.

• Predvolené funkcie priradené vášmu rádiu sú popísané v tabuľke nižšie.

Typ stlačenia (Press Type)	Tlačidlo A (Button A)	Tlačidlo B (Button B)	Tlačidlo C (Button C)	Tlačidlo D (Button D)
Krátke stlačenie (Short Press)	Skenovanie (Scan)	Úroveň squelch (Squelch Level)	Talkaround	Podsvietenie (Backlight)
Dlhé stlačenie (Long Press)	Odstránenie nepríjemného kanála (Nuisance Channel Delete)	Výber výkonu (Power Select)	Zámok klávesnice (Keypad Lock)	Žiadna operácia (No Operation)

Režim programovania

Tento režim vám umožňuje meniť parametre funkcií na zlepšenie používania vášho rádia.

Vstup do režimu programovania

Ak je vaše rádio zapnuté, vypnite ho. Stlačte a podržte tlačidlo Monitor (monitor) a zapnite rádio. Ozve sa zvonivý tón, ktorý signalizuje, že vaše rádio je v režime programovania. Indikátor K sa rozsvieti a zobrazí sa RW.

Prístup k parametrom režimu programovania

Parametre režimu programovania sú zoskupené do dvoch hlavných kategórií: RW (Radio Wide) a Channel (CH 001 - CH 040). Použite + alebo - na výber RW alebo požadovaného kanála:
RW <--> CH 001 <--> CH 002 <-->.... <--> CH 040

Po vykonaní príslušného výberu stlačte PTT alebo tlačidlo Monitor na posúvanie dostupných funkcií. Stlačením tlačidla +/- prechádzate parametrami pre každú funkciu.

Funkcie dostupné pre celé rádio (predvolené nastavenia sú zobrazené tučným písmom, ak je to možné):

Funkcia	Rozsah	Poznámky
Úroveň potlačenia šumu (Squelch Level) (SQL-XX)	SQL-00, ..., SQL-06, ..., SQL-15	Vyberte nízku úroveň, keď potrebujete prijímať veľmi slabý signál, a vyberte vysokú úroveň, keď je komunikačná vzdialenosť blízka.
Zoznam skenovania 1 (Scan List 1) (SCANLST1)	1-01-XXX, ..., 1-16-XXX, XXX označuje číslo kanála.	Do zoznamu skenovania môžete zahrnúť až 16 kanálov. Keď je skenovanie aktivované, skenujú sa iba týchto 16 kanálov. Stlačením + alebo - sa presuniete z jedného člena zoznamu skenovania na druhého. Ak chcete zahrnúť kanál do zoznamu skenovania, najprv pomocou tlačidla A prejdite vo vzostupnom poradí alebo pomocou tlačidla C prejdite v zostupnom poradí na požadovaný kanál; potom stlačte PTT, aby ste zahrnuli tento kanál do zoznamu skenovania. Ak chcete vymazať kanál zo zoznamu skenovania, stlačte tlačidlo D.
Časový limit (Time Out Timer) (TOT-XXX)	TOT-OFF, TOT-001, ..., TOT-010	Toto určuje maximálnu dobu (v minútach), počas ktorej môžete nepretržite vysielať.
Šetrič batérie (Battery Saver) (BS-XXXX)	BS-OFF, BS-NORM, BS-ENH	Šetrič batérie pomáha predĺžiť životnosť batérie. Keď je povolený, pravidelne vypína obvody rádiového prijímača, keď sa nezistí žiadna aktivita. BS-NORM (Normal) vypína rádio menej často. BS-ENH (Enhanced) vypína prijímač na dlhšiu dobu; vyberte túto možnosť, ak chcete maximalizovať úsporu batérie.
Typ batérie (Battery Type) (BT-XXXX)	BT-NIMH, BT-NICD, BT-ALK	Vyberte typ batérie, ktorý vaše rádio používa. Pre modely CB PRO je k dispozícii iba batéria NIMH (Nickel Metal Hydride). Batérie NICD (Nickel Cadmium) alebo ALK (Alkaline) nie sú použiteľné.
Hlasitosť tónu upozornenia (Alert Tone Volume) (BEEP-X)	BEEP-OFF, BEEP-1, BEEP-2, BEEP-3	Vyberte požadovanú hlasitosť tónu upozornenia. Vyberte BEEP-OFF, ak požadujete tichú prevádzku, alebo BEEP-3, ak pracujete v hlučnom prostredí.
Výber hlavného kanála (Prime Channel Select) (PRM-XXX)	PRM-OFF, PRM-001, ...., PRM-040	Hlavný kanál je kanál, ktorý chcete monitorovať najčastejšie. Rádio sa vždy prepne späť na hlavný kanál, ak je nečinné dlhšie, ako je predprogramovaný čas v inom kanáli, a zakaždým, keď sa rádio zapne.
Výber podsvietenia (Backlight Select) (LGT-XXXX)	LGT-AUTO, LGT-TOGL	Výberom LGT-TOGL sa z tlačidla Backlight (podsvietenie) stane prepínač na ovládanie stavu ON/OFF podsvietenia LCD. Výberom LGT-AUTO sa podsvietenie automaticky vypne, ak nestlačíte žiadne tlačidlo dlhšie ako 5 sekúnd. Stlačením tlačidla Backlight (podsvietenie) sa predĺži čas osvetlenia.

Funkcie dostupné pre každý kanál (predvolené nastavenia sú zobrazené tučným písmom):

Funkcia	Rozsah	Poznámky
Príjem kanála (Channel Receive) PL/DPL (RPL-XXXX)	000, 001, ..., 126, PL1, PL2, PL3	Toto je kód PL alebo DPL, ktorý kanál použije na potlačenie šumu prijatej správy. 000 označuje, že pre príjem sa nepoužíva žiadny PL/DPL, t. j. rádio pracuje v režime potlačenia šumu nosnej. Stlačením + alebo - vyberte požadovaný PL/DPL.
Vysielanie kanála PL/DPL (Channel Transmit PL/DPL) (TPL-XXXX)	000, 001, ..., 126, PL1, PL2, PL3	Toto je kód PL alebo DPL, ktorý kanál použije na vysielanie správy. 000 označuje, že pre vysielanie sa nepoužíva žiadny PL/DPL. Stlačením + alebo - vyberte požadovaný PL/DPL.

Ukončenie režimu programovania

Vypnutím rádia ukončíte režim programovania.

© 2002, 2003, 2004 by Motorola, Inc.
Motorola Technology Sdn. Bhd. (Co. No. 455657-H)
Plot 2, Bayan Lepas Technoplex Industrial Park,
Mukim 12, S.W.D.,11900 Penang, Malaysia

Printed in Malaysia. 12/04. All Rights Reserved.
