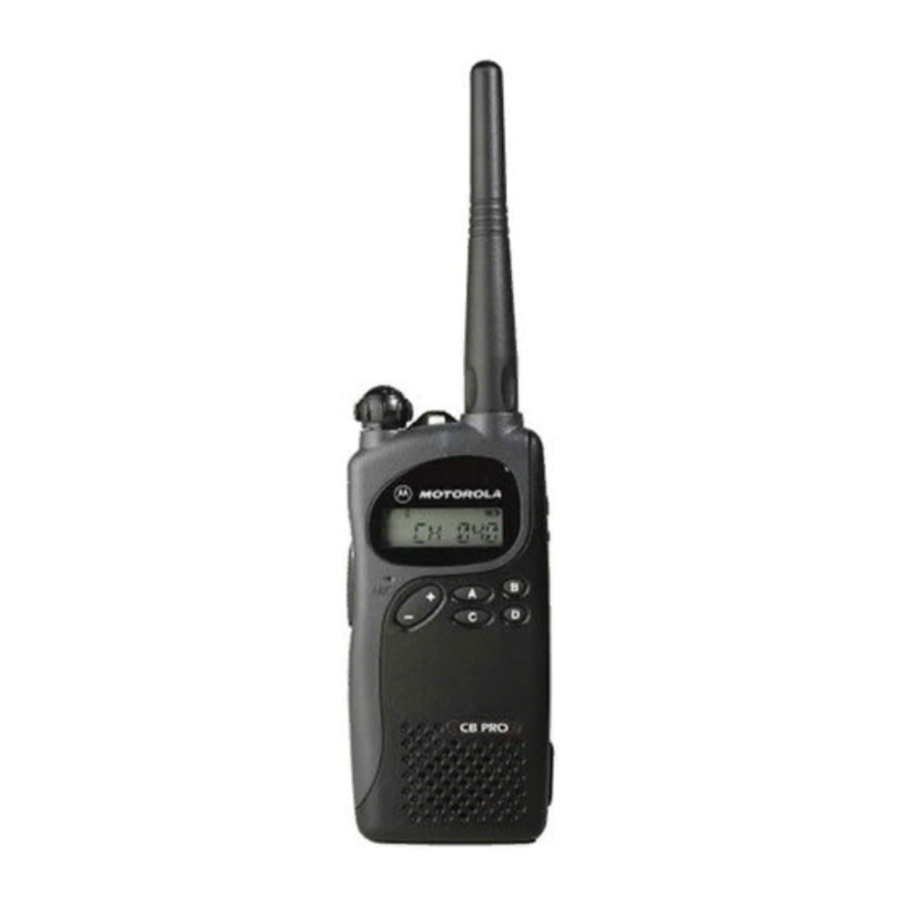

Motorola Alpha CB PRO - Panduan Pengguna Radio

Pendahuluan

Motorola CB PRO beroperasi pada frekuensi UHF Layanan Radio Band Warga (CBRS). Tidak memerlukan biaya layanan atau lisensi, dan dapat digunakan oleh siapa pun di Australia atau Selandia Baru.

CB PRO mendukung 40 saluran. Saluran 5 dan 35 ditetapkan HANYA untuk komunikasi darurat, dan komunikasi non-darurat harus dibatasi pada saluran lain. Saluran 22 dan 23 adalah saluran khusus penerimaan; oleh karena itu, tidak ada transmisi suara yang diizinkan pada saluran ini.

Saluran 1 hingga 8 ditetapkan sebagai saluran keluaran repeater; Saluran 31 hingga 38 adalah saluran masukan repeater yang sesuai. Saluran 1 hingga 8 dapat diaktifkan dengan menekan sebuah tombol untuk beroperasi dalam mode Talkaround (komunikasi titik ke titik, frekuensi tunggal) ketika tidak digunakan di lokasi repeater.

Mulai

Sebelum Anda mulai menggunakan radio, pastikan untuk melakukan hal berikut.

1. Setelah membuka radio dari kotaknya, pasang baterai dan antena ke radio seperti yang ditunjukkan.
2. Isi daya radio Anda (lihat "Mengisi Daya Radio Anda" untuk detailnya).
3. Atur level peredam (squelch) ke level yang sesuai berdasarkan lingkungan Anda (lihat "Level Peredam (Squelch)" di "Tombol Fungsi (A, B, C, D)" atau "Mengakses Parameter Mode Pemrograman" untuk detail lebih lanjut).

CATATAN: Jika saluran tertentu menerima banyak panggilan yang tidak diinginkan yang berasal dari radio yang bukan milik grup komunikasi Anda dan berada agak jauh, atau "derau latar" berlebihan, Anda dapat mencoba menyaring transmisi ini dengan memperketat peredam (squelch) saluran. Namun, memperketat peredam (squelch) dapat menyebabkan panggilan dari anggota grup komunikasi Anda yang lebih jauh juga ikut tersaring.

Menggunakan Kode PL dan DPL

Kode PL dan DPL memungkinkan Anda membuat beberapa grup komunikasi dalam satu saluran. Semua radio pada saluran tersebut dengan set kode Terima dan Kirim PL/DPL yang sama dapat berkomunikasi satu sama lain. Dalam kebanyakan kasus, radio lain pada saluran tersebut yang tidak diatur dengan kode apa pun, atau diatur dengan kode yang berbeda, tidak akan berpartisipasi dalam komunikasi.

CATATAN: Kode PL/DPL tidak menawarkan privasi lengkap, karena setiap pengguna radio dapat mendengarkan komunikasi pada saluran tersebut dengan menekan tombol Monitor.

Anda memiliki pilihan untuk memilih 001, 002, ..., 042, PL1, PL2, PL3 untuk kode PL, dan 043, 044, ..., 126 untuk kode DPL. Silakan merujuk ke bagian "Mengakses Parameter Mode Pemrograman" untuk detail dalam mengatur kode Terima dan Kirim PL/DPL untuk saluran yang Anda inginkan.

Frekuensi dan Kode PL

Kode DPL

Memasang dan Melepas Antena

Untuk Memasang Antena

1. Kencangkan antena ke radio dengan menempatkan ujung berulir antena ke Konektor Antena.
2. Putar antena searah jarum jam hingga kencang.

Untuk Melepas Antena

1. Putar antena berlawanan arah jarum jam hingga terlepas dari radio.

Memasang dan Melepas Baterai

Untuk Memasang Baterai

1. Sesuaikan slot baterai dengan alur pada radio.
2. Geser baterai ke atas hingga terdengar bunyi klik.

Untuk Melepas Baterai

1. Geser gesper baterai menjauh dari radio.
2. Geser baterai ke bawah.
3. Tarik baterai menjauh dari radio.

Memasang dan Melepas Klip Sabuk

Untuk Melepas Klip Sabuk

1. Masukkan ujung kunci di antara tab pelepas dan permukaan belakang radio.
2. Angkat tab pelepas.
3. Geser klip sabuk ke atas.

Untuk Memasang Klip Sabuk

1. Sejajarkan rel pemasangan radio dengan alur klip sabuk.
2. Geser klip sabuk ke bawah hingga terpasang pada tempatnya.

Mengisi Daya Perangkat Anda

1. Matikan radio Anda dan catu daya A/C ke pengisi daya Anda (jika menyala).
2. Tempatkan radio Anda di saku pengisi daya.
3. Nyalakan catu daya A/C pengisi daya.
4. Isi daya radio Anda hingga LED pengisi daya menunjukkan lampu hijau stabil (sekitar 2 jam kemudian).
5. Matikan catu daya A/C pengisi daya, dan keluarkan radio dari saku pengisi daya.
6. Nyalakan radio Anda; Anda akan melihat semua 3 bilah Indikator Level Baterai menyala.

Pindai

Pindai memungkinkan Anda memantau beberapa saluran dan menerima panggilan yang ditransmisikan pada saluran tersebut.

Selama pemindaian, ketika aktivitas terdeteksi yang memenuhi kondisi tanpa peredam (unsquelch), radio berhenti memindai dan beralih ke saluran tersebut; indikator menyala, dan nomor saluran ditampilkan. Ketika tidak ada aktivitas yang terdeteksi untuk waktu yang telah ditentukan sebelumnya, radio melanjutkan pemindaian.

Radio mentransmisikan pada Saluran Utama (saluran tempat radio memantau, sebelum pengguna mengaktifkan pemindaian), jika PTT ditekan selama pemindaian. Jika radio telah berhenti memindai, dan berubah ke saluran tertentu, semua aktivitas transmisi dan penerimaan dilakukan pada saluran tersebut.

• Tekan tombol Scan (Pindai) untuk mulai memindai saluran. Indikator berkedip untuk menunjukkan bahwa radio sedang memindai. Layar LCD menunjukkan Saluran Utama tempat pemindaian dimulai.
• Tekan tombol + untuk memindai saluran dalam urutan menaik, dan tombol - untuk memindai dalam urutan menurun.
• Tekan tombol Scan (Pindai) untuk berhenti memindai.

Menghapus Saluran Pindai Pengganggu

Saluran dengan aktivitas yang tidak diinginkan disebut Saluran Pengganggu. Anda dapat menghapus Saluran Pengganggu dari daftar pindai untuk sementara. Untuk menghapus Saluran Pengganggu

• Tekan tombol Nuisance Channel Delete (Hapus Saluran Pengganggu), ketika radio Anda berhenti di Saluran Pengganggu. Nada bernada tinggi terdengar.

Anda tidak dapat menghapus Home Channel (Saluran Utama) dari daftar pindai. Jika dicoba, nada bernada rendah terdengar, dan tidak ada tindakan yang diambil.
Untuk mengembalikan saluran yang dihapus ke dalam daftar pindai, mulai ulang pindai, atau cukup matikan radio Anda dan hidupkan kembali.

Detail Indikator Pengukur Baterai

Indikator	Level Baterai
	Baik
	Cukup
	Rendah
	Sangat Rendah
(berkedip)	Perlu Mengisi Ulang baterai Anda

Frekuensi yang Tersedia untuk Unit Anda

Ch.	Freq. (Hz)	Ch.	Freq. (Hz)	Ch.	Freq. (Hz)	Ch.	Freq. (Hz)	Ch.	Freq. (Hz)
1	476.425*	9	476.625	17	476.825	25	477.025	33	477.225
2	476.450*	10	476.650	18	476.850	26	477.050	34	477.250
3	476.475*	11	476.675	19	476.875	27	477.075	35	477.275†
4	476.500*	12	476.700	20	476.900	28	477.100	36	477.300
5	476.525*,†	13	476.725	21	476.925	29	477.125	37	477.325
6	476.550*	14	476.750	22	476.950‡	30	477.150	38	477.350
7	476.575*	15	476.775	23	476.975‡	31	477.175	39	477.375
8	476.600*	16	476.800	24	477.000	32	477.200	40	477.400

*. Saluran Repeater.
†. Frekuensi yang didedikasikan hanya untuk penggunaan darurat.
‡. Hanya menerima frekuensi.

Bagian dan Kontrol

Indikator LED

Warna LED	Kondisi	Indikasi
Merah	Menyala	Radio sedang mengirim.
	Berkedip	Tegangan baterai rendah.
Hijau	Menyala	Radio sedang menerima.

Kenop Nyala/Mati dan Volume

• Jika radio mati, putar kenop ini searah jarum jam untuk menyalakan radio.
• Jika radio menyala, putar kenop ini berlawanan arah jarum jam untuk mematikan radio.
• Putar kenop ini searah jarum jam untuk meningkatkan volume.
• Putar kenop ini berlawanan arah jarum jam untuk menurunkan volume.

Tombol Monitor

• Digunakan untuk memantau saluran untuk setiap aktivitas; squelch dinonaktifkan.

Tombol Push-to-Talk (PTT)

• Tekan dan berbicara ke mikrofon untuk mengirim pesan.
• Lepaskan dan dengarkan untuk menerima pesan.

Mikrofon

• Berbicara ke mikrofon saat mengirim pesan.

Tombol +/-

• Digunakan untuk memilih saluran dalam Mode Normal.
• Digunakan untuk memilih parameter dalam Mode Pemrograman.
• Digunakan untuk mengubah arah pemindaian.

Layar LCD

• Menampilkan saluran yang dipilih, parameter pemrograman, pesan status, dan setiap pesan kesalahan atau informasi.

Indikator LCD	Deskripsi	Fungsi
	Indikator kunci tombol	Menyala saat tombol Anda terkunci.
	Indikator level baterai	Menunjukkan sisa daya dalam baterai berdasarkan berapa banyak batang yang ditampilkan (lihat "Detail Indikator Pengukur Baterai").
	Indikator level daya	"L" menyala untuk menunjukkan radio mengirim dalam daya rendah; "H" menyala untuk menunjukkan radio mengirim dalam daya tinggi; "E" menyala untuk menunjukkan radio dalam daya rendah ekonomi.
	Indikator monitor	Menyala saat memantau saluran yang dipilih.
	Indikator Mode Pemrograman	Menyala saat dalam Mode Pemrograman.
	Indikator pemindaian	Berkedip saat pemindaian diaktifkan. Menyala saat ada beberapa aktivitas pada saluran.
	Indikator Kekuatan Sinyal	Menunjukkan kekuatan sinyal. Enam batang menunjukkan sinyal terkuat.
	Indikator Talkaround	Ditampilkan saat pengguna menekan tombol yang dapat diprogram Talkaround untuk mengaktifkan mode Talkaround (pengguna MEMILIH untuk TIDAK menggunakan repeater, tetapi untuk mengaktifkan komunikasi point-to-point). Tidak ditampilkan saat pengguna menekan tombol yang dapat diprogram Talkaround lagi untuk menonaktifkan mode Talkaround.

Tombol Fungsi (A, B, C, D)

• Fungsi berikut ditetapkan sebagai tekanan pendek (tekan dan lepas) atau tekanan lama (tekan dan tahan selama 1 detik).

Tombol	Fungsi
Lampu Latar	Menyalakan tampilan lampu latar atau mengalihkan tampilan lampu latar antara Nyala dan Mati, tergantung pada pengaturan yang diprogram (lihat "Mode Pemrograman").
Kunci Tombol *	Mengunci atau membuka kunci semua tombol kecuali Kenop PTT, Monitor, dan Nyala/Mati/Volume.
Hapus Saluran Pengganggu	Menghapus sementara saluran yang tidak diinginkan dari daftar pemindaian selama pemindaian.
Pilih Daya *	Memilih level daya yang diperlukan: Tinggi, Rendah, atau Rendah Ekonomi.
Pindai *	Memulai atau menghentikan pemindaian saluran.
Level Squelch *	Memilih level squelch yang diinginkan. Gunakan tombol +/- untuk memilih level yang diinginkan (Level 0 akan membuka squelch radio tanpa syarat, sedangkan Level 15 akan mengatur squelch terketat).
Tidak Ada Operasi	Tidak ada fungsi yang diprogram ke tombol ini.
Talkaround	Mengaktifkan atau menonaktifkan radio untuk mengirim dalam mode Talkaround.

*. Nilai parameter dipertahankan, bahkan setelah radio dimatikan.

• Fungsi default yang ditetapkan ke radio Anda dijelaskan dalam tabel di bawah ini.

Jenis Tekanan	Tombol A	Tombol B	Tombol C	Tombol D
Tekan Pendek	Pindai	Level Squelch	Talkaround	Lampu Latar
Tekan Lama	Hapus Saluran Pengganggu	Pilih Daya	Kunci Tombol	Tidak Ada Operasi

Mode Pemrograman

Mode ini memungkinkan Anda mengubah parameter fitur untuk meningkatkan penggunaan radio Anda.

Memasuki Mode Pemrograman

Jika radio Anda menyala, matikan. Tekan dan tahan tombol Monitor, lalu hidupkan radio Anda. Nada dering akan terdengar, menandakan bahwa radio Anda berada dalam Mode Pemrograman. Indikator K menyala dan RW ditampilkan.

Mengakses Parameter Mode Pemrograman

Parameter Mode Pemrograman dikelompokkan ke dalam dua kategori utama: RW (Radio Wide) dan Saluran (CH 001 - CH 040). Gunakan + atau - untuk memilih RW atau saluran yang diinginkan:
RW <--> CH 001 <--> CH 002 <-->.... <--> CH 040

Setelah Anda membuat pilihan yang sesuai, tekan PTT atau tombol Monitor untuk menggulir fitur yang tersedia. Tekan tombol +/- untuk menggulir parameter untuk setiap fitur.

Fitur yang tersedia Radio Wide (pengaturan default ditampilkan dalam huruf tebal jika ada):

Fitur	Rentang	Keterangan
Level Squelch (SQL-XX)	SQL-00, ..., SQL-06, ..., SQL-15	Pilih level rendah saat Anda perlu menerima sinyal yang sangat lemah, dan pilih level tinggi saat jarak komunikasi dekat.
Daftar Pemindaian 1 (SCANLST1)	1-01-XXX, ..., 1-16-XXX, XXX menunjukkan nomor saluran.	Anda dapat menyertakan hingga 16 saluran dalam daftar pemindaian. Saat pemindaian diaktifkan, hanya 16 saluran ini yang dipindai. Tekan + atau - untuk berpindah dari satu anggota daftar pemindaian ke yang lain. Untuk menyertakan saluran ke dalam daftar pemindaian, pertama, gunakan Tombol A untuk menggulir dalam urutan menaik, atau Tombol C untuk menggulir dalam urutan menurun ke saluran yang diperlukan; kemudian, tekan PTT untuk menyertakan saluran ini dalam daftar pemindaian. Untuk menghapus saluran dari daftar pemindaian, tekan Tombol D.
Pewaktu Habis Waktu (TOT-XXX)	TOT-OFF, TOT-001, ..., TOT-010	Ini menentukan durasi maksimum (dalam menit) yang dapat Anda transmisikan secara terus menerus.
Penghemat Baterai (BS-XXXX)	BS-OFF, BS-NORM, BS-ENH	Penghemat Baterai membantu memperpanjang masa pakai baterai Anda. Saat diaktifkan, ia mematikan sirkuit penerima radio secara berkala saat tidak ada aktivitas yang terdeteksi. BS-NORM (Normal) mematikan radio lebih jarang. BS-ENH (Ditingkatkan) mematikan penerima untuk durasi yang lebih lama; pilih ini jika Anda ingin memaksimalkan penghematan baterai.
Jenis Baterai (BT-XXXX)	BT-NIMH, BT-NICD, BT-ALK	Memilih jenis baterai yang digunakan radio Anda. Untuk model CB PRO, hanya baterai NIMH (Nikel Metal Hidrida) yang tersedia. Baterai NICD (Nikel Kadmium) atau ALK (Alkalin) tidak berlaku.
Volume Nada Peringatan (BEEP-X)	BEEP-OFF, BEEP-1, BEEP-2, BEEP-3	Memilih volume nada peringatan yang dibutuhkan. Pilih BEEP-OFF, jika Anda membutuhkan operasi yang tenang, atau BEEP-3, jika bekerja di lingkungan yang bising.
Pilih Saluran Utama (PRM-XXX)	PRM-OFF, PRM-001, ...., PRM-040	Saluran Utama adalah saluran yang ingin Anda habiskan sebagian besar waktu untuk memantau. Radio akan selalu beralih kembali ke Saluran Utama jika tidak aktif selama lebih dari waktu tunggu yang telah diprogram sebelumnya di saluran lain, dan setiap kali radio dihidupkan.
Pilih Lampu Latar (LGT-XXXX)	LGT-AUTO, LGT-TOGL	Memilih LGT-TOGL menjadikan tombol Backlight sebagai tombol untuk mengontrol status ON/OFF lampu latar LCD. Memilih LGT-AUTO mematikan lampu latar secara otomatis, jika tidak ada penekanan tombol selama lebih dari 5 detik. Menekan tombol Backlight memperpanjang waktu iluminasi.

Fitur yang tersedia per Saluran (pengaturan default ditampilkan dalam huruf tebal):

Fitur	Rentang	Keterangan
Terima Saluran PL/DPL (RPL-XXXX)	000, 001, ..., 126, PL1, PL2, PL3	Ini adalah kode PL atau DPL yang akan digunakan saluran untuk membungkam pesan yang diterima. 000 menunjukkan bahwa tidak ada PL/DPL yang digunakan untuk menerima, yaitu, radio beroperasi dalam mode squelch carrier. Tekan + atau - untuk memilih PL/DPL yang diinginkan.
PL/DPL Transmisi Saluran (TPL-XXXX)	000, 001, ..., 126, PL1, PL2, PL3	Ini adalah kode PL atau DPL yang akan digunakan saluran untuk mengirimkan pesan. 000 menunjukkan bahwa tidak ada PL/DPL yang digunakan untuk mengirim. Tekan + atau - untuk memilih PL/DPL yang diinginkan.

Keluar dari Mode Pemrograman

Matikan radio untuk keluar dari Mode Pemrograman.

© 2002, 2003, 2004 oleh Motorola, Inc.
Motorola Technology Sdn. Bhd. (Co. No. 455657-H)
Plot 2, Bayan Lepas Technoplex Industrial Park,
Mukim 12, S.W.D.,11900 Penang, Malaysia

Dicetak di Malaysia. 12/04. Semua Hak Dilindungi Undang-Undang.
