Manual Seri Motorola XiR

Menghidupkan atau Mematikan Radio

Tekan Tombol On/Off (Hidup/Mati) sebentar untuk menghidupkan radio, dan tekan serta tahan Tombol On/Off (Hidup/Mati) untuk mematikannya.

Menyesuaikan Volume

Putar Kenop Volume searah jarum jam untuk memperbesar volume atau berlawanan arah jarum jam untuk memperkecil volume.

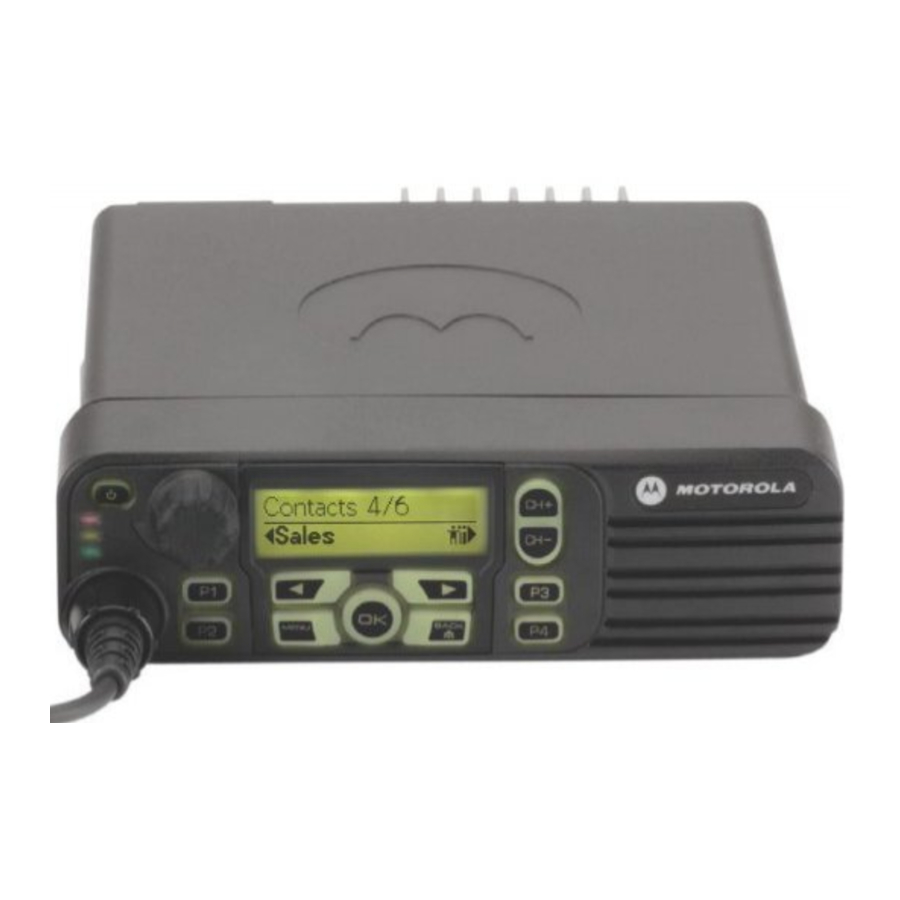

Kontrol Radio

Catat fungsi tombol yang dapat diprogram pada radio Anda di tempat kosong yang tersedia. SP mewakili Tekan Pendek, LP mewakili Tekan Lama.

1. Tombol On/Off (Hidup/Mati)
2. Kenop Volume
3. Tombol Depan P1 (Dapat Diprogram)
   SP: _____________ LP: _____________
4. Layar
5. Rocker Saluran
6. Speaker
7. Tombol Depan P3 (Dapat Diprogram)^‡
   SP: _____________ LP: _____________
8. Tombol Depan P4 (Dapat Diprogram)^‡
   SP: _____________ LP: _____________
9. Tombol Navigasi Menu^‡
10. Tombol Depan P2 (Dapat Diprogram)
    SP: _____________ LP: _____________
11. Konektor Aksesori
12. Indikator LED

^‡ Bukan untuk model radio Layar Numerik

Indikator LED

• Merah berkedip – Radio menerima transmisi Darurat atau gagal dalam uji mandiri saat dihidupkan.
• Kuning menyala – Radio menerima permintaan Panggilan Pribadi, atau memantau saluran.
• Kuning berkedip – Radio sedang memindai aktivitas atau menerima Peringatan Panggilan, atau semua saluran Linked Capacity Plus lokal sedang sibuk
• Kuning berkedip ganda – Radio tidak lagi terhubung ke repeater saat berada di Capacity Plus atau Linked Capacity Plus, semua saluran Capacity Plus atau saluran Linked Capacity Plus saat ini sedang sibuk.
• Kuning berkedip cepat – Radio sedang mencari situs baru.
• Hijau menyala – Radio sedang mentransmisikan.
• Hijau berkedip – Radio sedang dihidupkan, menerima panggilan atau data yang tidak diaktifkan privasinya, atau mendeteksi aktivitas melalui udara.
• Hijau berkedip cepat – Radio menerima panggilan atau data yang diaktifkan privasinya.

Untuk Capacity Plus dan Linked Capacity Plus, tidak ada indikasi LED saat radio mendeteksi aktivitas melalui udara.
