Manuale della serie Motorola XiR

Accensione o spegnimento della radio

Premere brevemente il pulsante di accensione/spegnimento per accendere la radio, tenere premuto il pulsante di accensione/spegnimento per spegnerla.

Regolazione del volume

Ruotare la manopola del volume in senso orario per aumentare il volume o in senso antiorario per diminuirlo.

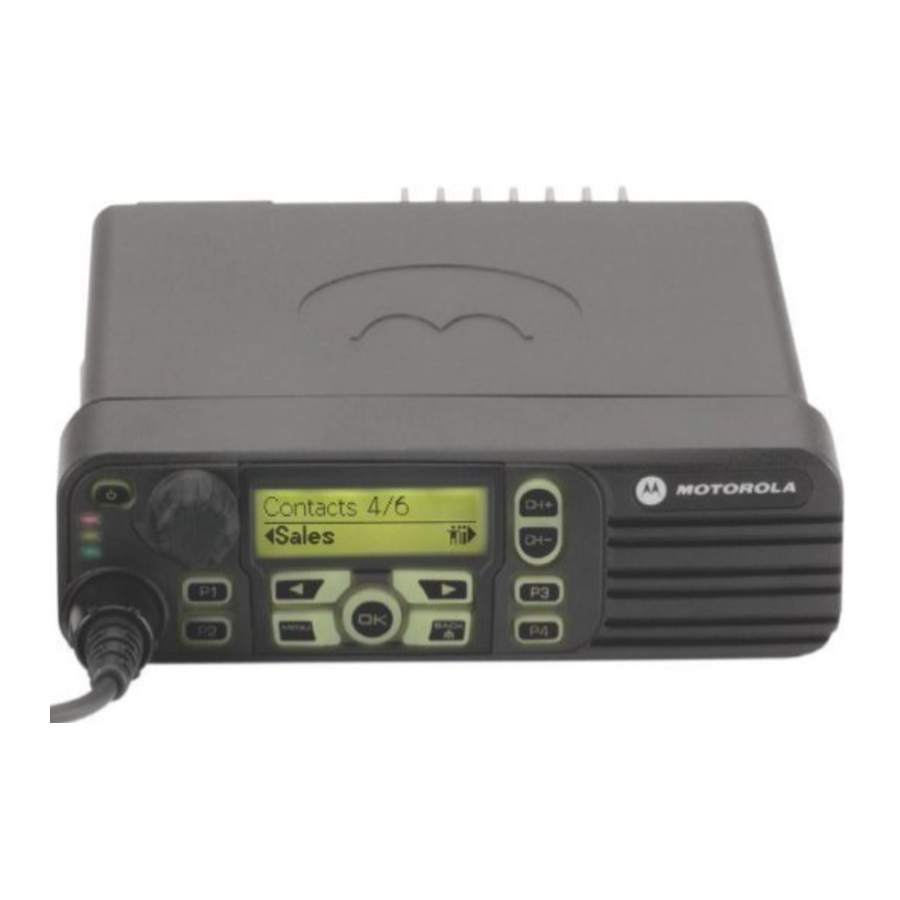

Comandi della radio

Annota le funzioni programmabili dei pulsanti della tua radio negli spazi vuoti forniti. SP rappresenta Pressione breve, LP rappresenta Pressione lunga.

1. Pulsante di accensione/spegnimento
2. Manopola del volume
3. Pulsante anteriore P1 (programmabile)
   SP: _____________ LP: _____________
4. Display
5. Selettore canale
6. Altoparlante
7. Pulsante anteriore P3 (programmabile)^‡
   SP: _____________ LP: _____________
8. Pulsante anteriore P4 (programmabile)^‡
   SP: _____________ LP: _____________
9. Pulsanti di navigazione nel menu^‡
10. Pulsante anteriore P2 (programmabile)
    SP: _____________ LP: _____________
11. Connettore accessori
12. Indicatori LED

^‡ Non per i modelli di radio con display numerico

Indicatori LED

• Rosso lampeggiante: la radio sta ricevendo una trasmissione di emergenza o non ha superato l'autotest all'accensione.
• Giallo fisso: la radio sta ricevendo una richiesta di chiamata privata o sta monitorando un canale.
• Giallo lampeggiante: la radio sta cercando attività o sta ricevendo un avviso di chiamata oppure tutti i canali Linked Capacity Plus locali sono occupati
• Giallo a doppio lampeggio: la radio non è più connessa al ripetitore mentre è in Capacity Plus o Linked Capacity Plus, tutti i canali Capacity Plus o i canali Linked Capacity Plus sono attualmente occupati.
• Giallo a lampeggio rapido: la radio sta cercando un nuovo sito.
• Verde fisso: la radio sta trasmettendo.
• Verde lampeggiante: la radio si sta accendendo, sta ricevendo una chiamata o dati non abilitati alla privacy oppure sta rilevando attività via etere.
• Verde a lampeggio rapido: la radio sta ricevendo una chiamata o dati abilitati alla privacy.

Per Capacity Plus e Linked Capacity Plus, non è presente alcuna indicazione LED quando la radio sta rilevando attività via etere.
