Motorola XiR Series-manual

Slå radioen på eller av

Trykk kort på Av/på-knappen for å slå på radioen, og trykk og hold inne Av/på-knappen for å slå den av.

Justere volumet

Vri volumknappen med klokken for å øke volumet eller mot klokken for å redusere volumet.

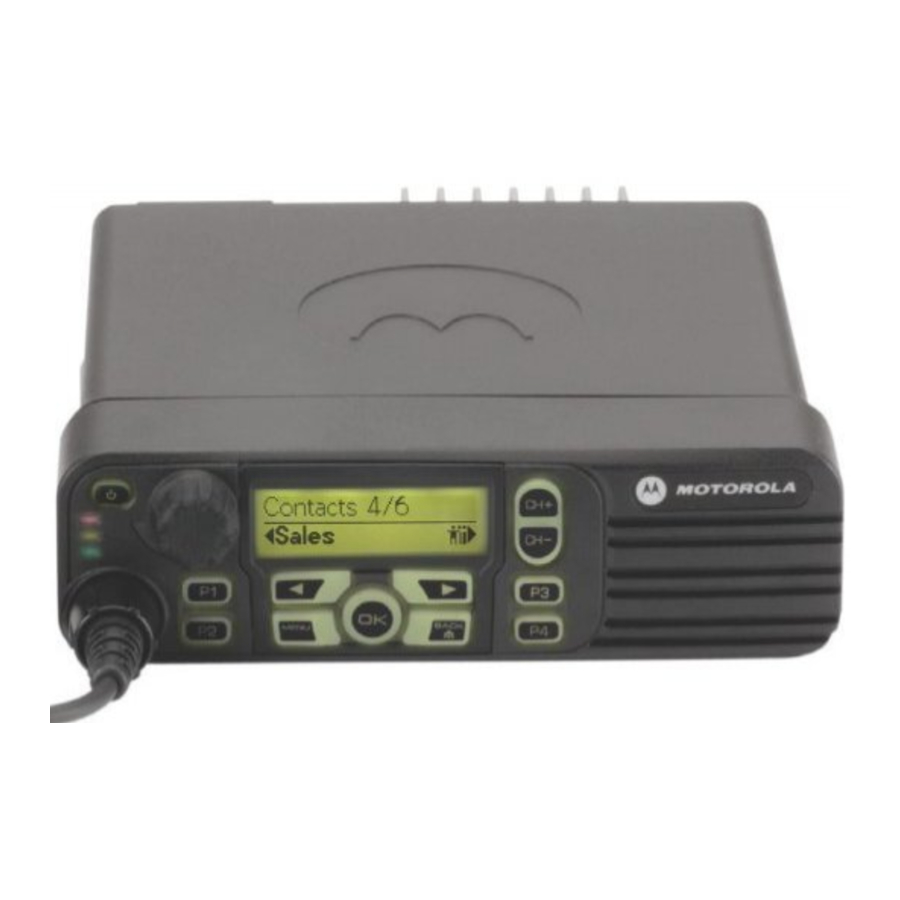

Radiokontroller

Registrer radioens programmerbare knappefunksjoner i de tomme feltene. SP står for Short Press (kort trykk), LP står for Long Press (langt trykk).

1. Av/på-knapp
2. Volumknapp
3. Frontknapp P1 (programmerbar)
   SP: _____________ LP: _____________
4. Skjerm
5. Kanalknapp
6. Høyttaler
7. Frontknapp P3 (programmerbar)^‡
   SP: _____________ LP: _____________
8. Frontknapp P4 (programmerbar)^‡
   SP: _____________ LP: _____________
9. Menynavigasjonsknapper^‡
10. Frontknapp P2 (programmerbar)
    SP: _____________ LP: _____________
11. Tilbehørskontakt
12. LED-indikatorer

^‡ Ikke for radiomodeller med numerisk skjerm

LED-indikatorer

• Blinker rødt – Radioen mottar en nødoverføring eller har mislyktes i selvtesten ved oppstart.
• Lyser gult – Radioen mottar en forespørsel om en privat samtale, eller overvåker en kanal.
• Blinker gult – Radioen søker etter aktivitet eller mottar et samtalevarsel, eller alle lokale Linked Capacity Plus-kanaler er opptatt
• Dobbel blinkende gult – Radioen er ikke lenger koblet til repeateren mens den er i Capacity Plus eller Linked Capacity Plus, alle Capacity Plus-kanaler eller Linked Capacity Plus-kanaler er for øyeblikket opptatt.
• Raskt blinkende gult – Radioen søker etter et nytt sted.
• Lyser grønt – Radioen overfører.
• Blinker grønt – Radioen slås på, mottar en samtale eller data som ikke er personvernaktivert, eller oppdager aktivitet over luften.
• Raskt blinkende grønt – Radioen mottar en personvernaktivert samtale eller data.

For Capacity Plus og Linked Capacity Plus er det ingen LED-indikasjon når radioen oppdager aktivitet over luften.

Last ned manual

Her kan du laste ned fullstendig pdf-versjon av manualen, den kan inneholde ytterligere sikkerhetsinstruksjoner, garantiinformasjon, FCC-regler, etc.
