Ръководство за Motorola XiR Series

Включване или изключване на радиото

Натиснете за кратко бутона за включване/изключване, за да включите радиото, и натиснете и задръжте бутона за включване/изключване, за да го изключите.

Регулиране на силата на звука

Завъртете копчето за сила на звука по посока на часовниковата стрелка, за да увеличите силата на звука, или обратно на часовниковата стрелка, за да я намалите.

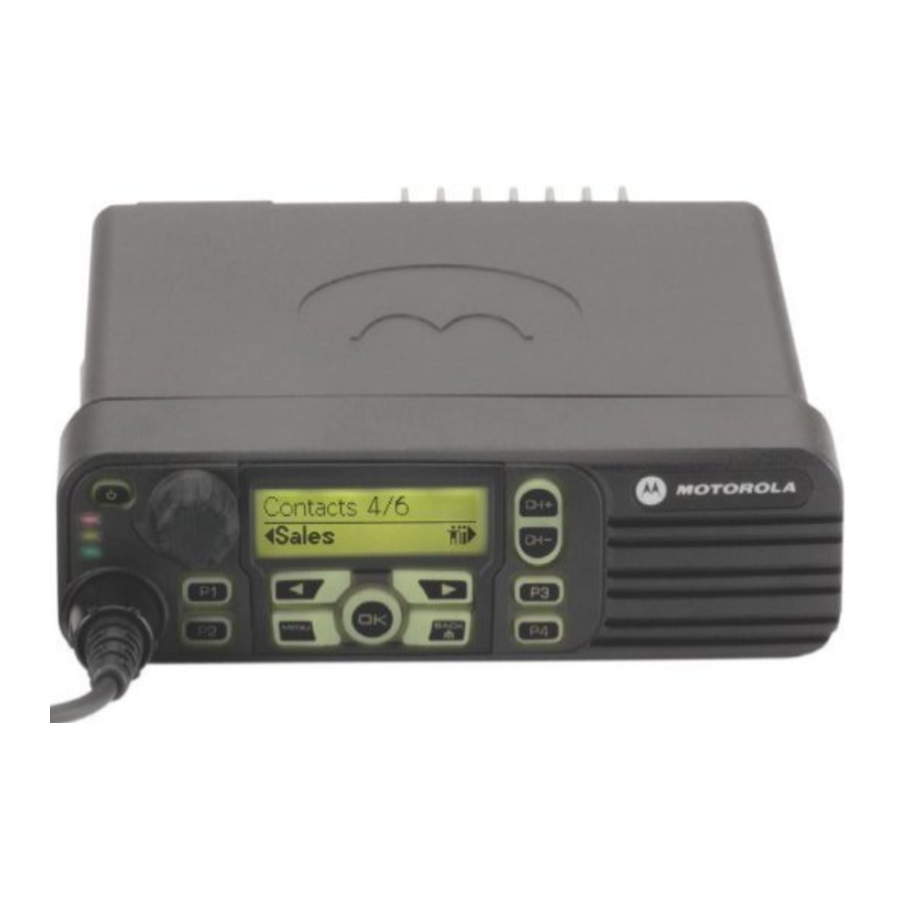

Управление на радиото

Запишете функциите на програмируемите бутони на вашето радио в предоставените празни места. SP представлява кратко натискане, LP представлява дълго натискане.

1. Бутон за включване/изключване
2. Копче за сила на звука
3. Преден бутон P1 (програмируем)
   SP: _____________ LP: _____________
4. Дисплей
5. Превключвател на канали
6. Високоговорител
7. Преден бутон P3 (програмируем)^‡
   SP: _____________ LP: _____________
8. Преден бутон P4 (програмируем)^‡
   SP: _____________ LP: _____________
9. Бутони за навигация в менюто^‡
10. Преден бутон P2 (програмируем)
    SP: _____________ LP: _____________
11. Конектор за аксесоари
12. LED индикатори

^‡ Не е за модели радиостанции с цифров дисплей

LED индикатори

• Мигащо червено – Радиото получава спешно предаване или е преминало неуспешно самотеста при включване.
• Непрекъснато жълто – Радиото получава заявка за лично повикване или наблюдава канал.
• Мигащо жълто – Радиото сканира за активност или получава предупреждение за повикване, или всички локални канали Linked Capacity Plus са заети
• Двойно мигащо жълто – Радиото вече не е свързано към ретранслатора, докато е в Capacity Plus или Linked Capacity Plus, всички Capacity Plus канали или Linked Capacity Plus канали са в момента заети.
• Бързо мигащо жълто – Радиото търси нов сайт.
• Непрекъснато зелено – Радиото предава.
• Мигащо зелено – Радиото се включва, получава повикване или данни без активирана поверителност или открива активност във въздуха.
• Бързо мигащо зелено – Радиото получава повикване или данни с активирана поверителност.

За Capacity Plus и Linked Capacity Plus няма LED индикация, когато радиото открива активност във въздуха.

Изтегли ръководство

Тук можете да изтеглите пълната версия на ръководството в pdf формат, което може да съдържа допълнителни инструкции за безопасност, информация за гаранцията, правила на FCC и др.

Изтегли Ръководство за Motorola XiR Series
