Руководство по эксплуатации Motorola XiR Series

Включение и выключение радиостанции

Кратковременно нажмите кнопку включения/выключения, чтобы включить радиостанцию, и нажмите и удерживайте кнопку включения/выключения, чтобы выключить ее.

Регулировка громкости

Поверните ручку регулировки громкости по часовой стрелке, чтобы увеличить громкость, или против часовой стрелки, чтобы уменьшить громкость.

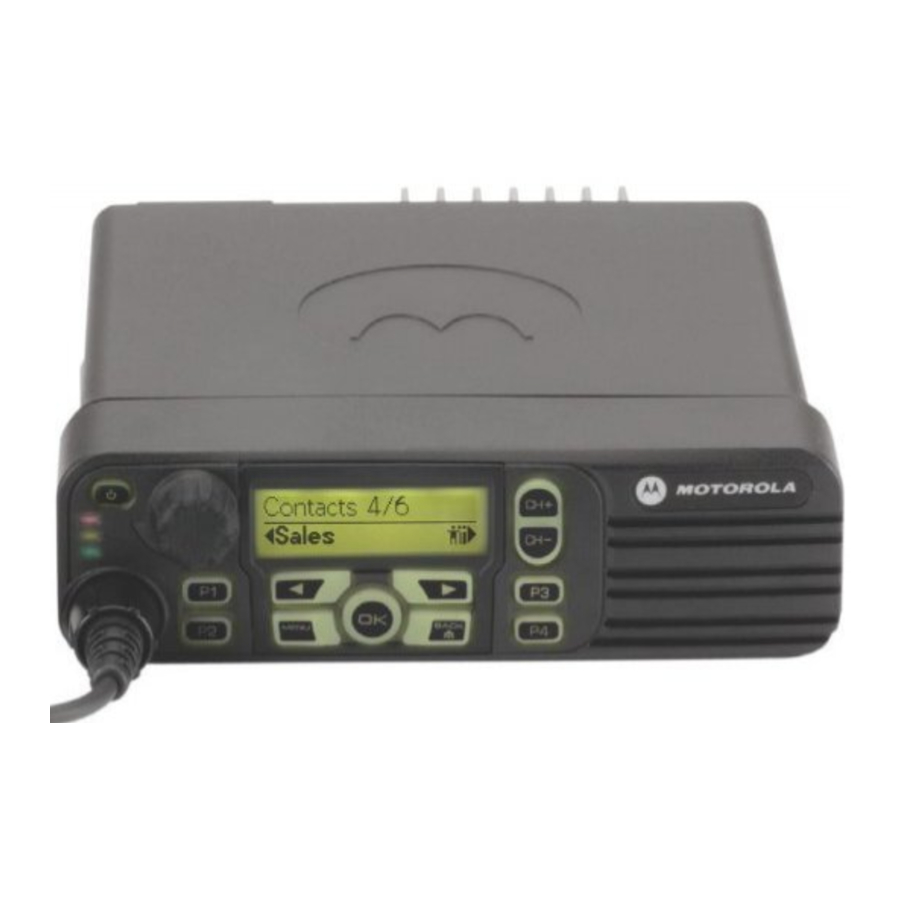

Элементы управления радиостанцией

Запишите функции программируемых кнопок вашей радиостанции в предоставленных пустых полях. SP обозначает короткое нажатие (Short Press), LP обозначает долгое нажатие (Long Press).

1. Кнопка включения/выключения
2. Ручка регулировки громкости
3. Передняя кнопка P1 (программируемая)
   SP: _____________ LP: _____________
4. Дисплей
5. Переключатель каналов
6. Динамик
7. Передняя кнопка P3 (программируемая)^‡
   SP: _____________ LP: _____________
8. Передняя кнопка P4 (программируемая)^‡
   SP: _____________ LP: _____________
9. Кнопки навигации по меню^‡
10. Передняя кнопка P2 (программируемая)
    SP: _____________ LP: _____________
11. Разъем для аксессуаров
12. Светодиодные индикаторы

^‡ Не для моделей радиостанций с цифровым дисплеем

Светодиодные индикаторы

• Мигает красным – Радиостанция принимает экстренную передачу или не прошла самотестирование при включении.
• Горит желтым – Радиостанция принимает запрос на частный вызов или отслеживает канал.
• Мигает желтым – Радиостанция сканирует активность или получает оповещение о вызове, или все локальные каналы Linked Capacity Plus заняты.
• Двойное мигание желтым – Радиостанция больше не подключена к ретранслятору, находясь в Capacity Plus или Linked Capacity Plus, все каналы Capacity Plus или Linked Capacity Plus в данный момент заняты.
• Быстро мигает желтым – Радиостанция ищет новый сайт.
• Горит зеленым – Радиостанция передает.
• Мигает зеленым – Радиостанция включается, принимает вызов или данные, не поддерживающие конфиденциальность, или обнаруживает активность в эфире.
• Быстро мигает зеленым – Радиостанция принимает вызов или данные с поддержкой конфиденциальности.

Для Capacity Plus и Linked Capacity Plus нет светодиодной индикации, когда радиостанция обнаруживает активность в эфире.
