Manual de la serie Motorola XiR

Encendido y apagado de la radio

Pulse brevemente el botón de encendido/apagado para encender la radio, y manténgalo pulsado para apagarla.

Ajuste del volumen

Gire el mando de volumen en el sentido de las agujas del reloj para aumentar el volumen o en el sentido contrario para disminuirlo.

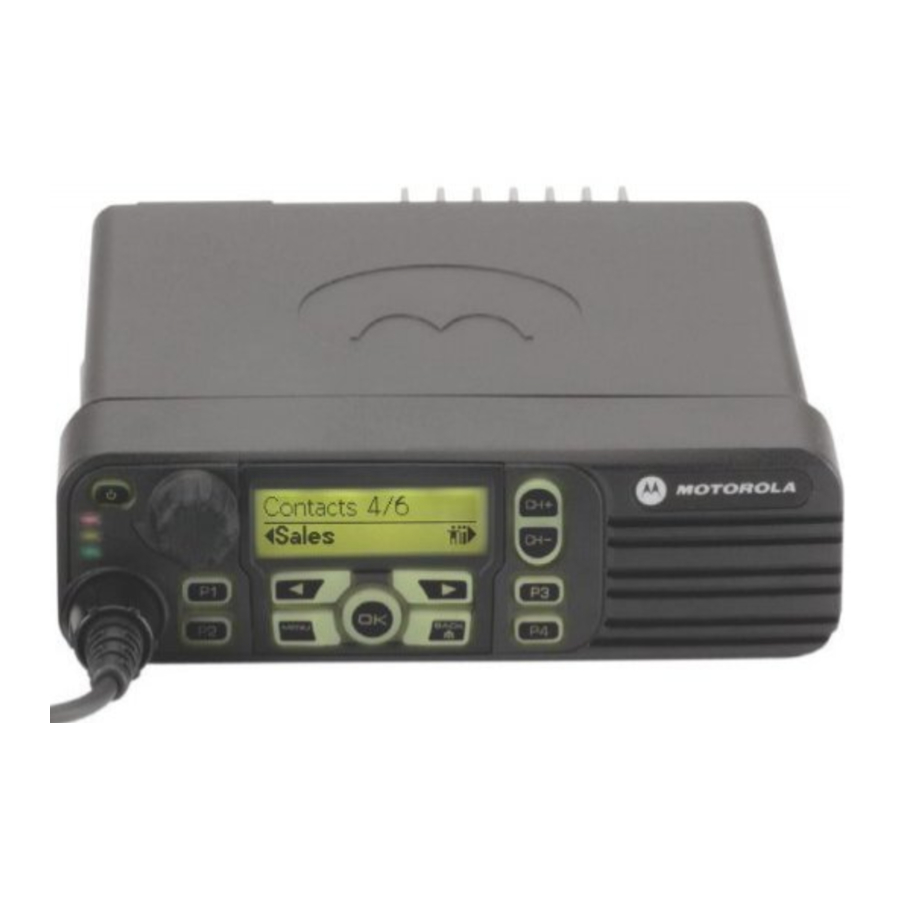

Controles de la radio

Registre las funciones de los botones programables de su radio en los espacios en blanco provistos. SP representa pulsación corta, LP representa pulsación larga.

1. Botón de encendido/apagado
2. Mando de volumen
3. Botón frontal P1 (programable)
   SP: _____________ LP: _____________
4. Pantalla
5. Selector de canales
6. Altavoz
7. Botón frontal P3 (programable)^‡
   SP: _____________ LP: _____________
8. Botón frontal P4 (programable)^‡
   SP: _____________ LP: _____________
9. Botones de navegación del menú^‡
10. Botón frontal P2 (programable)
    SP: _____________ LP: _____________
11. Conector de accesorios
12. Indicadores LED

^‡ No para modelos de radio con pantalla numérica

Indicadores LED

• Rojo parpadeante: la radio está recibiendo una transmisión de emergencia o ha fallado la autoprueba al encenderse.
• Amarillo fijo: la radio está recibiendo una solicitud de llamada privada o está monitoreando un canal.
• Amarillo parpadeante: la radio está buscando actividad o recibiendo una alerta de llamada, o todos los canales locales de Linked Capacity Plus están ocupados.
• Amarillo parpadeante doble: la radio ya no está conectada al repetidor mientras está en Capacity Plus o Linked Capacity Plus, todos los canales de Capacity Plus o Linked Capacity Plus están actualmente ocupados.
• Amarillo parpadeante rápido: la radio está buscando un nuevo sitio.
• Verde fijo: la radio está transmitiendo.
• Verde parpadeante: la radio se está encendiendo, recibiendo una llamada o datos no habilitados para la privacidad, o detectando actividad en el aire.
• Verde parpadeante rápido: la radio está recibiendo una llamada o datos habilitados para la privacidad.

Para Capacity Plus y Linked Capacity Plus, no hay indicación LED cuando la radio está detectando actividad en el aire.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de la serie Motorola XiR
