Manual da Série Motorola XiR

Ligar ou desligar o rádio

Pressione brevemente o botão On/Off (Ligar/Desligar) para ligar o rádio e pressione e segure o botão On/Off (Ligar/Desligar) para desligá-lo.

Ajustar o volume

Gire o botão de volume no sentido horário para aumentar o volume ou no sentido anti-horário para diminuir o volume.

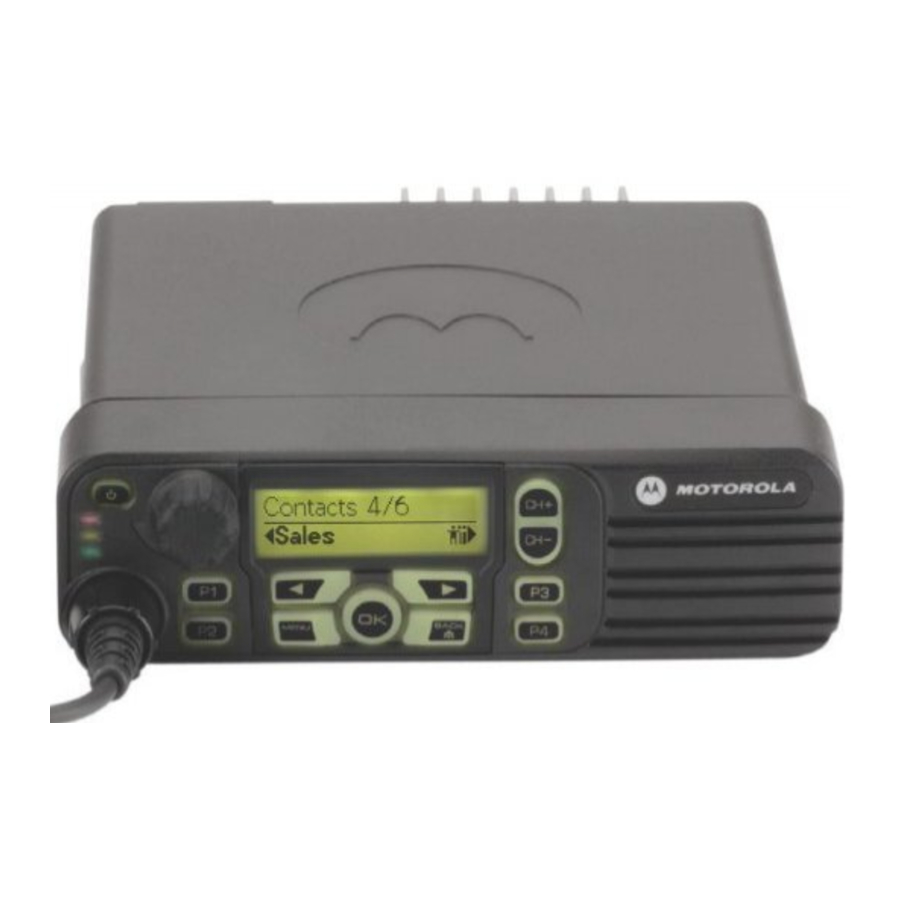

Controles do rádio

Registre as funções dos botões programáveis do seu rádio nos espaços fornecidos. SP representa Short Press (Pressão curta), LP representa Long Press (Pressão longa).

1. Botão On/Off (Ligar/Desligar)
2. Botão de volume
3. Botão frontal P1 (programável)
   SP: _____________ LP: _____________
4. Visor
5. Botão seletor de canal
6. Alto-falante
7. Botão frontal P3 (programável)^‡
   SP: _____________ LP: _____________
8. Botão frontal P4 (programável)^‡
   SP: _____________ LP: _____________
9. Botões de navegação do menu^‡
10. Botão frontal P2 (programável)
    SP: _____________ LP: _____________
11. Conector de acessório
12. Indicadores de LED

^‡ Não para modelos de rádio com visor numérico

Indicadores de LED

• Vermelho piscando – O rádio está recebendo uma transmissão de emergência ou falhou no autoteste ao ser ligado.
• Amarelo fixo – O rádio está recebendo uma solicitação para uma Chamada Privada ou monitorando um canal.
• Amarelo piscando – O rádio está procurando por atividade ou recebendo um Alerta de Chamada, ou todos os canais locais do Linked Capacity Plus estão ocupados
• Amarelo piscando duas vezes – O rádio não está mais conectado ao repetidor enquanto estiver no Capacity Plus ou Linked Capacity Plus, todos os canais do Capacity Plus ou canais do Linked Capacity Plus estão atualmente ocupados.
• Amarelo piscando rapidamente – O rádio está procurando um novo site.
• Verde fixo – O rádio está transmitindo.
• Verde piscando – O rádio está ligando, recebendo uma chamada ou dados não habilitados para privacidade ou detectando atividade no ar.
• Verde piscando rapidamente – O rádio está recebendo uma chamada ou dados habilitados para privacidade.

Para Capacity Plus e Linked Capacity Plus, não há indicação de LED quando o rádio está detectando atividade no ar.

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.
