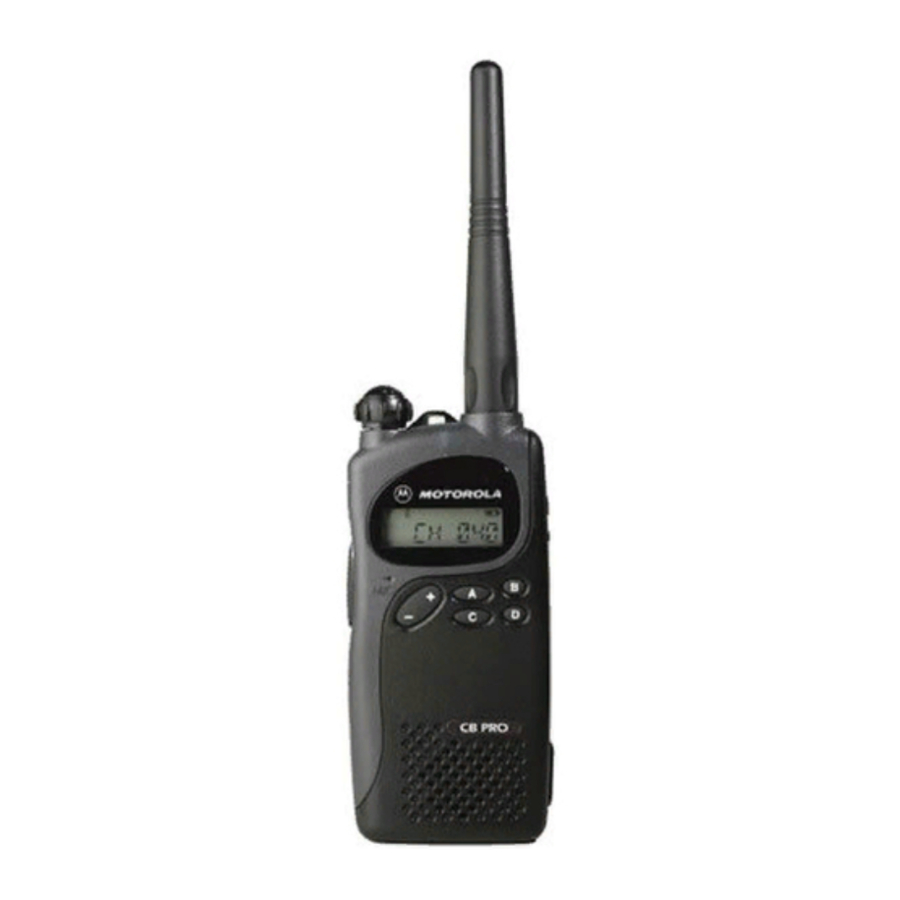

Manual do Usuário do Rádio Motorola Alpha CB PRO

Introdução

O Motorola CB PRO opera nas frequências UHF do Serviço de Rádio da Faixa do Cidadão (CBRS). Ele não exige taxas de serviço ou licenças e pode ser usado por qualquer pessoa na Austrália ou Nova Zelândia.

O CB PRO suporta 40 canais. Os canais 5 e 35 são designados APENAS para comunicações de emergência, e as comunicações não urgentes devem ser restritas aos outros canais. Os canais 22 e 23 são canais somente de recepção; portanto, nenhuma transmissão de voz é permitida nesses canais.

Os canais de 1 a 8 são designados como canais de saída de repetidor; os canais de 31 a 38 são os canais de entrada de repetidor designados correspondentes. Os canais de 1 a 8 podem ser ativados com o pressionar de um botão para operar no modo Talkaround (comunicações ponto a ponto, de frequência única) quando não usados na localidade de repetidores.

Começando

Antes de começar a usar seu rádio, certifique-se de fazer o seguinte.

1. Depois de desembalar o rádio da caixa, conecte a bateria e a antena ao rádio, conforme mostrado.
2. Carregue seu rádio (consulte "Carregando seu rádio" para obter detalhes).
3. Defina o nível do squelch para um nível adequado com base no seu ambiente (consulte "Nível de Squelch" em "Botões de Função (A, B, C, D)" ou "Acessando os Parâmetros do Modo de Programação" para obter mais detalhes).

OBSERVAÇÃO: Se um determinado canal receber muitas chamadas indesejadas vindas de rádios que não pertencem ao seu grupo de comunicação e estão a alguma distância, ou o "ruído de fundo" for excessivo, você pode tentar filtrar essas transmissões apertando o squelch do canal. No entanto, apertar o squelch pode fazer com que chamadas de membros do seu grupo de comunicação que estão mais distantes também sejam filtradas.

Usando os Códigos PL e DPL

Os códigos PL e DPL permitem que você crie vários grupos de comunicação dentro de um único canal. Todos os rádios nesse canal com o mesmo conjunto de códigos PL/DPL de Recebimento e Transmissão podem se comunicar entre si. Na maioria dos casos, outros rádios nesse canal que não estejam definidos com nenhum código, ou que estejam definidos com códigos diferentes, não participarão das comunicações.

OBSERVAÇÃO: Os códigos PL/DPL não oferecem privacidade completa, pois qualquer usuário de rádio pode ouvir as comunicações nesse canal pressionando o botão Monitor.

Você tem a opção de selecionar 001, 002, ..., 042, PL1, PL2, PL3 para códigos PL e 043, 044, ..., 126 para códigos DPL. Consulte a seção "Acessando os Parâmetros do Modo de Programação" para obter detalhes sobre como definir os códigos PL/DPL de Recebimento e Transmissão para os canais desejados.

Frequências e Códigos PL

Códigos DPL

Anexando e Removendo a Antena

Para Anexar a Antena

1. Prenda a antena ao rádio colocando a extremidade rosqueada da antena no Conector da Antena.
2. Gire a antena no sentido horário até apertar.

Para Remover a Antena

1. Gire a antena no sentido anti-horário até que ela se desengate do rádio.

Anexando e Removendo a Bateria

Para Anexar a Bateria

1. Encaixe os slots da bateria com os sulcos no rádio.
2. Deslize a bateria para cima até ouvir um clique.

Para Remover a Bateria

1. Deslize o fecho da bateria para longe do rádio.
2. Deslize a bateria para baixo.
3. Puxe a bateria para longe do rádio.

Anexando e Removendo o Clipe de Cinto

Para Remover o Clipe de Cinto

1. Insira a extremidade de uma chave entre a aba de liberação e a superfície traseira do rádio.
2. Levante a aba de liberação.
3. Deslize o clipe de cinto para cima.

Para Anexar o Clipe de Cinto

1. Alinhe os trilhos de montagem do rádio com os sulcos do clipe de cinto.
2. Deslize o clipe de cinto para baixo até que ele se encaixe no lugar.

Carregando seu Dispositivo

1. Desligue seu rádio e a fonte de alimentação A/C do seu carregador (se estiverem ligados).
2. Coloque seu rádio no compartimento do carregador.
3. Ligue a fonte de alimentação A/C do carregador.
4. Carregue seu rádio até que o LED do carregador mostre uma luz verde constante (cerca de 2 horas depois).
5. Desligue a fonte de alimentação A/C do carregador e remova o rádio do compartimento do carregador.
6. Ligue seu rádio; você deve ver todas as 3 barras do Indicador de Nível da Bateria iluminadas.

Scan

O Scan permite que você monitore vários canais e receba chamadas que são transmitidas neles.

Durante o scan, quando a atividade é detectada que atende à condição de desativação do squelch, o rádio para de escanear e muda para esse canal; o indicador é iluminado e o número do canal é exibido. Quando nenhuma atividade é detectada por um tempo predefinido, o rádio retoma a varredura.

O rádio transmite no Canal Inicial (o canal que o rádio estava monitorando antes de o usuário ativar a varredura), se o PTT for pressionado durante a varredura. Se o rádio parou de escanear e mudou para um canal específico, todas as atividades de transmissão e recebimento são realizadas nesse canal.

• Pressione o botão Scan para iniciar a varredura do canal. O indicador pisca para indicar que o rádio está escaneando. A tela LCD mostra o Canal Inicial onde o scan começou.
• Pressione o botão + para escanear os canais em ordem crescente e o botão - para escanear em ordem decrescente.
• Pressione o botão Scan para parar a varredura.

Excluindo um Canal de Scan Incômodo

Um canal com atividade indesejada é chamado de Canal Incômodo. Você pode remover um Canal Incômodo da lista de scan temporariamente. Para remover um Canal Incômodo

• Pressione o botão Nuisance Channel Delete quando seu rádio parar em um Canal Incômodo. Um tom agudo é ouvido.

Você não pode remover o Canal Inicial da lista de scan. Se tentado, um tom grave é ouvido e nenhuma ação é tomada.
Para restabelecer os canais excluídos na lista de scan, reinicie o scan ou simplesmente desligue seu rádio e ligue-o novamente.

Detalhes do Indicador do Medidor de Bateria

Indicador	Nível da Bateria
	Bom
	Suficiente
	Baixo
	Muito Baixo
(piscando)	Precisa recarregar sua bateria

Frequências disponíveis para sua unidade

Ch.	Freq. (Hz)	Ch.	Freq. (Hz)	Ch.	Freq. (Hz)	Ch.	Freq. (Hz)	Ch.	Freq. (Hz)
1	476.425*	9	476.625	17	476.825	25	477.025	33	477.225
2	476.450*	10	476.650	18	476.850	26	477.050	34	477.250
3	476.475*	11	476.675	19	476.875	27	477.075	35	477.275†
4	476.500*	12	476.700	20	476.900	28	477.100	36	477.300
5	476.525*,†	13	476.725	21	476.925	29	477.125	37	477.325
6	476.550*	14	476.750	22	476.950‡	30	477.150	38	477.350
7	476.575*	15	476.775	23	476.975‡	31	477.175	39	477.375
8	476.600*	16	476.800	24	477.000	32	477.200	40	477.400

*. Canais repetidores.
†. Frequências dedicadas apenas para uso em emergências.
‡. Receber apenas frequências.

Peças e Controles

Indicadores de LED

Cor do LED	Estado	Indicação
Vermelho	Iluminado	O rádio está transmitindo.
	Piscando	A tensão da bateria está baixa.
Verde	Iluminado	O rádio está recebendo.

Botão liga/desliga e de volume

• Se o rádio estiver desligado, gire este botão no sentido horário para ligá-lo.
• Se o rádio estiver ligado, gire este botão no sentido anti-horário para desligá-lo.
• Gire este botão no sentido horário para aumentar o volume.
• Gire este botão no sentido anti-horário para diminuir o volume.

Botão Monitor

• Usado para monitorar o canal em busca de qualquer atividade; o silenciador é desativado.

Botão Push-to-Talk (PTT)

• Pressione e fale no microfone para enviar a mensagem.
• Solte e ouça para receber mensagens.

Microfone

• Fale no microfone ao enviar a mensagem.

Botão +/-

• Usado para selecionar um canal no Modo Normal.
• Usado para selecionar um parâmetro no Modo de Programação.
• Usado para alterar a direção da varredura.

Tela LCD

• Exibe o canal selecionado, os parâmetros de programação, as mensagens de status e quaisquer mensagens de erro ou informação.

Indicador LCD	Descrição	Função
	Indicador de bloqueio do teclado	Acende quando seu teclado está bloqueado.
	Indicador do nível da bateria	Mostra a carga restante na bateria com base em quantas barras são exibidas (consulte "Detalhes do indicador do medidor de bateria").
	Indicador de nível de potência	"L" acende para indicar que o rádio transmite em baixa potência; "H" acende para indicar que o rádio transmite em alta potência; "E" acende para indicar que o rádio está em baixa potência econômica.
	Indicador do monitor	Acende ao monitorar um canal selecionado.
	Indicador do modo de programação	Acende quando está no Modo de Programação.
	Indicador de varredura	Pisca quando a varredura é ativada. Acende quando há alguma atividade em um canal.
	Indicador de força do sinal	Mostra a força do sinal. Seis barras indicam o sinal mais forte.
	Indicador Talkaround	Mostrado quando o usuário pressiona o botão programável Talkaround para habilitar o modo Talkaround (o usuário escolhe NÃO usar o repetidor, mas habilitar as comunicações ponto a ponto). Não é mostrado quando o usuário pressiona o botão programável Talkaround novamente para desabilitar o modo Talkaround.

Botões de função (A, B, C, D)

• As seguintes funções são atribuídas como pressão curta (pressionar e soltar) ou pressão longa (pressionar e segurar por 1 segundo).

Botão	Função
Luz de fundo	Liga o visor da luz de fundo ou alterna o visor da luz de fundo entre Ligado e Desligado, dependendo das configurações programadas (consulte "Modo de programação").
Bloqueio do teclado *	Bloqueia ou desbloqueia todos os botões, exceto PTT, Monitor e Botão Liga/Desliga/Volume.
Exclusão de canal incômodo	Remove temporariamente canais indesejados da lista de varredura durante a varredura.
Seleção de energia *	Seleciona o nível de energia necessário: Alto, Baixo ou Baixo econômico.
Varredura *	Inicia ou interrompe a varredura de canais.
Nível de silenciador *	Seleciona o nível de silenciador desejado. Use o botão +/- para escolher o nível desejado (o nível 0 desativará o silenciador do rádio incondicionalmente, enquanto o nível 15 definirá o silenciador mais restrito).
Nenhuma operação	Nenhuma função é programada para este botão.
Talkaround	Habilita ou desabilita o rádio para transmitir no modo Talkaround.

*. Os valores dos parâmetros são preservados, mesmo depois que o rádio é desligado.

• As funções padrão atribuídas ao seu rádio são descritas na tabela abaixo.

Tipo de pressão	Botão A	Botão B	Botão C	Botão D
Pressão curta	Varredura	Nível de silenciador	Talkaround	Luz de fundo
Pressão longa	Exclusão de canal incômodo	Seleção de energia	Bloqueio do teclado	Nenhuma operação

Modo de Programação

Este modo permite que você altere os parâmetros de recursos para melhorar o uso do seu rádio.

Entrando no Modo de Programação

Se o seu rádio estiver ligado, desligue-o. Mantenha pressionado o botão Monitor e ligue o rádio. Um tom de toque é ouvido, indicando que seu rádio está no Modo de Programação. O indicador K acende e RW é exibido.

Acessando os Parâmetros do Modo de Programação

Os parâmetros do Modo de Programação são agrupados em duas categorias principais: RW (Radio Wide, em todo o rádio) e Canal (CH 001 - CH 040). Use + ou - para selecionar RW ou o canal desejado:
RW <--> CH 001 <--> CH 002 <-->.... <--> CH 040

Depois de fazer a seleção apropriada, pressione PTT ou o botão Monitor para percorrer os recursos disponíveis. Pressione o botão +/- para percorrer os parâmetros de cada recurso.

Recursos disponíveis em todo o rádio (as configurações padrão são mostradas em negrito quando aplicável):

Recurso	Intervalo	Observações
Nível de Squelch (SQL-XX)	SQL-00, ..., SQL-06, ..., SQL-15	Selecione o nível baixo quando precisar receber um sinal muito fraco e selecione o nível alto quando a distância de comunicação for próxima.
Lista de Varredura 1 (SCANLST1)	1-01-XXX, ..., 1-16-XXX, XXX denota o número do canal.	Você pode incluir até 16 canais na lista de varredura. Quando a varredura é ativada, apenas esses 16 canais são varridos. Pressione + ou - para se mover de um membro da lista de varredura para outro. Para incluir um canal na lista de varredura, primeiro, use o Botão A para percorrer em ordem crescente ou o Botão C para percorrer em ordem decrescente até o canal necessário; em seguida, pressione PTT para incluir este canal na lista de varredura. Para apagar um canal da lista de varredura, pressione o Botão D.
Temporizador de Tempo Limite (TOT-XXX)	TOT-OFF, TOT-001, ..., TOT-010	Isso determina a duração máxima (em minutos) que você pode transmitir continuamente.
Economizador de Bateria (BS-XXXX)	BS-OFF, BS-NORM, BS-ENH	O Economizador de Bateria ajuda a prolongar a vida útil da bateria. Quando ativado, ele desliga os circuitos do receptor de rádio periodicamente quando nenhuma atividade é detectada. BS-NORM (Normal) desliga o rádio com menos frequência. BS-ENH (Aprimorado) desliga o receptor por um período maior; selecione esta opção se quiser maximizar a economia de bateria.
Tipo de Bateria (BT-XXXX)	BT-NIMH, BT-NICD, BT-ALK	Seleciona o tipo de bateria que seu rádio usa. Para os modelos CB PRO, apenas a bateria NIMH (Níquel Metal Hidreto) está disponível. As baterias NICD (Níquel Cádmio) ou ALK (Alcalina) não são aplicáveis.
Volume do Tom de Alerta (BEEP-X)	BEEP-OFF, BEEP-1, BEEP-2, BEEP-3	Seleciona o volume do tom de alerta necessário. Selecione BEEP-OFF, se precisar de uma operação silenciosa, ou BEEP-3, se estiver trabalhando em um ambiente barulhento.
Seleção de Canal Principal (PRM-XXX)	PRM-OFF, PRM-001, ...., PRM-040	O Canal Principal é o canal que você deseja gastar a maior parte do tempo monitorando. O rádio sempre voltará para o Canal Principal se estiver ocioso por mais tempo do que o tempo de espera pré-programado em outro canal, e cada vez que o rádio for ligado.
Seleção de Luz de Fundo (LGT-XXXX)	LGT-AUTO, LGT-TOGL	Selecionar LGT-TOGL torna o botão Backlight (Luz de Fundo) uma alternância para controlar o status ON/OFF da luz de fundo do LCD. Selecionar LGT-AUTO desliga a luz de fundo automaticamente, se não houver nenhuma tecla pressionada por mais de 5 segundos. Pressionar o botão Backlight (Luz de Fundo) prolonga o tempo de iluminação.

Recursos disponíveis por Canal (as configurações padrão são mostradas em negrito):

Recurso	Intervalo	Observações
Recepção de Canal PL/DPL (RPL-XXXX)	000, 001, ..., 126, PL1, PL2, PL3	Este é o código PL ou DPL que o canal usará para liberar o squelch da mensagem de recebimento. 000 indica que nenhum PL/DPL é usado para recepção, ou seja, o rádio opera no modo de squelch de portadora. Pressione + ou - para selecionar o PL/DPL desejado.
Transmissão de Canal PL/DPL (TPL-XXXX)	000, 001, ..., 126, PL1, PL2, PL3	Este é o código PL ou DPL que o canal usará para transmitir a mensagem. 000 indica que nenhum PL/DPL é usado para transmissão. Pressione + ou - para selecionar o PL/DPL desejado.

Saindo do Modo de Programação

Desligue o rádio para sair do Modo de Programação.
