CONDTROL Sputnik 30 - Návod k použití laserového dálkoměru

BEZPEČNOSTNÍ PŘEDPISY

Před prvním použitím zařízení si pečlivě přečtěte uživatelskou příručku. Neúmyslné použití zařízení může být nebezpečné pro lidské zdraví a způsobit vážné zranění. Uschovejte tuto uživatelskou příručku. Pokud je zařízení dočasně předáno někomu jinému, ujistěte se, že je k němu přiložena uživatelská příručka.

• Nepoužívejte zařízení nesprávně.
• Neodstraňujte výstražné značky a chraňte je před oděrem, protože obsahují informace o bezpečném provozu zařízení.
  Zařízení patří do laserové třídy 2 podle normy EN60825-1.

Laserové záření!
Nedívejte se do paprsku
Laser třídy 2
<1 mW 620-670nm
EN 60825-1: 2007-03

• Nedívejte se do laserového paprsku nebo jeho odrazu nechráněným okem nebo optickým přístrojem. Nemiřte laserovým paprskem na lidi nebo zvířata, pokud to není nutné. Můžete je oslnit.
• Chraňte své oči zavřením nebo pohledem stranou.
• Je zakázáno zařízení rozebírat nebo opravovat svépomocí. Opravu zařízení svěřte kvalifikovanému personálu a používejte pouze originální náhradní díly.
• Nepoužívejte zařízení ve výbušném prostředí, v blízkosti hořlavých materiálů.
• Zabraňte zahřívání baterií, abyste předešli riziku výbuchu a úniku elektrolytu. V případě kontaktu kapaliny s pokožkou ji okamžitě omyjte mýdlem a vodou. V případě kontaktu s očima vyplachujte čistou vodou po dobu 10 minut a poraďte se s lékařem.

ZAMÝŠLENÉ POUŽITÍ

Laserový dálkoměr Sputnik 30 je určen k měření vzdálenosti ve vnitřních i venkovních stavebních prostorech.

TECHNICKÉ SPECIFIKACE

* Použijte cílovou desku pro zvýšení rozsahu měření za denního světla nebo pokud má cíl špatné odrazové vlastnosti.
** Přesnost se může snížit za nepříznivých podmínek, jako je intenzivní sluneční svit nebo při měření proti lesklým nebo průhledným povrchům, pohybujícím se objektům, objektům s hrubým povrchem nebo při odrazu laserového paprsku.

OBSAH BALENÍ

1. Laserový dálkoměr – 1 ks.
2. Uživatelská příručka – 1 ks.

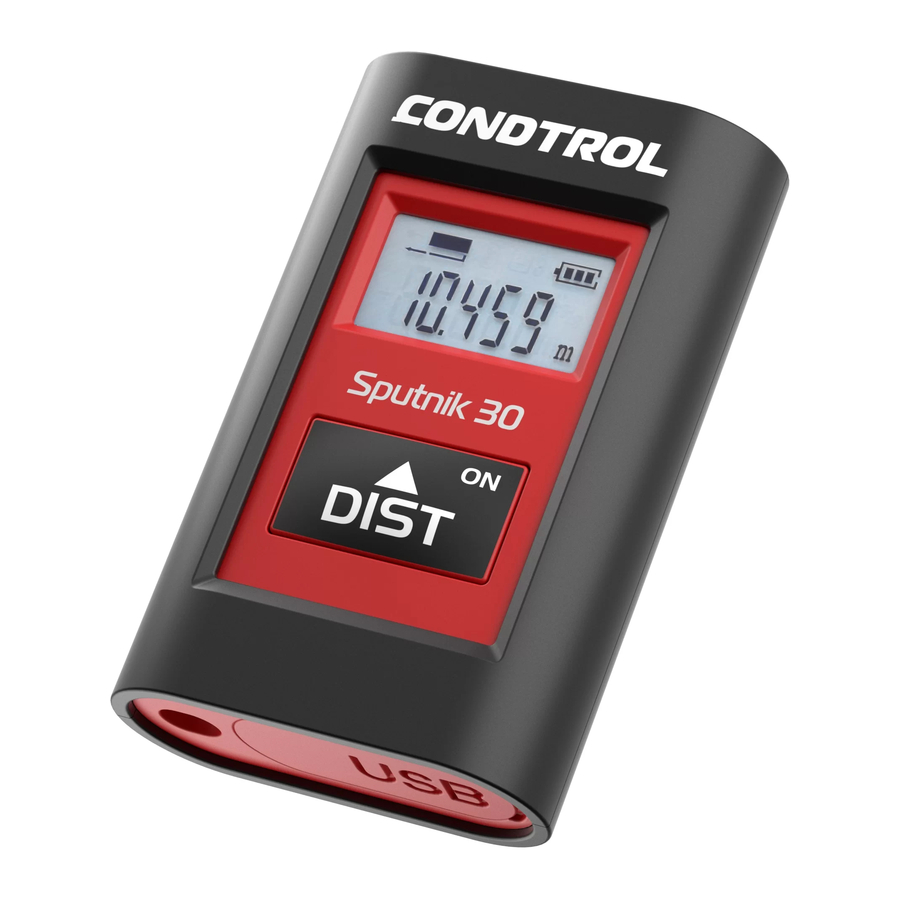

POPIS PRODUKTU

Displej

1. Řádek pro zobrazení výsledků měření
2. Indikace úrovně nabití baterie
3. Měřicí jednotka
4. Indikace referenčního bodu
5. Indikace aktivního laseru

PROVOZ

Nabíjení baterie

Nabijte baterii, jakmile se na displeji objeví symbol . K nabíjení baterie použijte kabel micro-USB (není součástí dodávky). Plné nabití baterie trvá přibližně 3 hodiny.

Zapnutí/vypnutí

Zapnutí: stiskněte a podržte tlačítko po dobu 2 sekund.

Vypnutí: stiskněte a podržte tlačítko po dobu 6 sekund.

Referenční bod

Je možné nastavit referenční bod buď z horního, nebo ze spodního konce zařízení. Výchozí referenční bod je spodní konec zařízení.
Chcete-li vybrat referenční bod, stiskněte a podržte tlačítko dokud se na displeji neobjeví odpovídající indikátor – (spodní konec) nebo (horní konec).

Měřicí jednotka

Vypněte zařízení. Stiskněte a podržte tlačítko po dobu 4 sekund. Krátce stiskněte tlačítko pro výběr měřicí jednotky (m, ft, in). Stiskněte a podržte tlačítko pro potvrzení.

MĚŘENÍ

Zapněte zařízení. Krátce stiskněte tlačítko pro zapnutí laserového paprsku. Namiřte laserový paprsek na měřený objekt a krátce stiskněte tlačítko pro provedení jednoho měření vzdálenosti. Výsledek měření se zobrazí na displeji. Krátce stiskněte tlačítko pro smazání výsledku měření.

PODMÍNKY MĚŘENÍ

Rozsah měření

Maximální rozsah měření je 30 m. V noci, za soumraku nebo pokud je měřený objekt zastíněn, lze rozsah měření zvýšit bez použití odrazné desky. Použijte odraznou desku pro zvýšení rozsahu měření za denního světla nebo pokud má měřený objekt špatný odrazný povrch.

Povrch objektu

Při měření na bezbarvé kapaliny (např. voda), sklo bez prachu, polystyren nebo podobné průsvitné a lesklé povrchy mohou být výsledky měření nesprávné. Při měření na velmi tmavé povrchy se může doba měření prodloužit.

KÓDY ZPRÁV

Během provozu se na displeji mohou objevit následující kódy/symboly:

PÉČE A ÚDRŽBA

Pozor! Přístroj je přesné zařízení a vyžaduje pečlivé zacházení. Následující doporučení prodlouží životnost zařízení:

• Nemiřte zařízením na slunce.
• Chraňte zařízení před nárazy, pády a nadměrnými vibracemi; nedovolte, aby se do zařízení dostaly kapaliny, stavební prach a cizí předměty.
• Nevystavujte zařízení extrémním teplotám.
• Pokud se do zařízení dostanou kapaliny, nejprve vyjměte baterie a poté kontaktujte servisní středisko.
• Neskladujte ani nepoužívejte zařízení po dlouhou dobu ve vlhkém prostředí.
• Čistěte zařízení měkkým vlhkým hadříkem.
• Udržujte optiku zařízení čistou a chraňte ji před mechanickým poškozením. - Občas provádějte kontrolní měření, zejména pokud je zařízení vystaveno nadměrnému mechanickému nebo jinému nárazu, před a po provedení důležitých měření.

CONDTROL GmbH
Wasserburger Strasse 9
84427 Sankt Wolfgang
Německo
