CONDTROL Sputnik 30 - Panduan Pengguna Pengukur Jarak Laser

PERATURAN KESELAMATAN

Panduan pengguna harus dibaca dengan seksama sebelum Anda menggunakan perangkat untuk pertama kalinya. Penggunaan perangkat yang tidak sesuai dapat berbahaya bagi kesehatan manusia dan menyebabkan cedera serius. Simpan panduan pengguna ini. Jika perangkat diberikan kepada seseorang untuk penggunaan sementara, pastikan untuk menyertakan panduan pengguna bersamanya.

• Jangan menyalahgunakan perangkat.
• Jangan lepaskan tanda peringatan dan lindungi dari abrasi, karena mengandung informasi tentang pengoperasian perangkat yang aman.
  Perangkat ini termasuk dalam kelas laser 2 sesuai dengan EN60825-1.

Radiasi laser! (Radiasi laser!)
Jangan menatap ke dalam berkas (Jangan menatap ke dalam berkas)
Laser kelas 2 (Laser kelas 2)
<1 mW 620-670nm
EN 60825-1: 2007-03

• Jangan melihat ke dalam berkas laser atau pantulannya, dengan mata telanjang atau melalui instrumen optik. Jangan arahkan berkas laser ke orang atau hewan tanpa perlu. Anda dapat menyilaukan mereka.
• Untuk melindungi mata Anda, tutup mata atau lihat ke samping.
• Dilarang membongkar atau memperbaiki perangkat sendiri. Percayakan perbaikan perangkat kepada personel yang berkualifikasi dan gunakan hanya suku cadang asli.
• Jangan gunakan perangkat di lingkungan yang mudah meledak, dekat dengan bahan yang mudah terbakar.
• Hindari memanaskan baterai untuk menghindari risiko ledakan dan kebocoran elektrolit. Jika cairan mengenai kulit, segera cuci dengan sabun dan air. Jika terkena mata, bilas dengan air bersih selama 10 menit dan konsultasikan dengan dokter.

PENGGUNAAN YANG DIMAKSUDKAN

Pengukur jarak laser Sputnik 30 dimaksudkan untuk mengukur jarak di area bangunan dalam dan luar ruangan.

SPESIFIKASI TEKNIS

* Gunakan pelat target untuk meningkatkan rentang pengukuran pada siang hari atau jika target memiliki sifat refleksi yang buruk.
** Akurasi dapat menurun dalam kondisi yang tidak menguntungkan, seperti sinar matahari yang terik atau ketika pengukuran dilakukan terhadap permukaan yang mengkilap atau transparan, benda bergerak, benda dengan permukaan kasar atau ketika berkas laser dipantulkan.

PAKET PENGIRIMAN

1. Pengukur jarak laser – 1 buah.
2. Panduan pengguna – 1 buah.

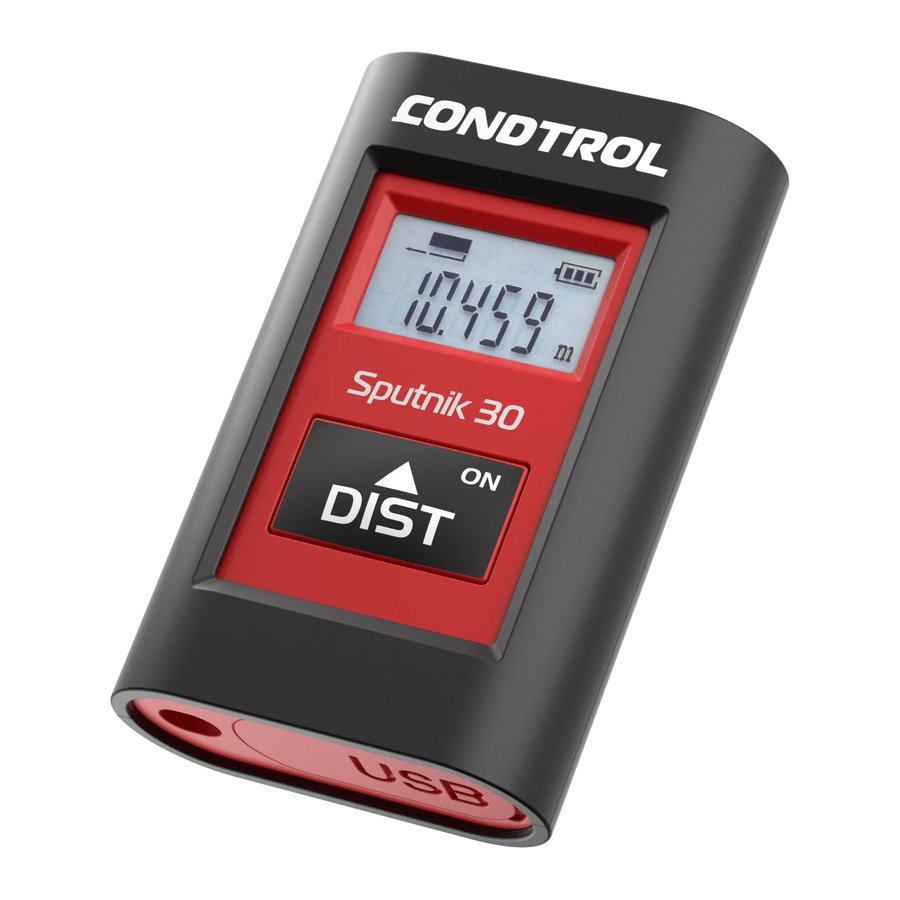

DESKRIPSI PRODUK

Tampilan

1. Garis untuk menampilkan hasil pengukuran
2. Indikasi level pengisian daya baterai
3. Satuan pengukuran
4. Indikasi titik referensi
5. Indikasi laser aktif

OPERASI

Pengisian daya baterai

Isi daya baterai segera setelah simbol muncul di layar. Gunakan kabel micro-USB (tidak termasuk dalam paket pengiriman) untuk mengisi daya baterai. Dibutuhkan sekitar 3 jam untuk mengisi penuh baterai.

Menghidupkan/mematikan

Menghidupkan: tekan dan tahan tombol selama 2 detik.

Mematikan: tekan dan tahan tombol selama 6 detik.

Titik referensi

Dimungkinkan untuk mengatur titik referensi dari ujung atas atau ujung bawah perangkat. Titik referensi default adalah ujung bawah perangkat.
Untuk memilih titik referensi, tekan dan tahan tombol hingga indikator yang sesuai muncul di layar – (ujung bawah) atau (ujung atas).

Satuan pengukuran

Matikan perangkat. Tekan dan tahan tombol selama 4 detik. Tekan sebentar tombol untuk memilih satuan pengukuran (m, ft, in). Tekan dan tahan tombol untuk mengonfirmasi.

PENGUKURAN

Hidupkan perangkat. Tekan sebentar tombol untuk menghidupkan berkas laser. Arahkan berkas laser ke objek pengukuran dan tekan sebentar tombol untuk melakukan pengukuran jarak tunggal. Hasil pengukuran akan muncul di layar. Tekan sebentar tombol untuk menghapus hasil pengukuran.

KONDISI PENGUKURAN

Rentang pengukuran

Rentang pengukuran maksimum adalah 30 m. Pada malam hari, saat senja, atau jika objek pengukuran teduh, rentang pengukuran dapat ditingkatkan tanpa menggunakan pelat reflektif. Gunakan pelat reflektif untuk meningkatkan rentang pengukuran pada siang hari, atau jika objek yang diukur memiliki permukaan reflektif yang buruk.

Permukaan objek

Saat mengukur cairan tidak berwarna (misalnya air), kaca bebas debu, polistiren, atau permukaan tembus cahaya dan mengkilap serupa, hasil pengukuran mungkin salah. Saat mengukur ke permukaan yang sangat gelap, waktu pengukuran dapat meningkat.

KODE PESAN

Saat beroperasi, kode/simbol berikut mungkin muncul di layar:

PERAWATAN DAN PEMELIHARAAN

Perhatian! Instrumen ini adalah perangkat yang presisi dan membutuhkan penanganan yang hati-hati. Rekomendasi berikut akan memperpanjang umur perangkat:

• Jangan arahkan perangkat ke matahari.
• Lindungi perangkat dari benturan, jatuh, dan getaran berlebihan; jangan biarkan cairan, debu konstruksi, dan benda asing masuk ke dalam perangkat.
• Jangan memaparkan perangkat ke suhu ekstrem.
• Jika cairan masuk ke dalam perangkat, pertama-tama lepaskan baterai, lalu hubungi pusat layanan.
• Jangan menyimpan atau menggunakan perangkat di bawah kondisi kelembapan tinggi untuk waktu yang lama.
• Bersihkan perangkat dengan kain basah yang lembut.
• Jaga agar optik perangkat tetap bersih dan lindungi dari kerusakan mekanis.- Lakukan pengukuran kontrol sesekali, terutama jika perangkat mengalami dampak mekanis atau dampak lain yang berlebihan, sebelum dan sesudah melakukan pengukuran penting.
