CONDTROL Sputnik 30 - Priručnik za laserski mjerač udaljenosti

SIGURNOSNI PROPISI

Prije prve uporabe uređaja pažljivo pročitajte korisnički priručnik. Nenamjerna uporaba uređaja može biti opasna za ljudsko zdravlje i uzrokovati ozbiljne ozljede. Čuvajte ovaj korisnički priručnik. Ako se uređaj daje nekome na privremenu uporabu, obavezno priložite korisnički priručnik uz njega.

• Nemojte zloupotrebljavati uređaj.
• Nemojte uklanjati znakove upozorenja i zaštitite ih od abrazije, jer sadrže informacije o sigurnom radu uređaja.
  Uređaj pripada laserskoj klasi 2 u skladu s EN60825-1.

Lasersko zračenje!
Ne gledajte u snop
Laser klase 2
<1 mW 620-670nm
EN 60825-1: 2007-03

• Ne gledajte u lasersku zraku ili njezinu refleksiju, nezaštićenim okom ili kroz optički instrument. Ne usmjeravajte lasersku zraku u ljude ili životinje bez potrebe. Možete ih zaslijepiti.
• Kako biste zaštitili oči, zatvorite ih ili pogledajte u stranu.
• Zabranjeno je rastavljati ili popravljati uređaj sami. Popravak uređaja povjerite kvalificiranom osoblju i koristite samo originalne rezervne dijelove.
• Ne koristite uređaj u eksplozivnom okruženju, u blizini zapaljivih materijala.
• Izbjegavajte zagrijavanje baterija kako biste izbjegli rizik od eksplozije i curenja elektrolita. U slučaju kontakta tekućine s kožom, odmah je operite sapunom i vodom. U slučaju kontakta s očima, ispirite čistom vodom 10 minuta i posavjetujte se s liječnikom.

NAMJENA

Laserski mjerač udaljenosti Sputnik 30 namijenjen je mjerenju udaljenosti u unutarnjim i vanjskim građevinskim područjima.

TEHNIČKE SPECIFIKACIJE

* Koristite ciljnu ploču za povećanje raspona mjerenja tijekom dana ili ako cilj ima loša svojstva refleksije.
** Točnost se može smanjiti u nepovoljnim uvjetima, kao što je intenzivno sunčevo svjetlo ili kada se mjerenja vrše na sjajnim ili prozirnim površinama, pokretnim objektima, objektima s grubom površinom ili kada se reflektira laserska zraka.

DOSTAVNI PAKET

1. Laserski mjerač udaljenosti – 1 kom.
2. Korisnički priručnik – 1 kom.

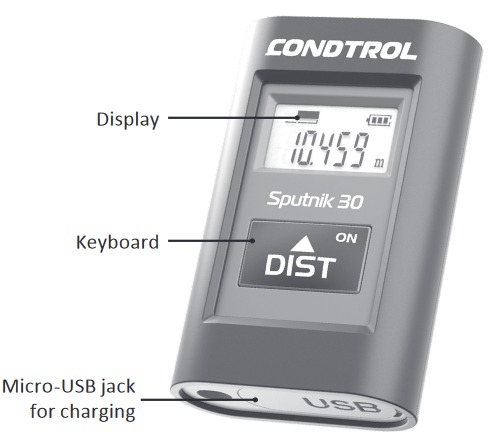

OPIS PROIZVODA

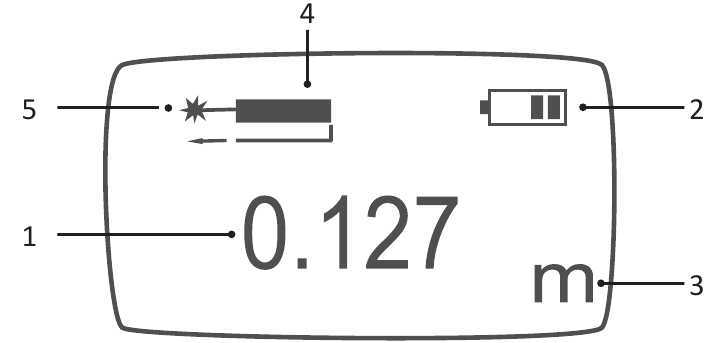

Zaslon

1. Linija za prikaz rezultata mjerenja
2. Indikacija razine napunjenosti baterije
3. Mjerna jedinica
4. Indikacija referentne točke
5. Indikacija aktivnog lasera

RAD

Punjenje baterije

Napunite bateriju čim se simbol pojavi na zaslonu. Upotrijebite mikro-USB kabel (nije uključen u dostavni paket) za punjenje baterije. Potrebno je oko 3 sata da se baterija potpuno napuni.

Uključivanje/isključivanje

Uključivanje: pritisnite i držite gumb tijekom 2 sekunde.

Isključivanje: pritisnite i držite gumb tijekom 6 sekundi.

Referentna točka

Moguće je postaviti referentnu točku s gornjeg ili donjeg kraja uređaja. Zadana referentna točka je donji kraj uređaja.
Da biste odabrali referentnu točku, pritisnite i držite gumb dok se na zaslonu ne pojavi odgovarajući indikator – (donji kraj) ili (gornji kraj).

Mjerna jedinica

Isključite uređaj. Pritisnite i držite gumb tijekom 4 sekunde. Kratko pritisnite gumb za odabir mjerne jedinice (m, ft, in). Pritisnite i držite gumb za potvrdu.

MJERENJA

Uključite uređaj. Kratko pritisnite gumb za uključivanje laserske zrake. Usmjerite lasersku zraku na objekt mjerenja i kratko pritisnite gumb za pojedinačno mjerenje udaljenosti. Rezultat mjerenja pojavit će se na zaslonu. Kratko pritisnite gumb za brisanje rezultata mjerenja.

UVJETI MJERENJA

Raspon mjerenja

Maksimalni raspon mjerenja je 30 m. Noću, u sumrak ili ako je objekt mjerenja zasjenjen, raspon mjerenja može se povećati bez upotrebe reflektirajuće ploče. Upotrijebite reflektirajuću ploču za povećanje raspona mjerenja tijekom dana ili ako objekt koji se mjeri ima lošu reflektirajuću površinu.

Površina objekta

Prilikom mjerenja bezbojnih tekućina (npr. vode), stakla bez prašine, polistirena ili sličnih prozirnih i sjajnih površina, rezultati mjerenja mogu biti pogrešni. Prilikom mjerenja vrlo tamnih površina, vrijeme mjerenja se može povećati.

KODOVI PORUKA

Tijekom rada, sljedeći kodovi/simboli mogu se pojaviti na zaslonu:

NJEGA I ODRŽAVANJE

Pažnja! Instrument je precizan uređaj i zahtijeva pažljivo rukovanje. Sljedeće preporuke produžit će vijek trajanja uređaja:

• Ne usmjeravajte uređaj u sunce.
• Zaštitite uređaj od udaraca, padova i prekomjernih vibracija; ne dopustite da tekućine, građevinska prašina i strani predmeti uđu u uređaj.
• Ne izlažite uređaj ekstremnim temperaturama.
• Ako tekućine uđu u uređaj, prvo izvadite baterije, a zatim se obratite servisnom centru.
• Ne skladištite ili koristite uređaj u uvjetima visoke vlažnosti dulje vrijeme.
• Očistite uređaj mekom vlažnom krpom.
• Održavajte optiku uređaja čistom i zaštitite je od mehaničkih oštećenja. - Povremeno provodite kontrolna mjerenja, osobito ako je uređaj izložen prekomjernim mehaničkim ili drugim udarcima, prije i nakon važnih mjerenja.

CONDTROL GmbH
Wasserburger Strasse 9
84427 Sankt Wolfgang
Njemačka
