CONDTROL Sputnik 30 - Manuale del misuratore laser di distanza

NORME DI SICUREZZA

Il manuale d'uso deve essere letto attentamente prima di utilizzare il dispositivo per la prima volta. Un uso improprio del dispositivo può essere pericoloso per la salute umana e causare lesioni gravi. Conservare questo manuale d'uso. Se il dispositivo viene dato a qualcuno per un uso temporaneo, assicurarsi di allegare il manuale d'uso.

• Non utilizzare il dispositivo in modo improprio.
• Non rimuovere i segnali di avvertimento e proteggerli dall'abrasione, perché contengono informazioni sul funzionamento sicuro del dispositivo. Il dispositivo appartiene alla classe laser 2 in conformità con la norma EN60825-1.

Radiazione laser!
Non fissare il raggio
Laser di classe 2
<1 mW 620-670nm
EN 60825-1: 2007-03

• Non guardare nel raggio laser o nel suo riflesso, con l'occhio non protetto o attraverso uno strumento ottico. Non puntare il raggio laser verso persone o animali senza necessità. Si possono abbagliare.
• Per proteggere gli occhi, chiuderli o guardare di lato.
• È vietato smontare o riparare il dispositivo da soli. Affidare la riparazione del dispositivo a personale qualificato e utilizzare solo ricambi originali.
• Non utilizzare il dispositivo in ambienti esplosivi, vicino a materiali infiammabili.
• Evitare di riscaldare le batterie per evitare il rischio di esplosione e perdita di elettrolito. In caso di contatto del liquido con la pelle, lavare immediatamente con acqua e sapone. In caso di contatto con gli occhi, sciacquare con acqua pulita per 10 minuti e consultare il medico.

USO PREVISTO

Il misuratore laser di distanza Sputnik 30 è destinato alla misurazione della distanza sia in aree edili interne che esterne.

SPECIFICHE TECNICHE

* Utilizzare una piastra target per aumentare il campo di misura durante il giorno o se il target ha scarse proprietà di riflessione.
** La precisione può diminuire in condizioni sfavorevoli, come la luce solare intensa o quando le misurazioni vengono effettuate contro superfici lucide o trasparenti, oggetti in movimento, oggetti con superficie ruvida o quando il raggio laser viene riflesso.

PACCHETTO DI CONSEGNA

1. Misuratore laser di distanza – 1 pz.
2. Manuale d'uso – 1 pz.

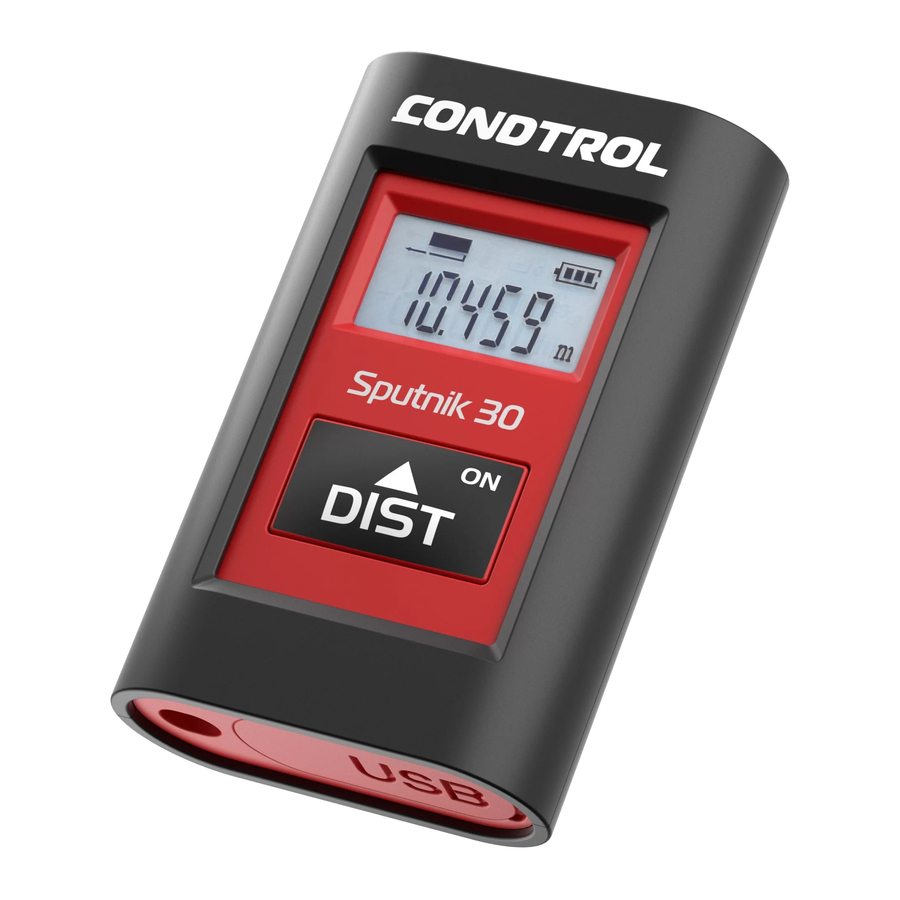

DESCRIZIONE DEL PRODOTTO

Display

1. Linea per la visualizzazione dei risultati di misurazione
2. Indicazione del livello di carica della batteria
3. Unità di misura
4. Indicazione del punto di riferimento
5. Indicazione del laser attivo

FUNZIONAMENTO

Ricarica della batteria

Caricare la batteria non appena il simbolo appare sul display. Utilizzare un cavo micro-USB (non incluso nel pacchetto di consegna) per caricare la batteria. Ci vogliono circa 3 ore per caricare completamente la batteria.

Accensione/spegnimento

Accensione: premere e tenere premuto il pulsante per 2 secondi.

Spegnimento: premere e tenere premuto il pulsante per 6 secondi.

Punto di riferimento

È possibile impostare il punto di riferimento dall'estremità superiore o inferiore del dispositivo. Il punto di riferimento predefinito è l'estremità inferiore del dispositivo.
Per selezionare il punto di riferimento, premere e tenere premuto il pulsante finché l'indicatore corrispondente non appare sul display – (estremità inferiore) o (estremità superiore).

Unità di misura

Spegnere il dispositivo. Premere e tenere premuto il pulsante per 4 secondi. Premere brevemente il pulsante per selezionare l'unità di misura (m, ft, in). Premere e tenere premuto il pulsante per confermare.

MISURAZIONI

Accendere il dispositivo. Premere brevemente il pulsante per accendere il raggio laser. Puntare il raggio laser sull'oggetto di misurazione e premere brevemente il pulsante per effettuare una singola misurazione della distanza. Il risultato della misurazione apparirà sul display. Premere brevemente il pulsante per eliminare il risultato della misurazione.

CONDIZIONI DI MISURAZIONE

Campo di misura

Il campo di misura massimo è di 30 m. Di notte, al crepuscolo o se l'oggetto di misurazione è in ombra, il campo di misura può essere aumentato senza l'uso di una piastra riflettente. Utilizzare una piastra riflettente per aumentare il campo di misura durante le ore diurne o se l'oggetto misurato ha una superficie riflettente scarsa.

Superficie dell'oggetto

Quando si misura fino a liquidi incolore (ad es. acqua), vetro senza polvere, polistirolo o superfici traslucide e lucide simili, i risultati della misurazione potrebbero essere errati. Quando si misura su superfici molto scure, il tempo di misurazione potrebbe aumentare.

CODICI DI MESSAGGIO

Durante il funzionamento, i seguenti codici/simboli possono apparire sul display:

CURA E MANUTENZIONE

Attenzione! Lo strumento è un dispositivo preciso e richiede una manipolazione attenta. Le seguenti raccomandazioni prolungheranno la durata del dispositivo:

• Non puntare il dispositivo verso il sole.
• Proteggere il dispositivo da urti, cadute e vibrazioni eccessive; non lasciare che liquidi, polvere da costruzione e oggetti estranei entrino nel dispositivo.
• Non esporre il dispositivo a temperature estreme.
• Se dei liquidi entrano nel dispositivo, rimuovere prima le batterie, quindi contattare il centro di assistenza.
• Non conservare o utilizzare il dispositivo in condizioni di elevata umidità per un lungo periodo di tempo.
• Pulire il dispositivo con un panno morbido e umido.
• Mantenere pulita l'ottica del dispositivo e proteggerla da danni meccanici. - Effettuare occasionalmente misurazioni di controllo, soprattutto se il dispositivo è soggetto a eccessivi impatti meccanici o di altro tipo, prima e dopo aver effettuato misurazioni importanti.

CONDTROL GmbH
Wasserburger Strasse 9
84427 Sankt Wolfgang
Germania
