CONDTROL Sputnik 30 - Manual del Medidor Láser de Distancia

NORMAS DE SEGURIDAD

El manual del usuario debe leerse cuidadosamente antes de utilizar el dispositivo por primera vez. El uso indebido del dispositivo puede ser peligroso para la salud humana y causar lesiones graves. Conserve este manual del usuario. Si el dispositivo se entrega a alguien para su uso temporal, asegúrese de incluir el manual del usuario.

• No utilice el dispositivo de forma incorrecta.
• No retire las señales de advertencia y protéjalas de la abrasión, ya que contienen información sobre el funcionamiento seguro del dispositivo.
  El dispositivo pertenece a la clase de láser 2 de acuerdo con la norma EN60825-1.

¡Radiación láser!
No mire fijamente al haz
Láser de clase 2
<1 mW 620-670nm
EN 60825-1: 2007-03

• No mire el haz láser ni su reflejo, con el ojo sin protección o a través de un instrumento óptico. No apunte el haz láser a personas o animales sin necesidad. Puede deslumbrarlos.
• Para proteger sus ojos, ciérrelos o mire hacia un lado.
• Está prohibido desmontar o reparar el dispositivo usted mismo. Confíe la reparación del dispositivo a personal cualificado y utilice únicamente piezas de repuesto originales.
• No utilice el dispositivo en un entorno explosivo, cerca de materiales inflamables.
• Evite calentar las baterías para evitar el riesgo de explosión y fuga de electrolito. En caso de contacto del líquido con la piel, lávela inmediatamente con agua y jabón. En caso de contacto con los ojos, enjuague con agua limpia durante 10 minutos y consulte al médico.

USO PREVISTO

El medidor láser de distancia Sputnik 30 está diseñado para medir la distancia tanto en áreas de construcción interiores como exteriores.

ESPECIFICACIONES TÉCNICAS

* Utilice una placa de destino para aumentar el rango de medición durante el día o si el objetivo tiene malas propiedades de reflexión.
** La precisión puede disminuir en condiciones desfavorables, como la luz solar intensa o cuando las mediciones se realizan contra superficies brillantes o transparentes, objetos en movimiento, objetos con superficie rugosa o cuando se refleja el haz láser.

PAQUETE DE ENTREGA

1. Medidor láser de distancia – 1 pza.
2. Manual del usuario – 1 pza.

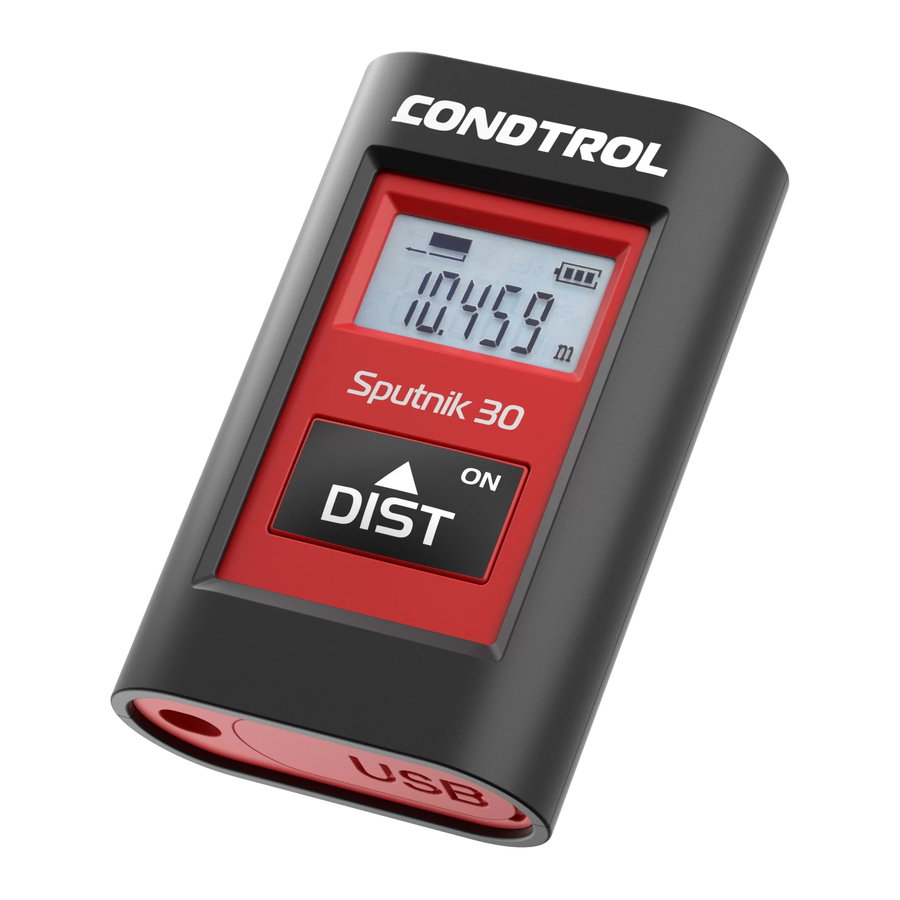

DESCRIPCIÓN DEL PRODUCTO

Pantalla

1. Línea para mostrar los resultados de la medición
2. Indicación del nivel de carga de la batería
3. Unidad de medida
4. Indicación del punto de referencia
5. Indicación de láser activo

FUNCIONAMIENTO

Carga de la batería

Cargue la batería tan pronto como aparezca el símbolo en la pantalla. Utilice un cable micro-USB (no incluido en el paquete de entrega) para cargar la batería. Se tarda unas 3 horas en cargar completamente la batería.

Encender/apagar

Encender: mantenga pulsado el botón durante 2 segundos.

Apagar: mantenga pulsado el botón durante 6 segundos.

Punto de referencia

Es posible establecer el punto de referencia desde el extremo superior o inferior del dispositivo. El punto de referencia predeterminado es el extremo inferior del dispositivo.
Para seleccionar el punto de referencia, mantenga pulsado el botón hasta que aparezca el indicador correspondiente en la pantalla – (extremo inferior) o (extremo superior).

Unidad de medida

Apague el dispositivo. Mantenga pulsado el botón durante 4 segundos. Pulse brevemente el botón para seleccionar la unidad de medida (m, ft, in). Mantenga pulsado el botón para confirmar.

MEDICIONES

Encienda el dispositivo. Pulse brevemente el botón para encender el haz láser. Apunte el haz láser al objeto de medición y pulse brevemente el botón para realizar una medición de distancia única. El resultado de la medición aparecerá en la pantalla. Pulse brevemente el botón para eliminar el resultado de la medición.

CONDICIONES DE MEDICIÓN

Rango de medición

El rango máximo de medición es de 30 m. Por la noche, al anochecer, o si el objeto de medición está sombreado, el rango de medición se puede aumentar sin el uso de una placa reflectante. Utilice una placa reflectante para aumentar el rango de medición durante las horas del día, o si el objeto que se mide tiene una superficie reflectante deficiente.

Superficie del objeto

Cuando se mide hasta líquidos incoloros (por ejemplo, agua), vidrio sin polvo, poliestireno o superficies translúcidas y brillantes similares, los resultados de la medición pueden ser incorrectos. Cuando se mide a superficies muy oscuras, el tiempo de medición puede aumentar.

CÓDIGOS DE MENSAJE

Durante el funcionamiento, los siguientes códigos/símbolos pueden aparecer en la pantalla:

CUIDADO Y MANTENIMIENTO

¡Atención! El instrumento es un dispositivo preciso y requiere un manejo cuidadoso. Las siguientes recomendaciones prolongarán la vida útil del dispositivo:

• No apunte el dispositivo al sol.
• Proteja el dispositivo de golpes, caídas y vibraciones excesivas; no permita que líquidos, polvo de construcción y objetos extraños entren en el dispositivo.
• No exponga el dispositivo a temperaturas extremas.
• Si entran líquidos en el dispositivo, primero retire las baterías y, a continuación, póngase en contacto con el centro de servicio.
• No almacene ni utilice el dispositivo en condiciones de alta humedad durante mucho tiempo.
• Limpie el dispositivo con un paño suave y húmedo.
• Mantenga la óptica del dispositivo limpia y protégela de daños mecánicos. - Realice mediciones de control ocasionalmente, especialmente si el dispositivo está sujeto a un impacto mecánico excesivo o de otro tipo, antes y después de tomar mediciones importantes.

CONDTROL GmbH
Wasserburger Strasse 9
84427 Sankt Wolfgang
Alemania
