CONDTROL Sputnik 30 - Navodila za uporabo laserskega merilnika razdalje

VARNOSTNI PREDPISI

Pred prvo uporabo naprave natančno preberite navodila za uporabo. Nenamenska uporaba naprave je lahko nevarna za zdravje ljudi in povzroči resne poškodbe. Shranite ta navodila za uporabo. Če napravo začasno posodite nekomu, obvezno priložite navodila za uporabo.

• Ne zlorabljajte naprave.
• Ne odstranjujte opozorilnih znakov in jih zaščitite pred obrabo, ker vsebujejo informacije o varnem delovanju naprave.
  Naprava spada v laserski razred 2 v skladu z EN60825-1.

Lasersko sevanje!
Ne glejte v žarek
Laser razreda 2
<1 mW 620-670nm
EN 60825-1: 2007-03

• Ne glejte v laserski žarek ali njegovo refleksijo z nezaščitenim očesom ali skozi optični instrument. Ne usmerjajte laserskega žarka v ljudi ali živali brez potrebe. Lahko jih zaslepite.
• Za zaščito oči jih zaprite ali poglejte vstran.
• Prepovedano je sami razstavljati ali popravljati napravo. Popravilo naprave zaupajte usposobljenemu osebju in uporabljajte samo originalne nadomestne dele.
• Ne uporabljajte naprave v eksplozivnem okolju, v bližini vnetljivih materialov.
• Izogibajte se segrevanju baterij, da preprečite nevarnost eksplozije in iztekanja elektrolita. V primeru stika tekočine s kožo jo takoj sperite z milom in vodo. V primeru stika z očmi spirajte s čisto vodo 10 minut in se posvetujte z zdravnikom.

NAMENSKA UPORABA

Laserski merilnik razdalje Sputnik 30 je namenjen merjenju razdalje na notranjih in zunanjih gradbenih območjih.

TEHNIČNE SPECIFIKACIJE

* Uporabite ciljno ploščo za povečanje merilnega območja podnevi ali če ima cilj slabe odbojne lastnosti.
** Natančnost se lahko zmanjša v neugodnih pogojih, kot so močna sončna svetloba ali pri meritvah na sijajnih ali prozornih površinah, premikajočih se predmetih, predmetih z grobo površino ali ko se laserski žarek odbija.

DOBAVNI PAKET

1. Laserski merilnik razdalje – 1 kos.
2. Navodila za uporabo – 1 kos.

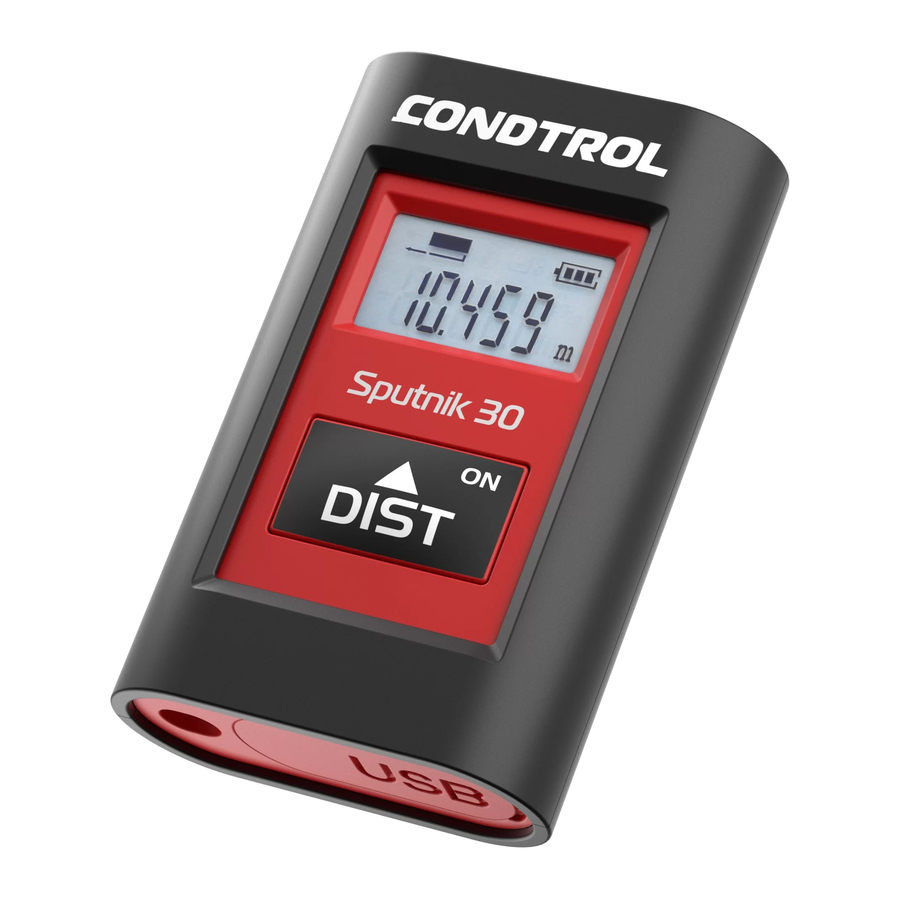

OPIS IZDELKA

Zaslon

1. Vrstica za prikaz rezultatov meritev
2. Indikacija nivoja napolnjenosti baterije
3. Merska enota
4. Indikacija referenčne točke
5. Indikacija aktivnega laserja

DELOVANJE

Polnjenje baterije

Napolnite baterijo takoj, ko se na zaslonu pojavi simbol . Za polnjenje baterije uporabite kabel micro-USB (ni priložen v dobavnem paketu). Za popolno napolnitev baterije potrebujete približno 3 ure.

Vklop/izklop

Vklop: pritisnite in držite gumb 2 sekundi.

Izklop: pritisnite in držite gumb 6 sekund.

Referenčna točka

Referenčno točko je mogoče nastaviti na zgornjem ali spodnjem koncu naprave. Privzeta referenčna točka je spodnji konec naprave.
Za izbiro referenčne točke pritisnite in držite gumb , dokler se na zaslonu ne prikaže ustrezen indikator – (spodnji konec) ali (zgornji konec).

Merska enota

Izklopite napravo. Pritisnite in držite gumb 4 sekunde. Na kratko pritisnite gumb za izbiro merske enote (m, ft, in). Pritisnite in držite gumb za potrditev.

MERITVE

Vklopite napravo. Na kratko pritisnite gumb za vklop laserskega žarka. Usmerite laserski žarek na predmet merjenja in na kratko pritisnite gumb za izvedbo posamezne meritve razdalje. Rezultat meritve se bo prikazal na zaslonu. Na kratko pritisnite gumb za izbris rezultata meritve.

POGOJI MERJENJA

Merilno območje

Največje merilno območje je 30 m. Ponoči, v mraku ali če je predmet merjenja zasenčen, se lahko merilno območje poveča brez uporabe odbojne plošče. Uporabite odbojno ploščo za povečanje merilnega območja podnevi ali če ima predmet, ki ga merite, slabo odbojno površino.

Površina predmeta

Pri merjenju do brezbarvnih tekočin (npr. voda), stekla brez prahu, polistirena ali podobnih prosojnih in sijajnih površin so lahko rezultati meritev napačni. Pri merjenju do zelo temnih površin se lahko čas merjenja poveča.

KODE SPOROČIL

Med delovanjem se lahko na zaslonu prikažejo naslednje kode/simboli:

NEGA IN VZDRŽEVANJE

Pozor! Instrument je natančna naprava in zahteva skrbno ravnanje. Naslednja priporočila bodo podaljšala življenjsko dobo naprave:

• Ne usmerjajte naprave v sonce.
• Zaščitite napravo pred udarci, padci in prekomernimi vibracijami; ne dovolite, da bi tekočine, gradbeni prah in tuji predmeti prišli v notranjost naprave.
• Ne izpostavljajte naprave ekstremnim temperaturam.
• Če tekočine pridejo v notranjost naprave, najprej odstranite baterije, nato pa se obrnite na servisni center.
• Ne shranjujte ali uporabljajte naprave v pogojih visoke vlažnosti dlje časa.
• Očistite napravo z mehko vlažno krpo.
• Ohranjajte optiko naprave čisto in jo zaščitite pred mehanskimi poškodbami. - Občasno izvajajte kontrolne meritve, še posebej, če je naprava izpostavljena prekomernim mehanskim ali drugim vplivom, pred in po opravljanju pomembnih meritev.

CONDTROL GmbH
Wasserburger Strasse 9
84427 Sankt Wolfgang
Nemčija
