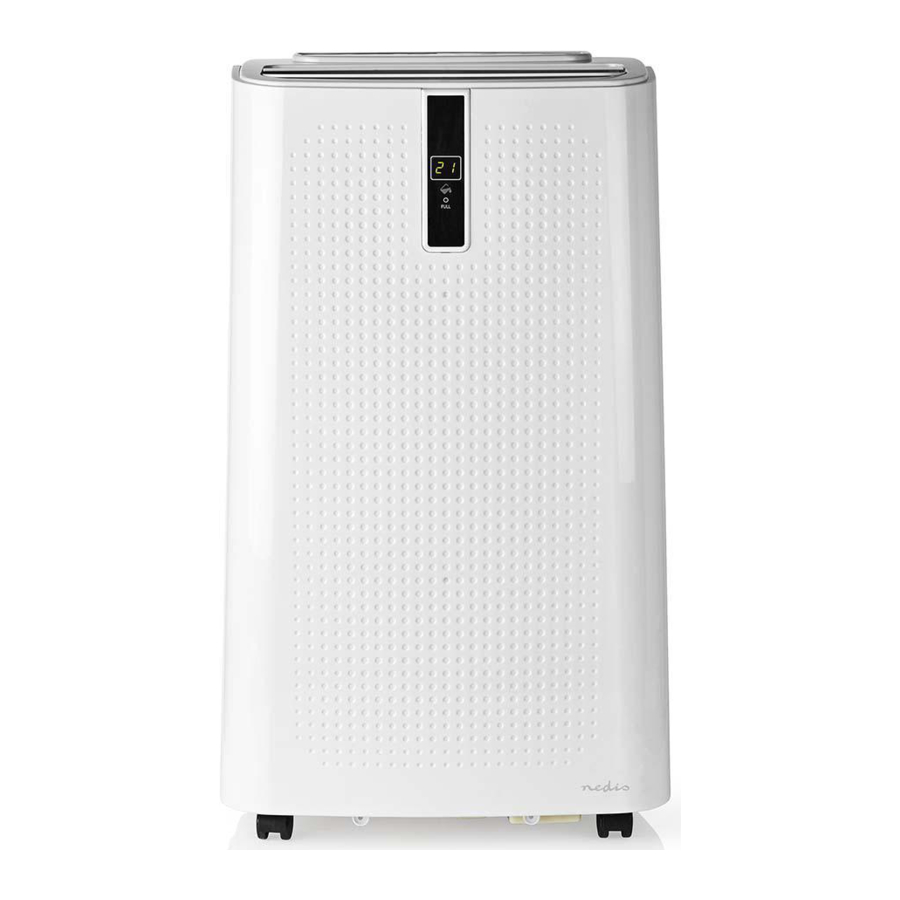

Nedis ACMB1WT12 - Manuál k místní klimatizaci

Obsah

Popis

Přehled zařízení
Zařízení (obr. A)

  1. Ovládací panel
  1. Výstup vzduchu
  1. Tlačítko zapnutí/vypnutí ("On/off button")
  • Stisknutím tlačítka zapnete nebo vypnete zařízení.
  1. Tlačítko režimu ("Mode button")
  • Opakovaným stisknutím tlačítka vyberte režim: Režim chlazení / Režim odvlhčování / Režim ventilátoru.
  1. Tlačítko nahoru ("Up button")
  2. Tlačítko dolů ("Down button")
  • Režim chlazení: Stisknutím tlačítka nahoru nebo dolů změníte nastavenou teplotu. Současným stisknutím obou tlačítek přepínáte mezi stupni Celsia (°C) a Fahrenheita (°F).
  • Stisknutím tlačítka nahoru nebo dolů změníte nastavenou hodnotu časování.
  1. Tlačítko časovače ("Timer button")
  • Stisknutím tlačítka nastavíte časovač.
    Poznámka: Časovač lze nastavit maximálně na 24 hodin.
  1. Tlačítko pro výběr rychlosti větru ("Wind Speed selection button")
  • V režimu chlazení nebo ventilátoru opakovaným stisknutím tlačítka vyberte rychlost ventilátoru: Nízká / Střední / Vysoká.
  • V režimu odvlhčování je tlačítko pro výběr rychlosti větru neplatné. Ventilátor zůstává v provozu s nízkou rychlostí větru.
  1. Okno displeje
  • V okně displeje se zobrazuje nastavená teplota nebo nastavené časování.
  1. Indikátor režimu chlazení
  • Tento indikátor ukazuje, že je zařízení v režimu chlazení.
  1. Indikátor suchého režimu
  • Tento indikátor ukazuje, že je zařízení v režimu odvlhčování.
  1. Indikátor ventilátoru
  • Tento indikátor ukazuje, že je zařízení v režimu ventilátoru.
  1. Indikátor zásobníku na vodu
  • Tento indikátor ukazuje, že je třeba vypustit zásobník na vodu.
  1. Indikátor stupňů Celsia
  • Tento indikátor ukazuje, že je teplota nastavena ve stupních Celsia (°C).
  1. Indikátor stupňů Fahrenheita
  • Tento indikátor ukazuje, že je teplota nastavena ve stupních Fahrenheita (°F).
  1. Indikátor Hr
  • Tento indikátor ukazuje, že je zařízení v režimu časovače.
  1. Indikátor režimu spánku
  • Tento indikátor ukazuje, že je zařízení v režimu spánku. Tato funkce je k dispozici pouze v režimu chlazení. Aktivujete ji současným stisknutím tlačítek 5 a 8.
  1. Indikátor zapnutí/vypnutí ("On/off indicator")
  • Tento indikátor ukazuje, zda je zařízení zapnuté nebo vypnuté.
  1. Rukojeť
  1. Otvor pro kontinuální odvodnění
  • V režimu chlazení a odvlhčování je možné kontinuální odvodnění:
  • Odpojte vodní zátku a připojte výstup vody k nádobě na vodu nebo k odtoku.
  1. Upevňovací deska napájecího kabelu
  1. Držák dálkového ovládání
  1. Odtokový otvor
  • Chcete-li zařízení vypustit, vypněte jej a odpojte napájecí zástrčku ze zásuvky.
  • Uvolněte odtokový kryt a odpojte vodní zátku. Nechte vodu odtékat do nádoby na vodu. Připojte vodní zátku a utáhněte odtokový kryt.
  1. Vzduchový filtr
  • Pro optimální filtraci pravidelně čistěte rám filtru a vnitřní filtr.
  1. Výfukový konektor
  1. Vzduchový filtr
  • Pro optimální filtraci pravidelně čistěte rám filtru a vnitřní filtr.
  1. Kolečka
  • Umístěte zařízení na rovný a suchý povrch.
  1. Napájecí kabel
  1. Výfuková trubka
  • Připojte výfukovou trubku k výfukovému konektoru a konektoru okenního adaptéru. Délka výfukové hadice musí být mezi 28 a 150 cm. Nepoužívejte prodlužovací trubky. Ujistěte se, že výfuk není ucpaný.
  1. Konektor okenního adaptéru
  • Zařízení lze umístit ve vodorovném nebo svislém směru.

Přehled dálkového ovládání
Dálkové ovládání (obr. B)

  1. Dálkové ovládání
  • Pomocí dálkového ovládání můžete ovládat zařízení ze vzdálenosti maximálně 5 m.
  1. Tlačítko zapnutí/vypnutí ("On/off button")
  • Stisknutím tlačítka zapnete nebo vypnete zařízení.
  1. Tlačítko časovače ("Timer button")
  • Stisknutím tlačítka nastavíte hodnotu časování.
  1. Tlačítko otáčení ("Swing button")
  • Stisknutím tlačítka otáčení otevřete nebo zavřete styl otáčení. Proud vzduchu z výstupu vzduchu může foukat v různých úhlech.
  1. Režim spánku ("Sleep mode")
  • V režimu chlazení stisknutím tlačítka vyberte režim spánku.
    Poznámka: Po výběru režimu spánku se teplota zvýší o 1 °C po jedné hodině a znovu o 1 °C po dvou hodinách. Po dvou hodinách zůstane teplota konstantní.
  1. Tlačítko nahoru ("Up button")
  2. Tlačítko dolů ("Down button")
  • Stisknutím tlačítka nahoru zvýšíte teplotu nebo nastavenou hodnotu časování.
    Poznámka: Teplotu lze nastavit na minimum 16 °C a maximum 31 °C.
  • Stisknutím tlačítka dolů snížíte teplotu nebo nastavenou hodnotu časování.
  1. Tlačítko pro výběr režimu ("Mode selection button")
  • Opakovaným stisknutím tlačítka vyberte režim: Režim chlazení / Režim odvlhčování / Režim ventilátoru.
  1. Tlačítko ventilátoru ("Fan button")
  • Stisknutím tlačítka ventilátoru vyberte vysoký, střední nebo nízký výstup rychlosti větru.
  1. Tlačítko Celsia - Fahrenheita ("Celsius - Fahrenheit button")
  • Stisknutím tlačítka přepínáte mezi stupni Celsia (°C) a Fahrenheita (°F).

Instalace

  • Při instalaci zařízení se řiďte obrázkem.

    (obr. C)

Poznámka: Vzdálenost mezi zařízením a stěnou nebo jinými předměty musí být alespoň 50 cm.

Ochranné funkce

  • Zařízení má pět ochranných funkcí: Funkce ochrany proti mrazu, ochrana proti přetečení, automatické odmrazování, automatická tepelná ochrana a ochrana kompresoru.

Technické údaje

Elektrický výkon 1357 W
Chladicí výkon 12 000 BTU / 3,5 kW
Poměr energetické účinnosti (EER) 2,60
Koeficient výkonu (COP) 2,50
Energetická třída A
Cirkulace vzduchu 400 m³/h
Hlučnost ≤ 65 dB
Kapacita velikosti místnosti 18 - 26 m²
Odvlhčování 28 l/den
Chladivo R290, 230 g
Rozměry 42 x 72 x 36 cm
Hmotnost 28 kg

Bezpečnost

  • Před použitím si pečlivě přečtěte návod. Návod uschovejte pro budoucí použití.
  • Zařízení používejte pouze k určeným účelům. Nepoužívejte zařízení k jiným účelům, než které jsou popsány v návodu.
  • Výrobce neručí za následné škody ani za škody na majetku nebo osobách způsobené nedodržením bezpečnostních pokynů a nesprávným používáním zařízení.
  • Zařízení mohou používat děti ve věku od 8 let a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání zařízení a chápou související nebezpečí. Čištění a uživatelskou údržbu nesmějí provádět děti, pokud nejsou starší 8 let a pod dohledem. Udržujte zařízení a napájecí kabel mimo dosah dětí mladších 8 let. Děti si se zařízením nesmějí hrát.
  • Nepoužívejte zařízení, pokud je některá část poškozená nebo vadná. Pokud je zařízení poškozené nebo vadné, okamžitě jej vyměňte.
  • Nepoužívejte zařízení venku. Zařízení je vhodné pouze pro vnitřní použití.
  • Zařízení je vhodné pouze pro domácí použití. Nepoužívejte zařízení ke komerčním účelům.
  • Nepoužívejte zařízení v blízkosti van, sprch, umyvadel nebo jiných nádob obsahujících vodu.
  • Neponořujte zařízení do vody nebo jiných kapalin. Pokud je zařízení ponořeno do vody nebo jiných kapalin, nevyjímejte jej rukama. Okamžitě vytáhněte napájecí zástrčku ze zásuvky. Pokud je zařízení ponořeno do vody nebo jiných kapalin, znovu jej nepoužívejte.
  • Udržujte zařízení mimo dosah zdrojů tepla. Neumisťujte zařízení na horké povrchy nebo do blízkosti otevřeného ohně.
  • Nepoužívejte zařízení v blízkosti výbušných nebo hořlavých materiálů.
  • Udržujte ruce mimo dosah pohyblivých částí. Nevkládejte prsty, tužky nebo jiné předměty skrz kryt.
  • Před přemístěním zařízení vždy vytáhněte napájecí zástrčku ze zásuvky. Netahejte za napájecí kabel.

Elektrická bezpečnost


RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM
NEOTVÍRAT

  • Abyste snížili riziko úrazu elektrickým proudem, smí tento výrobek otevírat pouze autorizovaný technik, pokud je vyžadován servis.
  • Odpojte výrobek od elektrické sítě a dalšího zařízení, pokud by se vyskytl problém.
  • Nepoužívejte zařízení, pokud je napájecí kabel nebo napájecí zástrčka poškozená nebo vadná. Pokud je napájecí kabel nebo napájecí zástrčka poškozená nebo vadná, musí ji vyměnit výrobce nebo autorizovaný servisní zástupce.
  • Před použitím vždy zkontrolujte, zda je napětí v síti stejné jako napětí na typovém štítku zařízení.
  • Připojte zařízení k uzemněné zásuvce. V případě potřeby použijte uzemněný prodlužovací kabel vhodného průměru.
  • Vždy zcela odviňte napájecí kabel a prodlužovací kabel.
  • Zařízení není určeno k provozu pomocí externího časovače nebo samostatného systému dálkového ovládání.
  • Nepřemísťujte zařízení taháním za napájecí kabel. Ujistěte se, že se napájecí kabel nemůže zamotat. Ujistěte se, že napájecí kabel nevisí přes okraj pracovní desky a nemůže se o něj náhodně zachytit nebo o něj zakopnout.
  • Neponořujte zařízení, napájecí kabel nebo napájecí zástrčku do vody nebo jiných kapalin.
  • Nenechávejte zařízení bez dozoru, pokud je napájecí zástrčka připojena k elektrické síti.

Čištění a údržba


  • Před čištěním nebo údržbou vypněte zařízení, vytáhněte napájecí zástrčku ze zásuvky a počkejte, dokud zařízení nevychladne.
  • Nepoužívejte čisticí rozpouštědla ani abraziva.
  • Nečistěte vnitřek zařízení.
  • Nepokoušejte se zařízení opravit. Pokud zařízení nefunguje správně, vyměňte jej za nové zařízení.
  • Čistěte zařízení měkkým, vlhkým hadříkem. Důkladně osušte zařízení čistým, suchým hadříkem.
  • Použijte vysavač s kartáčovou hubicí k odstranění prachu z výstupu vzduchu.
  • Čistěte filtry pod teplou vodou s neutrálním čisticím prostředkem. Nesušte filtry na přímém slunci.

Stáhnout návod

Zde si můžete stáhnout úplnou verzi návodu ve formátu pdf, může obsahovat další bezpečnostní pokyny, informace o záruce, pravidla FCC atd.

Stáhnout Nedis ACMB1WT12 - Manuál k místní klimatizaci
