Nedis ACMB1WT12 - Paikallinen ilmastointilaite, käyttöohje

Sisältö

Kuvaus

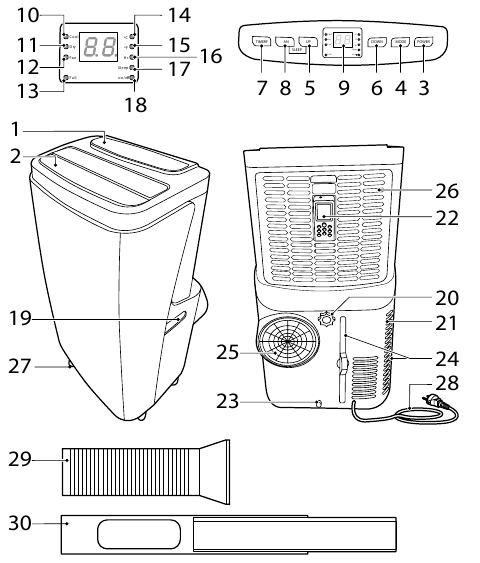

Laitteen yleiskatsaus
Laite (kuva A)

  1. Ohjauspaneeli
  1. Ilmanpoistoaukko
  1. On/off-painike (Päälle/Pois-painike)
  • Paina painiketta kytkeäksesi laitteen päälle tai pois päältä.
  1. Tilan valintapainike
  • Paina painiketta toistuvasti valitaksesi tilan: Jäähdytystila / Kosteudenpoistotila / Tuuletintila.
  1. Ylös-painike
  2. Alas-painike
  • Jäähdytystila: Paina ylös- tai alas-painiketta muuttaaksesi asetettua lämpötilaa. Paina molempia painikkeita samanaikaisesti vaihtaaksesi Celsius (°C) ja Fahrenheit (°F) välillä.
  • Paina ylös- tai alas-painiketta muuttaaksesi asetettua ajastusarvoa.
  1. Ajastinpainike
  • Paina painiketta asettaaksesi ajastimen.
    Huomautus: Ajastin voidaan asettaa enintään 24 tunniksi.
  1. Tuulen nopeuden valintapainike
  • Jäähdytys- tai tuuletintilassa paina painiketta toistuvasti valitaksesi tuulettimen nopeuden: Matala / Keskitaso / Korkea.
  • Kosteudenpoistotilassa tuulen nopeuden valintapainike ei ole käytössä. Tuuletin pysyy matalan tuulen nopeuden toiminnassa.
  1. Näyttöikkuna
  • Näyttöikkuna näyttää asetetun lämpötilan tai asetetun ajastuksen.
  1. Jäähdytystilan merkkivalo
  • Tämä merkkivalo osoittaa, että laite on jäähdytystilassa.
  1. Kuivatustilan merkkivalo
  • Tämä merkkivalo osoittaa, että laite on kosteudenpoistotilassa.
  1. Tuulettimen merkkivalo
  • Tämä merkkivalo osoittaa, että laite on tuuletintilassa.
  1. Vesisäiliön merkkivalo
  • Tämä merkkivalo osoittaa, että vesisäiliö on tyhjennettävä.
  1. Celsius-merkkivalo
  • Tämä merkkivalo osoittaa, että lämpötila on asetettu Celsius-asteisiin (°C).
  1. Fahrenheit-merkkivalo
  • Tämä merkkivalo osoittaa, että lämpötila on asetettu Fahrenheit-asteisiin (°F).
  1. Hr-merkkivalo
  • Tämä merkkivalo osoittaa, että laite on ajastintilassa.
  1. Unitoiminnon merkkivalo
  • Tämä merkkivalo osoittaa, että laite on unitoiminnossa. Tämä toiminto on käytettävissä vain jäähdytystilassa. Aktivoi painamalla samanaikaisesti painikkeita 5 ja 8.
  1. On/off-merkkivalo (Päälle/Pois-merkkivalo)
  • Tämä merkkivalo osoittaa, että laite on päällä tai pois päältä.
  1. Kahva
  1. Jatkuva tyhjennysreikä
  • Jäähdytys- ja kosteudenpoistotilassa jatkuva tyhjennys on mahdollista:
  • Irrota vesitulppa ja liitä vedenpoistoaukko vesiastiaan tai viemäriin.
  1. Virtajohdon kiinnityskortti
  1. Kaukosäätimen pidike
  1. Tyhjennysreikä
  • Tyhjennä laite kytkemällä se pois päältä ja irrottamalla virtapistoke pistorasiasta.
  • Löysää tyhjennyskantta ja irrota vesitulppa. Anna veden virrata vesiastiaan. Liitä vesitulppa ja kiristä tyhjennyskansi.
  1. Ilmansuodatin
  • Optimaalisen suodatuksen saavuttamiseksi puhdista suodatinkehys ja sisäsuodatin säännöllisesti.
  1. Poistoilman liitin
  1. Ilmansuodatin
  • Optimaalisen suodatuksen saavuttamiseksi puhdista suodatinkehys ja sisäsuodatin säännöllisesti.
  1. Pyörät
  • Aseta laite tasaiselle ja kuivalle alustalle.
  1. Virtajohto
  1. Poistoputki
  • Liitä poistoputki poistoilman liittimeen ja ikkunasovittimen liittimeen. Poistoletkun pituuden on oltava 28–150 cm. Älä käytä jatkoputkia. Varmista, että poistoilma on esteetön.
  1. Ikkunasovittimen liitin
  • Laite voidaan sijoittaa vaaka- tai pystysuunnassa.

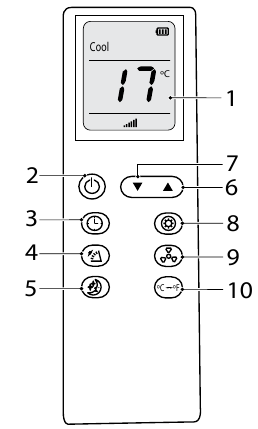

Kaukosäätimen yleiskatsaus
Kaukosäädin (kuva B)

  1. Kaukosäädin
  • Käytä kaukosäädintä laitteen ohjaamiseen enintään 5 metrin etäisyydeltä.
  1. On/off-painike (Päälle/Pois-painike)
  • Paina painiketta kytkeäksesi laitteen päälle tai pois päältä.
  1. Ajastinpainike
  • Paina painiketta asettaaksesi ajastusarvon.
  1. Kääntöpainike
  • Paina kääntöpainiketta avataksesi tai sulkeaksesi kääntötyylin. Ilmanpoistoaukon ilmavirta voi puhaltaa eri kulmissa.
  1. Unitoiminto
  • Paina painiketta jäähdytystilassa valitaksesi unitoiminnon.
    Huomautus: Unitoiminnon valinnan jälkeen lämpötila nousee 1 °C:lla tunnin kuluttua ja uudelleen 1 °C:lla kahden tunnin kuluttua. Kahden tunnin kuluttua lämpötila pysyy vakiona.
  1. Ylös-painike
  2. Alas-painike
  • Paina ylös-painiketta lisätäksesi lämpötilaa tai ajastusarvoa.
    Huomautus: Lämpötila voidaan asettaa vähintään 16 °C:seen ja enintään 31 °C:seen.
  • Paina alas-painiketta vähentääksesi lämpötilaa tai ajastusarvoa.
  1. Tilan valintapainike
  • Paina painiketta toistuvasti valitaksesi tilan: Jäähdytystila / Kosteudenpoistotila / Tuuletintila.
  1. Tuuletinpainike
  • Paina tuuletinpainiketta valitaksesi korkean, keskitason tai matalan tuulen nopeuden.
  1. Celsius - Fahrenheit-painike
  • Paina painiketta vaihtaaksesi Celsius (°C) ja Fahrenheit (°F) välillä.

Asennus

  • Katso laitteen asennusohjeet kuvasta.

    (kuva C)

Huomautus: Laitteen ja seinän tai muiden esineiden välisen etäisyyden on oltava vähintään 50 cm.

Suojaustoiminnot

  • Laitteessa on viisi suojaustoimintoa: Jäätymissuoja, ylivuotosuoja, automaattinen sulatus, automaattinen lämpösuoja ja kompressorin suoja.

Tekniset tiedot

Sähköteho 1357 W
Jäähdytysteho 12 000 BTU / 3,5 kW
Energiatehokkuussuhde (EER) 2,60
Suorituskykykerroin (COP) 2,50
Energialuokka A
Ilmankierto 400 m³/h
Melutaso ≤ 65 dB
Huoneen koko 18 - 26 m²
Kosteudenpoisto 28 l/päivä
Kylmäaine R290, 230 g
Mitat 42 x 72 x 36 cm
Paino 28 kg

Turvallisuus

  • Lue käyttöohje huolellisesti ennen käyttöä. Säilytä käyttöohje myöhempää tarvetta varten.
  • Käytä laitetta vain sen käyttötarkoituksen mukaisesti. Älä käytä laitetta muihin kuin käyttöohjeessa kuvattuihin tarkoituksiin.
  • Valmistaja ei ole vastuussa välillisistä vahingoista tai omaisuus- tai henkilövahingoista, jotka johtuvat turvallisuusohjeiden noudattamatta jättämisestä ja laitteen virheellisestä käytöstä.
  • Laitetta voivat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistilliset tai henkiset kyvyt ovat heikentyneet tai joilla ei ole kokemusta ja tietoa, jos heitä on valvottu tai opastettu laitteen turvalliseen käyttöön ja he ymmärtävät siihen liittyvät vaarat. Lapset eivät saa suorittaa puhdistusta ja käyttäjän huoltoa, elleivät he ole yli 8-vuotiaita ja valvottuja. Pidä laite ja virtajohto poissa alle 8-vuotiaiden lasten ulottuvilta. Lapset eivät saa leikkiä laitteella.
  • Älä käytä laitetta, jos jokin osa on vaurioitunut tai viallinen. Jos laite on vaurioitunut tai viallinen, vaihda laite välittömästi.
  • Älä käytä laitetta ulkona. Laite on tarkoitettu vain sisäkäyttöön.
  • Laite on tarkoitettu vain kotitalouskäyttöön. Älä käytä laitetta kaupallisiin tarkoituksiin.
  • Älä käytä laitetta lähellä kylpyammeita, suihkuja, pesualtaita tai muita vesiastioita.
  • Älä upota laitetta veteen tai muihin nesteisiin. Jos laite on upotettu veteen tai muihin nesteisiin, älä poista laitetta käsin. Irrota virtapistoke välittömästi pistorasiasta. Jos laite on upotettu veteen tai muihin nesteisiin, älä käytä laitetta enää.
  • Pidä laite loitolla lämmönlähteistä. Älä aseta laitetta kuumille pinnoille tai avotulen lähelle.
  • Älä käytä laitetta lähellä räjähtäviä tai syttyviä materiaaleja.
  • Pidä kädet loitolla liikkuvista osista. Älä työnnä sormia, kyniä tai muita esineitä suojuksen läpi.
  • Ennen laitteen siirtämistä irrota aina virtapistoke pistorasiasta. Älä vedä virtajohdosta.

Sähköturvallisuus


SÄHKÖISKUN VAARA
ÄLÄ AVAA

  • Sähköiskun vaaran vähentämiseksi vain valtuutettu teknikko saa avata tämän tuotteen, kun huolto on tarpeen.
  • Irrota tuote verkkovirrasta ja muista laitteista, jos ongelma ilmenee.
  • Älä käytä laitetta, jos virtajohto tai virtapistoke on vaurioitunut tai viallinen. Jos virtajohto tai virtapistoke on vaurioitunut tai viallinen, valmistajan tai valtuutetun korjaajan on vaihdettava se.
  • Ennen käyttöä tarkista aina, että verkkojännite on sama kuin laitteen tyyppikilvessä ilmoitettu jännite.
  • Liitä laite maadoitettuun pistorasiaan. Käytä tarvittaessa sopivan paksuista maadoitettua jatkojohtoa.
  • Avaa aina virtajohto ja jatkojohto kokonaan.
  • Laitetta ei ole tarkoitettu käytettäväksi ulkoisen ajastimen tai erillisen kauko-ohjausjärjestelmän avulla.
  • Älä siirrä laitetta vetämällä virtajohdosta. Varmista, että virtajohto ei pääse sotkeutumaan. Varmista, että virtajohto ei roiku työtason reunan yli ja ettei siihen voi vahingossa tarttua tai kompastua.
  • Älä upota laitetta, virtajohtoa tai virtapistoketta veteen tai muihin nesteisiin.
  • Älä jätä laitetta ilman valvontaa, kun virtapistoke on kytkettynä verkkovirtaan.

Puhdistus ja huolto


  • Ennen puhdistusta tai huoltoa kytke laite pois päältä, irrota virtapistoke pistorasiasta ja odota, kunnes laite on jäähtynyt.
  • Älä käytä puhdistusliuottimia tai hankaavia aineita.
  • Älä puhdista laitteen sisäpuolta.
  • Älä yritä korjata laitetta. Jos laite ei toimi oikein, vaihda se uuteen laitteeseen.
  • Puhdista laite pehmeällä, kostealla liinalla. Kuivaa laite huolellisesti puhtaalla, kuivalla liinalla.
  • Käytä pölynimuria harjasuulakkeella poistaaksesi pölyn ilmavirtausaukosta.
  • Puhdista suodattimet lämpimällä vedellä ja neutraalilla pesuaineella. Älä kuivaa suodattimia suorassa auringonvalossa.
