Nedis ACMB1WT12 - Kohaliku õhukonditsioneeri kasutusjuhend

Sisu

Kirjeldus

Seadme ülevaade

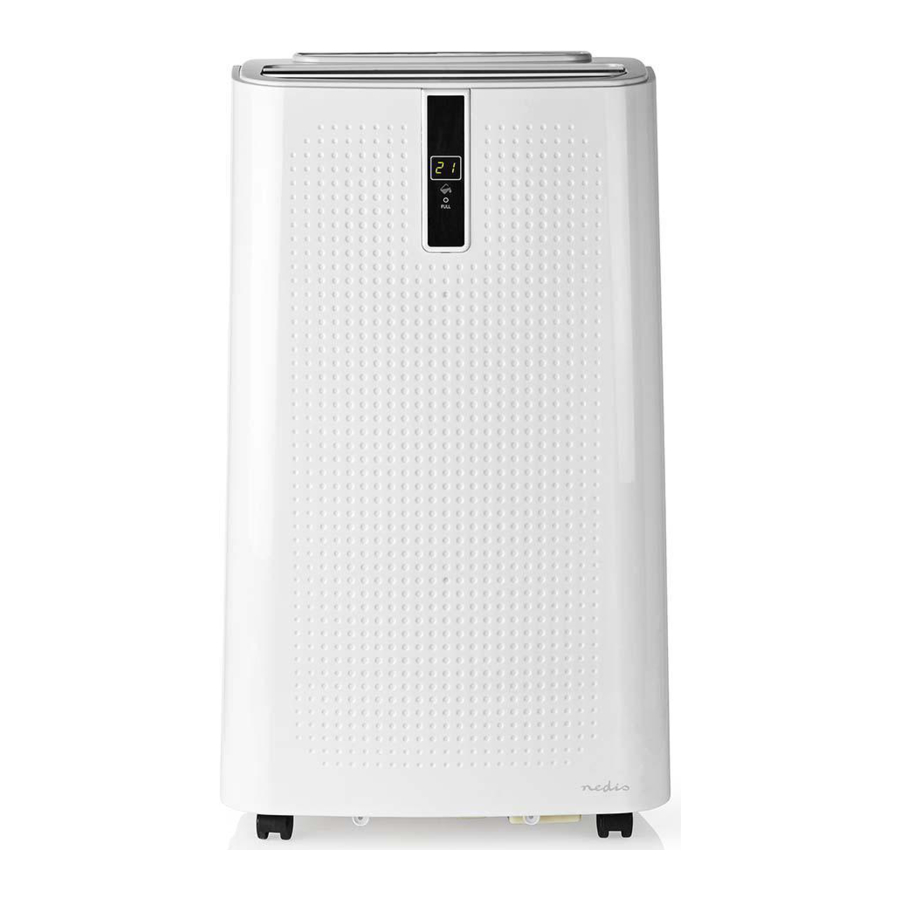

Seade (joonis A)

  1. Juhtpaneel
  1. Õhu väljalaskeava
  1. Sisse/välja nupp
  • Seadme sisse- või väljalülitamiseks vajutage nuppu.
  1. Režiimi nupp
  • Režiimi valimiseks vajutage nuppu korduvalt: jahutusrežiim / õhukuivatusrežiim / ventilaatorirežiim.
  1. Üles nupp
  2. Alla nupp
  • Jahutusrežiim: määratud temperatuuri muutmiseks vajutage üles- või allanuppu. Celsiuse (°C) ja Fahrenheiti (°F) vahel vahetamiseks vajutage mõlemat nuppu korraga.
  • Määratud ajastusväärtuse muutmiseks vajutage üles- või allanuppu.
  1. Taimeri nupp
  • Taimeri seadmiseks vajutage nuppu.
    Märkus: Taimerit saab seada maksimaalselt 24 tunnini.
  1. Tuule kiiruse valiku nupp
  • Jahutus- või ventilaatorirežiimis vajutage ventilaatori kiiruse valimiseks korduvalt nuppu: madal / keskmine / kõrge.
  • Õhukuivatusrežiimis on tuule kiiruse valiku nupp kehtetu. Ventilaator töötab madala tuule kiirusega.
  1. Ekraaniaken
  • Ekraaniaken näitab määratud temperatuuri või määratud ajastust.
  1. Jahutusrežiimi indikaator
  • See indikaator näitab, et seade on jahutusrežiimis.
  1. Kuiva režiimi indikaator
  • See indikaator näitab, et seade on õhukuivatusrežiimis.
  1. Ventilaatori indikaator
  • See indikaator näitab, et seade on ventilaatorirežiimis.
  1. Veepaagi indikaator
  • See indikaator näitab, et veepaaki on vaja tühjendada.
  1. Celsiuse indikaator
  • See indikaator näitab, et temperatuur on seatud Celsiuse järgi (°C).
  1. Fahrenheiti indikaator
  • See indikaator näitab, et temperatuur on seatud Fahrenheiti järgi (°F).
  1. Hr indikaator
  • See indikaator näitab, et seade on taimerirežiimis.
  1. Unerežiimi indikaator
  • See indikaator näitab, et seade on unerežiimis. See funktsioon on saadaval ainult jahutusrežiimis. Aktiveerimiseks vajutage korraga nuppe 5 ja 8.
  1. Sisse/välja indikaator
  • See indikaator näitab, kas seade on sisse või välja lülitatud.
  1. Käepide
  1. Pidev äravooluava
  • Jahutus- ja õhukuivatusrežiimis on pidev äravool võimalik:
  • Eemaldage veepistik ja ühendage vee väljalaskeava veepaagi või äravooluga.
  1. Toitejuhtme kinnitusplaat
  1. Puldihoidik
  1. Äravooluava
  • Seadme tühjendamiseks lülitage seade välja ja eemaldage toitepistik pistikupesast.
  • Vabastage äravoolukate ja eemaldage veepistik. Laske veel voolata veepaaki. Ühendage veepistik ja pingutage äravoolukate.
  1. Õhufilter
  • Optimaalse filtreerimise tagamiseks puhastage regulaarselt filtri raami ja sisemist filtrit.
  1. Väljalaskekonnektor
  1. Õhufilter
  • Optimaalse filtreerimise tagamiseks puhastage regulaarselt filtri raami ja sisemist filtrit.
  1. Rattad
  • Asetage seade tasasele ja kuivale pinnale.
  1. Toitejuhe
  1. Väljalasketoru
  • Ühendage väljalasketoru väljalaskekonnektori ja aknadapteri konnektoriga. Väljalaskevooliku pikkus peab olema 28–150 cm. Ärge kasutage pikendustorusid. Veenduge, et väljalaskeava ei oleks takistatud.
  1. Aknadapteri konnektor
  • Seadet saab paigutada horisontaalselt või vertikaalselt.

Puldipaneeli ülevaade
Pult (joonis B)

  1. Pult
  • Kasutage pulti seadme juhtimiseks maksimaalselt 5 m kauguselt.
  1. Sisse/välja nupp
  • Seadme sisse- või väljalülitamiseks vajutage nuppu.
  1. Taimeri nupp
  • Ajastusväärtuse seadmiseks vajutage nuppu.
  1. Pööramisnupp
  • Pööramisstiili avamiseks või sulgemiseks vajutage pööramisnuppu. Õhu väljalaskeava õhuvool võib puhuda erinevate nurkade all.
  1. Unerežiim
  • Unerežiimi valimiseks vajutage jahutusrežiimis nuppu.
    Märkus: Pärast unerežiimi valimist tõuseb temperatuur ühe tunni pärast 1 °C ja kahe tunni pärast uuesti 1 °C. Kahe tunni pärast jääb temperatuur konstantseks.
  1. Üles nupp
  2. Alla nupp
  • Temperatuuri või ajastuse seadeväärtuse suurendamiseks vajutage ülesnuppu.
    Märkus: Temperatuuri saab seada minimaalselt 16 °C ja maksimaalselt 31 °C.
  • Temperatuuri või ajastuse seadeväärtuse vähendamiseks vajutage allanuppu.
  1. Režiimi valiku nupp
  • Režiimi valimiseks vajutage nuppu korduvalt: jahutusrežiim / õhukuivatusrežiim / ventilaatorirežiim.
  1. Ventilaatori nupp
  • Kõrge, keskmise või madala tuule kiiruse valimiseks vajutage ventilaatori nuppu.
  1. Celsiuse - Fahrenheiti nupp
  • Celsiuse (°C) ja Fahrenheiti (°F) vahel vahetamiseks vajutage nuppu.

Paigaldamine

  • Seadme paigaldamiseks vaadake joonist.

    (joonis C)

Märkus: Seadme ja seina või muude esemete vaheline kaugus peab olema vähemalt 50 cm.

Kaitsefunktsioonid

  • Seadmel on viis kaitsefunktsiooni: külmakaitse funktsioon, ülevoolukaitse, automaatne sulatamine, automaatne termokaitse ja kompressori kaitse.

Tehnilised andmed

Elektrienergia 1357 W
Jahutusvõimsus 12 000 BTU / 3,5 kW
Energiatõhususe suhtarv (EER) 2,60
Toimivustegur (COP) 2,50
Energiaklass A
Õhuringlus 400 m³/h
Müratase ≤ 65 dB
Ruumi suuruse võimsus 18–26 m²
Õhukuivatus 28 l/päevas
Külmutusagens R290, 230 g
Mõõtmed 42 x 72 x 36 cm
Kaal 28 kg

Ohutus

  • Enne kasutamist lugege kasutusjuhend hoolikalt läbi. Hoidke kasutusjuhend edaspidiseks kasutamiseks alles.
  • Kasutage seadet ainult ettenähtud otstarbel. Ärge kasutage seadet muudel eesmärkidel kui kasutusjuhendis kirjeldatud.
  • Tootja ei vastuta kaudsete kahjude ega varaliste või isikukahjude eest, mis on põhjustatud ohutusjuhiste eiramisest ja seadme ebaõigest kasutamisest.
  • Seadet võivad kasutada 8-aastased ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimetega või kogemuste ja teadmiste puudumisega isikud, kui neid on juhendatud või õpetatud seadet ohutult kasutama ja nad mõistavad sellega seotud ohte. Lapsed ei tohi seadet puhastada ega hooldada, välja arvatud juhul, kui nad on vanemad kui 8 aastat ja neid jälgitakse. Hoidke seade ja toitekaabel alla 8-aastastele lastele kättesaamatus kohas. Lapsed ei tohi seadmega mängida.
  • Ärge kasutage seadet, kui mõni osa on kahjustatud või defektne. Kui seade on kahjustatud või defektne, vahetage seade kohe välja.
  • Ärge kasutage seadet õues. Seade sobib ainult sisetingimustes kasutamiseks.
  • Seade sobib ainult koduseks kasutamiseks. Ärge kasutage seadet ärilistel eesmärkidel.
  • Ärge kasutage seadet vannide, duššide, kraanikausside või muude vett sisaldavate anumate läheduses.
  • Ärge kastke seadet vette ega muudesse vedelikesse. Kui seade on vette või muudesse vedelikesse kastetud, ärge eemaldage seadet kätega. Eemaldage kohe toitepistik seinakontaktist. Kui seade on vette või muudesse vedelikesse kastetud, ärge kasutage seadet enam uuesti.
  • Hoidke seadet eemal soojusallikatest. Ärge asetage seadet kuumadele pindadele ega lahtise leegi lähedusse.
  • Ärge kasutage seadet plahvatusohtlike või tuleohtlike materjalide läheduses.
  • Hoidke oma käed liikuvatest osadest eemal. Ärge sisestage sõrmi, pliiatseid ega muid esemeid läbi kaitse.
  • Enne seadme teisaldamist eemaldage alati toitepistik seinakontaktist. Ärge tõmmake toitejuhtmest.

Elektriohutus


ELEKTRILÖÖGI OHT
MITTE AVADA

  • Elektrilöögi ohu vähendamiseks tohivad seda toodet avada ainult volitatud tehnikud, kui on vaja hooldust.
  • Probleemi korral ühendage toode vooluvõrgust ja muudest seadmetest lahti.
  • Ärge kasutage seadet, kui toitekaabel või toitepistik on kahjustatud või defektne. Kui toitekaabel või toitepistik on kahjustatud või defektne, peab selle asendama tootja või volitatud remondiesindaja.
  • Enne kasutamist kontrollige alati, kas vooluvõrgu pinge on sama, mis seadme andmesildil märgitud pinge.
  • Ühendage seade maandatud seinakontakti. Vajadusel kasutage sobiva läbimõõduga maandatud pikendusjuhet.
  • Kerige alati toitekaabel ja pikendusjuhe täielikult lahti.
  • Seadet ei ole ette nähtud kasutamiseks välise taimeri või eraldi kaugjuhtimissüsteemi abil.
  • Ärge teisaldage seadet toitekaablist tõmmates. Veenduge, et toitekaabel ei saaks sassi minna. Veenduge, et toitekaabel ei ripuks üle tööpindade serva ja et selle taha ei saaks kogemata kinni jääda ega komistada.
  • Ärge kastke seadet, toitekaablit ega toitepistikut vette ega muudesse vedelikesse.
  • Ärge jätke seadet järelevalveta, kui toitepistik on vooluvõrku ühendatud.

Puhastamine ja hooldus


  • Enne puhastamist või hooldamist lülitage seade välja, eemaldage toitepistik seinakontaktist ja oodake, kuni seade on maha jahtunud.
  • Ärge kasutage puhastuslahuseid ega abrasiivseid aineid.
  • Ärge puhastage seadme sisemust.
  • Ärge proovige seadet parandada. Kui seade ei tööta korralikult, asendage see uue seadmega.
  • Puhastage seadet pehme, niiske lapiga. Kuivatage seade põhjalikult puhta ja kuiva lapiga.
  • Kasutage harjaotsikuga tolmuimejat, et eemaldada õhu väljalaskeavast tolm.
  • Puhastage filtreid sooja vee all neutraalse pesuvahendiga. Ärge kuivatage filtreid otsese päikesevalguse käes.
