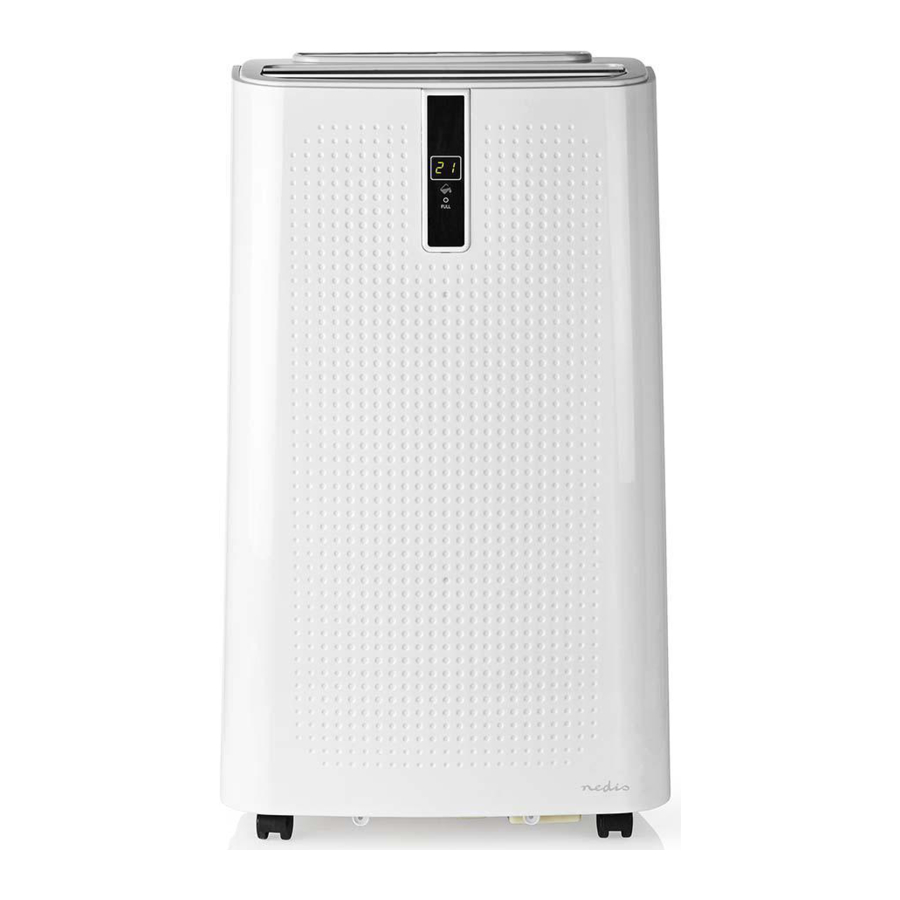

Manual del acondicionador de aire local Nedis ACMB1WT12

Contenido

Descripción

Vista general del dispositivo
Dispositivo (fig. A)

  1. Panel de control
  1. Salida de aire
  1. Botón de encendido/apagado
  • Pulse el botón para encender o apagar el dispositivo.
  1. Botón de modo
  • Pulse el botón repetidamente para seleccionar el modo: Modo de refrigeración / Modo de deshumidificación / Modo de ventilador.
  1. Botón de subir
  2. Botón de bajar
  • Modo de refrigeración: Pulse el botón de subir o el botón de bajar para cambiar la temperatura establecida. Pulse ambos botones simultáneamente para cambiar entre Celsius (°C) y Fahrenheit (°F).
  • Pulse el botón de subir o el botón de bajar para cambiar el valor de temporización establecido.
  1. Botón del temporizador
  • Pulse el botón para configurar el temporizador.
    Nota: El temporizador se puede configurar hasta un máximo de 24 h.
  1. Botón de selección de velocidad del viento
  • En el modo de refrigeración o de ventilador, pulse el botón repetidamente para seleccionar la velocidad del ventilador: Baja / Media / Alta.
  • En el modo de deshumidificación, el botón de selección de velocidad del viento no es válido. El ventilador permanece en funcionamiento a baja velocidad del viento.
  1. Ventana de visualización
  • La ventana de visualización muestra la temperatura establecida o la temporización establecida.
  1. Indicador del modo de refrigeración
  • Este indicador muestra que el dispositivo está en modo de refrigeración.
  1. Indicador del modo seco
  • Este indicador muestra que el dispositivo está en modo de deshumidificación.
  1. Indicador del ventilador
  • Este indicador muestra que el dispositivo está en modo de ventilador.
  1. Indicador del depósito de agua
  • Este indicador muestra que es necesario drenar el depósito de agua.
  1. Indicador de Celsius
  • Este indicador muestra que la temperatura está establecida en Celsius (°C).
  1. Indicador de Fahrenheit
  • Este indicador muestra que la temperatura está establecida en Fahrenheit (°F).
  1. Indicador de Hr
  • Este indicador muestra que el dispositivo está en modo de temporizador.
  1. Indicador del modo de reposo
  • Este indicador muestra que el dispositivo está en modo de reposo. Esta función solo está disponible en el modo de refrigeración. Pulse simultáneamente los botones 5 y 8 para activarla.
  1. Indicador de encendido/apagado
  • Este indicador muestra si el dispositivo está encendido o apagado.
  1. Asa
  1. Orificio de drenaje continuo
  • En el modo de refrigeración y deshumidificación, es posible el drenaje continuo:
  • Desenchufe el tapón de agua y conecte la salida de agua a un recipiente de agua o drenaje.
  1. Tablero de fijación del cable de alimentación
  1. Soporte del mando a distancia
  1. Orificio de drenaje
  • Para drenar el dispositivo, apáguelo y desconecte el enchufe de la toma de corriente.
  • Afloje la tapa de drenaje y desenchufe el tapón de agua. Deje que el agua fluya hacia un recipiente de agua. Conecte el tapón de agua y apriete la tapa de drenaje.
  1. Filtro de aire
  • Para una filtración óptima, limpie regularmente el marco del filtro y el filtro interior.
  1. Conector de escape
  1. Filtro de aire
  • Para una filtración óptima, limpie regularmente el marco del filtro y el filtro interior.
  1. Ruedas
  • Coloque el dispositivo sobre una superficie plana y seca.
  1. Cable de alimentación
  1. Tubo de escape
  • Conecte el tubo de escape al conector de escape y al conector del adaptador de ventana. La longitud del tubo de escape debe estar entre 28 y 150 cm. No utilice tubos de extensión. Asegúrese de que el escape no esté obstruido.
  1. Conector del adaptador de ventana
  • El dispositivo se puede colocar en dirección horizontal o vertical.

Vista general del mando a distancia
Mando a distancia (fig. B)

  1. Mando a distancia
  • Utilice el mando a distancia para controlar el dispositivo desde una distancia máxima de 5 m.
  1. Botón de encendido/apagado
  • Pulse el botón para encender o apagar el dispositivo.
  1. Botón del temporizador
  • Pulse el botón para configurar el valor de temporización.
  1. Botón de oscilación
  • Pulse el botón de oscilación para abrir o cerrar el estilo de oscilación. El flujo de aire de la salida de aire puede soplar en diferentes ángulos.
  1. Modo de reposo
  • En el modo de refrigeración, pulse el botón para seleccionar el modo de reposo.
    Nota: Después de seleccionar el modo de reposo, la temperatura aumenta 1 °C después de una hora y de nuevo 1 °C después de dos horas. Después de dos horas, la temperatura permanece constante.
  1. Botón de subir
  2. Botón de bajar
  • Pulse el botón de subir para aumentar la temperatura o el valor de ajuste de la temporización.
    Nota: La temperatura se puede ajustar a un mínimo de 16 °C y un máximo de 31 °C.
  • Pulse el botón de bajar para disminuir la temperatura o el valor de ajuste de la temporización.
  1. Botón de selección de modo
  • Pulse el botón repetidamente para seleccionar el modo: Modo de refrigeración / Modo de deshumidificación / Modo de ventilador.
  1. Botón del ventilador
  • Pulse el botón del ventilador para seleccionar una salida de velocidad del viento alta, media o baja.
  1. Botón de Celsius - Fahrenheit
  • Pulse el botón para cambiar entre Celsius (°C) y Fahrenheit (°F).

Instalación

  • Consulte la ilustración para instalar el dispositivo.

    (fig. C)

Nota: La distancia entre el dispositivo y la pared u otros objetos debe ser de al menos 50 cm.

Funciones de protección

  • El dispositivo tiene cinco funciones de protección: Función de protección contra heladas, protección contra desbordamiento, descongelación automática, protección térmica automática y protección del compresor.

Datos técnicos

Potencia eléctrica 1357 W
Capacidad de refrigeración 12 000 BTU / 3,5 kW
Relación de eficiencia energética (EER) 2,60
Coeficiente de rendimiento (COP) 2,50
Clase energética A
Circulación de aire 400 m³/h
Nivel de ruido ≤ 65 dB
Capacidad del tamaño de la habitación 18 - 26 m²
Deshumidificación 28 l/día
Refrigerante R290, 230 g
Dimensiones 42 x 72 x 36 cm
Peso 28 kg

Seguridad

  • Lea atentamente el manual antes de usarlo. Conserve el manual para futuras consultas.
  • Utilice el dispositivo únicamente para los fines previstos. No utilice el dispositivo para fines distintos a los descritos en el manual.
  • El fabricante no se hace responsable de los daños consecuenciales ni de los daños a la propiedad o a las personas causados por el incumplimiento de las instrucciones de seguridad y el uso inadecuado del dispositivo.
  • El dispositivo puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos si han recibido supervisión o instrucciones sobre el uso del dispositivo de forma segura y comprenden los peligros que implica. La limpieza y el mantenimiento del usuario no deben ser realizados por niños a menos que sean mayores de 8 años y estén supervisados. Mantenga el dispositivo y el cable de alimentación fuera del alcance de los niños menores de 8 años. Los niños no deben jugar con el dispositivo.
  • No utilice el dispositivo si alguna pieza está dañada o defectuosa. Si el dispositivo está dañado o defectuoso, sustitúyalo inmediatamente.
  • No utilice el dispositivo en exteriores. El dispositivo es adecuado únicamente para uso en interiores.
  • El dispositivo es adecuado únicamente para uso doméstico. No utilice el dispositivo con fines comerciales.
  • No utilice el dispositivo cerca de bañeras, duchas, lavabos u otros recipientes que contengan agua.
  • No sumerja el dispositivo en agua u otros líquidos. Si el dispositivo se sumerge en agua u otros líquidos, no lo retire con las manos. Retire inmediatamente el enchufe de la toma de corriente. Si el dispositivo se sumerge en agua u otros líquidos, no vuelva a utilizarlo.
  • Mantenga el dispositivo alejado de fuentes de calor. No coloque el dispositivo sobre superficies calientes o cerca de llamas abiertas.
  • No utilice el dispositivo cerca de materiales explosivos o inflamables.
  • Mantenga las manos alejadas de las piezas móviles. No introduzca los dedos, lápices u otros objetos a través de la protección.
  • Antes de mover el dispositivo, retire siempre el enchufe de la toma de corriente. No tire del cable de alimentación.

Seguridad eléctrica


RIESGO DE DESCARGA ELÉCTRICA
NO ABRIR

  • Para reducir el riesgo de descarga eléctrica, este producto solo debe ser abierto por un técnico autorizado cuando sea necesario realizar el servicio.
  • Desconecte el producto de la red eléctrica y de otros equipos si se produce algún problema.
  • No utilice el dispositivo si el cable de alimentación o el enchufe están dañados o defectuosos. Si el cable de alimentación o el enchufe están dañados o defectuosos, deben ser sustituidos por el fabricante o un agente de reparación autorizado.
  • Antes de usarlo, compruebe siempre que la tensión de red sea la misma que la tensión indicada en la placa de características del dispositivo.
  • Conecte el dispositivo a una toma de corriente con conexión a tierra. Si es necesario, utilice un cable de extensión con conexión a tierra de un diámetro adecuado.
  • Desenrolle siempre completamente el cable de alimentación y el cable de extensión.
  • El dispositivo no está diseñado para ser accionado por medio de un temporizador externo o un sistema de control remoto independiente.
  • No mueva el dispositivo tirando del cable de alimentación. Asegúrese de que el cable de alimentación no se enrede. Asegúrese de que el cable de alimentación no cuelgue del borde de una encimera y de que no pueda engancharse accidentalmente o tropezar con él.
  • No sumerja el dispositivo, el cable de alimentación o el enchufe en agua u otros líquidos.
  • No deje el dispositivo desatendido mientras el enchufe esté conectado a la red eléctrica.

Limpieza y mantenimiento


  • Antes de la limpieza o el mantenimiento, apague el dispositivo, retire el enchufe de la toma de corriente y espere hasta que el dispositivo se haya enfriado.
  • No utilice disolventes de limpieza ni abrasivos.
  • No limpie el interior del dispositivo.
  • No intente reparar el dispositivo. Si el dispositivo no funciona correctamente, sustitúyalo por un dispositivo nuevo.
  • Limpie el dispositivo con un paño suave y húmedo. Seque bien el dispositivo con un paño limpio y seco.
  • Utilice un aspirador con boquilla de cepillo para eliminar el polvo de la salida de aire.
  • Limpie los filtros con agua tibia y un detergente neutro. No seque los filtros bajo la luz solar directa.
