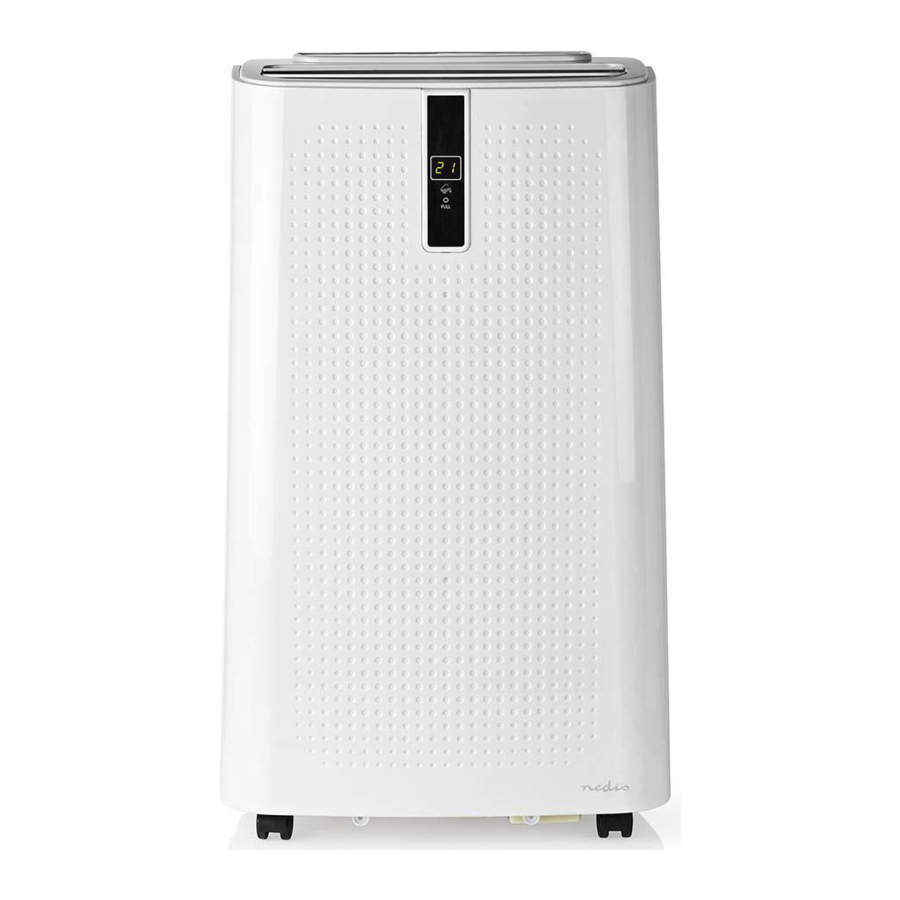

Nedis ACMB1WT12 - Panduan Lokal Air Conditioner

Isi

Deskripsi

Tinjauan perangkat
Perangkat (gambar A)

  1. Panel kontrol (Control panel)
  1. Saluran udara (Air outlet)
  1. Tombol on/off (On/off button)
  • Tekan tombol untuk menghidupkan atau mematikan perangkat.
  1. Tombol mode (Mode button)
  • Tekan tombol berulang kali untuk memilih mode: Mode pendinginan (Cooling mode) / Mode dehumidifikasi (Dehumidifying mode) / Mode kipas (Fan mode).
  1. Tombol atas (Up button)
  2. Tombol bawah (Down button)
  • Mode pendinginan (Cooling mode): Tekan tombol atas atau tombol bawah untuk mengubah suhu yang ditetapkan. Tekan kedua tombol secara bersamaan untuk beralih antara Celsius (°C) dan Fahrenheit (°F).
  • Tekan tombol atas atau tombol bawah untuk mengubah nilai waktu yang ditetapkan.
  1. Tombol pewaktu (Timer button)
  • Tekan tombol untuk mengatur pewaktu (timer).
    Catatan: Pewaktu (timer) dapat diatur hingga maksimal 24 jam.
  1. Tombol pemilihan kecepatan angin (Wind Speed selection button)
  • Dalam mode pendinginan (cooling mode) atau kipas (fan mode), tekan tombol berulang kali untuk memilih kecepatan kipas: Rendah (Low) / Sedang (Medium) / Tinggi (High).
  • Dalam mode dehumidifikasi (dehumidification mode), tombol pemilihan kecepatan angin tidak valid. Kipas tetap beroperasi pada kecepatan angin rendah.
  1. Jendela tampilan (Display window)
  • Jendela tampilan menunjukkan suhu yang ditetapkan atau waktu yang ditetapkan.
  1. Indikator mode pendinginan (Cooling mode indicator)
  • Indikator ini menunjukkan bahwa perangkat berada dalam mode pendinginan.
  1. Indikator mode kering (Dry mode indicator)
  • Indikator ini menunjukkan bahwa perangkat berada dalam mode dehumidifikasi.
  1. Indikator kipas (Fan indicator)
  • Indikator ini menunjukkan bahwa perangkat berada dalam mode kipas.
  1. Indikator reservoir air (Water reservoir indicator)
  • Indikator ini menunjukkan bahwa reservoir air perlu dikeringkan.
  1. Indikator Celsius (Celsius indicator)
  • Indikator ini menunjukkan bahwa suhu diatur dalam Celsius (°C).
  1. Indikator Fahrenheit (Fahrenheit indicator)
  • Indikator ini menunjukkan bahwa suhu diatur dalam Fahrenheit (°F).
  1. Indikator jam (Hr indicator)
  • Indikator ini menunjukkan bahwa perangkat berada dalam mode pewaktu (timer).
  1. Indikator mode tidur (Sleep mode indicator)
  • Indikator ini menunjukkan bahwa perangkat berada dalam mode tidur. Fungsi ini hanya tersedia dalam mode pendinginan (cooling mode). Tekan tombol 5 dan 8 secara bersamaan untuk mengaktifkan.
  1. Indikator on/off (On/off indicator)
  • Indikator ini menunjukkan bahwa perangkat hidup atau mati.
  1. Pegangan (Handle)
  1. Lubang drainase kontinu (Continous drainage hole)
  • Dalam mode pendinginan (cooling) dan dehumidifikasi (dehumidification), drainase kontinu dimungkinkan:
  • Cabut sumbat air dan sambungkan saluran air ke wadah air atau drainase.
  1. Papan pemasangan kabel daya (Power cord fixing board)
  1. Dudukan kendali jarak jauh (Remote control holder)
  1. Lubang drainase (Drainage hole)
  • Untuk mengeringkan perangkat, matikan perangkat dan cabut steker listrik dari stopkontak.
  • Kendurkan penutup drainase dan cabut sumbat air. Biarkan air mengalir ke wadah air. Sambungkan sumbat air dan kencangkan penutup drainase.
  1. Filter udara (Air filter)
  • Untuk filtrasi optimal, bersihkan bingkai filter dan filter bagian dalam secara teratur.
  1. Konektor buang (Exhaust connector)
  1. Filter udara (Air filter)
  • Untuk filtrasi optimal, bersihkan bingkai filter dan filter bagian dalam secara teratur.
  1. Roda (Wheels)
  • Tempatkan perangkat di permukaan yang rata dan kering.
  1. Kabel daya (Power cord)
  1. Pipa buang (Exhaust pipe)
  • Sambungkan pipa buang ke konektor buang dan konektor adaptor jendela. Panjang selang buang harus antara 28 dan 150 cm. Jangan gunakan tabung ekstensi. Pastikan buangan tidak terhalang.
  1. Konektor adaptor jendela (Connector of the window adapter)
  • Perangkat dapat ditempatkan dalam arah horizontal atau vertikal.

Tinjauan kendali jarak jauh
Kendali jarak jauh (Remote control) (gambar B)

  1. Kendali jarak jauh (Remote control)
  • Gunakan kendali jarak jauh (remote control) untuk mengontrol perangkat dari jarak maksimum 5 m.
  1. Tombol on/off (On/off button)
  • Tekan tombol untuk menghidupkan atau mematikan perangkat.
  1. Tombol pewaktu (Timer button)
  • Tekan tombol untuk mengatur nilai waktu.
  1. Tombol ayun (Swing button)
  • Tekan tombol ayun untuk membuka atau menutup gaya ayun. Aliran udara dari saluran udara dapat bertiup pada sudut yang berbeda.
  1. Mode tidur (Sleep mode)
  • Dalam mode pendinginan (cooling mode), tekan tombol untuk memilih mode tidur.
    Catatan: Setelah memilih mode tidur, suhu meningkat 1°C setelah satu jam dan lagi 1°C setelah dua jam. Setelah dua jam, suhu tetap konstan.
  1. Tombol atas (Up button)
  2. Tombol bawah (Down button)
  • Tekan tombol atas untuk menaikkan suhu atau nilai waktu yang ditetapkan.
    Catatan: Suhu dapat diatur ke minimum 16°C dan maksimum 31°C.
  • Tekan tombol bawah untuk menurunkan suhu atau nilai waktu yang ditetapkan.
  1. Tombol pemilihan mode (Mode selection button)
  • Tekan tombol berulang kali untuk memilih mode: Mode pendinginan (Cooling mode) / Mode dehumidifikasi (Dehumidifying mode) / Mode kipas (Fan mode).
  1. Tombol kipas (Fan button)
  • Tekan tombol kipas untuk memilih output kecepatan angin tinggi, sedang, atau rendah.
  1. Tombol Celsius - Fahrenheit (Celsius - Fahrenheit button)
  • Tekan tombol untuk beralih antara Celsius (°C) dan Fahrenheit (°F).

Pemasangan

  • Lihat ilustrasi untuk memasang perangkat.

    (gambar C)

Catatan: Jarak antara perangkat dan dinding atau benda lain harus minimal 50 cm.

Fungsi perlindungan

  • Perangkat memiliki lima fungsi perlindungan: Fungsi perlindungan embun beku, perlindungan luapan, pencairan otomatis, perlindungan termal otomatis, dan perlindungan kompresor.

Data teknis

Daya listrik (Electrical power) 1357 W
Kapasitas pendinginan (Cooling capacity) 12,000 BTU / 3.5 kW
Rasio efisiensi energi (EER) (Energy efficiency ratio (EER)) 2.60
Koefisien kinerja (COP) (Coefficient of performance (COP)) 2.50
Kelas energi (Energy class) A
Sirkulasi udara (Air circulation) 400 m³/h
Tingkat kebisingan (Noise level) ≤ 65 dB
Kapasitas ukuran ruangan (Room size capacity) 18 - 26 m²
Dehumidifikasi (Dehumidification) 28 l/hari
Refrigeran (Refrigerant) R290, 230 g
Dimensi (Dimensions) 42 x 72 x 36 cm
Berat (Weight) 28 kg

Keamanan

  • Baca manual dengan seksama sebelum digunakan. Simpan manual untuk referensi di masa mendatang.
  • Hanya gunakan perangkat untuk tujuan yang dimaksudkan. Jangan gunakan perangkat untuk tujuan selain yang dijelaskan dalam manual.
  • Pabrikan tidak bertanggung jawab atas kerusakan konsekuensial atau kerusakan pada properti atau orang yang disebabkan oleh tidak dipatuhinya instruksi keselamatan dan penggunaan perangkat yang tidak tepat.
  • Perangkat dapat digunakan oleh anak-anak berusia 8 tahun ke atas dan orang-orang dengan keterbatasan fisik, sensorik atau mental atau kurang pengalaman dan pengetahuan jika mereka telah diberi pengawasan atau instruksi mengenai penggunaan perangkat dengan cara yang aman dan memahami bahaya yang terlibat. Pembersihan dan perawatan pengguna tidak boleh dilakukan oleh anak-anak kecuali mereka berusia lebih dari 8 tahun dan diawasi. Jauhkan perangkat dan kabel listrik dari jangkauan anak-anak yang lebih muda dari 8 tahun. Anak-anak tidak boleh bermain dengan perangkat.
  • Jangan gunakan perangkat jika ada bagian yang rusak atau cacat. Jika perangkat rusak atau cacat, segera ganti perangkat.
  • Jangan gunakan perangkat di luar ruangan. Perangkat ini hanya cocok untuk penggunaan di dalam ruangan.
  • Perangkat ini hanya cocok untuk penggunaan rumah tangga. Jangan gunakan perangkat untuk tujuan komersial.
  • Jangan gunakan perangkat di dekat bak mandi, pancuran, wastafel, atau bejana lain yang berisi air.
  • Jangan merendam perangkat dalam air atau cairan lain. Jika perangkat terendam dalam air atau cairan lain, jangan lepaskan perangkat dengan tangan Anda. Segera cabut steker listrik dari stopkontak. Jika perangkat terendam dalam air atau cairan lain, jangan gunakan perangkat lagi.
  • Jauhkan perangkat dari sumber panas. Jangan letakkan perangkat di atas permukaan yang panas atau di dekat api terbuka.
  • Jangan gunakan perangkat di dekat bahan peledak atau mudah terbakar.
  • Jauhkan tangan Anda dari bagian yang bergerak. Jangan memasukkan jari, pensil, atau benda lain melalui pelindung.
  • Sebelum memindahkan perangkat, selalu cabut steker listrik dari stopkontak. Jangan menarik kabel listrik.

Keamanan listrik


RISIKO SENGATAN LISTRIK (RISK OF ELECTRIC SHOCK)
JANGAN DIBUKA (DO NOT OPEN)

  • Untuk mengurangi risiko sengatan listrik, produk ini hanya boleh dibuka oleh teknisi resmi jika diperlukan servis.
  • Cabut produk dari listrik dan peralatan lain jika terjadi masalah.
  • Jangan gunakan perangkat jika kabel listrik atau steker listrik rusak atau cacat. Jika kabel listrik atau steker listrik rusak atau cacat, kabel tersebut harus diganti oleh pabrikan atau agen perbaikan resmi.
  • Sebelum digunakan, selalu periksa apakah tegangan listrik sama dengan tegangan pada pelat peringkat perangkat.
  • Sambungkan perangkat ke stopkontak yang diarde. Jika perlu, gunakan kabel ekstensi yang diarde dengan diameter yang sesuai.
  • Selalu buka sepenuhnya kabel listrik dan kabel ekstensi.
  • Perangkat ini tidak dimaksudkan untuk dioperasikan dengan pewaktu (timer) eksternal atau sistem kendali jarak jauh (remote-control) terpisah.
  • Jangan memindahkan perangkat dengan menarik kabel listrik. Pastikan kabel listrik tidak terbelit. Pastikan kabel listrik tidak menggantung di tepi meja kerja dan tidak tersangkut secara tidak sengaja atau tersandung.
  • Jangan merendam perangkat, kabel listrik, atau steker listrik dalam air atau cairan lain.
  • Jangan tinggalkan perangkat tanpa pengawasan saat steker listrik terhubung ke catu daya.

Pembersihan dan perawatan


  • Sebelum membersihkan atau melakukan perawatan, matikan perangkat, cabut steker listrik dari stopkontak, dan tunggu hingga perangkat menjadi dingin.
  • Jangan gunakan pelarut pembersih atau bahan abrasif.
  • Jangan bersihkan bagian dalam perangkat.
  • Jangan mencoba memperbaiki perangkat. Jika perangkat tidak beroperasi dengan benar, ganti dengan perangkat baru.
  • Bersihkan perangkat menggunakan kain lembut dan lembap. Keringkan perangkat secara menyeluruh dengan kain bersih dan kering.
  • Gunakan penyedot debu dengan nosel sikat untuk menghilangkan debu dari saluran keluar udara.
  • Bersihkan filter di bawah air hangat dengan deterjen netral. Jangan keringkan filter di bawah sinar matahari langsung.
