Nedis ACMB1WT12 - Manuale del condizionatore d'aria locale

Descrizione

Panoramica del dispositivo

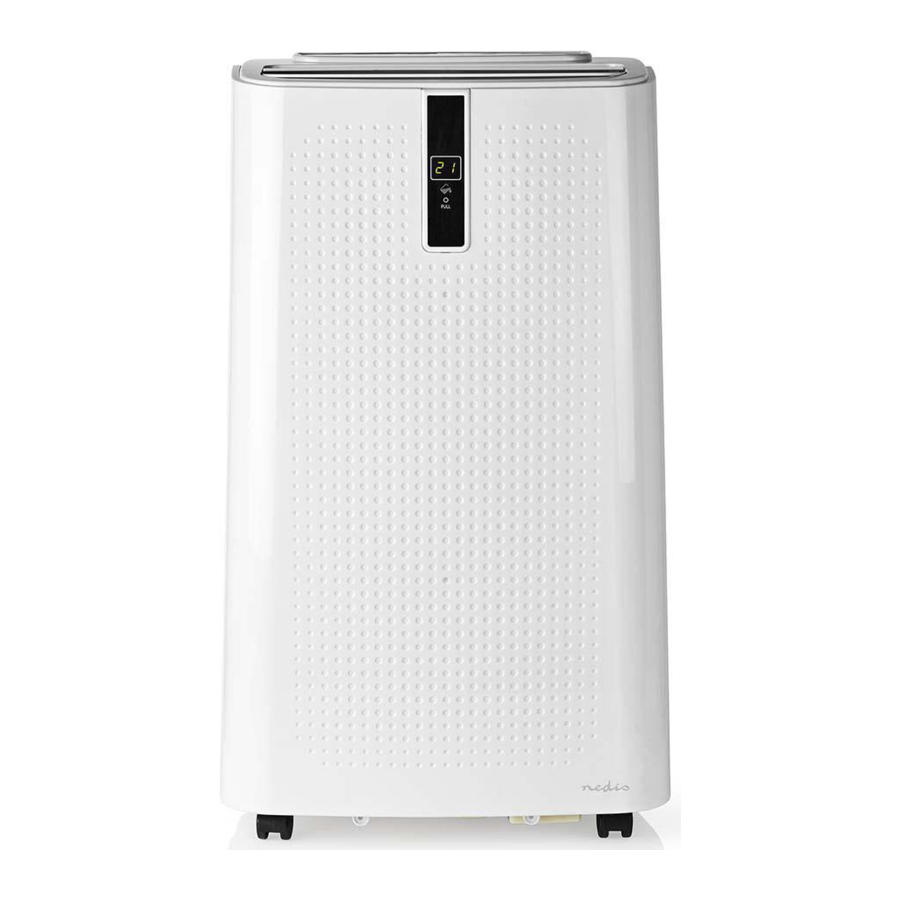

Dispositivo (fig. A)

  1. Pannello di controllo
  1. Uscita dell'aria
  1. Pulsante On/off
  • Premere il pulsante per accendere o spegnere il dispositivo.
  1. Pulsante modalità
  • Premere ripetutamente il pulsante per selezionare la modalità: Modalità raffreddamento / Modalità deumidificazione / Modalità ventilazione.
  1. Pulsante Su
  2. Pulsante Giù
  • Modalità raffreddamento: Premere il pulsante su o il pulsante giù per cambiare la temperatura impostata. Premere contemporaneamente entrambi i pulsanti per passare da Celsius (°C) a Fahrenheit (°F).
  • Premere il pulsante su o il pulsante giù per cambiare il valore di temporizzazione impostato.
  1. Pulsante timer
  • Premere il pulsante per impostare il timer.
    Nota: Il timer può essere impostato fino a un massimo di 24 h.
  1. Pulsante selezione velocità del vento
  • In modalità raffreddamento o ventilazione, premere ripetutamente il pulsante per selezionare la velocità della ventola: Bassa / Media / Alta.
  • In modalità deumidificazione, il pulsante di selezione della velocità del vento non è valido. La ventola rimane in funzione a bassa velocità.
  1. Finestra display
  • La finestra display mostra la temperatura impostata o l'ora impostata.
  1. Indicatore modalità raffreddamento
  • Questo indicatore mostra che il dispositivo è in modalità raffreddamento.
  1. Indicatore modalità deumidificazione
  • Questo indicatore mostra che il dispositivo è in modalità deumidificazione.
  1. Indicatore ventilazione
  • Questo indicatore mostra che il dispositivo è in modalità ventilazione.
  1. Indicatore serbatoio dell'acqua
  • Questo indicatore mostra che il serbatoio dell'acqua necessita di essere svuotato.
  1. Indicatore Celsius
  • Questo indicatore mostra che la temperatura è impostata in Celsius (°C).
  1. Indicatore Fahrenheit
  • Questo indicatore mostra che la temperatura è impostata in Fahrenheit (°F).
  1. Indicatore Ore
  • Questo indicatore mostra che il dispositivo è in modalità timer.
  1. Indicatore modalità sospensione
  • Questo indicatore mostra che il dispositivo è in modalità sospensione. Questa funzione è disponibile solo in modalità raffreddamento. Premere contemporaneamente i pulsanti 5 e 8 per attivarla.
  1. Indicatore On/off
  • Questo indicatore mostra che il dispositivo è acceso o spento.
  1. Maniglia
  1. Foro di drenaggio continuo
  • Nelle modalità raffreddamento e deumidificazione è possibile il drenaggio continuo:
  • Scollegare il tappo dell'acqua e collegare l'uscita dell'acqua a un contenitore o a uno scarico.
  1. Pannello di fissaggio del cavo di alimentazione
  1. Supporto per telecomando
  1. Foro di drenaggio
  • Per scaricare il dispositivo, spegnerlo e scollegare la spina di alimentazione dalla presa di corrente.
  • Allentare il coperchio di drenaggio e scollegare il tappo dell'acqua. Lasciare che l'acqua defluisca in un contenitore. Collegare il tappo dell'acqua e serrare il coperchio di drenaggio.
  1. Filtro dell'aria
  • Per una filtrazione ottimale, pulire regolarmente il telaio del filtro e il filtro interno.
  1. Connettore di scarico
  1. Filtro dell'aria
  • Per una filtrazione ottimale, pulire regolarmente il telaio del filtro e il filtro interno.
  1. Ruote
  • Posizionare il dispositivo su una superficie piana e asciutta.
  1. Cavo di alimentazione
  1. Tubo di scarico
  • Collegare il tubo di scarico al connettore di scarico e al connettore dell'adattatore per finestra. La lunghezza del tubo di scarico deve essere compresa tra 28 e 150 cm. Non utilizzare tubi di prolunga. Assicurarsi che lo scarico sia libero.
  1. Connettore dell'adattatore per finestra
  • Il dispositivo può essere posizionato in direzione orizzontale o verticale.

Panoramica del telecomando
Telecomando (fig. B)

  1. Telecomando
  • Utilizzare il telecomando per controllare il dispositivo da una distanza massima di 5 m.
  1. Pulsante On/off
  • Premere il pulsante per accendere o spegnere il dispositivo.
  1. Pulsante timer
  • Premere il pulsante per impostare il valore di temporizzazione.
  1. Pulsante oscillazione
  • Premere il pulsante di oscillazione per aprire o chiudere lo stile di oscillazione. Il flusso d'aria dell'uscita dell'aria può soffiare con diverse angolazioni.
  1. Modalità sospensione
  • In modalità raffreddamento, premere il pulsante per selezionare la modalità sospensione.
    Nota: Dopo aver selezionato la modalità sospensione, la temperatura aumenta di 1°C dopo un'ora e di nuovo di 1°C dopo due ore. Dopo due ore, la temperatura rimane costante.
  1. Pulsante Su
  2. Pulsante Giù
  • Premere il pulsante su per aumentare la temperatura o il valore di temporizzazione impostato.
    Nota: La temperatura può essere impostata a un minimo di 16°C e a un massimo di 31°C.
  • Premere il pulsante giù per diminuire la temperatura o il valore di temporizzazione impostato.
  1. Pulsante selezione modalità
  • Premere ripetutamente il pulsante per selezionare la modalità: Modalità raffreddamento / Modalità deumidificazione / Modalità ventilazione.
  1. Pulsante ventilatore
  • Premere il pulsante ventilatore per selezionare l'emissione di velocità del vento alta, media o bassa.
  1. Pulsante Celsius - Fahrenheit
  • Premere il pulsante per passare da Celsius (°C) a Fahrenheit (°F).

Installazione

  • Fare riferimento all'illustrazione per installare il dispositivo.

    (fig. C)

Nota: La distanza tra il dispositivo e la parete o altri oggetti deve essere di almeno 50 cm.

Funzioni di protezione

  • Il dispositivo dispone di cinque funzioni di protezione: Funzione antigelo, protezione dal trabocco, sbrinamento automatico, protezione termica automatica e protezione del compressore.

Dati tecnici

Potenza elettrica 1357 W
Capacità di raffreddamento 12,000 BTU / 3.5 kW
Rapporto di efficienza energetica (EER) 2.60
Coefficiente di prestazione (COP) 2.50
Classe energetica A
Circolazione dell'aria 400 m³/h
Livello di rumore ≤ 65 dB
Capacità per dimensione stanza 18 - 26 m²
Deumidificazione 28 l/day
Refrigerante R290, 230 g
Dimensioni 42 x 72 x 36 cm
Peso 28 kg

Sicurezza

  • Leggere attentamente il manuale prima dell'uso. Conservare il manuale per riferimento futuro.
  • Utilizzare il dispositivo solo per gli scopi previsti. Non utilizzare il dispositivo per scopi diversi da quelli descritti nel manuale.
  • Il produttore non è responsabile per danni conseguenti o per danni a cose o persone causati dalla mancata osservanza delle istruzioni di sicurezza e dall'uso improprio del dispositivo.
  • Il dispositivo può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o prive di esperienza e conoscenza se sono stati supervisionati o istruiti sull'uso sicuro del dispositivo e comprendono i pericoli coinvolti. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini a meno che non abbiano più di 8 anni e siano supervisionati. Tenere il dispositivo e il cavo di alimentazione fuori dalla portata dei bambini di età inferiore agli 8 anni. I bambini non devono giocare con il dispositivo.
  • Non utilizzare il dispositivo se una qualsiasi parte è danneggiata o difettosa. Se il dispositivo è danneggiato o difettoso, sostituirlo immediatamente.
  • Non utilizzare il dispositivo all'aperto. Il dispositivo è adatto solo per uso interno.
  • Il dispositivo è adatto solo per uso domestico. Non utilizzare il dispositivo per scopi commerciali.
  • Non utilizzare il dispositivo vicino a vasche da bagno, docce, lavabi o altri recipienti contenenti acqua.
  • Non immergere il dispositivo in acqua o altri liquidi. Se il dispositivo è immerso in acqua o altri liquidi, non rimuoverlo con le mani. Rimuovere immediatamente la spina dalla presa di corrente. Se il dispositivo è immerso in acqua o altri liquidi, non utilizzarlo più.
  • Tenere il dispositivo lontano da fonti di calore. Non posizionare il dispositivo su superfici calde o vicino a fiamme libere.
  • Non utilizzare il dispositivo vicino a materiali esplosivi o infiammabili.
  • Tenere le mani lontane dalle parti in movimento. Non inserire dita, matite o altri oggetti attraverso la protezione.
  • Prima di spostare il dispositivo, rimuovere sempre la spina dalla presa di corrente. Non tirare il cavo di alimentazione.

Sicurezza elettrica


RISCHIO DI SCOSSA ELETTRICA
NON APRIRE

  • Per ridurre il rischio di scosse elettriche, questo prodotto deve essere aperto solo da un tecnico autorizzato quando è necessaria la manutenzione.
  • Scollegare il prodotto dalla rete elettrica e da altre apparecchiature in caso di problemi.
  • Non utilizzare il dispositivo se il cavo di alimentazione o la spina di alimentazione sono danneggiati o difettosi. Se il cavo di alimentazione o la spina di alimentazione sono danneggiati o difettosi, devono essere sostituiti dal produttore o da un agente di riparazione autorizzato.
  • Prima dell'uso, verificare sempre che la tensione di rete sia la stessa della tensione sulla targhetta dati del dispositivo.
  • Collegare il dispositivo a una presa di corrente con messa a terra. Se necessario, utilizzare una prolunga con messa a terra di diametro adeguato.
  • Srotolare sempre completamente il cavo di alimentazione e la prolunga.
  • Il dispositivo non è destinato a essere azionato tramite un timer esterno o un sistema di controllo remoto separato.
  • Non spostare il dispositivo tirando il cavo di alimentazione. Assicurarsi che il cavo di alimentazione non si impigli. Assicurarsi che il cavo di alimentazione non penda dal bordo di un piano di lavoro e non possa essere accidentalmente impigliato o far inciampare.
  • Non immergere il dispositivo, il cavo di alimentazione o la spina di alimentazione in acqua o altri liquidi.
  • Non lasciare il dispositivo incustodito mentre la spina di alimentazione è collegata alla rete elettrica.

Pulizia e manutenzione


  • Prima della pulizia o della manutenzione, spegnere il dispositivo, rimuovere la spina dalla presa di corrente e attendere che il dispositivo si sia raffreddato.
  • Non utilizzare solventi detergenti o abrasivi.
  • Non pulire l'interno del dispositivo.
  • Non tentare di riparare il dispositivo. Se il dispositivo non funziona correttamente, sostituirlo con un nuovo dispositivo.
  • Pulire il dispositivo utilizzando un panno morbido e umido. Asciugare accuratamente il dispositivo con un panno pulito e asciutto.
  • Utilizzare un aspirapolvere con bocchetta a spazzola per rimuovere la polvere dall'uscita del flusso d'aria.
  • Pulire i filtri sotto acqua tiepida con un detergente neutro. Non asciugare i filtri alla luce diretta del sole.
