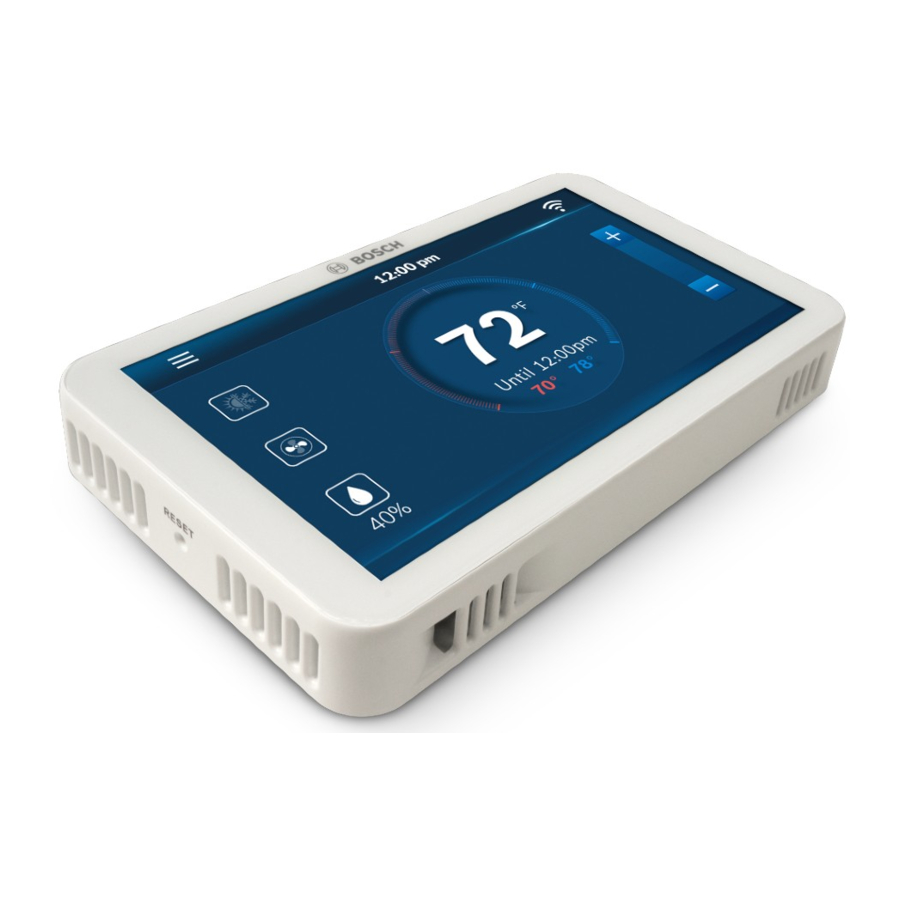

Příručka pro Bosch BCC100, BCC110

Funkce a vlastnosti termostatu

Nastavení domovské obrazovky

Tato část je určena pro nastavení, která lze upravit z domovské obrazovky termostatu. Kliknutím na kteroukoli z možností na domovské obrazovce se také dostanete do části Režim v Nastavení systému.

Nastavená teplota vytápění

Tato funkce nastavuje teplotu prostoru, která má být udržována během vytápění. Tato možnost se u zařízení A/C přeskočí.

• Možnost: 45°F až 99°F
• Výchozí: 68°F

1. Klikněte na ikonu systému na levé straně domovské obrazovky.

2. Vyberte Heat (Vytápění) na obrazovce System (Systém).

3. Ukončete obrazovku System (Systém) (stiskněte „x“ v pravém horním rohu).
4. Na domovské obrazovce použijte tlačítka +/- ke zvýšení/snížení nastavené teploty vytápění.


Nastavená teplota chlazení

Tato funkce nastavuje teplotu prostoru, která má být udržována během chlazení.

• Možnost: 45°F až 99°F
• Výchozí: 78°F

1. Klikněte na ikonu systému na levé straně domovské obrazovky.

2. Vyberte Cool (Chlazení) na obrazovce System (Systém).

3. Ukončete obrazovku System (Systém) (stiskněte „x“ v pravém horním rohu).
4. Na domovské obrazovce použijte tlačítka +/- ke zvýšení/snížení nastavené teploty chlazení.


Automatické nastavení teploty vytápění/chlazení

Tato funkce nastavuje rozsah teplot prostoru, který má být udržován vytápěním i chlazením. V rámci těchto nastavených bodů nedojde k vytápění ani chlazení. Mrtvé pásmo mezi nastavenými body vytápění a chlazení nelze konfigurovat na méně než 5°F.

• Možnost: 45°F až 99°F
• Výchozí hodnota chlazení: 78°F
• Výchozí hodnota vytápění: 68°F

1. Klikněte na ikonu systému na levé straně domovské obrazovky.

2. Vyberte Auto (Automaticky) na obrazovce System (Systém).

3. Ukončete obrazovku System (Systém) (stiskněte „x“ v pravém horním rohu).
4. Na domovské obrazovce použijte tlačítka +/- ke změně nastavených bodů vytápění a chlazení.

5. Vyberte pole Heat (Vytápění) nebo Cool (Chlazení) a pomocí tlačítek +/- zvyšte/snižte nastavené body.


Počasí

Tato část umožňuje uživateli zobrazit počasí. Chcete-li získat přístup, připojte zařízení k Wi-Fi, přejděte do nabídky a vyberte počasí.

Aktuální počasí

Tato funkce poskytuje informace o aktuálním počasí na základě polohy.
Je vyžadováno připojení k Wi-Fi a tyto informace lze zobrazit pouze v případě, že je termostat spárován s aplikací a je zadána adresa instalace.

1. Hlavní nabídka
2. Počasí
3. Vyberte Current (Aktuální)


Počasí na příštích 10 hodin

Tato možnost poskytuje informace o předpovědi počasí na příštích 10 hodin.
Je vyžadováno připojení k Wi-Fi.

1. Hlavní nabídka
2. Počasí
3. Vyberte Today (Dnes)


Počasí na příštích 5 dní

Tato možnost poskytuje informace o předpovědi počasí na příštích 5 dní.
Je vyžadováno připojení k Wi-Fi.

1. Hlavní nabídka
2. Počasí
3. Vyberte 5-Days (5 dní)


Plán

Tato část umožňuje uživateli vybrat a upravit plán pro jeho systém. Chcete-li získat přístup k sekci Schedule (Plán), zvolte nabídku a vyberte "Schedule" (Plán). Chcete-li přidávat a odebírat plány, musíte použít aplikaci.

Dostupné plány

Tato možnost umožňuje uživateli vybrat dříve vytvořené vlastní plány.

1. Hlavní nabídka
2. Plán
3. Vyberte plán


Upravit plán

Tato funkce umožňuje uživateli upravit dříve vytvořený plán. V této sekci může uživatel nastavit více plánů během dne, kopírovat plány a mazat plány.

1. Hlavní nabídka
2. Plán
3. Vyberte Plán
4. Vyberte "Setup" (Nastavení)
5. Vyberte den
6. Upravte časy spuštění
7. Upravte teploty vytápění a chlazení


Nastavení zařízení

Nastavení zařízení slouží k nastavení, která se týkají samotného zařízení BCC. Uživatel může získat přístup k nastavení zařízení výběrem této sekce v nabídce.

Výběr Wi-Fi

Tato sekce umožňuje uživateli vybrat si mezi dostupnými zdroji Wi-Fi v oblasti a vytvořit připojení Wi-Fi.

1. Hlavní nabídka
2. Nastavení zařízení
3. Wi-Fi
4. Vyberte lupu

Pomocí kláves Nahoru a Dolů vyhledejte a vyberte požadovanou síť Wi-Fi.

Vyhledávání Wi-Fi

Tato sekce umožňuje uživateli vyhledat zdroj Wi-Fi, pokud se nezobrazuje v seznamu.

1. Hlavní nabídka
2. Nastavení zařízení
3. Wi-Fi
4. Vyberte SSID

Zadejte název požadované sítě Wi-Fi pomocí klávesnice.

Wi-Fi zapnuto/vypnuto

Tato funkce umožňuje uživateli zapínat a vypínat Wi-Fi ze zařízení.

1. Hlavní nabídka
2. Nastavení zařízení
3. Wi-Fi
4. Vyberte Power OFF (Vypnout)


Zpráva

Tato obrazovka poskytuje uživateli výstražnou zprávu z termostatu. Zahrnuje systémové výstrahy (např. aktualizace softwaru) a servisní výstrahy (např. Vyměnit filtr).

1. Hlavní nabídka
2. Nastavení zařízení
3. Messages (Zprávy)


Jas

Tato funkce umožňuje uživateli upravit jas termostatu.

• Možnosti: Vysoký, Střední, Nízký
• Výchozí: Vysoký

1. Hlavní nabídka
2. Nastavení zařízení
3. Screen (Obrazovka)
4. Vyberte možnost Brightness (Jas)


Časový limit

Umožňuje uživateli nastavit plán časového limitu obrazovky pro termostat. Pokud po tuto dobu nedojde k žádné aktivitě, obrazovka zhasne.

• Možnosti: 20 sekund, 1 minuta, 3 minuty
• Výchozí: 1 minuta

1. Hlavní nabídka
2. Nastavení zařízení
3. Screen (Obrazovka)
4. Timeout (Časový limit)
5. Vyberte možnost časového limitu


Zámek obrazovky

Umožňuje uživateli nastavit 4místný číselný přístupový kód pro zamknutí obrazovky. Po nastavení vyzve BCC uživatele k opětovnému zadání hesla při pokusu o přístup k dotykové obrazovce termostatu.

• Možnosti: Zapnuto/Vypnuto
• Výchozí: Vypnuto

1. Hlavní nabídka
2. Nastavení zařízení
3. Screen (Obrazovka)
4. Screen Lock (Zámek obrazovky)
5. Vyberte možnost Screen Lock (Zámek obrazovky)


Formát data

Poskytuje uživateli možnosti pro výběr formátu data podle jeho výběru.

• Možnosti: MM/DD/RRRR, DD/MM/RRRR, RRRR/MM/DD
• Výchozí: MM/DD/RR

1. Hlavní nabídka
2. Nastavení zařízení
3. Date & Time (Datum a čas)
4. Vyberte Date Format (Formát data)


Formát času

Tato funkce umožňuje uživateli vybrat formát času.

• Možnosti: 12 hodin a 24 hodin
• Výchozí: 12 hodin

1. Hlavní nabídka
2. Nastavení zařízení
3. Date & Time (Datum a čas)
4. Vyberte Time format (Formát času)


Informace o účtu

Poskytuje uživateli ID účtu, Datum vytvoření a Geo Location (Geografickou polohu). Všechna tři pole lze změnit kliknutím na tlačítko „Change“ (Změnit).

1. Hlavní nabídka
2. Nastavení zařízení
3. Device Information (Informace o zařízení)
4. Account (Účet)


Informace o systému

Poskytuje uživateli informace o hardwaru a softwaru termostatu, včetně: Modelu, Verze softwaru, Verze HD, MAC ID.

1. Hlavní nabídka
2. Nastavení zařízení
3. Device Information (Informace o zařízení)
4. System (Systém)


Nastavení systému

Tato sekce umožňuje uživateli měnit nastavení týkající se systému HVAC v jeho budově. Chcete-li získat přístup k těmto nastavením, vyberte nabídku a zvolte "System Settings" (Nastavení systému).

Nastavení ventilátoru

Tato sekce umožňuje uživateli vybrat jeden ze tří dostupných režimů ventilátoru. Auto, On (Zapnuto) a Circulation (Cirkulace).

• Výchozí: Auto

1. Hlavní nabídka
2. Nastavení systému
3. Režim
4. Ventilátor

Auto
V tomto režimu bude ventilátor spuštěn pouze během topení nebo chlazení.

On (Zapnuto)
V tomto režimu bude ventilátor neustále zapnutý, i když je režim systému nastaven na Off (Vypnuto).

Circulation (Cirkulace)
Tato funkce dává uživateli možnost cirkulovat vzduch v klimatizovaném prostoru. Ventilátor se bude zapínat a vypínat v závislosti na době zapnutí a době vypnutí zadané na stránce nastavení. Uživatel si také může vybrat nastavení plánu, během kterého bude ventilátor cyklicky pracovat. Pokud uživatel nezvolí žádný plán, ventilátor bude cyklicky pracovat nepřetržitě.

Řízení vlhkosti

Tato funkce umožňuje uživateli se správně nainstalovaným a zapojeným zvlhčovačem vybrat, jak systém řídí vlhkost, a nastavit relativní hodnotu vlhkosti. Výběrem možnosti Ne se funkce řízení vlhkosti deaktivuje.

• Možnosti: Ano/Ne; 30 % až 90 %
• Výchozí: Ne; 50 %

1. Hlavní nabídka
2. Nastavení systému
3. Režim
4. Vyberte Příslušenství
5. Vyberte Povolit automatické řízení vlhkosti

Pomocí kláves Nahoru a Dolů vyberte úroveň vlhkosti.

Vyberte stupeň C nebo F

Tato funkce nastavuje jednotku teploty.

• Možnosti: °F nebo °C
• Výchozí: °F

1. Hlavní nabídka
2. Nastavení systému
3. Teplota
4. Jednotka


Monitorování nízké teploty prostoru

Tato funkce nastavuje minimální teplotu prostoru, která bude povolena. Pokud teplota prostoru klesne pod stanovenou hodnotu, termostat zapne zařízení v režimu topení, i když je provozní režim termostatu nastaven na "OFF" (VYPNUTO). Bude následovat normální topný cyklus určený všemi uživatelskými funkcemi nastavení (včetně sekvence fází, minimální doby chodu a doby cyklu).
Tato možnost se přeskočí u zařízení A/C.

• Možnosti: Zapnuto/Vypnuto; 45°F až 70°F
• Výchozí: Vypnuto; 50°F

1. Hlavní nabídka
2. Nastavení systému
3. Teplota
4. Upozornění
5. Klikněte na textové pole LOW (NÍZKÁ)

Pomocí kláves Nahoru a Dolů vyberte Nízkou teplotu fáze.

Monitorování vysoké teploty prostoru

Tato funkce nastavuje maximální teplotu prostoru, která bude povolena. Pokud teplota prostoru stoupne nad stanovenou hodnotu, termostat zapne zařízení v režimu chlazení, i když je provozní režim termostatu nastaven na "OFF" (VYPNUTO). Bude následovat normální chladicí cyklus určený všemi uživatelskými funkcemi nastavení (včetně sekvence fází, minimální doby chodu a doby cyklu).

• Možnosti: Zapnuto/Vypnuto; 70°F až 99°F
• Výchozí: Vypnuto; 99°F

1. Hlavní nabídka
2. Nastavení systému
3. Teplota
4. Upozornění
5. Klikněte na textové pole HIGH (VYSOKÁ)

Pomocí kláves Nahoru a Dolů vyberte Vysokou teplotu fáze.

Resetování doby chodu topení a chlazení

Tato funkce umožňuje uživateli resetovat dobu chodu topení nebo chlazení. Výběrem možnosti "Yes" (Ano) se resetuje příslušná doba chodu na nulu a počáteční datum na aktuální datum.

1. Hlavní nabídka
2. Nastavení systému
3. Doba chodu
4. Reset (Topení nebo chlazení)


Vzduchový filtr

Tato funkce umožňuje stanovit počet provozních dnů zařízení HVAC mezi výměnami filtru. Termostat odešle uživateli upozornění, aby vyměnil vzduchový filtr systému na základě nastavené doby.

• Možnosti: 15 dní až 360 dní
• Výchozí: 90 dní

1. Hlavní nabídka
2. Nastavení systému
3. Doba chodu
4. Vzduchový filtr
5. Vyberte nastavení

Pomocí kláves Nahoru a Dolů upravte dobu výměny.

Vložka zvlhčovače

Tato funkce umožňuje stanovit počet provozních dnů zařízení HVAC s možností zvlhčovače mezi výměnami vložek zvlhčovače (odpařovače). Termostat odešle uživateli upozornění, aby vyměnil vložku zvlhčovače systému na základě nastavené doby.

• Možnosti: 15 dní až 360 dní
• Výchozí: 90 dní

1. Hlavní nabídka
2. Nastavení systému
3. Doba chodu
4. Vložka zvlhčovače
5. Vyberte nastavení

Pomocí kláves Nahoru a Dolů upravte dobu výměny.
Aby byla tato funkce dostupná, musí být v konfiguraci systému zvoleno příslušenství zvlhčovače.

Aktualizace systému

Tato možnost slouží k aktualizaci zařízení nejnovější verzí firmwaru, pokud automatická aktualizace nebyla úspěšná.

1. Hlavní nabídka
2. Nastavení systému
3. Aktualizace systému
4. Stáhněte si nejnovější aktualizaci


Konfigurace jednotky

Tato sekce umožňuje uživateli vybrat konfiguraci jeho systému. Uživatel si může vybrat mezi fosilními palivy, tepelným čerpadlem, duálním palivem, elektrickým topením a žádným topením. Jakmile je uživatel v nabídce System Settings (Nastavení systému), pro přístup k tomuto výběru zvolte Unit Configuration (Konfigurace jednotky).

Compressor Configuration (Konfigurace kompresoru)
Tato funkce stanovuje počet fází kompresorů, které zařízení používá.

• Možnosti: Fosilní palivo Fáze 1 a 2, Klimatizace Fáze 0, 1 a 2
• Výchozí: Tepelné čerpadlo Fáze 2 Elektrické topení Fáze 2

1. Hlavní nabídka
2. Nastavení systému
3. Konfigurace jednotky
4. Typ topení
5. Fáze

V závislosti na zvoleném typu topení se dostupné možnosti mohou lišit.

Auxiliary Heating (Pomocné topení)
Tato funkce umožňuje automatické přepnutí z topení kompresorem na pomocné topení (např. elektrické topení) při použití systému tepelného čerpadla.
Tato možnost je pouze pro tepelná čerpadla.
Umožňuje další fázi topení, pokud kompresor nemůže splnit aktuální nastavenou hodnotu topení.

• Možnosti: Povolit a Zakázat
• Výchozí: Povolit

1. Hlavní nabídka
2. Nastavení systému
3. Konfigurace jednotky
4. Typ topení (vyberte Tepelné čerpadlo)
5. Nastavení

Auxiliary Heating (Pomocné topení) (v části Heat Type (Typ topení))

Humidifier Control (Řízení zvlhčovače)
Tato funkce umožňuje používat zvlhčovač. Technik nastavení musí nastavit hodnotu vlhkosti, aby stanovil požadovanou úroveň vlhkosti, která by měla být udržována. Zvlhčovač bude aktivován pouze během požadavku na topení.
Tato možnost se přeskočí u zařízení A/C.

• Možnosti: Zvlhčovač, Odvlhčovač a Žádný
• Výchozí: Odvlhčovač

1. Hlavní nabídka
2. Nastavení systému
3. Konfigurace jednotky
4. Příslušenství
5. Vyberte Zvlhčovač


DeHumidification Control (Řízení odvlhčování)
Tato funkce umožňuje povolit funkci chlazení pro odvlhčování (pokud zařízení HVAC tuto funkci obsahuje) nebo zakázat funkci a provozovat ohřev horkým plynem (pokud je zařízení HVAC touto funkcí vybaveno). Když je povolena funkce chlazení pro odvlhčování, chladicí zařízení zůstane zapnuté, dokud není dosaženo nastavené hodnoty vlhkosti nebo dokud není dosaženo teploty nadměrného chlazení. Teplota nadměrného chlazení je přípustný počet stupňů pod nastavenou hodnotou, který uživatel povolí ve snaze lépe odvlhčit prostor.

• Možnosti: Povolit a Zakázat
• Výchozí: Zakázat

1. Hlavní nabídka
2. Nastavení systému
3. Konfigurace jednotky
4. Příslušenství
5. Odvlhčovač
6. Nastavení


Reversing Valve Energize Method (Metoda napájení reverzního ventilu)
Na základě výběru uživatele se tento parametr používá k nastavení logiky reverzního ventilu, založené na konstrukci tepelného čerpadla, pro řízení průtoku chladiva.
Výběr možnosti Cool (Chlazení) napájí reverzní ventil během chlazení (O).
Výběr možnosti Heat (Topení) napájí reverzní ventil během topení (B).

• Možnosti: Chlazení a Topení
• Výchozí: Topení

1. Hlavní nabídka
2. Nastavení systému
3. Konfigurace jednotky
4. Typ topení (Vyberte Tepelné čerpadlo)
5. Vyberte Nastavení

Pokročilé nastavení

Pokročilé nastavení slouží ke specifickému nastavení způsobu fungování systému. Zde má také instalátor/dodavatel přístup k nastavením, která nejsou pro majitele domu k dispozici. Do pokročilého nastavení se dostanete kliknutím na Menu a poté na Advanced Settings (Pokročilé nastavení).

Zpoždění zapnutí ventilátoru při vytápění

Tato funkce umožňuje zpoždění zapnutí motoru ventilátoru na určenou dobu v režimu vytápění.
Tato možnost se u zařízení A/C přeskočí.

• Možnosti: 0 sekund až 120 sekund.
• Výchozí: 0 sekund

1. Hlavní nabídka
2. Advanced Settings (Pokročilé nastavení)
3. Heating & Cooling (Vytápění a chlazení)
4. Zadejte kód pro profesionální přístup „1886“
5. Fan Delay (Zpoždění ventilátoru)
6. Select On (Vybrat zapnutí)

Pomocí kláves Nahoru a Dolů vyberte Fan Delay (Zpoždění ventilátoru).

Zpoždění zapnutí ventilátoru při chlazení

Tato funkce umožňuje zpoždění zapnutí motoru ventilátoru na určenou dobu v režimu chlazení.

• Možnosti: 0 sekund až 120 sekund.
• Výchozí: 0 sekund

1. Hlavní nabídka
2. Advanced Settings (Pokročilé nastavení)
3. Heating & Cooling (Vytápění a chlazení)
4. Zadejte kód pro profesionální přístup „1886“
5. Fan Delay (Zpoždění ventilátoru)
6. Select On (Vybrat zapnutí)

Pomocí kláves Nahoru a Dolů vyberte Fan Delay (Zpoždění ventilátoru).

Minimální doba běhu

Tato funkce stanoví minimální povolenou dobu běhu kompresoru. Minimální doba běhu zabraňuje krátké době běhu a prodlužuje životnost kompresoru. Kompresor bude pokračovat v běhu po určený počet minut, i když je dosaženo nastavené hodnoty.
Minimální doba běhu je počet sekund, po které bude termostat vyžadovat vytápění nebo chlazení, aby byla zajištěna komfortní frekvence cyklů. Nastavení systému do polohy Off (Vypnuto) nebo opačné volání systému potlačí časovač a okamžitě ukončí volání vytápění nebo chlazení.
Horní limit minimální doby běhu (MRT) je vázán na nastavení časovače zpoždění stupně (SDT) (600 s nebo 10 min ve výchozím nastavení). Horní limit pro MRT lze nastavit až na 90 minut, pokud je SDT odpovídajícím způsobem nastaven.

• Možnosti: 180 sekund až nastavení časovače zpoždění stupně (600 sekund/10 minut ve výchozím nastavení, ale lze nastavit až na 90 minut)
• Výchozí: 300 sekund

1. Hlavní nabídka
2. Advanced Settings (Pokročilé nastavení)
3. Heating & Cooling (Vytápění a chlazení)
4. Zadejte kód pro profesionální přístup „1886“
5. Min. Run Time (Min. doba běhu)

Pomocí kláves Nahoru a Dolů vyberte minimální dobu běhu.

Časovač proti krátkým cyklům (ASC)

Minimální doba vypnutí je počet sekund po volání a předtím, než může být zahájeno nové volání vytápění nebo chlazení.

• Možnosti: 0 až 300 sekund
• Výchozí: 300 sekund

1. Hlavní nabídka
2. Advanced Settings (Pokročilé nastavení)
3. Heating & Cooling (Vytápění a chlazení)
4. Zadejte kód pro profesionální přístup „1886“
5. Anti Short Cycle (Proti krátkému cyklu)


Doba cyklu

Minimální doba vypnutí je počet sekund po volání a předtím, než může být zahájeno nové volání vytápění nebo chlazení.

• Možnosti: 60 až 300 sekund
• Výchozí: 180 sekund

1. Hlavní nabídka
2. Advanced Settings (Pokročilé nastavení)
3. Heating & Cooling (Vytápění a chlazení)
4. Zadejte kód pro profesionální přístup „1886“
5. Cycle Time (Doba cyklu)


Pásmo nulové energie

Tato funkce stanoví teplotní diferenciál, při kterém dojde k volání vytápění nebo chlazení. Teplota v místnosti bude muset klesnout o tuto hodnotu od nastavené hodnoty vytápění, aby došlo k volání vytápění. U chlazení se bude muset teplota v místnosti zvýšit o tuto hodnotu.

• Možnosti: 0,5 °F až 2 °F
• Výchozí: 2 °F.

1. Hlavní nabídka
2. Advanced Settings (Pokročilé nastavení)
3. Heating & Cooling (Vytápění a chlazení)
4. Zadejte kód pro profesionální přístup „1886“
5. Zero Energy Band (Pásmo nulové energie)

Pomocí kláves Nahoru a Dolů vyberte rozsah.

Západka

Tato funkce stanoví, jakým způsobem bude zařízení HVAC snižovat výkon. Pokud má jednotka více stupňů vytápění nebo chlazení, může být schopnost řídit proces snižování výkonu užitečná. Pokud je tato funkce deaktivována, po dosažení nastavené hodnoty termostat sníží výkon na předchozí stupeň. Po zpoždění stupně, pokud je nastavená hodnota stále splněna, termostat opět sníží výkon. Pokud je tato funkce povolena, po splnění nastavené hodnoty se všechny stupně vypnou a termostat přejde do pohotovostního režimu.

• Možnosti: Povolit a Zakázat
• Výchozí: Zakázat

1. Hlavní nabídka
2. Advanced Settings (Pokročilé nastavení)
3. Installer Access (Přístup pro instalátora)
4. Zadejte kód pro profesionální přístup „1886“
5. Zadejte akční kód „ST“
6. Latching (Západka)


Zpoždění stupně

Poté, co termostat nepřetržitě vyžaduje vytápění nebo chlazení po dobu rovnající se zvolenému časovému období, časovač zpoždění stupně automaticky zvýší stupeň vytápění nebo chlazení. Časovač nezvýší stupeň chlazení, pokud je vnitřní teplota nižší než zvolená teplota. Podobně nezvýší stupeň vytápění, pokud je vnitřní teplota vyšší než zvolená teplota. Ke zvýšení stupně chlazení nebo vytápění nedojde, pokud je teplota v prostoru v rámci pásma nulové energie.

• Možnosti: 3 minuty až 90 minut.
• Výchozí: 10 minut

1. Hlavní nabídka
2. Advanced Settings (Pokročilé nastavení)
3. Installer Access (Přístup pro instalátora)
4. Zadejte kód pro profesionální přístup „1886“
5. Zadejte akční kód „ST“
6. Select Stage Delay (Vybrat zpoždění stupně)

Pomocí kláves Nahoru a Dolů vyberte zpoždění stupně.

Teplota stupně

Tato funkce umožňuje termostatu určit, jak rychle má nařídit další stupeň vytápění na základě teplotního diferenciálu.

• Možnosti: 0 °F až 15 °F
• Výchozí: 4 °F

1. Hlavní nabídka
2. Advanced Settings (Pokročilé nastavení)
3. Installer Access (Přístup pro instalátora)
4. Zadejte kód pro profesionální přístup „1886“
5. Zadejte akční kód „ST“
6. Select Stage Temp (Vybrat teplotu stupně)


Obnovení továrního nastavení

Tato funkce umožňuje uživateli resetovat termostat na původní tovární nastavení.

1. Hlavní nabídka
2. Advanced Settings (Pokročilé nastavení)
3. Select Factory Reset (Vybrat obnovení továrního nastavení)

Vyberte "Yes" (Ano) pro potvrzení resetu nebo "No" (Ne) pro zrušení.

Funkce aplikace

Tato část pojednává o funkcích, které může uživatel ovládat z mobilní aplikace.

Domů

Zobrazení pokojové teploty a nastavení požadované hodnoty. Pomocí tlačítek ve spodní části obrazovky karty BCC Home (Domů) můžete dálkově nastavit System Mode (Režim systému), Fan Mode (Režim ventilátoru) a Accessory Mode (Režim příslušenství).

1. Otevřete aplikaci
2. Přejděte na ovládací panel BCC
3. Upravte Set Point (Požadovanou hodnotu)

Přidat plán

Použijte aplikaci k přidání nebo výběru plánu. Plán může mít požadovaný čas, teplotu vytápění a chlazení a bude nastaven podle potřeby uživatele.

1. Otevřete aplikaci
2. Přejděte na ovládací panel BCC
3. Vyberte kartu Schedule (Plán)
4. Vyberte plán nebo přidejte nový.

Nastavení

Použijte kartu Settings (Nastavení) k úpravě nastavení teploty, data a času, polohy, zámku obrazovky a zobrazení informací o zařízení.

1. Otevřete aplikaci
2. Přejděte na ovládací panel BCC
3. Vyberte kartu Settings (Nastavení)

Logika fázování

Odezva fázování určuje, jak termostat fázuje volání vytápění nebo chlazení na základě rozdílu mezi pokojovou teplotou a požadovanou hodnotou (1,0 °F nebo 1,5 °F).

Časovače fázování

V algoritmu fázování jsou definovány 4 časovače, MRT (Minimum Run Timer – minimální doba chodu), ASC (Anti-Short Cycle Timer – časovač proti krátkým cyklům), Stage Delay (Zpoždění fázování) a pevný 3minutový časovač pro rychlé snížení fázování.

• Když je jakákoli fáze zapnutá, musí běžet po dobu MRT, s výjimkou scénáře rychlého snížení fázování, kdy je vytápění/chlazení vypnuto.
• Když je jakákoli fáze aktivována nebo deaktivována, musí počkat na vypršení platnosti Stage Delay (Zpoždění fázování).
• Když jsou všechny fáze vypnuté, systém musí počkat na vypršení platnosti ASC, než jej bude možné znovu zapnout. Upozorňujeme, že časovače ASC běží souběžně s časovačem Fan off Delay (Zpoždění vypnutí ventilátoru) definovaným jinde.

Tabulka 1: Časovače fázování

Interval	Minimum	Maximum	Default	Resolution
Stage Delay (Zpoždění fázování)	3 minuty	90 minut	10 minut	1 minuta
MRT (Minimum Run Time – minimální doba chodu)	3 minuty	Stage Delay (Zpoždění fázování)	5 minut	1 minuta
ASC (Anti-Short Cycle – proti krátkým cyklům)	0 minut	5 minut	5 minut	1 minuta
Quick Stage Down (Rychlé snížení fázování)	3 minuty	3 minuty	3 minuty	Pevná

Teplota fázování

Teplota fázování se používá k určení, zda je nutné rychlé zvýšení nebo snížení fázování na základě rozdílu nastavené teploty.

Tabulka 2: Teplota fázování

Interval	Minimum	Maximum	Default	Resolution
Teplota fázování	0 °F	15 °F	4 °F	1 °F

Poruchové kódy WSHP

Pokud je váš termostat Bosch Connected Control (BCC) připojen k jednomu z produktů Bosch Water Source Heat Pump (WSHP), mohou se na BCC zobrazit následující poruchové kódy WSHP. Další podrobnosti o odstraňování problémů naleznete v instalační a provozní příručce produktu WSHP.

Alarm vysokého tlaku

Zařízení detekovalo stav vysokého tlaku a zakázalo volání vytápění a chlazení. Obraťte se na místního dodavatele servisu. Stisknutím klávesy enter (vložit) se vrátíte na normální displej termostatu.

Alarm nízkého tlaku

Zařízení detekovalo stav nízkého tlaku a zakázalo volání vytápění a chlazení. Obraťte se na místního dodavatele servisu. Stisknutím klávesy enter (vložit) se vrátíte na normální displej termostatu.

Alarm zamrznutí kondenzátorové spirály

Zařízení detekovalo stav zamrznutí a zakázalo volání vytápění a chlazení. Senzor, který tuto poruchu spustil, monitoruje teplotu chladiva mezi TXV a vzduchovou spirálou. Deska UPM si je vědoma provozního režimu a tento senzor bude monitorován v režimu chlazení. Obraťte se na místního dodavatele servisu. Stisknutím klávesy enter (vložit) se vrátíte na normální displej termostatu.

Alarm kondenzátu

Zařízení detekovalo stav zablokování kondenzátní linky a zakázalo volání chlazení. Obraťte se na místního dodavatele servisu. Stisknutím klávesy enter (vložit) se vrátíte na normální displej termostatu.

Alarm podpětí

Zařízení detekovalo stav podpětí a zakázalo volání vytápění a chlazení. Obraťte se na místního dodavatele servisu. Stisknutím klávesy enter (vložit) se vrátíte na normální displej termostatu.

Alarm zamrznutí výparníkové spirály

Zařízení detekovalo stav zamrznutí a zakázalo volání vytápění a chlazení. Senzor, který tuto poruchu spustil, monitoruje teplotu chladiva mezi TXV a vodní spirálou. Deska UPM si je vědoma provozního režimu a tento senzor bude monitorován v režimu vytápění. Stisknutím klávesy enter (vložit) se vrátíte na normální displej termostatu.

Akční kódy

Kalibrace vlhkosti (HC)

Možnost upravit hodnoty vlhkosti po delším používání produktu.

• Možnosti: -5 % až 5 %
• Výchozí: 0 %

1. Hlavní nabídka
2. Pokročilá nastavení
3. Přístup pro instalatéry
4. Zadejte profesionální přístupový kód "1886" (Heslo)
5. Zadejte akční kód "HC"
6. Pomocí kláves Nahoru a Dolů vyberte kalibraci vlhkosti


Hystereze relativní vlhkosti (HSD)

Možnost úpravy rozdílu požadované hodnoty (hystereze) pro regulaci vlhkosti.

• Možnosti: 3 % až 5 %
• Výchozí: 5 %

1. Hlavní nabídka
2. Pokročilá nastavení
3. Přístup pro instalatéry
4. Zadejte profesionální přístupový kód "1886" (Heslo)
5. Zadejte akční kód "HSD"
6. Pomocí kláves Nahoru a Dolů vyberte hysterezi relativní vlhkosti


Počáteční nastavení (IS)

Možnost přístupu k procesu počátečního nastavení, který se obvykle spouští pouze při prvním zapnutí nové jednotky nebo po obnovení továrního nastavení.

1. Hlavní nabídka
2. Pokročilá nastavení
3. Přístup pro instalatéry
4. Zadejte profesionální přístupový kód "1886" (Heslo)
5. Zadejte akční kód "IS"


Kalibrace senzoru (SC)

Možnost úpravy hodnot teploty po delším používání.

• Možnosti: -10,0 až 10,0
• Výchozí: 0,0

1. Hlavní nabídka
2. Pokročilá nastavení
3. Přístup pro instalatéry
4. Zadejte profesionální přístupový kód "1886" (Heslo)
5. Zadejte akční kód "SC"
6. Pomocí kláves Nahoru a Dolů vyberte kalibraci senzoru


Úroveň citlivosti (SS)

Možnost úpravy četnosti spínání systému pro udržení požadované hodnoty (hodnot).

• Možnosti: Úroveň 1 až Úroveň 9
• Výchozí: Úroveň 9

1. Hlavní nabídka
2. Pokročilá nastavení
3. Přístup pro instalatéry
4. Zadejte profesionální přístupový kód "1886" (Heslo)
5. Zadejte akční kód "SS"
6. Pomocí kláves Nahoru a Dolů vyberte úroveň citlivosti


Fázování (ST)

Možnost konfigurace nastavení fázování pro aretaci, zpoždění fáze a teplotu fáze.

1. Hlavní nabídka
2. Pokročilá nastavení
3. Přístup pro instalatéry
4. Zadejte profesionální přístupový kód "1886" (Heslo)
5. Zadejte akční kód "ST"


Online zdroje nápovědy
Případně navštivte naši webovou stránku Servis a podpora, kde najdete často kladené dotazy, videa, servisní bulletiny a další informace; www.boschheatingcooling.com/service nebo naskenujte níže uvedený kód pomocí mobilního telefonu.

Spojené státy americké a Kanada
Bosch Thermotechnology Corp.
65 Grove St.
Watertown, MA 02472
Tel: 800-283-3787
www.bosch-homecomfort.us

Odkazy

• Servis a podpora | Bosch Home Comfort
• Domů | Bosch Home Comfort

Stáhnout návod

Zde si můžete stáhnout úplnou verzi návodu ve formátu pdf, může obsahovat další bezpečnostní pokyny, informace o záruce, pravidla FCC atd.

Stáhnout Příručka pro Bosch BCC100, BCC110

Dostupné jazyky
