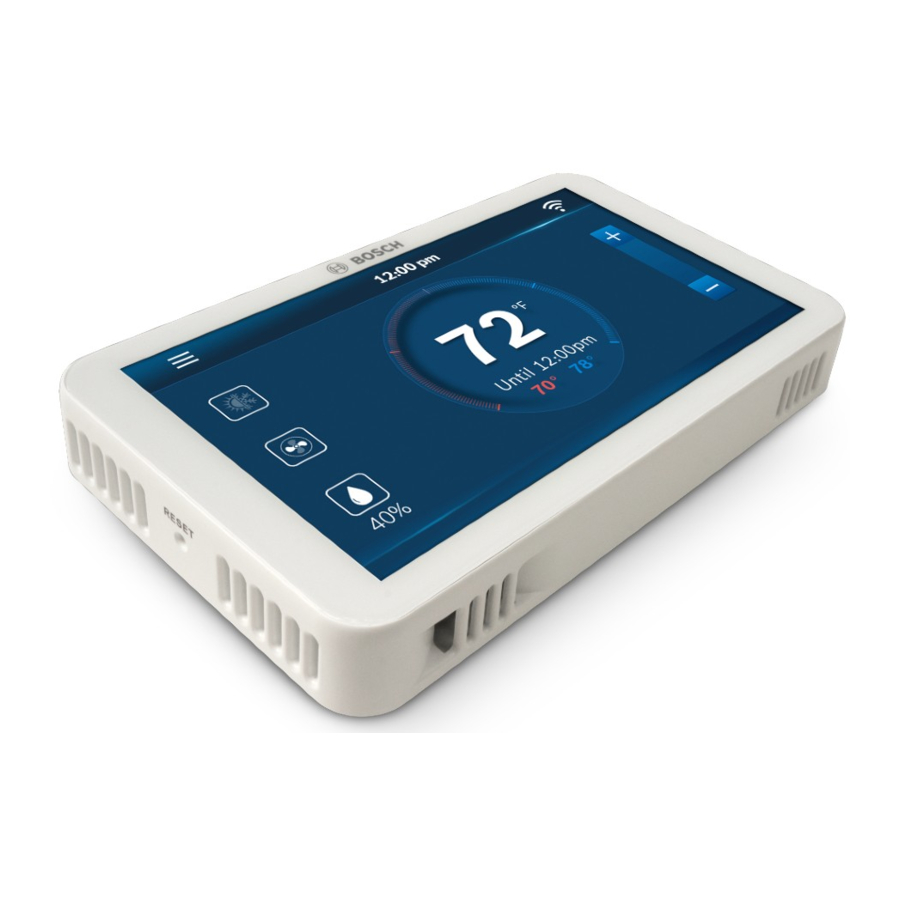

Manual do Bosch BCC100, BCC110

Recursos e Funcionalidades do Termostato

Configurações da Tela Inicial

Esta seção é para configurações que podem ser ajustadas na tela inicial do termostato. Clicar em qualquer uma das opções na tela inicial também o levará à seção Mode (Modo) das System Settings (Configurações do Sistema).

Ponto de Ajuste de Aquecimento

Este recurso estabelece a temperatura ambiente a ser mantida durante as operações de aquecimento. Esta opção é ignorada para equipamentos de ar condicionado.

• Opção: 45°F a 99°F
• Padrão: 68°F

1. Clique no System Icon (Ícone do Sistema) no lado esquerdo da tela inicial.

2. Selecione Heat (Aquecimento) na tela System (Sistema).

3. Saia da tela System (Sistema) (pressione 'x' no canto superior direito).
4. Na tela Home (Inicial), use +/- para aumentar/diminuir o ponto de ajuste de aquecimento.


Ponto de Ajuste de Resfriamento

Este recurso estabelece a temperatura ambiente a ser mantida durante as operações de resfriamento.

• Opção: 45°F a 99°F
• Padrão: 78°F

1. Clique no System Icon (Ícone do Sistema) no lado esquerdo da tela Home (Inicial).

2. Selecione Cool (Resfriamento) na tela System (Sistema).

3. Saia da tela System (Sistema) (pressione 'x' no canto superior direito).
4. Na tela Home (Inicial), use +/- para aumentar/diminuir o ponto de ajuste de resfriamento.


Ponto de Ajuste Automático de Aquecimento/Resfriamento

Este recurso estabelece a faixa de temperatura ambiente a ser mantida pelas operações de aquecimento e resfriamento. Dentro desses pontos de ajuste, não haverá aquecimento ou resfriamento. A faixa entre os pontos de ajuste de aquecimento e resfriamento não pode ser configurada com menos de 5°F.

• Opção: 45°F a 99°F
• Resfriamento Padrão: 78°F
• Aquecimento Padrão: 68°F

1. Clique no System Icon (Ícone do Sistema) no lado esquerdo da tela Home (Inicial).

2. Selecione Auto (Automático) na tela System (Sistema).

3. Saia da tela System (Sistema) (pressione 'x' no canto superior direito).
4. Na tela Home (Inicial), use +/- para alterar os pontos de ajuste de aquecimento e resfriamento.

5. Selecione o campo Heat (Aquecimento) ou Cool (Resfriamento) e use +/- para aumentar/diminuir os pontos de ajuste.


Tempo

Esta seção permite que o usuário visualize o tempo. Para acessar, conecte o dispositivo ao Wi-Fi, vá para o menu e selecione tempo.

Tempo Atual

Este recurso fornece informações sobre o tempo atual com base na localização.
É necessária uma conexão Wi-Fi, e essas informações só podem ser visualizadas se o termostato estiver emparelhado com o aplicativo e o endereço de instalação for fornecido.

1. Menu Principal
2. Tempo
3. Selecione Current (Atual)


Tempo nas Próximas 10 Horas

Esta opção fornece informações sobre a previsão do tempo para as próximas 10 horas.
É necessária uma conexão Wi-Fi.

1. Menu Principal
2. Tempo
3. Selecione Today (Hoje)


Tempo nos Próximos 5 Dias

Esta opção fornece informações sobre a previsão do tempo para os próximos 5 dias.
É necessária uma conexão Wi-Fi.

1. Menu Principal
2. Tempo
3. Selecione 5-Days (5 Dias)


Programação

Esta seção permite que o usuário selecione e edite uma programação para seu sistema. Para acessar a seção Schedule (Programação), escolha o menu e selecione "Schedule" (Programação). Para adicionar e remover programações, você deve usar o aplicativo.

Programações Disponíveis

Esta opção permite que o usuário selecione programações personalizadas criadas anteriormente

1. Menu Principal
2. Programação
3. Selecione uma programação


Editar Programação

Este recurso permite que o usuário edite uma programação criada anteriormente. Dentro desta seção, o usuário define várias programações dentro de um dia, copia programações e exclui programações.

1. Menu Principal
2. Programação
3. Selecione uma Programação
4. Selecione "Setup" (Configuração)
5. Selecione um dia
6. Edite os horários de início
7. Edite as temperaturas de aquecimento e resfriamento


Configurações do Dispositivo

As Device Settings (Configurações do Dispositivo) são para configurações que pertencem ao próprio dispositivo BCC. O usuário pode acessar as configurações do dispositivo selecionando esta seção no menu.

Seleção de Wi-Fi

Esta seção permite que o usuário selecione entre as fontes Wi-Fi disponíveis na área para estabelecer uma conexão Wi-Fi.

1. Menu Principal
2. Device Settings (Configurações do Dispositivo)
3. Wi-Fi
4. Selecione a lupa

Use as teclas Up (Para cima) e Down (Para baixo) para encontrar e selecionar a rede Wi-Fi desejada.

Pesquisa de Wi-Fi

Esta seção permite que o usuário procure a fonte Wi-Fi se ela não aparecer na lista.

1. Menu Principal
2. Device Settings (Configurações do Dispositivo)
3. Wi-Fi
4. Selecione SSID

Digite o nome da rede Wi-Fi desejada usando o teclado.

Wi-Fi Ligado/Desligado

Este recurso permite que o usuário ligue e desligue o Wi-Fi do dispositivo.

1. Menu Principal
2. Device Settings (Configurações do Dispositivo)
3. Wi-Fi
4. Selecione Power OFF (Desligar)


Mensagem

Esta tela fornece ao usuário mensagens de alerta do termostato. Inclui alertas do sistema (por exemplo, atualizações de software) e alertas de serviço (por exemplo, Change Filter (Trocar Filtro)).

1. Menu Principal
2. Device Settings (Configurações do Dispositivo)
3. Messages (Mensagens)


Brilho

Este recurso permite que o usuário ajuste o brilho do termostato.

• Opções: High (Alto), Medium (Médio), Low (Baixo)
• Padrão: High (Alto)

1. Menu Principal
2. Device Settings (Configurações do Dispositivo)
3. Screen (Tela)
4. Selecione a opção Brightness (Brilho)


Timeout (Tempo Limite)

Permite que o usuário defina o tempo limite da tela para o termostato. Se não houver atividade dentro desse tempo, a tela fica em branco.

• Opções: 20 segundos, 1 minuto, 3 minutos
• Padrão: 1 minuto

1. Menu Principal
2. Device Settings (Configurações do Dispositivo)
3. Screen (Tela)
4. Timeout (Tempo Limite)
5. Selecione a opção de tempo limite


Screen Lock (Bloqueio de Tela)

Permite que o usuário defina uma senha numérica de 4 dígitos para bloquear a tela. Uma vez definido, o BCC solicitará que o usuário reinsira a senha ao tentar acessar a tela sensível ao toque do termostato.

• Opções: On/Off (Ligado/Desligado)
• Padrão: Off (Desligado)

1. Menu Principal
2. Device Settings (Configurações do Dispositivo)
3. Screen (Tela)
4. Screen Lock (Bloqueio de Tela)
5. Selecione a opção Screen Lock (Bloqueio de Tela)


Date Format (Formato de Data)

Oferece ao usuário opções para selecionar o formato de data de acordo com sua escolha.

• Opções: MM/DD/AAAA, DD/MM/AAAA, AAAA/MM/DD
• Padrão: MM/DD/AA

1. Menu Principal
2. Device Settings (Configurações do Dispositivo)
3. Date & Time (Data e Hora)
4. Selecione o Date Format (Formato de Data)


Time Format (Formato de Hora)

Este recurso permite que o usuário selecione o formato da hora.

• Opções: 12 horas e 24 horas
• Padrão: 12 horas

1. Menu Principal
2. Device Settings (Configurações do Dispositivo)
3. Date & Time (Data e Hora)
4. Selecione Time format (Formato de hora)


Account Information (Informações da Conta)

Fornece ao usuário o Account ID (ID da Conta), Created Date (Data de Criação) e Geo Location (Geolocalização). Todos os três campos podem ser alterados clicando no botão "Change" (Alterar).

1. Menu Principal
2. Device Settings (Configurações do Dispositivo)
3. Device Information (Informações do Dispositivo)
4. Account (Conta)


System Information (Informações do Sistema)

Fornece ao usuário informações sobre o hardware e software do termostato, incluindo: Model (Modelo), Software Version (Versão do Software), HD version (Versão do HD), MAC ID (ID MAC).

1. Menu Principal
2. Device Settings (Configurações do Dispositivo)
3. Device Information (Informações do Dispositivo)
4. System (Sistema)


Configurações do Sistema

Esta seção permite que o usuário altere as configurações relacionadas ao sistema HVAC em seu edifício. Para acessar essas configurações, selecione menu e escolha "System Settings" (Configurações do sistema).

Configurações da Ventoinha

Esta seção permite que o usuário selecione um dos três modos de ventoinha disponíveis. Auto (Automático), On (Ligado) e Circulation (Circulação).

• Padrão: Auto (Automático)

1. Menu Principal
2. Configurações do Sistema
3. Modo
4. Ventoinha

Auto (Automático)
Neste modo, a ventoinha funcionará apenas durante a operação de aquecimento ou resfriamento.

On (Ligado)
Neste modo, a ventoinha estará continuamente ligada, mesmo que o modo do sistema tenha sido definido como Off (Desligado).

Circulation (Circulação)
Este recurso oferece ao usuário a opção de circular o ar dentro do espaço condicionado. A ventoinha ligará e desligará dependendo do tempo On (Ligado) e Off (Desligado) especificado na página de configuração. O usuário também pode optar por definir uma programação durante a qual a ventoinha irá ciclar. Se o usuário não escolher nenhuma programação, a ventoinha irá ciclar continuamente.

Controle de Umidade

Este recurso permite que um usuário com um acessório de umidificador devidamente instalado e conectado escolha como o sistema controla a umidade e defina o ponto de ajuste de umidade relativa. Selecionar No (Não) desativa a função de controle de umidade.

• Opções: Yes/No (Sim/Não); 30% a 90%
• Padrão: No (Não); 50%

1. Menu Principal
2. Configurações do Sistema
3. Modo
4. Selecionar Acessório
5. Selecionar Enable Automatic Humidity control (Habilitar controle automático de umidade)

Use as teclas Para cima e Para baixo para selecionar o Nível de Umidade.

Selecionar Grau C ou F

Este recurso estabelece a unidade para temperatura.

• Opções: °F ou °C
• Padrão: °F

1. Menu Principal
2. Configurações do Sistema
3. Temperatura
4. Unidade


Monitor de Baixa Temperatura Ambiente

Este recurso estabelece a temperatura ambiente mínima que será permitida. Se a temperatura ambiente cair abaixo do valor estabelecido, o termostato ligará o equipamento no modo de aquecimento; mesmo que o modo de operação do termostato esteja definido como "OFF" (DESLIGADO). O ciclo de aquecimento normal, conforme determinado por todos os Recursos de Configuração do Usuário, será seguido (isso inclui a sequência de escalonamento, tempo mínimo de funcionamento e tempo de ciclo).
Esta opção é ignorada para equipamentos de A/C.

• Opções: On/Off (Ligado/Desligado); 45°F a 70°F
• Padrão: Off (Desligado); 50°F

1. Menu Principal
2. Configurações do Sistema
3. Temperatura
4. Alerta
5. Clique na caixa de texto LOW (BAIXA)

Use as teclas Para cima e Para baixo para selecionar a Temperatura de Estágio Baixo.

Monitor de Alta Temperatura Ambiente

Este recurso estabelece a temperatura ambiente máxima que será permitida. Se a temperatura ambiente subir acima do valor estabelecido, o termostato ligará o equipamento no modo de resfriamento, mesmo que o modo de operação do termostato esteja definido como "OFF" (DESLIGADO). O ciclo de resfriamento normal, conforme determinado por todos os Recursos de Configuração do Usuário, será seguido (isso inclui a sequência de escalonamento, tempo mínimo de funcionamento e tempo de ciclo).

• Opções: On/Off (Ligado/Desligado); 70°F a 99°F
• Padrão: Off (Desligado); 99°F

1. Menu Principal
2. Configurações do Sistema
3. Temperatura
4. Alertas
5. Clique na caixa de texto HIGH (ALTA)

Use as teclas Para cima e Para baixo para selecionar a Temperatura de Estágio Alto.

Redefinir Tempo de Execução de Aquecimento e Resfriamento

Este recurso permite que o usuário redefina o tempo de execução de aquecimento ou resfriamento. Selecionar "Yes" (Sim) irá redefinir o respectivo tempo de execução para Zero e a data de início para a data atual.

1. Menu Principal
2. Configurações do Sistema
3. Tempo de Execução
4. Reset (Redefinir) (Aquecimento ou resfriamento)


Filtro de Ar

Este recurso permite estabelecer o número de dias de operação do equipamento HVAC entre as trocas de filtro. O termostato enviará uma notificação ao usuário para trocar o Filtro de Ar de seu sistema com base no período definido.

• Opções: 15 Dias a 360 Dias
• Padrão: 90 dias

1. Menu Principal
2. Configurações do Sistema
3. Tempo de Execução
4. Filtro de Ar
5. Selecionar configuração

Use as teclas Para cima e Para baixo para ajustar o Período de Tempo de Substituição.

Almofada de Água

Este recurso permite estabelecer o número de dias de operação do equipamento HVAC com opção de umidificador, entre as trocas de almofada de água (evaporador). O termostato enviará uma notificação ao usuário para trocar a Almofada de Água de seu sistema com base no período definido.

• Opções: 15 Dias a 360 Dias
• Padrão: 90 dias

1. Menu Principal
2. Configurações do Sistema
3. Tempo de Execução
4. Almofada de Água
5. Selecionar configuração

Use as teclas Para cima e Para baixo para ajustar o Período de Tempo de Substituição.
A configuração do sistema deve ter o Acessório Umidificador escolhido para que este recurso esteja disponível.

Atualização do Sistema

Esta opção é usada para atualizar o dispositivo com a versão mais recente do firmware se a atualização automática não for bem-sucedida.

1. Menu Principal
2. Configurações do Sistema
3. Atualização do Sistema
4. Baixe a atualização mais recente


Configuração da Unidade

Esta seção permite que o usuário selecione a configuração de seu sistema. O usuário pode escolher entre Combustível Fóssil, Bomba de Calor, Combustível Duplo, Elétrico e sem Aquecimento. Depois que o usuário estiver nas Configurações do Sistema, selecione Configuração da Unidade para acessar esta seleção.

Configuração do Compressor
Este recurso estabelece o número de estágios de compressores que o equipamento está usando.

• Opções: Estágio(s) de Combustível Fóssil 1 e 2, Estágio(s) de Ar Condicionado 0, 1 e 2
• Padrão: Bomba de Calor Estágio 2 Elétrico Estágio 2

1. Menu Principal
2. Configurações do Sistema
3. Configuração da Unidade
4. Tipo de Aquecimento
5. Estágios

Dependendo do tipo de calor escolhido, as opções disponíveis podem variar.

Aquecimento Auxiliar
Esta função permite uma mudança automática do calor do compressor para o aquecimento auxiliar (por exemplo, aquecimento elétrico) quando um sistema de bomba de calor é usado.
Esta opção é apenas para bombas de calor.
Habilita o estágio de aquecimento adicional se o compressor não puder satisfazer o ponto de ajuste de aquecimento atual.

• Opções: Enable (Habilitar) e Disable (Desabilitar)
• Padrão: Enable (Habilitar)

1. Menu Principal
2. Configurações do Sistema
3. Configuração da Unidade
4. Tipo de Aquecimento (selecione Bomba de Calor)
5. Configuração

Aquecimento Auxiliar (em Tipo de Aquecimento)

Controle do Umidificador
Este recurso habilita o uso de um umidificador. O técnico de instalação deve definir o ponto de ajuste de umidade para estabelecer o nível de umidade desejado que deve ser mantido. O umidificador será ativado apenas durante uma chamada de aquecimento.
Esta opção é ignorada para equipamentos de A/C.

• Opções: Humidifier (Umidificador), Dehumidifier (Desumidificador) e None (Nenhum)
• Padrão: Dehumidifer (Desumidificador)

1. Menu Principal
2. Configurações do Sistema
3. Configuração da Unidade
4. Acessório
5. Selecionar Humidifier (Umidificador)


Controle de Desumidificação
Este recurso permite habilitar a funcionalidade de resfriamento para desumidificar (se o equipamento HVAC incluir este recurso) ou desabilitar a funcionalidade e operar o reaquecimento de gás quente (se o equipamento HVAC estiver equipado com este recurso). Quando a funcionalidade de resfriamento para desumidificar é habilitada, o equipamento de resfriamento permanecerá ligado até que o ponto de ajuste de umidade seja atingido ou a temperatura de super resfriamento tenha sido atingida. A temperatura de super resfriamento é o número permissível de graus abaixo do ponto de ajuste que o usuário permitirá em uma tentativa de desumidificar melhor o espaço.

• Opções: Enable (Habilitar) e Disable (Desabilitar)
• Padrão: Disable (Desabilitar)

1. Menu Principal
2. Configurações do Sistema
3. Configuração da Unidade
4. Acessório
5. Dehumidifier (Desumidificador)
6. Configuração


Método de Energização da Válvula de Reversão
Com base na seleção do usuário, este parâmetro é usado para definir a lógica da válvula de reversão, com base no design da bomba de calor, para controlar o fluxo de refrigerante.
Selecionar cool (resfriar) irá energizar a válvula de reversão durante as operações de resfriamento (O).
Selecionar heat (aquecer) irá energizar a válvula de reversão durante as operações de aquecimento (B).

• Opções: Cool (Resfriar) e Heat (Aquecer)
• Padrão: Heat (Aquecer)

1. Menu Principal
2. Configurações do Sistema
3. Configuração da Unidade
4. Tipo de calor (Selecionar Bomba de Calor)
5. Selecionar Configuração

Configurações Avançadas

As Configurações Avançadas são para as configurações específicas sobre como o sistema opera. Aqui também é onde o instalador/contratado pode acessar configurações não disponíveis para o proprietário. As Configurações Avançadas são acessadas clicando em Menu e, em seguida, em Configurações Avançadas.

Atraso no acionamento do ventilador no aquecimento

Este recurso permite atrasar o acionamento do motor do ventilador por um período de tempo especificado no modo de aquecimento.
Esta opção é ignorada para equipamentos de ar condicionado.

• Opções: 0 segundos a 120 segundos.
• Padrão: 0 segundos

1. Menu principal
2. Configurações avançadas
3. Aquecimento e resfriamento
4. Insira o código de acesso profissional "1886"
5. Atraso do ventilador
6. Selecione Ligar

Use as teclas Para cima e Para baixo para selecionar Atraso do ventilador.

Atraso no acionamento do ventilador no resfriamento

Este recurso permite atrasar o acionamento do motor do ventilador por um período de tempo especificado no modo de resfriamento.

• Opções: 0 segundos a 120 segundos.
• Padrão: 0 segundos

1. Menu principal
2. Configurações avançadas
3. Aquecimento e resfriamento
4. Insira o código de acesso profissional "1886"
5. Atraso do ventilador
6. Selecione Ligar

Use as teclas Para cima e Para baixo para selecionar Atraso do ventilador.

Tempo mínimo de execução

Este recurso estabelece o tempo mínimo de execução permitido para o compressor. O tempo mínimo de execução evita o tempo de execução curto e prolonga a vida útil do compressor. O compressor continuará funcionando pelo número especificado de minutos, mesmo que o ponto de ajuste seja atingido.
O tempo mínimo de execução é o número de segundos que o termostato solicitará aquecimento ou resfriamento para garantir uma taxa de ciclo confortável. Definir o Sistema para Desligado ou a chamada do sistema oposto substituirá o temporizador e encerrará imediatamente a chamada de aquecimento ou resfriamento.
O limite superior do tempo mínimo de execução (MRT) está vinculado à configuração do Temporizador de Atraso de Estágio (SDT) (600s ou 10min por padrão). O limite superior para MRT pode ser definido em até 90 minutos, se o SDT estiver definido de acordo.

• Opções: 180 segundos para a configuração do Temporizador de Atraso de Estágio (600 segundos/10 minutos por padrão, mas pode ser definido em até 90 minutos)
• Padrão: 300 segundos

1. Menu principal
2. Configurações avançadas
3. Aquecimento e resfriamento
4. Insira o código de acesso profissional "1886"
5. Tempo mínimo de execução

Use as teclas Para cima e Para baixo para selecionar o tempo mínimo de execução.

Temporizador anticiclo curto (ASC)

O tempo mínimo de desligamento é o número de segundos após uma chamada e antes que uma nova chamada de aquecimento ou resfriamento possa ser iniciada.

• Opções: 0 a 300 segundos
• Padrão: 300 segundos

1. Menu principal
2. Configurações avançadas
3. Aquecimento e resfriamento
4. Insira o código de acesso profissional "1886"
5. Anticiclo curto


Tempo de ciclo

O tempo mínimo de desligamento é o número de segundos após uma chamada e antes que uma nova chamada de aquecimento ou resfriamento possa ser iniciada.

• Opções: 60 a 300 segundos
• Padrão: 180 segundos

1. Menu principal
2. Configurações avançadas
3. Aquecimento e resfriamento
4. Insira o código de acesso profissional "1886"
5. Tempo de ciclo


Faixa de energia zero

Este recurso estabelece o diferencial de temperatura no qual ocorre uma chamada de aquecimento ou resfriamento. A temperatura ambiente precisará cair por este valor a partir do ponto de ajuste de aquecimento para que ocorra uma chamada de aquecimento. Para resfriamento, a temperatura ambiente precisará ser elevada por este valor.

• Opções: 0,5 °F a 2 °F
• Padrão: 2 °F.

1. Menu principal
2. Configurações avançadas
3. Aquecimento e resfriamento
4. Insira o código de acesso profissional "1886"
5. Faixa de energia zero

Use as teclas Para cima e Para baixo para selecionar o intervalo.

Travamento

Este recurso estabelece como o equipamento HVAC será reduzido. Se a unidade possuir vários estágios de aquecimento ou resfriamento, a capacidade de controlar o processo de redução do estágio pode ser benéfica. Com este recurso desativado, assim que o ponto de ajuste for atingido, o termostato será reduzido para o estágio anterior. Após o atraso do estágio, se o ponto de ajuste ainda estiver satisfeito, o termostato será reduzido novamente. Com este recurso ativado, assim que o ponto de ajuste for satisfeito, todos os estágios serão desligados e o termostato entrará no modo de espera.

• Opções: Ativar e Desativar
• Padrão: Desativar

1. Menu principal
2. Configurações avançadas
3. Acesso do instalador
4. Insira o código de acesso profissional "1886"
5. Insira o código de ação "ST"
6. Travamento


Atraso de estágio

Depois que o termostato estiver solicitando continuamente por um tempo igual ao período de tempo selecionado, o Temporizador de Atraso de Estágio automaticamente aumenta os estágios de aquecimento ou resfriamento. O temporizador não aumentará o estágio de resfriamento se a temperatura interna estiver abaixo da temperatura selecionada. Da mesma forma, não aumentará o estágio de aquecimento se a temperatura interna estiver acima da temperatura selecionada. Nenhum aumento de estágio para resfriamento ou aquecimento ocorrerá se a temperatura do espaço estiver dentro da Faixa de Energia Zero.

• Opções: 3 minutos a 90 minutos.
• Padrão: 10 min

1. Menu principal
2. Configurações avançadas
3. Acesso do instalador
4. Insira o código de acesso profissional "1886"
5. Insira o código de ação "ST"
6. Selecione Atraso de estágio

Use as teclas Para cima e Para baixo para selecionar o Atraso de estágio.

Temperatura de estágio

Este recurso permite que o termostato determine a rapidez com que precisa comandar o próximo estágio de aquecimento com base no diferencial de temperatura.

• Opções: 0 °F a 15 °F
• Padrão: 4 °F

1. Menu principal
2. Configurações avançadas
3. Acesso do instalador
4. Insira o código de acesso profissional "1886"
5. Insira o código de ação "ST"
6. Selecione Temperatura de estágio


Restauração de fábrica

Esta função permite que o usuário restaure o termostato para as configurações de fábrica iniciais.

1. Menu principal
2. Configurações avançadas
3. Selecione Restauração de fábrica

Selecione "Yes" (Sim) para confirmar a restauração ou "No" (Não) para cancelar.

Recursos do aplicativo

Esta seção discute quais recursos o usuário pode controlar a partir do aplicativo móvel.

Início

Visualize a temperatura ambiente e ajuste o ponto de ajuste. Use os botões na parte inferior da tela da guia Início do BCC para ajustar remotamente o Modo do sistema, o Modo da ventoinha e o Modo do acessório.

1. Abrir aplicativo
2. Vá para o painel do BCC
3. Ajustar o ponto de ajuste

Adicionar programação

Use o aplicativo para adicionar ou selecionar uma programação. A programação pode ter um horário, temperatura de aquecimento e resfriamento desejados e será definida de acordo com a necessidade do usuário.

1. Abrir aplicativo
2. Vá para o painel do BCC
3. Selecione a guia Programação
4. Escolha uma programação ou adicione uma nova.

Configurações

Use a guia Configurações para ajustar as configurações de temperatura, data e hora, localização, bloqueio de tela e exibir informações do dispositivo.

1. Abrir aplicativo
2. Vá para o painel do BCC
3. Selecione a guia Configurações

Lógica de escalonamento

A resposta de escalonamento determina como o termostato escalona as chamadas de aquecimento ou resfriamento com base na diferença entre a temperatura do espaço e o ponto de ajuste (1,0 °F ou 1,5 °F).

Temporizadores de escalonamento

Há 4 temporizadores definidos no algoritmo de estágio, MRT (Temporizador de execução mínima), ASC (Temporizador anticiclo curto), Atraso de estágio e um temporizador fixo de 3 minutos para redução rápida do escalonamento.

• Quando qualquer estágio está ligado, ele deve ser executado para o MRT, exceto no cenário de redução rápida do escalonamento, onde o aquecimento/resfriamento é desligado.
• Quando qualquer estágio está para cima ou para baixo, ele deve esperar que o Atraso de estágio expire.
• Quando todos os estágios estão desligados, o sistema deve esperar que o ASC expire antes que ele possa ser ligado novamente. Observe que os temporizadores ASC são executados simultaneamente com o temporizador de Atraso de desligamento da ventoinha definido em outro lugar.

Tabela 1: Temporizadores de estágio

Intervalo	Mínimo	Máximo	Padrão	Resolução
Atraso de estágio	3 minutos	90 minutos	10 minutos	1 minuto
MRT (Tempo de execução mínimo)	3 minutos	Atraso de estágio	5 minutos	1 minuto
ASC (Anticiclo curto)	0 minutos	5 minutos	5 minutos	1 minuto
Redução rápida do escalonamento	3 minutos	3 minutos	3 minutos	Fixo

Temperatura de escalonamento

A temperatura de estágio é usada para determinar se há necessidade de aumento ou diminuição rápida do escalonamento com base em um diferencial de ponto de ajuste de temperatura.

Tabela 2: Temperatura de estágio

Intervalo	Mínimo	Máximo	Padrão	Resolução
Temperatura de estágio	0 °F	15 °F	4 °F	1 °F

Códigos de falha da WSHP

Se o seu termostato Bosch Connected Control (BCC) estiver conectado a um dos produtos de bomba de calor com fonte de água (WSHP) da Bosch, os seguintes códigos de falha da WSHP poderão ser exibidos no BCC. Consulte o manual de instalação e operação do produto WSHP para obter mais detalhes sobre a solução de problemas.

Alarme de alta pressão

O equipamento detectou uma condição de alta pressão e proibiu chamadas de aquecimento e resfriamento. Entre em contato com seu contratante local para obter assistência. Pressione a tecla Enter para retornar à exibição normal do termostato.

Alarme de baixa pressão

O equipamento detectou uma condição de baixa pressão e proibiu chamadas de aquecimento e resfriamento. Entre em contato com seu contratante local para obter assistência. Pressione a tecla Enter para retornar à exibição normal do termostato.

Alarme de congelamento da serpentina do condensador

O equipamento detectou uma condição de congelamento e proibiu chamadas de aquecimento e resfriamento. O sensor que acionou esta falha está monitorando a temperatura do refrigerante entre o TXV e a serpentina de ar. A placa UPM está ciente do modo de operação, e este sensor será monitorado no modo de resfriamento. Entre em contato com seu contratante local para obter assistência. Pressione a tecla Enter para retornar à exibição normal do termostato.

Alarme de condensado

O equipamento detectou uma condição de bloqueio da linha de condensado e proibiu chamadas de resfriamento. Entre em contato com seu contratante local para obter assistência. Pressione a tecla Enter para retornar à exibição normal do termostato.

Alarme de queda de energia

O equipamento detectou uma condição de queda de energia e proibiu chamadas de aquecimento e resfriamento. Entre em contato com seu contratante local para obter assistência. Pressione a tecla Enter para retornar à exibição normal do termostato.

Alarme de congelamento da serpentina do evaporador

O equipamento detectou uma condição de congelamento e proibiu chamadas de aquecimento e resfriamento. O sensor que acionou esta falha está monitorando a temperatura do refrigerante entre o TXV e a serpentina de água. A placa UPM está ciente do modo de operação, e este sensor será monitorado no modo de aquecimento. Pressione a tecla Enter para retornar à exibição normal do termostato.

Códigos de ação

Calibração de umidade (HC)

Capacidade de ajustar as leituras de umidade após o uso prolongado do produto.

• Opções: -5% a 5%
• Padrão: 0%

1. Menu principal
2. Configurações avançadas
3. Acesso do instalador
4. Digite o código de acesso profissional "1886"
5. Digite o código de ação "HC"
6. Use as teclas Para cima e Para baixo para selecionar a calibração de umidade


Histerese de umidade relativa (HSD)

Capacidade de ajustar o diferencial do ponto de ajuste (histerese) para o controle de umidade.

• Opções: 3% a 5%
• Padrão: 5%

1. Menu principal
2. Configurações avançadas
3. Acesso do instalador
4. Digite o código de acesso profissional "1886"
5. Digite o código de ação "HSD"
6. Use as teclas Para cima e Para baixo para selecionar a histerese de umidade relativa


Configuração inicial (IS)

Capacidade de acessar o processo de configuração inicial normalmente iniciado apenas na primeira vez que uma nova unidade é ligada ou após uma redefinição de fábrica.

1. Menu principal
2. Configurações avançadas
3. Acesso do instalador
4. Digite o código de acesso profissional "1886"
5. Digite o código de ação "IS"


Calibração do sensor (SC)

Capacidade de ajustar as leituras de temperatura após uso prolongado.

• Opções: -10,0 a 10,0
• Padrão: 0,0

1. Menu principal
2. Configurações avançadas
3. Acesso do instalador
4. Digite o código de acesso profissional "1886"
5. Digite o código de ação "SC"
6. Use as teclas Para cima e Para baixo para selecionar a calibração do sensor


Nível de sensibilidade (SS)

Capacidade de ajustar a frequência com que o sistema circula para manter o(s) ponto(s) de ajuste.

• Opções: Nível 1 a Nível 9
• Padrão: Nível 9

1. Menu principal
2. Configurações avançadas
3. Acesso do instalador
4. Digite o código de acesso profissional "1886"
5. Digite o código de ação "SS"
6. Use as teclas Para cima e Para baixo para selecionar o nível de sensibilidade


Escalonamento (ST)

Capacidade de configurar as configurações de escalonamento para Travamento, Atraso de estágio e Temperatura de estágio.

1. Menu principal
2. Configurações avançadas
3. Acesso do instalador
4. Digite o código de acesso profissional "1886"
5. Digite o código de ação "ST"


Recursos de ajuda on-line
Alternativamente, visite nossa página da Web de serviço e suporte para encontrar perguntas frequentes, vídeos, boletins de serviço e muito mais; www.boschheatingcooling.com/service ou use seu telefone celular para digitalizar o código abaixo.

Estados Unidos e Canadá
Bosch Thermotechnology Corp.
65 Grove St.
Watertown, MA 02472
Tel: 800-283-3787
www.bosch-homecomfort.us

Referências

• Serviço e suporte | Bosch Home Comfort
• Início | Bosch Home Comfort

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar Manual do Bosch BCC100, BCC110

Idiomas disponíveis
