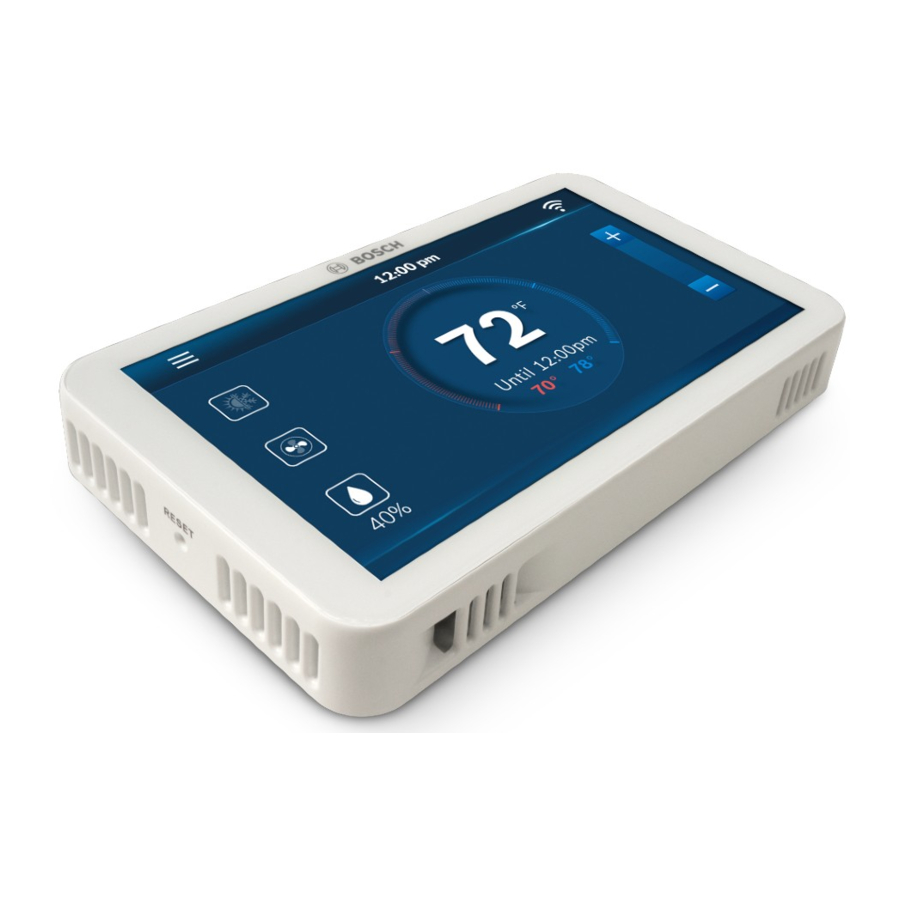

Manualul Bosch BCC100, BCC110

Caracteristici și funcționalități ale termostatului

Setări ale ecranului principal

Această secțiune este pentru setările care pot fi ajustate din ecranul principal al termostatului. Dacă dați clic pe oricare dintre opțiunile de pe ecranul principal, veți fi direcționat și către secțiunea Mod din Setările de sistem.

Punct de setare a încălzirii

Această funcție stabilește temperatura spațiului care trebuie menținută în timpul operațiunilor de încălzire. Această opțiune este omisă pentru echipamentele de aer condiționat.

• Opțiune: 45°F până la 99°F
• Implicit: 68°F

1. Dați clic pe pictograma Sistem din partea stângă a ecranului principal.

2. Selectați Heat (Încălzire) pe ecranul Sistem.

3. Închideți ecranul Sistem (apăsați „x” în colțul din dreapta sus).
4. Pe ecranul principal, utilizați +/- pentru a crește/micșora punctul de referință pentru încălzire.


Punct de setare a răcirii

Această funcție stabilește temperatura spațiului care trebuie menținută în timpul operațiunilor de răcire.

• Opțiune: 45°F până la 99°F
• Implicit: 78°F

1. Dați clic pe pictograma Sistem din partea stângă a ecranului principal.

2. Selectați Cool (Răcire) pe ecranul Sistem.

3. Închideți ecranul Sistem (apăsați „x” în colțul din dreapta sus).
4. Pe ecranul principal, utilizați +/- pentru a crește/micșora punctul de referință pentru răcire.


Punct de setare automată a încălzirii/răcirii

Această funcție stabilește banda moartă a temperaturii spațiului care trebuie menținută atât de operațiunile de încălzire, cât și de cele de răcire. În cadrul acestor puncte de referință nu va exista încălzire sau răcire. Banda moartă dintre punctele de referință pentru încălzire și răcire nu poate fi configurată la mai puțin de 5°F.

• Opțiune: 45°F până la 99°F
• Implicit pentru răcire: 78°F
• Implicit pentru încălzire: 68°F

1. Dați clic pe pictograma Sistem din partea stângă a ecranului principal.

2. Selectați Auto pe ecranul Sistem.

3. Închideți ecranul Sistem (apăsați „x” în colțul din dreapta sus).
4. Pe ecranul principal, utilizați +/- pentru a modifica punctele de referință pentru încălzire și răcire.

5. Selectați câmpul Heat (Încălzire) sau Cool (Răcire) și utilizați +/- pentru a crește/micșora punctele de referință.


Vremea

Această secțiune permite utilizatorului să vizualizeze vremea. Pentru a accesa, conectați dispozitivul la Wi-Fi, accesați meniul și selectați weather (vremea).

Vremea actuală

Această funcție oferă informații despre vremea actuală în funcție de locație.
Este necesară o conexiune la Wi-Fi, iar aceste informații pot fi vizualizate numai dacă termostatul este asociat cu aplicația și este furnizată adresa de instalare.

1. Meniul principal
2. Weather (Vremea)
3. Selectați Current (Curent)


Vremea pentru următoarele 10 ore

Această opțiune oferă informații despre prognoza meteo pentru următoarele 10 ore.
Este necesară o conexiune la Wi-Fi.

1. Meniul principal
2. Weather (Vremea)
3. Selectați Today (Astăzi)


Vremea pentru următoarele 5 zile

Această opțiune oferă informații despre prognoza meteo pentru următoarele 5 zile.
Este necesară o conexiune la Wi-Fi.

1. Meniul principal
2. Weather (Vremea)
3. Selectați 5-Days (5 zile)


Program

Această secțiune permite utilizatorului să selecteze și să editeze un program pentru sistemul său. Pentru a accesa secțiunea Schedule (Program), alegeți meniul și selectați „Schedule” (Program). Pentru a adăuga și elimina programe, trebuie să utilizați aplicația.

Programe disponibile

Această opțiune permite utilizatorului să selecteze programe personalizate create anterior

1. Meniul principal
2. Schedule (Program)
3. Selectați un program


Editare program

Această funcție permite utilizatorului să editeze un program creat anterior. În cadrul acestei secțiuni, utilizatorul poate seta mai multe programe într-o zi, poate copia programe și poate șterge programe.

1. Meniul principal
2. Schedule (Program)
3. Selectați un program
4. Selectați „Setup” (Configurare)
5. Selectați o zi
6. Editați orele de începere
7. Editați temperaturile de încălzire și răcire


Setări dispozitiv

Setările dispozitivului sunt pentru setările care se referă la dispozitivul BCC în sine. Utilizatorul poate accesa setările dispozitivului selectând această secțiune din meniu.

Selectare Wi-Fi

Această secțiune permite utilizatorului să selecteze dintre sursele Wi-Fi disponibile din zonă pentru a stabili o conexiune Wi-Fi.

1. Meniul principal
2. Setări dispozitiv
3. Wi-Fi
4. Selectați lupa

Utilizați tastele Sus și Jos pentru a găsi și selecta rețeaua Wi-Fi dorită.

Căutare Wi-Fi

Această secțiune permite utilizatorului să caute sursa Wi-Fi dacă nu apare în listă.

1. Meniul principal
2. Setări dispozitiv
3. Wi-Fi
4. Selectați SSID

Introduceți numele rețelei Wi-Fi dorite folosind tastatura.

Wi-Fi pornit/oprit

Această funcție permite utilizatorului să activeze și să dezactiveze Wi-Fi de pe dispozitiv.

1. Meniul principal
2. Setări dispozitiv
3. Wi-Fi
4. Selectați Power OFF (Oprire)


Mesaj

Acest ecran oferă utilizatorului mesaje de alertă de la termostat. Include alerte de sistem (de exemplu, actualizări de software) și alerte de service (de exemplu, schimbarea filtrului).

1. Meniul principal
2. Setări dispozitiv
3. Messages (Mesaje)


Luminozitate

Această funcție permite utilizatorului să regleze luminozitatea termostatului.

• Opțiuni: High (Mare), Medium (Medie), Low (Scăzută)
• Implicit: High (Mare)

1. Meniul principal
2. Setări dispozitiv
3. Screen (Ecran)
4. Selectați opțiunea Brightness (Luminozitate)


Timeout

Permite utilizatorului să seteze programul de timeout al ecranului pentru termostat. Dacă nu există activitate în acest interval de timp, ecranul devine gol.

• Opțiuni: 20sec, 1 min, 3 min
• Implicit: 1 min

1. Meniul principal
2. Setări dispozitiv
3. Screen (Ecran)
4. Timeout
5. Selectați opțiunea de timeout


Blocare ecran

Permite utilizatorului să seteze un cod numeric de acces din 4 cifre pentru a bloca ecranul. Odată setat, BCC va solicita utilizatorului să reintroducă parola atunci când încearcă să acceseze ecranul tactil al termostatului.

• Opțiuni: On/Off (Activat/Dezactivat)
• Implicit: Off (Dezactivat)

1. Meniul principal
2. Setări dispozitiv
3. Screen (Ecran)
4. Screen Lock (Blocare ecran)
5. Selectați opțiunea Screen Lock (Blocare ecran)


Format dată

Oferă utilizatorului opțiuni pentru a selecta formatul datei conform preferințelor sale.

• Opțiuni: MM/DD/YYYY, DD/MM/YYYY, YYYY/MM/DD
• Implicit: MM/DD/YY

1. Meniul principal
2. Setări dispozitiv
3. Date & Time (Dată și oră)
4. Selectați Formatul datei


Format oră

Această funcție permite utilizatorului să selecteze formatul orei.

• Opțiuni: 12 ore și 24 ore
• Implicit: 12 ore

1. Meniul principal
2. Setări dispozitiv
3. Date & Time (Dată și oră)
4. Selectați formatul orei


Informații despre cont

Oferă utilizatorului ID-ul contului, data creării și locația geografică. Toate cele trei câmpuri pot fi modificate făcând clic pe butonul „Change” (Modificare).

1. Meniul principal
2. Setări dispozitiv
3. Device Information (Informații despre dispozitiv)
4. Account (Cont)


Informații despre sistem

Oferă utilizatorului informații despre hardware-ul și software-ul termostatului, inclusiv: Model, Versiune software, Versiune HD, ID MAC.

1. Meniul principal
2. Setări dispozitiv
3. Device Information (Informații despre dispozitiv)
4. System (Sistem)


Setări sistem

Această secțiune permite utilizatorului să modifice setările legate de sistemul HVAC din clădirea sa. Pentru a accesa aceste setări, selectați meniul și alegeți "System Settings" (Setări sistem).

Setări ventilator

Această secțiune permite utilizatorului să selecteze unul dintre cele trei moduri de ventilator disponibile. Auto, Pornit și Circulare.

• Implicit: Auto

1. Meniu principal
2. Setări sistem
3. Mod
4. Ventilator

Auto
În acest mod, ventilatorul va funcționa numai în timpul funcționării de încălzire sau răcire.

Pornit
În acest mod, ventilatorul va fi pornit continuu, chiar dacă modul sistemului a fost setat la Oprit.

Circulare
Această caracteristică oferă utilizatorului opțiunea de a circula aerul în spațiul condiționat. Ventilatorul va porni și se va opri în funcție de timpul de pornire și timpul de oprire specificate în pagina de configurare. Utilizatorul poate alege, de asemenea, să seteze un program în timpul căruia ventilatorul va funcționa ciclic. Dacă utilizatorul nu alege niciun program, ventilatorul va funcționa ciclic continuu.

Controlul umidității

Această caracteristică permite unui utilizator cu un accesoriu umidificator instalat și conectat corespunzător să aleagă modul în care sistemul controlează umiditatea și să seteze punctul de referință al umidității relative. Selectarea Nu dezactivează funcția de control al umidității.

• Opțiuni: Da/Nu; 30% până la 90%
• Implicit: Nu; 50%

1. Meniu principal
2. Setări sistem
3. Mod
4. Selectați accesoriul
5. Selectați Activare control automat al umidității

Utilizați tastele Sus și Jos pentru a selecta Nivelul de umiditate.

Selectați grad C sau F

Această caracteristică stabilește unitatea de măsură pentru temperatură.

• Opțiuni: °F sau °C
• Implicit: °F

1. Meniu principal
2. Setări sistem
3. Temperatură
4. Unitate


Monitor de temperatură scăzută a spațiului

Această caracteristică stabilește temperatura minimă a spațiului care va fi permisă. Dacă temperatura spațiului scade sub valoarea stabilită, termostatul va porni echipamentul în modul de încălzire; chiar dacă modul de funcționare al termostatului este setat la "OFF" (OPRIT). Ciclul normal de încălzire, așa cum este determinat de toate caracteristicile de configurare a utilizatorului, va fi urmat (aceasta include secvența de etape, timpul minim de funcționare și timpul ciclului).
Această opțiune este omisă pentru echipamentele A/C.

• Opțiuni: Pornit/Oprit; 45°F până la 70°F
• Implicit: Oprit; 50°F

1. Meniu principal
2. Setări sistem
3. Temperatură
4. Alertă
5. Faceți clic pe caseta de text LOW (SCĂZUT)

Utilizați tastele Sus și Jos pentru a selecta Temperatura scăzută a etapei.

Monitor de temperatură ridicată a spațiului

Această caracteristică stabilește temperatura maximă a spațiului care va fi permisă. Dacă temperatura spațiului crește peste valoarea stabilită, termostatul va porni echipamentul în modul de răcire, chiar dacă modul de funcționare al termostatului este setat la "OFF" (OPRIT). Ciclul normal de răcire, așa cum este determinat de toate caracteristicile de configurare a utilizatorului, va fi urmat (aceasta include secvența de etape, timpul minim de funcționare și timpul ciclului).

• Opțiuni: Pornit/Oprit; 70°F până la 99°F
• Implicit: Oprit; 99°F

1. Meniu principal
2. Setări sistem
3. Temperatură
4. Alerte
5. Faceți clic pe caseta de text HIGH (RIDICAT)

Utilizați tastele Sus și Jos pentru a selecta Temperatura ridicată a etapei.

Resetați timpul de funcționare a încălzirii și răcirii

Această caracteristică permite utilizatorului să reseteze timpul de funcționare a încălzirii sau răcirii. Selectarea "Yes" (Da) va reseta timpul de funcționare respectiv la Zero și data de începere la data curentă.

1. Meniu principal
2. Setări sistem
3. Timp de funcționare
4. Resetare (încălzire sau răcire)


Filtru de aer

Această caracteristică permite stabilirea numărului de zile de funcționare a echipamentului HVAC între schimbările de filtru. Termostatul va trimite o notificare utilizatorului pentru a schimba filtrul de aer al sistemului său pe baza perioadei stabilite.

• Opțiuni: 15 zile până la 360 de zile
• Implicit: 90 de zile

1. Meniu principal
2. Setări sistem
3. Timp de funcționare
4. Filtru de aer
5. Selectați configurarea

Utilizați tastele Sus și Jos pentru a regla Perioada de timp pentru înlocuire.

Pernă de apă

Această caracteristică permite stabilirea numărului de zile de funcționare a echipamentului HVAC cu opțiunea de umidificator, între schimbările pernei de apă (evaporator). Termostatul va trimite o notificare utilizatorului pentru a schimba perna de apă a sistemului său pe baza perioadei stabilite.

• Opțiuni: 15 zile până la 360 de zile
• Implicit: 90 de zile

1. Meniu principal
2. Setări sistem
3. Timp de funcționare
4. Pernă de apă
5. Selectați configurarea

Utilizați tastele Sus și Jos pentru a regla Perioada de timp pentru înlocuire.
Configurația sistemului trebuie să aibă accesoriul umidificator ales pentru ca această caracteristică să fie disponibilă.

Actualizare sistem

Această opțiune este utilizată pentru a actualiza dispozitivul cu cea mai recentă versiune de firmware dacă actualizarea automată nu are succes.

1. Meniu principal
2. Setări sistem
3. Actualizare sistem
4. Descărcați cea mai recentă actualizare


Configurația unității

Această secțiune permite utilizatorului să selecteze configurația sistemului său. Utilizatorul poate alege între Combustibil fosil, Pompă de căldură, Combustibil dual, Electric și fără Încălzire. Odată ce utilizatorul se află în Setările sistemului, selectați Configurația unității pentru a accesa această selecție.

Configurația compresorului
Această caracteristică stabilește numărul de etape ale compresoarelor pe care le utilizează echipamentul.

• Opțiuni: Etapa (etapele) de combustibil fosil 1 și 2, Etapa (etapele) de aer condiționat 0, 1 și 2
• Implicit: Etapa 2 a pompei de căldură Etapa 2 electrică

1. Meniu principal
2. Setări sistem
3. Configurația unității
4. Tip de căldură
5. Etape

În funcție de tipul de căldură ales, opțiunile disponibile pot varia.

Încălzire auxiliară
Această funcție permite o trecere automată de la căldura compresorului la încălzirea auxiliară (de exemplu, căldură electrică) atunci când este utilizat un sistem de pompă de căldură.
Această opțiune este doar pentru pompele de căldură.
Activează etapa suplimentară de încălzire dacă compresorul nu poate satisface punctul de referință curent de încălzire.

• Opțiuni: Activare și Dezactivare
• Implicit: Activare

1. Meniu principal
2. Setări sistem
3. Configurația unității
4. Tip de căldură (selectați Pompă de căldură)
5. Configurare

Încălzire auxiliară (sub Tip de căldură)

Controlul umidificatorului
Această caracteristică permite utilizarea unui umidificator. Tehnicianul de configurare trebuie să seteze punctul de referință al umidității pentru a stabili nivelul de umiditate dorit care ar trebui menținut. Umidificatorul va fi activat numai în timpul unui apel de încălzire.
Această opțiune este omisă pentru echipamentele A/C.

• Opțiuni: Umidificator, Dezumidificator și Niciunul
• Implicit: Dezumidificator

1. Meniu principal
2. Setări sistem
3. Configurația unității
4. Accesoriu
5. Selectați Umidificator


Controlul dezumidificării
Această caracteristică permite activarea funcționalității de răcire-pentru-dezumidificare (dacă echipamentul HVAC include această caracteristică) sau dezactivarea funcționalității și operarea reîncălzirii cu gaz fierbinte (dacă echipamentul HVAC este echipat cu această caracteristică). Când funcționalitatea de răcire-pentru-dezumidificare este activată, echipamentul de răcire va rămâne pornit până când punctul de referință al umidității este atins sau temperatura de răcire excesivă a fost atinsă. Temperatura de răcire excesivă este numărul permisibil de grade sub punctul de referință pe care utilizatorul îl va permite în încercarea de a dezumidifica mai bine spațiul.

• Opțiuni: Activare și Dezactivare
• Implicit: Dezactivare

1. Meniu principal
2. Setări sistem
3. Configurația unității
4. Accesoriu
5. Dezumidificator
6. Configurare


Metoda de energizare a supapei de inversare
Pe baza selecției utilizatorului, acest parametru este utilizat pentru a seta logica supapei de inversare, pe baza designului pompei de căldură, pentru a controla fluxul de agent frigorific.
Selectarea răcirii va energiza supapa de inversare în timpul operațiunilor de răcire (O).
Selectarea încălzirii va energiza supapa de inversare în timpul operațiunilor de încălzire (B).

• Opțiuni: Răcire și Încălzire
• Implicit: Încălzire

1. Meniu principal
2. Setări sistem
3. Configurația unității
4. Tip de căldură (Selectați Pompă de căldură)
5. Selectați Configurare

Setări avansate

Setările avansate sunt pentru setările specifice despre modul în care funcționează sistemul. Aici este și locul unde instalatorul/contractorul poate accesa setările care nu sunt disponibile proprietarului casei. Setările avansate sunt accesate făcând clic pe Menu (Meniu), apoi Advanced Settings (Setări avansate).

Întârziere activare ventilator la încălzire

Această funcție permite capacitatea de a întârzia activarea motorului ventilatorului pentru o perioadă de timp specificată în modul de încălzire.
Această opțiune este omisă pentru echipamentele A/C.

• Opțiuni: 0 secunde până la 120 de secunde.
• Implicit: 0 secunde

1. Meniu principal
2. Advanced Settings (Setări avansate)
3. Heating & Cooling (Încălzire și răcire)
4. Introduceți codul de acces profesional "1886"
5. Fan Delay (Întârziere ventilator)
6. Select On (Selectați Activat)

Utilizați tastele Sus și Jos pentru a selecta Fan Delay (Întârziere ventilator).

Întârziere activare ventilator la răcire

Această funcție permite capacitatea de a întârzia activarea motorului ventilatorului pentru o perioadă de timp specificată în modul de răcire.

• Opțiuni: 0 secunde până la 120 de secunde.
• Implicit: 0 secunde

1. Meniu principal
2. Advanced Settings (Setări avansate)
3. Heating & Cooling (Încălzire și răcire)
4. Introduceți codul de acces profesional "1886"
5. Fan Delay (Întârziere ventilator)
6. Select On (Selectați Activat)

Utilizați tastele Sus și Jos pentru a selecta Fan Delay (Întârziere ventilator).

Durată minimă de funcționare

Această funcție stabilește durata minimă de funcționare admisibilă pentru compresor. Durata minimă de funcționare previne durata scurtă de funcționare și prelungește durata de viață a compresorului. Compresorul va continua să funcționeze pentru numărul specificat de minute, chiar dacă se atinge punctul de referință.
Durata minimă de funcționare este numărul de secunde în care termostatul va solicita încălzirea sau răcirea pentru a asigura o rată de ciclare confortabilă. Setarea sistemului pe Off (Oprit) sau apelarea sistemului opus va anula temporizatorul și va termina imediat apelarea încălzirii sau răcirii.
Limita superioară a duratei minime de funcționare (MRT) este legată de setarea Stage Delay Timer (SDT) (600s sau 10 min în mod implicit). Limita superioară pentru MRT poate fi setată până la 90 de minute, dacă SDT este setat în consecință.

• Opțiuni: 180 de secunde până la setarea Stage Delay Timer (Temporizator întârziere treaptă) (600 de secunde/10 minute în mod implicit, dar poate fi setat până la 90 de minute)
• Implicit: 300 de secunde

1. Meniu principal
2. Advanced Settings (Setări avansate)
3. Heating & Cooling (Încălzire și răcire)
4. Introduceți codul de acces profesional "1886"
5. Min. Run Time (Durată minimă de funcționare)

Utilizați tastele Sus și Jos pentru a selecta durata minimă de funcționare.

Temporizator anti-ciclu scurt (ASC)

Durata minimă de nefuncționare este numărul de secunde după un apel și înainte de a putea fi inițiat un nou apel de încălzire sau răcire.

• Opțiuni: 0 până la 300 de secunde
• Implicit: 300 de secunde

1. Meniu principal
2. Advanced Settings (Setări avansate)
3. Heating & Cooling (Încălzire și răcire)
4. Introduceți codul de acces profesional "1886"
5. Anti Short Cycle (Anti-ciclu scurt)


Durată ciclu

Durata minimă de nefuncționare este numărul de secunde după un apel și înainte de a putea fi inițiat un nou apel de încălzire sau răcire.

• Opțiuni: 60 până la 300 de secunde
• Implicit: 180 de secunde

1. Meniu principal
2. Advanced Settings (Setări avansate)
3. Heating & Cooling (Încălzire și răcire)
4. Introduceți codul de acces profesional "1886"
5. Cycle Time (Durată ciclu)


Bandă energie zero

Această funcție stabilește diferențialul de temperatură la care are loc un apel de încălzire sau răcire. Temperatura camerei va trebui să scadă cu această valoare de la punctul de referință de încălzire pentru ca un apel de încălzire să aibă loc. Pentru răcire, temperatura camerei va trebui să fie ridicată cu această valoare.

• Opțiuni: 0,5°F până la 2°F
• Implicit: 2°F.

1. Meniu principal
2. Advanced Settings (Setări avansate)
3. Heating & Cooling (Încălzire și răcire)
4. Introduceți codul de acces profesional "1886"
5. Zero Energy Band (Bandă energie zero)

Utilizați tastele Sus și Jos pentru a selecta intervalul.

Blocare

Această funcție stabilește modul în care echipamentul HVAC va coborî în trepte. Dacă unitatea posedă mai multe trepte de încălzire sau răcire, capacitatea de a controla procesul de coborâre în trepte poate fi benefică. Cu această funcție dezactivată, odată ce punctul de referință este atins, termostatul va coborî în trepte la treapta anterioară. După întârzierea treptei, dacă punctul de referință este încă satisfăcut, termostatul va coborî din nou în trepte. Cu această funcție activată, odată ce punctul de referință a fost satisfăcut, toate treptele vor fi oprite și termostatul va intra în modul de așteptare.

• Opțiuni: Activare și Dezactivare
• Implicit: Dezactivare

1. Meniu principal
2. Advanced Settings (Setări avansate)
3. Installer Access (Acces instalator)
4. Introduceți codul de acces profesional "1886"
5. Introduceți codul de acțiune "ST"
6. Latching (Blocare)


Întârziere treaptă

După ce termostatul a solicitat continuu o perioadă de timp egală cu perioada de timp selectată, Stage Delay Timer (Temporizatorul de întârziere a treptei) crește automat treptele de încălzire sau răcire. Temporizatorul nu va crește treapta de răcire dacă temperatura interioară este sub temperatura selectată. În mod similar, nu va crește treapta de încălzire dacă temperatura interioară este peste temperatura selectată. Nici o creștere a treptei pentru răcire sau încălzire nu va avea loc dacă temperatura spațiului se află în Banda de energie zero.

• Opțiuni: 3 minute până la 90 de minute.
• Implicit: 10 min

1. Meniu principal
2. Advanced Settings (Setări avansate)
3. Installer Access (Acces instalator)
4. Introduceți codul de acces profesional "1886"
5. Introduceți codul de acțiune "ST"
6. Select Stage Delay (Selectați Întârziere treaptă)

Utilizați tastele Sus și Jos pentru a selecta Stage Delay (Întârziere treaptă).

Temp treaptă

Această funcție permite termostatului să determine cât de repede trebuie să comande următoarea treaptă de încălzire pe baza diferențialului de temperatură.

• Opțiuni: 0°F până la 15°F
• Implicit: 4°F

1. Meniu principal
2. Advanced Settings (Setări avansate)
3. Installer Access (Acces instalator)
4. Introduceți codul de acces profesional "1886"
5. Introduceți codul de acțiune "ST"
6. Select Stage Temp (Selectați Temp treaptă)


Resetare la setările din fabrică

Această funcție permite utilizatorului să reseteze termostatul la setările inițiale din fabrică.

1. Meniu principal
2. Advanced Settings (Setări avansate)
3. Select Factory Reset (Selectați Resetare la setările din fabrică)

Selectați "Yes" (Da) pentru a confirma Reset (Resetare) sau "No" (Nu) pentru a anula.

Funcțiile aplicației

Această secțiune discută despre ce funcții poate controla utilizatorul din aplicația mobilă.

Acasă

Vizualizați temperatura camerei și ajustați punctul de referință. Utilizați butoanele din partea de jos a ecranului BCC Acasă pentru a regla de la distanță Modul de sistem, Modul ventilator și Modul accesoriu.

1. Deschideți aplicația
2. Accesați Panoul de control BCC
3. Ajustați punctul de referință

Adăugați program

Utilizați aplicația pentru a adăuga sau selecta un program. Programul poate avea o oră, o temperatură de încălzire și de răcire dorite și va fi setat conform nevoilor utilizatorului.

1. Deschideți aplicația
2. Accesați Panoul de control BCC
3. Selectați fila Program
4. Alegeți un program sau adăugați unul nou.

Setări

Utilizați fila Setări pentru a ajusta setările de temperatură, data și ora, locația, blocarea ecranului și pentru a vizualiza informațiile despre dispozitiv.

1. Deschideți aplicația
2. Accesați Panoul de control BCC
3. Selectați fila Setări

Logica de etape

Răspunsul de etape determină modul în care termostatul efectuează apeluri de încălzire sau răcire pe baza diferenței dintre temperatura spațiului și punctul de referință (1,0°F sau 1,5°F).

Temporizatoare de etape

Există 4 temporizatoare definite în algoritmul de etapă, MRT (Temporizator minim de funcționare), ASC (Temporizator anti-ciclu scurt), Întârziere etapă și un temporizator fix de 3 minute pentru reducerea rapidă a etapei.

• Când orice etapă este activată, trebuie să funcționeze pentru MRT, cu excepția scenariului de reducere rapidă a etapei în care încălzirea/răcirea este oprită.
• Când orice etapă este sus sau jos, trebuie să aștepte ca Întârzierea etapei să expire.
• Când toate etapele sunt oprite, sistemul trebuie să aștepte ca ASC să expire înainte de a putea fi pornit din nou. Vă rugăm să rețineți că temporizatoarele ASC funcționează simultan cu temporizatorul Întârziere oprire ventilator definit în altă parte.

Tabelul 1: Temporizatoare de etapă

Interval	Minim	Maxim	Implicit	Rezoluție
Întârziere etapă	3 minute	90 de minute	10 minute	1 minut
MRT (Timp minim de funcționare)	3 minute	Întârziere etapă	5 minute	1 minut
ASC (Anti-ciclu scurt)	0 minute	5 minute	5 minute	1 minut
Reducere rapidă a etapei	3 minute	3 minute	3 minute	Fix

Temp. etapă

Temperatura etapei este utilizată pentru a determina dacă este nevoie de creșterea rapidă a etapei sau de reducerea etapei pe baza unui diferențial de punct de referință al temperaturii.

Tabelul 2: Temp. etapă

Interval	Minim	Maxim	Implicit	Rezoluție
Temp. etapă	0°F	15°F	4°F	1°F

Coduri de eroare WSHP

Dacă termostatul dvs. Bosch Connected Control (BCC) este conectat la unul dintre produsele Bosch Water Source Heat Pump (WSHP), următoarele coduri de eroare WSHP pot fi afișate pe BCC. Vă rugăm să consultați manualul de instalare și utilizare al produsului WSHP pentru mai multe detalii despre depanare.

Alarmă de presiune înaltă

Echipamentul a detectat o stare de presiune înaltă a capului și a interzis apelurile de încălzire și răcire. Contactați contractantul local pentru service. Apăsați tasta enter (introducere) pentru a reveni la afișajul normal al termostatului.

Alarmă de presiune joasă

Echipamentul a detectat o stare de presiune joasă a capului și a interzis apelurile de încălzire și răcire. Contactați contractantul local pentru service. Apăsați tasta enter (introducere) pentru a reveni la afișajul normal al termostatului.

Alarmă de îngheț a bobinei condensatorului

Echipamentul a detectat o stare de îngheț și a interzis apelurile de încălzire și răcire. Senzorul care a declanșat această eroare monitorizează temperatura agentului frigorific între TXV și bobina de aer. Placa UPM este conștientă de modul de funcționare, iar acest senzor va fi monitorizat în modul de răcire. Contactați contractantul local pentru service. Apăsați tasta enter (introducere) pentru a reveni la afișajul normal al termostatului.

Alarmă de condens

Echipamentul a detectat o stare de blocare a conductei de condens și a interzis apelurile de răcire. Contactați contractantul local pentru service. Apăsați tasta enter (introducere) pentru a reveni la afișajul normal al termostatului.

Alarmă de cădere de tensiune

Echipamentul a detectat o stare de cădere de tensiune și a interzis apelurile de încălzire și răcire. Contactați contractantul local pentru service. Apăsați tasta enter (introducere) pentru a reveni la afișajul normal al termostatului.

Alarmă de îngheț a bobinei evaporatorului

Echipamentul a detectat o stare de îngheț și a interzis apelurile de încălzire și răcire. Senzorul care a declanșat această eroare monitorizează temperatura agentului frigorific între TXV și bobina de apă. Placa UPM este conștientă de modul de funcționare, iar acest senzor va fi monitorizat în modul de încălzire. Apăsați tasta enter (introducere) pentru a reveni la afișajul normal al termostatului.

Coduri de acțiune

Calibrarea umidității (HC)

Capacitatea de a ajusta citirile de umiditate după utilizarea prelungită a produsului.

• Opțiuni: -5% până la 5%
• Implicit: 0%

1. Meniul principal
2. Setări avansate
3. Acces instalator
4. Introduceți codul de acces profesional "1886"
5. Introduceți codul de acțiune "HC"
6. Utilizați tastele Sus și Jos pentru a selecta calibrarea umidității


Histerezis de umiditate relativă (HSD)

Capacitatea de a regla diferențialul punctului de referință (histerezis) pentru controlul umidității.

• Opțiuni: 3% până la 5%
• Implicit: 5%

1. Meniul principal
2. Setări avansate
3. Acces instalator
4. Introduceți codul de acces profesional "1886"
5. Introduceți codul de acțiune "HSD"
6. Utilizați tastele Sus și Jos pentru a selecta histerezisul de umiditate relativă


Configurare inițială (IS)

Capacitatea de a accesa procesul de configurare inițială, inițiat de obicei numai prima dată când o nouă unitate este pornită sau după o resetare din fabrică.

1. Meniul principal
2. Setări avansate
3. Acces instalator
4. Introduceți codul de acces profesional "1886"
5. Introduceți codul de acțiune "IS"


Calibrarea senzorului (SC)

Capacitatea de a ajusta citirile de temperatură după utilizarea prelungită.

• Opțiuni: -10,0 până la 10,0
• Implicit: 0,0

1. Meniul principal
2. Setări avansate
3. Acces instalator
4. Introduceți codul de acces profesional "1886"
5. Introduceți codul de acțiune "SC"
6. Utilizați tastele Sus și Jos pentru a selecta calibrarea senzorului


Nivel de sensibilitate (SS)

Capacitatea de a regla cât de des sistemul efectuează cicluri pentru a menține punctul(ele) de referință.

• Opțiuni: Nivelul 1 până la Nivelul 9
• Implicit: Nivelul 9

1. Meniul principal
2. Setări avansate
3. Acces instalator
4. Introduceți codul de acces profesional "1886"
5. Introduceți codul de acțiune "SS"
6. Utilizați tastele Sus și Jos pentru a selecta nivelul de sensibilitate


Etape (ST)

Capacitatea de a configura setările de etape pentru blocare, întârziere etapă și temp. etapă.

1. Meniul principal
2. Setări avansate
3. Acces instalator
4. Introduceți codul de acces profesional "1886"
5. Introduceți codul de acțiune "ST"


Resurse de ajutor online
Alternativ, vă rugăm să vizitați pagina noastră web Service & Support (Service și asistență) pentru a găsi întrebări frecvente, videoclipuri, buletine de service și multe altele; www.boschheatingcooling.com/service sau utilizați telefonul mobil pentru a scana codul de mai jos.

Statele Unite și Canada
Bosch Thermotechnology Corp.
65 Grove St.
Watertown, MA 02472
Tel: 800-283-3787
www.bosch-homecomfort.us

Referințe

• Service & Support | Bosch Home Comfort
• Home | Bosch Home Comfort

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați Manualul Bosch BCC100, BCC110

Limbi disponibile
