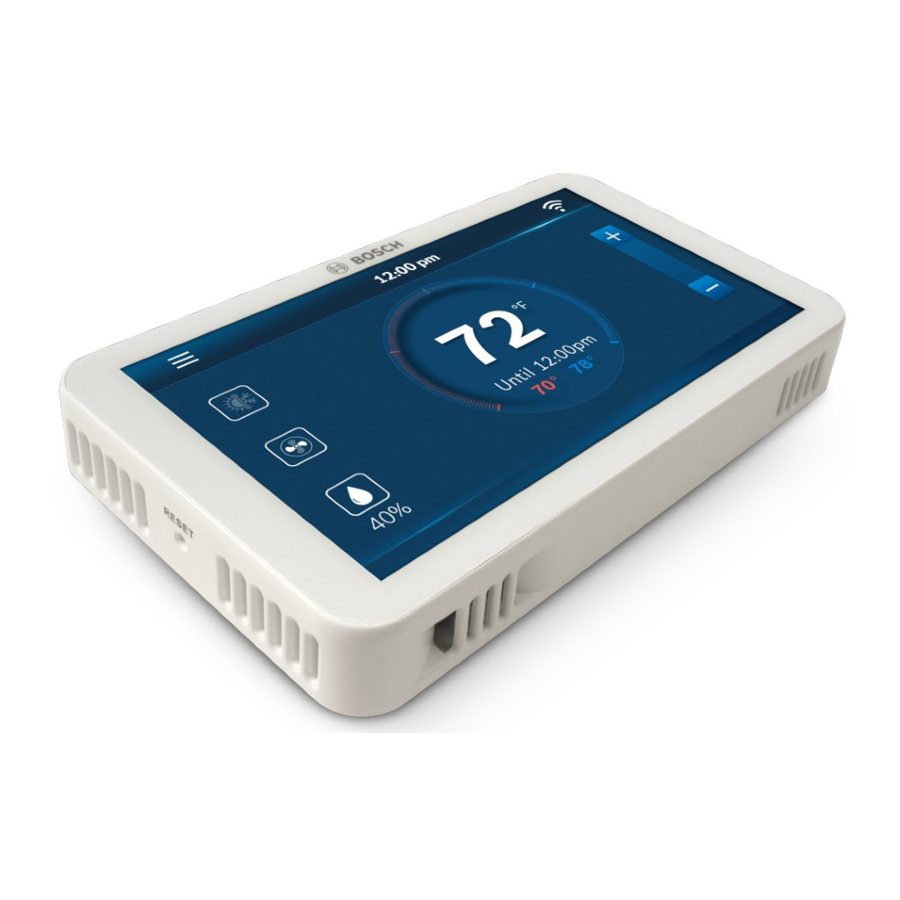

Panduan Bosch BCC100, BCC110

Fitur dan Fungsi Termostat

Pengaturan Layar Beranda

Bagian ini untuk pengaturan yang dapat disesuaikan dari layar beranda termostat. Mengeklik salah satu opsi di layar beranda juga akan membawa Anda ke bagian Mode pada Pengaturan Sistem.

Titik Atur Pemanasan

Fitur ini menetapkan suhu ruang yang akan dipertahankan selama operasi pemanasan. Opsi ini dilewati untuk Peralatan A/C.

• Opsi: 45°F hingga 99°F
• Default: 68°F

1. Klik Ikon Sistem di sisi kiri layar Beranda.

2. Pilih Heat (Panas) di Layar Sistem.

3. Keluar dari layar Sistem (tekan 'x' di sudut kanan atas).
4. Di layar Beranda, gunakan +/- untuk Menaikkan/Menurunkan titik atur pemanasan.


Titik Atur Pendinginan

Fitur ini menetapkan suhu ruang yang akan dipertahankan selama operasi pendinginan.

• Opsi: 45°F hingga 99°F
• Default: 78°F

1. Klik Ikon Sistem di sisi kiri layar Beranda.

2. Pilih Cool (Dingin) di Layar Sistem.

3. Keluar dari layar Sistem (tekan 'x' di sudut kanan atas).
4. Di layar Beranda, gunakan +/- untuk Menaikkan/Menurunkan titik atur pendinginan.


Titik Atur Pemanasan/Pendinginan Otomatis

Fitur ini menetapkan deadband suhu ruang yang akan dipertahankan oleh operasi pemanasan dan pendinginan. Di dalam titik atur ini, tidak akan ada pemanasan atau pendinginan. Deadband antara titik atur pemanasan dan pendinginan tidak dapat dikonfigurasi kurang dari 5°F.

• Opsi: 45°F hingga 99°F
• Default Pendinginan: 78°F
• Default Pemanasan: 68°F

1. Klik Ikon Sistem di sisi kiri layar Beranda.

2. Pilih Auto (Otomatis) di Layar Sistem.

3. Keluar dari layar Sistem (tekan 'x' di sudut kanan atas).
4. Di layar Beranda, gunakan +/- untuk mengubah titik atur pemanasan dan pendinginan.

5. Pilih bidang Heat (Panas) atau Cool (Dingin), dan gunakan +/- untuk Menaikkan/Menurunkan titik atur.


Cuaca

Bagian ini memungkinkan pengguna untuk melihat cuaca. Untuk mengakses, hubungkan perangkat ke Wi-Fi, buka menu, dan pilih weather (cuaca).

Cuaca Saat Ini

Fitur ini memberikan informasi tentang cuaca saat ini berdasarkan lokasi.
Koneksi ke Wi-Fi diperlukan, dan informasi ini hanya dapat dilihat jika termostat dipasangkan dengan Aplikasi dan alamat instalasi diberikan.

1. Menu Utama
2. Weather (Cuaca)
3. Pilih Current (Saat Ini)


Cuaca 10 Jam Berikutnya

Opsi ini memberikan informasi tentang perkiraan cuaca untuk 10 jam berikutnya.
Koneksi ke Wi-Fi diperlukan.

1. Menu Utama
2. Weather (Cuaca)
3. Pilih Today (Hari Ini)


Cuaca 5 Hari Berikutnya

Opsi ini memberikan informasi tentang perkiraan cuaca untuk 5 hari berikutnya.
Koneksi ke Wi-Fi diperlukan.

1. Menu Utama
2. Weather (Cuaca)
3. Pilih 5-Days (5 Hari)


Jadwal

Bagian ini memungkinkan pengguna untuk memilih dan mengedit jadwal untuk sistem mereka. Untuk mengakses bagian Schedule (Jadwal), pilih menu, dan pilih "Schedule" (Jadwal). Untuk menambah dan menghapus jadwal, Anda harus menggunakan aplikasi.

Jadwal yang Tersedia

Opsi ini memungkinkan pengguna untuk memilih jadwal kustom yang dibuat sebelumnya

1. Menu Utama
2. Schedule (Jadwal)
3. Pilih jadwal


Edit Jadwal

Fitur ini memungkinkan pengguna untuk mengedit jadwal yang dibuat sebelumnya. Di dalam bagian ini, pengguna dapat mengatur beberapa jadwal dalam sehari, menyalin jadwal, dan menghapus jadwal.

1. Menu Utama
2. Schedule (Jadwal)
3. Pilih Jadwal
4. Pilih "Setup" (Pengaturan)
5. Pilih hari
6. Edit waktu mulai
7. Edit suhu panas dan dingin


Pengaturan Perangkat

Pengaturan Perangkat adalah untuk pengaturan yang berkaitan dengan perangkat BCC itu sendiri. Pengguna dapat mengakses pengaturan perangkat dengan memilih bagian ini di menu.

Pilih Wi-Fi

Bagian ini memungkinkan pengguna untuk memilih di antara sumber Wi-Fi yang tersedia di area tersebut untuk membuat koneksi Wi-Fi.

1. Menu Utama
2. Device Settings (Pengaturan Perangkat)
3. Wi-Fi
4. Pilih kaca pembesar

Gunakan tombol Atas dan Bawah untuk menemukan dan memilih jaringan Wi-Fi yang diinginkan.

Pencarian Wi-Fi

Bagian ini memungkinkan pengguna untuk mencari sumber Wi-Fi jika tidak muncul di daftar.

1. Menu Utama
2. Device Settings (Pengaturan Perangkat)
3. Wi-Fi
4. Pilih SSID

Ketik nama jaringan Wi-Fi yang diinginkan menggunakan keyboard.

Wi-Fi On/Off

Fitur ini memungkinkan pengguna untuk menghidupkan dan mematikan Wi-Fi dari perangkat.

1. Menu Utama
2. Device Settings (Pengaturan Perangkat)
3. Wi-Fi
4. Pilih Power OFF (Matikan Daya)


Pesan

Layar ini memberi pengguna pesan peringatan dari termostat. Mencakup peringatan Sistem (mis. pembaruan perangkat lunak) dan peringatan Layanan (mis. Ganti Filter).

1. Menu Utama
2. Device Settings (Pengaturan Perangkat)
3. Messages (Pesan)


Kecerahan

Fitur ini memungkinkan pengguna untuk menyesuaikan kecerahan termostat.

• Opsi: Tinggi, Sedang, Rendah
• Default: Tinggi

1. Menu Utama
2. Device Settings (Pengaturan Perangkat)
3. Screen (Layar)
4. Pilih opsi Brightness (Kecerahan)


Waktu Tunggu

Memungkinkan pengguna untuk mengatur jadwal waktu tunggu layar untuk termostat. Jika tidak ada aktivitas dalam waktu ini, layar akan menjadi kosong.

• Opsi: 20 detik, 1 menit, 3 menit
• Default: 1 menit

1. Menu Utama
2. Device Settings (Pengaturan Perangkat)
3. Screen (Layar)
4. Timeout (Waktu Tunggu)
5. Pilih opsi waktu tunggu


Kunci Layar

Memungkinkan pengguna untuk mengatur kode sandi numerik 4 digit untuk mengunci layar. Setelah diatur, BCC akan meminta pengguna untuk memasukkan kembali kata sandi saat mencoba mengakses layar sentuh termostat.

• Opsi: On/Off (Hidup/Mati)
• Default: Off (Mati)

1. Menu Utama
2. Device Settings (Pengaturan Perangkat)
3. Screen (Layar)
4. Screen Lock (Kunci Layar)
5. Pilih opsi Screen Lock (Kunci Layar)


Format Tanggal

Memberi pengguna opsi untuk memilih format tanggal sesuai pilihan mereka.

• Opsi: BB/HH/TTTT, HH/BB/TTTT, TTTT/BB/HH
• Default: BB/HH/TT

1. Menu Utama
2. Device Settings (Pengaturan Perangkat)
3. Date & Time (Tanggal & Waktu)
4. Pilih Date Format (Format Tanggal)


Format Waktu

Fitur ini memungkinkan pengguna untuk memilih format waktu.

• Opsi: 12 jam dan 24 jam
• Default: 12 jam

1. Menu Utama
2. Device Settings (Pengaturan Perangkat)
3. Date & Time (Tanggal & Waktu)
4. Pilih Time format (Format Waktu)


Informasi Akun

Memberikan pengguna ID Akun, Tanggal Dibuat, dan Lokasi Geo. Ketiga bidang dapat diubah dengan mengklik tombol "Change" (Ubah).

1. Menu Utama
2. Device Settings (Pengaturan Perangkat)
3. Device Information (Informasi Perangkat)
4. Account (Akun)


Informasi Sistem

Memberikan informasi pengguna tentang perangkat keras dan perangkat lunak termostat termasuk: Model, Versi Perangkat Lunak, Versi HD, ID MAC.

1. Menu Utama
2. Device Settings (Pengaturan Perangkat)
3. Device Information (Informasi Perangkat)
4. System (Sistem)


Pengaturan Sistem

Bagian ini memungkinkan pengguna untuk mengubah pengaturan yang terkait dengan sistem HVAC di gedung mereka. Untuk mengakses pengaturan ini, pilih menu, dan pilih "System Settings" (Pengaturan Sistem).

Pengaturan Kipas

Bagian ini memungkinkan pengguna untuk memilih salah satu dari tiga mode Kipas yang tersedia. Otomatis, Nyala, dan Sirkulasi.

• Default: Otomatis

1. Menu Utama
2. Pengaturan Sistem
3. Mode
4. Kipas

Otomatis
Dalam mode ini, kipas hanya akan berjalan selama operasi pemanasan atau pendinginan.

Nyala
Dalam mode ini, kipas akan terus menyala, bahkan jika mode sistem telah diatur ke Mati.

Sirkulasi
Fitur ini memberi pengguna opsi untuk mengedarkan udara di dalam ruang yang dikondisikan. Kipas akan menyala dan mati tergantung pada waktu Nyala dan waktu Mati yang ditentukan di halaman pengaturan. Pengguna juga dapat memilih untuk mengatur jadwal selama kipas akan berputar. Jika pengguna tidak memilih jadwal, Kipas akan terus berputar.

Kontrol Kelembapan

Fitur ini memungkinkan pengguna dengan aksesori pelembap yang terpasang dan terhubung dengan benar untuk memilih bagaimana sistem mengontrol kelembapan dan mengatur titik pengaturan kelembapan relatif. Memilih Tidak akan menonaktifkan fungsi kontrol kelembapan.

• Opsi: Ya/Tidak; 30% hingga 90%
• Default: Tidak; 50%

1. Menu Utama
2. Pengaturan Sistem
3. Mode
4. Pilih Aksesori
5. Pilih Aktifkan kontrol Kelembapan Otomatis

Gunakan tombol Atas dan Bawah untuk memilih Tingkat Kelembapan.

Pilih Derajat C atau F

Fitur ini menetapkan unit untuk suhu.

• Opsi: °F atau °C
• Default: °F

1. Menu Utama
2. Pengaturan Sistem
3. Suhu
4. Unit


Monitor Suhu Ruangan Rendah

Fitur ini menetapkan suhu ruangan minimum yang diizinkan. Jika suhu ruangan turun di bawah nilai yang ditetapkan, termostat akan menghidupkan peralatan dalam mode pemanasan; bahkan jika mode operasi termostat diatur ke "OFF" (MATI). Siklus pemanasan normal seperti yang ditentukan oleh semua Fitur Pengaturan Pengguna akan diikuti (ini termasuk urutan pentahapan, waktu pengoperasian minimum, dan waktu siklus).
Opsi ini dilewati untuk peralatan A/C.

• Opsi: Nyala/Mati; 45°F hingga 70°F
• Default: Mati; 50°F

1. Menu Utama
2. Pengaturan Sistem
3. Suhu
4. Peringatan
5. Klik kotak teks RENDAH

Gunakan tombol Atas dan Bawah untuk memilih Suhu Tahap Rendah.

Monitor Suhu Ruangan Tinggi

Fitur ini menetapkan suhu ruangan maksimum yang diizinkan. Jika suhu ruangan naik di atas nilai yang ditetapkan, termostat akan menghidupkan peralatan dalam mode pendinginan meskipun mode operasi termostat diatur ke "OFF" (MATI). Siklus pendinginan normal seperti yang ditentukan oleh semua Fitur Pengaturan Pengguna akan diikuti (ini termasuk urutan pentahapan, waktu pengoperasian minimum, dan waktu siklus).

• Opsi: Nyala/Mati; 70°F hingga 99°F
• Default: Mati; 99°F

1. Menu Utama
2. Pengaturan Sistem
3. Suhu
4. Peringatan
5. Klik kotak teks TINGGI

Gunakan tombol Atas dan Bawah untuk memilih Suhu Tahap Tinggi.

Atur Ulang Waktu Pengoperasian Pemanasan dan Pendinginan

Fitur ini memungkinkan pengguna untuk mengatur ulang waktu pengoperasian pemanasan atau pendinginan. Memilih "Yes" (Ya) akan mengatur ulang waktu pengoperasian masing-masing ke Nol dan Tanggal Mulai ke tanggal saat ini.

1. Menu Utama
2. Pengaturan Sistem
3. Waktu Pengoperasian
4. Atur Ulang (Pemanasan atau pendinginan)


Filter Udara

Fitur ini memungkinkan kemampuan untuk menetapkan jumlah hari pengoperasian peralatan HVAC di antara penggantian filter. Termostat akan mengirimkan pemberitahuan kepada pengguna untuk mengganti Filter Udara sistem mereka berdasarkan periode yang ditetapkan.

• Opsi: 15 Hari hingga 360 Hari
• Default: 90 hari

1. Menu Utama
2. Pengaturan Sistem
3. Waktu Pengoperasian
4. Filter Udara
5. Pilih pengaturan

Gunakan tombol Atas dan Bawah untuk menyesuaikan Periode Waktu Penggantian.

Bantalan Air

Fitur ini memungkinkan kemampuan untuk menetapkan jumlah hari pengoperasian peralatan HVAC dengan opsi pelembap, di antara penggantian bantalan air (evaporator). Termostat akan mengirimkan pemberitahuan kepada pengguna untuk mengganti Bantalan Air sistem mereka berdasarkan periode yang ditetapkan.

• Opsi: 15 Hari hingga 360 Hari
• Default: 90 hari

1. Menu Utama
2. Pengaturan Sistem
3. Waktu Pengoperasian
4. Bantalan Air
5. Pilih pengaturan

Gunakan tombol Atas dan Bawah untuk menyesuaikan Periode Waktu Penggantian.
Konfigurasi sistem harus memiliki Aksesori Pelembap yang dipilih agar fitur ini tersedia.

Pembaruan Sistem

Opsi ini digunakan untuk memperbarui perangkat dengan versi firmware terbaru jika pembaruan otomatis tidak berhasil.

1. Menu Utama
2. Pengaturan Sistem
3. Pembaruan Sistem
4. Unduh pembaruan terbaru


Konfigurasi Unit

Bagian ini memungkinkan pengguna untuk memilih konfigurasi sistem mereka. Pengguna dapat memilih antara Bahan Bakar Fosil, Pompa Panas, Bahan Bakar Ganda, Listrik, dan tanpa Pemanasan. Setelah pengguna berada di Pengaturan Sistem, pilih Konfigurasi Unit untuk mengakses pilihan ini.

Konfigurasi Kompresor
Fitur ini menetapkan jumlah tahap kompresor yang digunakan oleh peralatan.

• Opsi: Tahap(s) Bahan Bakar Fosil 1 dan 2, Tahap(s) AC 0, 1 dan 2
• Default: Tahap 2 Pompa Panas Tahap 2 Listrik

1. Menu Utama
2. Pengaturan Sistem
3. Konfigurasi Unit
4. Jenis Panas
5. Tahap

Bergantung pada jenis Panas yang dipilih, opsi yang tersedia mungkin berbeda.

Pemanasan Tambahan
Fungsi ini memungkinkan peralihan otomatis dari panas kompresor ke pemanasan tambahan (mis. panas listrik) saat sistem pompa panas digunakan.
Opsi ini hanya untuk pompa panas.
Mengaktifkan tahap pemanasan tambahan jika kompresor tidak dapat memenuhi titik pengaturan pemanasan saat ini.

• Opsi: Aktifkan dan Nonaktifkan
• Default: Aktifkan

1. Menu Utama
2. Pengaturan Sistem
3. Konfigurasi Unit
4. Jenis Panas (pilih Pompa Panas)
5. Pengaturan

Pemanasan Tambahan (di bawah Jenis Panas)

Kontrol Pelembap
Fitur ini memungkinkan penggunaan pelembap. Teknisi pengaturan harus mengatur titik pengaturan kelembapan untuk menetapkan tingkat kelembapan yang diinginkan yang harus dipertahankan. Pelembap hanya akan diaktifkan selama panggilan pemanasan.
Opsi ini dilewati untuk peralatan A/C.

• Opsi: Pelembap, Penurun Kelembapan, dan Tidak Ada
• Default: Penurun Kelembapan

1. Menu Utama
2. Pengaturan Sistem
3. Konfigurasi Unit
4. Aksesori
5. Pilih Pelembap


Kontrol Penurunan Kelembapan
Fitur ini memungkinkan kemampuan untuk mengaktifkan fungsionalitas pendinginan-ke-penurunan kelembapan (jika peralatan HVAC menyertakan fitur ini) atau untuk menonaktifkan fungsionalitas dan mengoperasikan pemanasan ulang gas panas (jika peralatan HVAC dilengkapi dengan fitur ini). Ketika fungsionalitas pendinginan-ke-penurunan kelembapan diaktifkan, peralatan pendingin akan tetap menyala hingga titik pengaturan kelembapan terpenuhi atau suhu pendinginan berlebih telah tercapai. Suhu pendinginan berlebih adalah jumlah derajat yang diizinkan di bawah titik pengaturan yang akan diizinkan oleh pengguna dalam upaya untuk mengurangi kelembapan ruang dengan lebih baik.

• Opsi: Aktifkan dan Nonaktifkan
• Default: Nonaktifkan

1. Menu Utama
2. Pengaturan Sistem
3. Konfigurasi Unit
4. Aksesori
5. Penurun Kelembapan
6. Pengaturan


Metode Pemberian Energi Katup Pembalik
Berdasarkan pilihan pengguna, parameter ini digunakan untuk mengatur logika katup pembalik, berdasarkan desain pompa panas, untuk mengontrol aliran refrigeran.
Memilih dingin akan memberi energi pada katup pembalik selama operasi pendinginan (O).
Memilih panas akan memberi energi pada katup pembalik selama operasi pemanasan (B).

• Opsi: Dingin dan Panas
• Default: Panas

1. Menu Utama
2. Pengaturan Sistem
3. Konfigurasi Unit
4. Jenis panas (Pilih Pompa Panas)
5. Pilih Pengaturan

Pengaturan Lanjutan

Pengaturan Lanjutan adalah untuk pengaturan khusus tentang bagaimana sistem beroperasi. Di sini juga tempat pemasang/kontraktor dapat mengakses pengaturan yang tidak tersedia untuk pemilik rumah. Pengaturan Lanjutan diakses dengan mengeklik Menu, lalu Pengaturan Lanjutan.

Penundaan Kipas Aktif saat Pemanasan

Fitur ini memungkinkan kemampuan untuk menunda motor kipas dari pengaktifan selama jangka waktu tertentu saat dalam mode pemanasan.
Opsi ini dilewati untuk peralatan A/C.

• Opsi: 0 Detik hingga 120 Detik.
• Default: 0 Detik

1. Menu Utama
2. Pengaturan Lanjutan
3. Pemanasan & Pendinginan
4. Masukkan kode Akses Profesional "1886"
5. Penundaan Kipas
6. Pilih Aktif

Gunakan tombol Atas dan Bawah untuk memilih Penundaan Kipas.

Penundaan Kipas Aktif saat Pendinginan

Fitur ini memungkinkan kemampuan untuk menunda motor kipas dari pengaktifan selama jangka waktu tertentu saat dalam mode pendinginan.

• Opsi: 0 Detik hingga 120 Detik.
• Default: 0 Detik

1. Menu Utama
2. Pengaturan Lanjutan
3. Pemanasan & Pendinginan
4. Masukkan kode Akses Profesional "1886"
5. Penundaan Kipas
6. Pilih Aktif

Gunakan tombol Atas dan Bawah untuk memilih Penundaan Kipas.

Waktu Proses Minimum

Fitur ini menetapkan waktu proses minimum yang diizinkan untuk kompresor. Waktu proses minimum mencegah waktu proses pendek dan memperpanjang umur kompresor. Kompresor akan terus berjalan selama jumlah menit yang ditentukan bahkan jika titik setel tercapai.
Waktu proses minimum adalah jumlah detik termostat akan meminta pemanasan atau pendinginan untuk memastikan laju siklus yang nyaman. Menyetel Sistem ke Mati atau panggilan sistem yang berlawanan akan menimpa pewaktu dan segera mengakhiri panggilan pemanasan atau pendinginan.
Batas atas waktu proses minimum (MRT) terikat pada pengaturan Stage Delay Timer (SDT) (600 detik atau 10 menit secara default). Batas atas untuk MRT dapat diatur setinggi 90 menit, jika SDT diatur sesuai.

• Opsi: 180 detik hingga Pengaturan Stage Delay Timer (600 detik/10 menit secara default, tetapi dapat diatur hingga 90 menit)
• Default: 300 Detik

1. Menu Utama
2. Pengaturan Lanjutan
3. Pemanasan & Pendinginan
4. Masukkan kode Akses Profesional "1886"
5. Waktu Proses Min.

Gunakan tombol Atas dan Bawah untuk memilih waktu proses minimum.

Timer Anti Siklus Pendek (ASC)

Waktu mati minimum adalah jumlah detik setelah panggilan dan sebelum panggilan pemanasan atau pendinginan baru dapat dimulai.

• Opsi: 0 hingga 300 detik
• Default: 300 detik

1. Menu Utama
2. Pengaturan Lanjutan
3. Pemanasan & Pendinginan
4. Masukkan Kode Akses Profesional "1886"
5. Anti Siklus Pendek


Waktu Siklus

Waktu mati minimum adalah jumlah detik setelah panggilan dan sebelum panggilan pemanasan atau pendinginan baru dapat dimulai.

• Opsi: 60 hingga 300 detik
• Default: 180 detik

1. Menu Utama
2. Pengaturan Lanjutan
3. Pemanasan & Pendinginan
4. Masukkan kode Akses Profesional "1886"
5. Waktu Siklus


Zona Energi Nol

Fitur ini menetapkan perbedaan suhu di mana panggilan pemanasan atau pendinginan terjadi. Suhu ruangan perlu turun dengan nilai ini dari titik setel pemanasan agar panggilan pemanasan terjadi. Untuk pendinginan, suhu ruangan perlu dinaikkan dengan nilai ini.

• Opsi: 0,5°F hingga 2°F
• Default: 2°F.

1. Menu Utama
2. Pengaturan Lanjutan
3. Pemanasan & Pendinginan
4. Masukkan kode Akses Profesional "1886"
5. Zona Energi Nol

Gunakan tombol Atas dan Bawah untuk memilih rentang.

Penguncian

Fitur ini menetapkan bagaimana Peralatan HVAC akan turun panggung. Jika unit memiliki beberapa tahap pemanasan atau pendinginan, kemampuan mengendalikan proses turun panggung dapat bermanfaat. Dengan fitur ini dinonaktifkan, setelah titik setel terpenuhi, termostat akan turun panggung ke tahap sebelumnya. Setelah penundaan panggung, jika titik setel masih terpenuhi, termostat akan turun panggung sekali lagi. Dengan fitur ini diaktifkan, setelah titik setel terpenuhi, semua tahap akan dimatikan dan termostat akan masuk ke mode siaga.

• Opsi: Aktifkan dan Nonaktifkan
• Default: Nonaktifkan

1. Menu Utama
2. Pengaturan Lanjutan
3. Akses Pemasang
4. Masukkan Kode Akses Profesional "1886"
5. Masukkan kode Tindakan "ST"
6. Penguncian


Penundaan Panggung

Setelah termostat terus-menerus meminta waktu yang sama dengan periode waktu yang dipilih, Stage Delay Timer secara otomatis menaikkan tahap pemanasan atau pendinginan. Pewaktu tidak akan menaikkan tahap pendinginan jika suhu dalam ruangan di bawah suhu yang dipilih. Demikian pula, itu tidak akan menaikkan tahap pemanasan jika suhu dalam ruangan di atas suhu yang dipilih. Tidak ada peningkatan tahap untuk pendinginan atau pemanasan yang akan terjadi jika suhu ruangan berada dalam Zona Energi Nol.

• Opsi: 3 menit hingga 90 menit.
• Default: 10 menit

1. Menu Utama
2. Pengaturan Lanjutan
3. Akses Pemasang
4. Masukkan Kode Akses Profesional "1886"
5. Masukkan kode Tindakan "ST"
6. Pilih Penundaan Panggung

Gunakan tombol Atas dan Bawah untuk memilih Penundaan Panggung.

Suhu Panggung

Fitur ini memungkinkan termostat untuk menentukan seberapa cepat ia perlu memerintahkan tahap pemanasan berikutnya berdasarkan perbedaan suhu.

• Opsi: 0°F hingga 15°F
• Default: 4°F

1. Menu Utama
2. Pengaturan Lanjutan
3. Akses Pemasang
4. Masukkan Kode Akses Profesional "1886"
5. Masukkan kode Tindakan "ST"
6. Pilih Suhu Panggung


Atur Ulang Pabrik

Fungsi ini memungkinkan pengguna untuk mengatur ulang termostat ke pengaturan pabrik awal.

1. Menu Utama
2. Pengaturan Lanjutan
3. Pilih Atur Ulang Pabrik

Pilih "Ya" untuk mengonfirmasi Atur Ulang atau "Tidak" untuk membatalkan.

Fitur Aplikasi

Bagian ini membahas fitur apa yang dapat dikontrol pengguna dari aplikasi seluler.

Beranda

Lihat suhu ruangan dan sesuaikan titik yang ditetapkan. Gunakan tombol di bagian bawah layar tab Beranda BCC untuk menyesuaikan Mode Sistem, Mode Kipas, dan Mode Aksesori dari jarak jauh.

1. Buka aplikasi
2. Buka Dasbor BCC
3. Sesuaikan Titik yang Ditetapkan

Tambahkan Jadwal

Gunakan aplikasi untuk menambahkan atau memilih jadwal. Jadwal dapat memiliki waktu yang diinginkan, suhu panas dan dingin, dan akan diatur sesuai kebutuhan pengguna.

1. Buka aplikasi
2. Buka Dasbor BCC
3. Pilih tab Jadwal
4. Pilih Jadwal atau Tambahkan yang baru.

Pengaturan

Gunakan tab Pengaturan untuk menyesuaikan pengaturan suhu, tanggal & waktu, lokasi, kunci layar, dan melihat informasi perangkat.

1. Buka aplikasi
2. Buka Dasbor BCC
3. Pilih tab Pengaturan

Logika Pentahapan

Respons pentahapan menentukan bagaimana termostat melakukan pentahapan panggilan pemanasan atau pendinginan berdasarkan perbedaan antara suhu ruangan dan titik yang ditetapkan (1,0°F atau 1,5°F).

Pewaktu Pentahapan

Ada 4 pewaktu yang ditentukan dalam algoritma pentahapan, MRT (Pewaktu Jalankan Minimum), ASC (Pewaktu Anti-Siklus Pendek), Penundaan Tahap dan pewaktu tetap 3 menit untuk penurunan pentahapan cepat.

• Ketika tahap apa pun aktif, tahap tersebut harus berjalan selama MRT, kecuali dalam skenario penurunan pentahapan cepat di mana pemanasan/pendinginan dimatikan.
• Ketika tahap apa pun naik atau turun, tahap tersebut harus menunggu hingga Penundaan Tahap kedaluwarsa.
• Ketika semua tahap dimatikan, sistem harus menunggu hingga ASC kedaluwarsa sebelum dapat dihidupkan kembali. Harap perhatikan, pewaktu ASC berjalan bersamaan dengan pewaktu Penundaan Kipas mati yang ditentukan di tempat lain.

Tabel 1: Pewaktu Tahap

Interval	Minimum	Maksimum	Default	Resolusi
Penundaan Tahap	3 Menit	90 Menit	10 Menit	1 Menit
MRT (Waktu Jalankan Minimum)	3 Menit	Penundaan Tahap	5 Menit	1 Menit
ASC (Anti-Siklus Pendek)	0 Menit	5 Menit	5 Menit	1 Menit
Penurunan Tahap Cepat	3 Menit	3 Menit	3 Menit	Tetap

Suhu Tahap

Suhu tahap digunakan untuk menentukan apakah ada kebutuhan untuk peningkatan pentahapan cepat atau penurunan pentahapan berdasarkan perbedaan titik yang ditetapkan suhu.

Tabel 2: Suhu Tahap

Interval	Minimum	Maksimum	Default	Resolusi
Suhu Tahap	0°F	15°F	4°F	1°F

Kode Kesalahan WSHP

Jika termostat Bosch Connected Control (BCC) Anda terhubung ke salah satu produk Water Source Heat Pump (WSHP) dari Bosch, kode kesalahan WSHP berikut dapat ditampilkan di BCC. Silakan merujuk ke manual instalasi dan pengoperasian produk WSHP untuk detail lebih lanjut tentang pemecahan masalah.

Alarm Tekanan Tinggi

Peralatan telah mendeteksi kondisi tekanan head tinggi dan melarang panggilan pemanasan dan pendinginan. Hubungi kontraktor lokal Anda untuk servis. Tekan tombol enter untuk kembali ke tampilan termostat normal.

Alarm Tekanan Rendah

Peralatan telah mendeteksi kondisi tekanan head rendah dan melarang panggilan pemanasan dan pendinginan. Hubungi kontraktor lokal Anda untuk servis. Tekan tombol enter untuk kembali ke tampilan termostat normal.

Alarm Pembekuan Koil Kondensor

Peralatan telah mendeteksi kondisi beku dan melarang panggilan pemanasan dan pendinginan. Sensor yang telah memicu kesalahan ini memantau suhu zat pendingin antara TXV dan koil udara. Papan UPM mengetahui mode operasi, dan sensor ini akan dipantau dalam mode pendinginan. Hubungi kontraktor lokal Anda untuk servis. Tekan tombol enter untuk kembali ke tampilan termostat normal.

Alarm Kondensat

Peralatan telah mendeteksi kondisi penyumbatan saluran kondensat dan melarang panggilan pendinginan. Hubungi kontraktor lokal Anda untuk servis. Tekan tombol enter untuk kembali ke tampilan termostat normal.

Alarm Brown Out

Peralatan telah mendeteksi kondisi brownout daya dan melarang panggilan pemanasan dan pendinginan. Hubungi kontraktor lokal Anda untuk servis. Tekan tombol enter untuk kembali ke tampilan termostat normal.

Alarm Pembekuan Koil Evaporator

Peralatan telah mendeteksi kondisi beku dan melarang panggilan pemanasan dan pendinginan. Sensor yang telah memicu kesalahan ini memantau suhu zat pendingin antara TXV dan koil air. Papan UPM mengetahui mode operasi, dan sensor ini akan dipantau dalam mode pemanasan. Hubungi tombol enter untuk kembali ke tampilan termostat normal.

Kode Tindakan

Kalibrasi Kelembapan (HC)

Kemampuan untuk menyesuaikan pembacaan kelembapan setelah penggunaan produk yang diperpanjang.

• Opsi: -5% hingga 5%
• Default: 0%

1. Menu Utama
2. Pengaturan Lanjutan
3. Akses Pemasang
4. Masukkan kode akses profesional "1886"
5. Masukkan kode tindakan "HC"
6. Gunakan tombol Atas dan Bawah untuk memilih kalibrasi kelembapan


Histeresis Kelembapan Relatif (HSD)

Kemampuan untuk menyesuaikan perbedaan titik yang ditetapkan (histeresis) untuk kontrol kelembapan.

• Opsi: 3% hingga 5%
• Default: 5%

1. Menu Utama
2. Pengaturan Lanjutan
3. Akses Pemasang
4. Masukkan kode akses profesional "1886"
5. Masukkan kode tindakan "HSD"
6. Gunakan tombol Atas dan Bawah untuk memilih histeresis kelembapan relatif


Pengaturan Awal (IS)

Kemampuan untuk mengakses proses pengaturan awal yang biasanya hanya dimulai saat unit baru dinyalakan untuk pertama kalinya, atau setelah pengaturan ulang pabrik.

1. Menu Utama
2. Pengaturan Lanjutan
3. Akses Pemasang
4. Masukkan kode akses profesional "1886"
5. Masukkan kode tindakan "IS"


Kalibrasi Sensor (SC)

Kemampuan untuk menyesuaikan pembacaan suhu setelah penggunaan yang diperpanjang.

• Opsi: -10,0 hingga 10,0
• Default: 0,0

1. Menu Utama
2. Pengaturan Lanjutan
3. Akses Pemasang
4. Masukkan kode akses profesional "1886"
5. Masukkan kode tindakan "SC"
6. Gunakan tombol Atas dan Bawah untuk memilih kalibrasi sensor


Tingkat Sensitivitas (SS)

Kemampuan untuk menyesuaikan seberapa sering sistem berputar untuk mempertahankan titik yang ditetapkan.

• Opsi: Tingkat 1 hingga Tingkat 9
• Default: Tingkat 9

1. Menu Utama
2. Pengaturan Lanjutan
3. Akses Pemasang
4. Masukkan kode akses profesional "1886"
5. Masukkan kode tindakan "SS"
6. Gunakan tombol Atas dan Bawah untuk memilih tingkat sensitivitas


Pentahapan (ST)

Kemampuan untuk mengonfigurasi pengaturan pentahapan untuk Penguncian, Penundaan Tahap, dan Suhu Tahap.

1. Menu Utama
2. Pengaturan Lanjutan
3. Akses Pemasang
4. Masukkan kode akses profesional "1886"
5. Masukkan kode tindakan "ST"


Sumber Daya Bantuan Online
Atau, silakan kunjungi halaman web Layanan & Dukungan kami untuk menemukan FAQ, video, buletin layanan, dan lainnya; www.boschheatingcooling.com/service atau gunakan ponsel Anda untuk memindai kode di bawah ini.

Amerika Serikat dan Kanada
Bosch Thermotechnology Corp.
65 Grove St.
Watertown, MA 02472
Tel: 800-283-3787
www.bosch-homecomfort.us

Referensi

• Layanan & Dukungan | Bosch Home Comfort
• Beranda | Bosch Home Comfort

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh Panduan Bosch BCC100, BCC110

Bahasa yang tersedia
