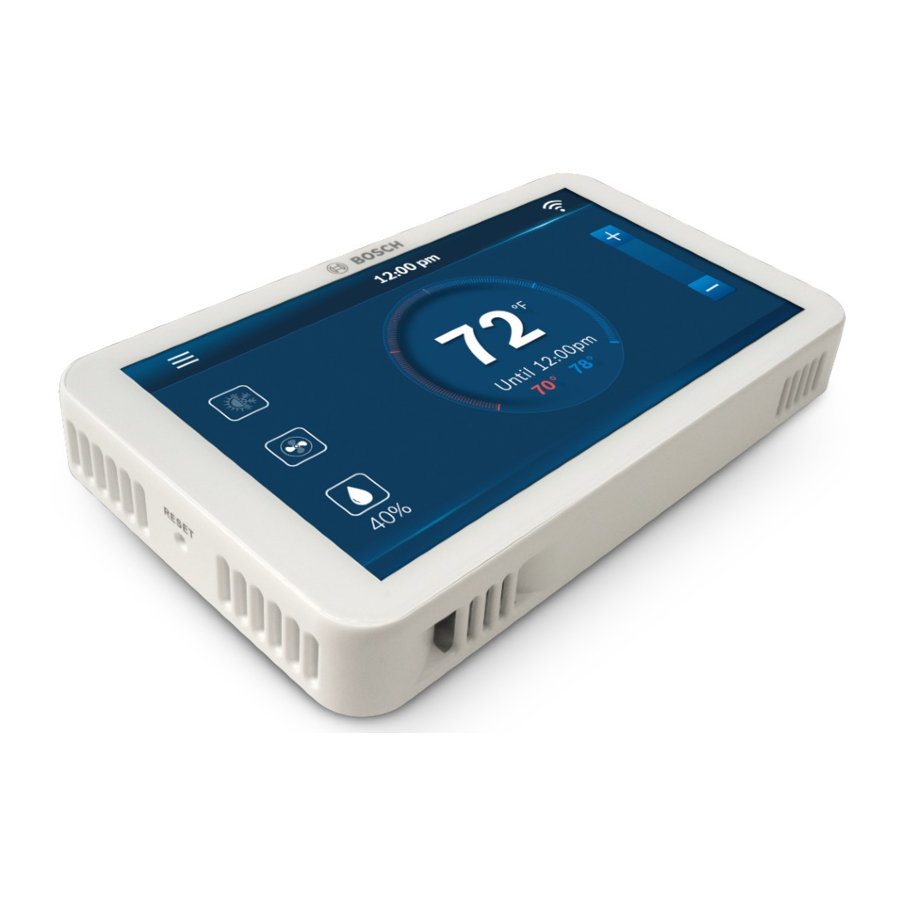

„Bosch BCC100“, „BCC110“ vadovas

Termostato funkcijos ir funkcionalumas

Pagrindinio ekrano nustatymai

Ši skiltis skirta nustatymams, kuriuos galima reguliuoti termostato pagrindiniame ekrane. Spustelėjus bet kurią iš pagrindinio ekrano parinkčių, taip pat būsite nukreipti į sistemos nustatymų skiltį Mode (režimas).

Šildymo nustatyta vertė

Ši funkcija nustato erdvės temperatūrą, kuri turi būti palaikoma šildymo operacijų metu. Ši parinktis praleidžiama A/C įrangai.

• Parinktis: nuo 45°F iki 99°F
• Numatytoji vertė: 68°F

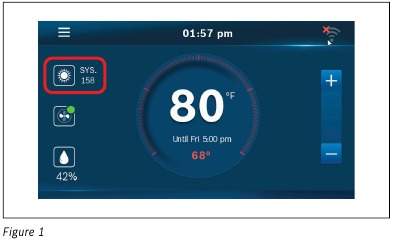

1. Spustelėkite sistemos piktogramą kairėje pagrindinio ekrano pusėje.

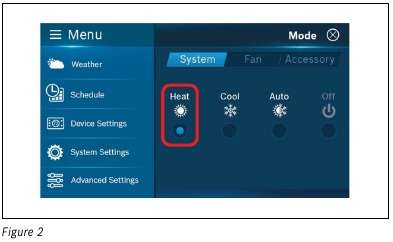

2. Sistemos ekrane pasirinkite Heat (šildymas).

3. Išeikite iš sistemos ekrano (viršutiniame dešiniajame kampe paspauskite „x“).

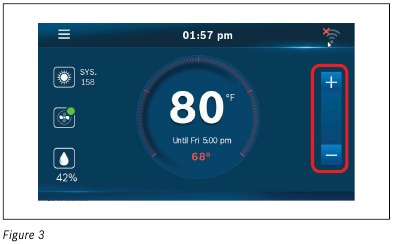

4. Pagrindiniame ekrane naudokite +/-, kad padidintumėte / sumažintumėte šildymo nustatytą vertę.

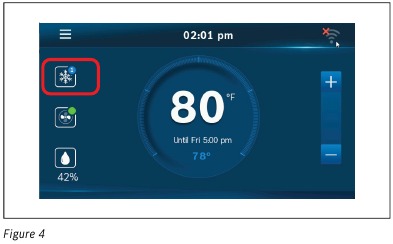

Vėsinimo nustatyta vertė

Ši funkcija nustato erdvės temperatūrą, kuri turi būti palaikoma vėsinimo operacijų metu.

• Parinktis: nuo 45°F iki 99°F
• Numatytoji vertė: 78°F

1. Spustelėkite sistemos piktogramą kairėje pagrindinio ekrano pusėje.

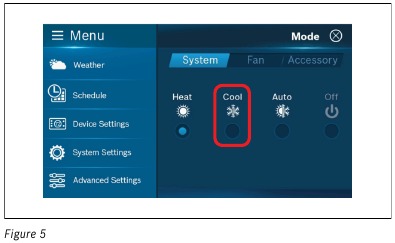

2. Sistemos ekrane pasirinkite Cool (vėsinimas).

3. Išeikite iš sistemos ekrano (viršutiniame dešiniajame kampe paspauskite „x“).

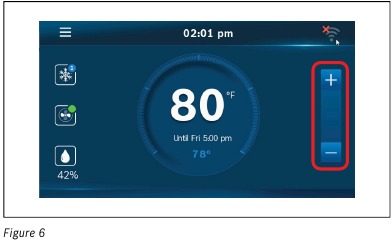

4. Pagrindiniame ekrane naudokite +/-, kad padidintumėte / sumažintumėte vėsinimo nustatytą vertę.

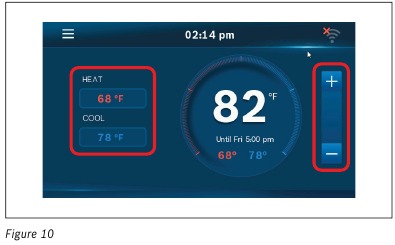

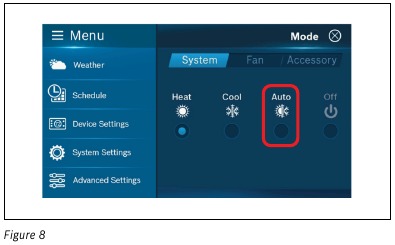

Automatinė šildymo / vėsinimo nustatyta vertė

Ši funkcija nustato erdvės temperatūros neaktyviąją zoną, kurią turi palaikyti tiek šildymo, tiek vėsinimo operacijos. Tarp šių nustatytų verčių nebus šildymo ar vėsinimo. Neaktyviąją zoną tarp šildymo ir vėsinimo nustatytų verčių negalima konfigūruoti mažesnę nei 5°F.

• Parinktis: nuo 45°F iki 99°F
• Numatytoji vėsinimo vertė: 78°F
• Numatytoji šildymo vertė: 68°F

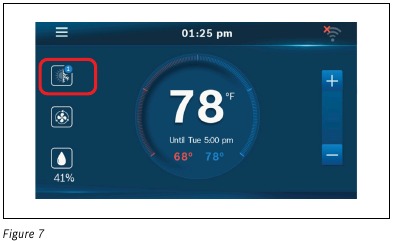

1. Spustelėkite sistemos piktogramą kairėje pagrindinio ekrano pusėje.

2. Sistemos ekrane pasirinkite Auto (automatinis).

3. Išeikite iš sistemos ekrano (viršutiniame dešiniajame kampe paspauskite „x“).
4. Pagrindiniame ekrane naudokite +/-, kad pakeistumėte šildymo ir vėsinimo nustatytas vertes.

5. Pasirinkite Heat (šildymas) arba Cool (vėsinimas) lauką ir naudokite +/-, kad padidintumėte / sumažintumėte nustatytas vertes.


Orai

Ši skiltis leidžia vartotojui peržiūrėti orus. Norėdami pasiekti, prijunkite įrenginį prie „Wi-Fi“, eikite į meniu ir pasirinkite orus.

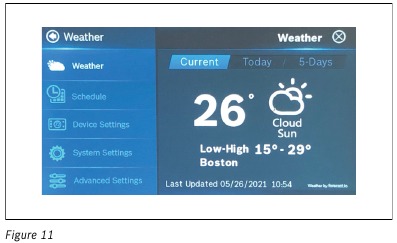

Esami orai

Ši funkcija pateikia informaciją apie esamus orus pagal vietą.
Reikalingas prisijungimas prie „Wi-Fi“, o šią informaciją galima peržiūrėti tik tada, kai termostatas yra susietas su programėle ir pateiktas įrengimo adresas.

1. Pagrindinis meniu
2. Orai
3. Pasirinkite Current (esami)

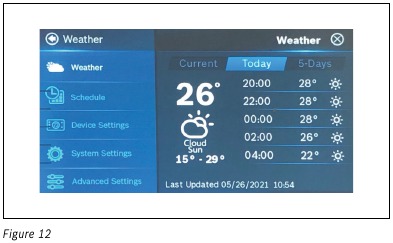

Orai kitas 10 valandų

Ši parinktis pateikia informaciją apie orų prognozę kitoms 10 valandų.
Reikalingas prisijungimas prie „Wi-Fi“.

1. Pagrindinis meniu
2. Orai
3. Pasirinkite Today (šiandien)

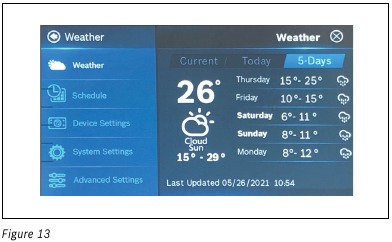

Orai kitas 5 dienas

Ši parinktis pateikia informaciją apie orų prognozę kitoms 5 dienoms.
Reikalingas prisijungimas prie „Wi-Fi“.

1. Pagrindinis meniu
2. Orai
3. Pasirinkite 5-Days (5 dienas)


Tvarkaraštis

Ši skiltis leidžia vartotojui pasirinkti ir redaguoti savo sistemos tvarkaraštį. Norėdami pasiekti tvarkaraščio skiltį, pasirinkite meniu ir pasirinkite „Schedule“ (tvarkaraštis). Norėdami pridėti ir pašalinti tvarkaraščius, turite naudoti programėlę.

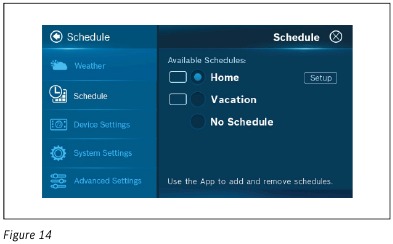

Galimi tvarkaraščiai

Ši parinktis leidžia vartotojui pasirinkti anksčiau sukurtus pasirinktinius tvarkaraščius

1. Pagrindinis meniu
2. Tvarkaraštis
3. Pasirinkite tvarkaraštį

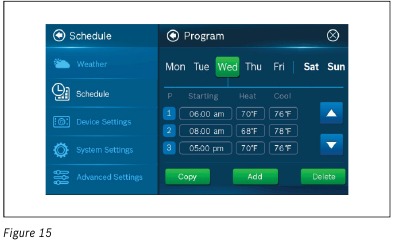

Redaguoti tvarkaraštį

Ši funkcija leidžia vartotojui redaguoti anksčiau sukurtą tvarkaraštį. Šioje skiltyje vartotojas gali nustatyti kelis tvarkaraščius per dieną, kopijuoti tvarkaraščius ir ištrinti tvarkaraščius.

1. Pagrindinis meniu
2. Tvarkaraštis
3. Pasirinkite tvarkaraštį
4. Pasirinkite „Setup“ (nustatymas)
5. Pasirinkite dieną
6. Redaguokite pradžios laikus
7. Redaguokite šildymo ir vėsinimo temperatūrą


Įrenginio nustatymai

Įrenginio nustatymai skirti nustatymams, susijusiems su pačiu BCC įrenginiu. Vartotojas gali pasiekti įrenginio nustatymus pasirinkdamas šią skiltį meniu.

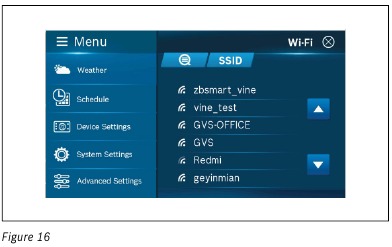

„Wi-Fi“ pasirinkimas

Ši skiltis leidžia vartotojui pasirinkti iš galimų „Wi-Fi“ šaltinių vietovėje, kad sukurtų „Wi-Fi“ ryšį.

1. Pagrindinis meniu
2. Įrenginio nustatymai
3. „Wi-Fi“
4. Pasirinkite didinamąjį stiklą

Naudokite rodyklių aukštyn ir žemyn klavišus, kad surastumėte ir pasirinktumėte norimą „Wi-Fi“ tinklą.

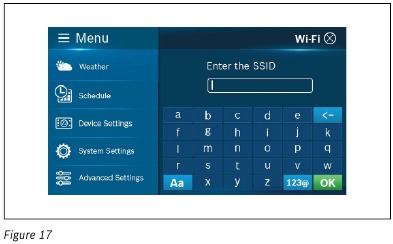

„Wi-Fi“ paieška

Ši skiltis leidžia vartotojui ieškoti „Wi-Fi“ šaltinio, jei jis nerodomas sąraše.

1. Pagrindinis meniu
2. Įrenginio nustatymai
3. „Wi-Fi“
4. Pasirinkite SSID

Naudodami klaviatūrą įveskite norimo „Wi-Fi“ tinklo pavadinimą.

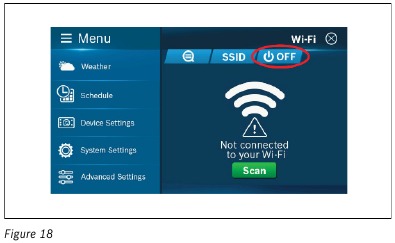

„Wi-Fi“ įjungimas / išjungimas

Ši funkcija leidžia vartotojui įjungti ir išjungti „Wi-Fi“ iš įrenginio.

1. Pagrindinis meniu
2. Įrenginio nustatymai
3. „Wi-Fi“
4. Pasirinkite Power OFF (išjungti maitinimą)

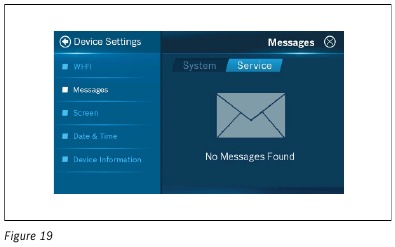

Pranešimas

Šiame ekrane vartotojas mato įspėjimo pranešimą iš termostato. Apima sistemos įspėjimus (pvz., programinės įrangos atnaujinimus) ir aptarnavimo įspėjimus (pvz., filtro keitimą).

1. Pagrindinis meniu
2. Įrenginio nustatymai
3. Messages (pranešimai)

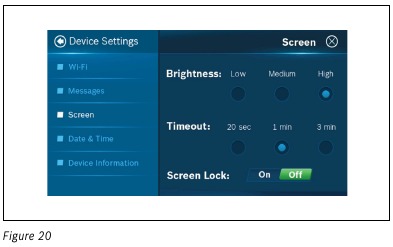

Ryškumas

Ši funkcija leidžia vartotojui reguliuoti termostato ryškumą.

• Parinktys: didelis, vidutinis, mažas
• Numatytasis: didelis

1. Pagrindinis meniu
2. Įrenginio nustatymai
3. Ekranas
4. Pasirinkite ryškumo parinktį

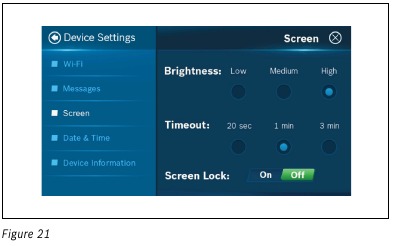

Skirtasis laikas

Leidžia vartotojui nustatyti termostato ekrano skirtąjį laiką. Jei per šį laiką neatliekama jokia veikla, ekranas užgęsta.

• Parinktys: 20 sek., 1 min., 3 min.
• Numatytasis: 1 min.

1. Pagrindinis meniu
2. Įrenginio nustatymai
3. Ekranas
4. Skirtasis laikas
5. Pasirinkite skirtąją laiko parinktį

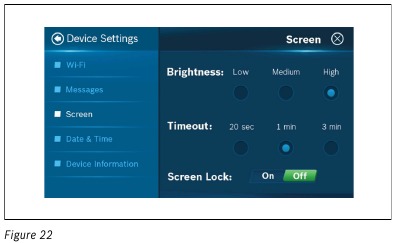

Ekrano užraktas

Leidžia vartotojui nustatyti 4 skaitmenų skaitmeninį slaptažodį ekrano užrakinimui. Nustačius, BCC paragins vartotoją iš naujo įvesti slaptažodį bandant pasiekti termostato jutiklinį ekraną.

• Parinktys: įjungta / išjungta
• Numatytasis: išjungta

1. Pagrindinis meniu
2. Įrenginio nustatymai
3. Ekranas
4. Ekrano užraktas
5. Pasirinkite ekrano užrakto parinktį

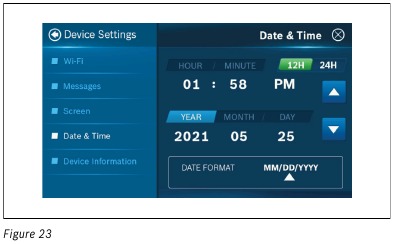

Datos formatas

Suteikia vartotojui galimybę pasirinkti datos formatą pagal savo pasirinkimą.

• Parinktys: MM / DD / YYYY, DD / MM / YYYY, YYYY / MM / DD
• Numatytasis: MM / DD / YY

1. Pagrindinis meniu
2. Įrenginio nustatymai
3. Data ir laikas
4. Pasirinkite datos formatą


Laiko formatas

Ši funkcija leidžia vartotojui pasirinkti laiko formatą.

• Parinktys: 12 val. ir 24 val.
• Numatytasis: 12 val.

1. Pagrindinis meniu
2. Įrenginio nustatymai
3. Data ir laikas
4. Pasirinkite laiko formatą

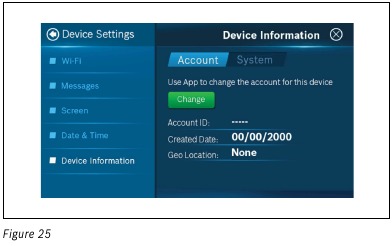

Informacija apie paskyrą

Pateikia vartotojui paskyros ID, sukūrimo datą ir geografinę vietą. Visus tris laukus galima pakeisti spustelėjus mygtuką „Change“ (keisti).

1. Pagrindinis meniu
2. Įrenginio nustatymai
3. Įrenginio informacija
4. Paskyra

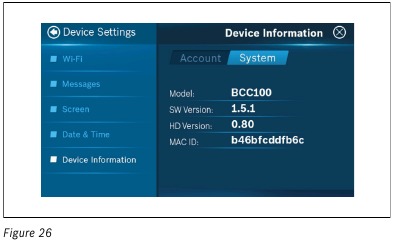

Informacija apie sistemą

Pateikia vartotojui informaciją apie termostato aparatinę ir programinę įrangą, įskaitant: modelį, programinės įrangos versiją, HD versiją, MAC ID.

1. Pagrindinis meniu
2. Įrenginio nustatymai
3. Įrenginio informacija
4. Sistema


Sistemos nustatymai

Šiame skyriuje naudotojas gali keisti su pastato ŠVOK sistema susijusius nustatymus. Norėdami pasiekti šiuos nustatymus, pasirinkite meniu ir pasirinkite "System Settings" (sistemos nustatymai).

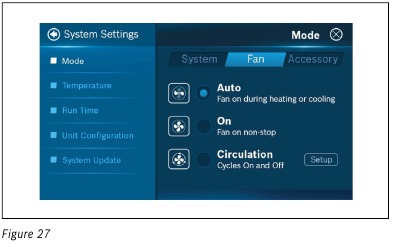

Ventiliatoriaus nustatymai

Šiame skyriuje naudotojas gali pasirinkti vieną iš trijų galimų ventiliatoriaus režimų. Auto, On (įjungtas) ir Circulation (cirkuliacija).

• Numatytasis: Auto

1. Pagrindinis meniu
2. Sistemos nustatymai
3. Režimas
4. Ventiliatorius

Auto
Šiuo režimu ventiliatorius veiks tik šildymo arba vėsinimo metu.

On
Šiuo režimu ventiliatorius veiks nuolat, net jei sistemos režimas nustatytas į Off (išjungtas).

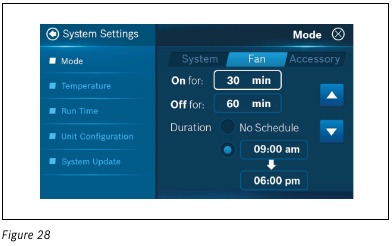

Circulation
Ši funkcija suteikia naudotojui galimybę cirkuliuoti orą kondicionuojamoje patalpoje. Ventiliatorius įsijungs ir išsijungs, atsižvelgiant į nustatymų puslapyje nurodytą įjungimo ir išjungimo laiką. Naudotojas taip pat gali pasirinkti nustatyti tvarkaraštį, kuriuo ventiliatorius veiks cikliškai. Jei naudotojas nepasirinks jokio tvarkaraščio, ventiliatorius veiks cikliškai nuolat.

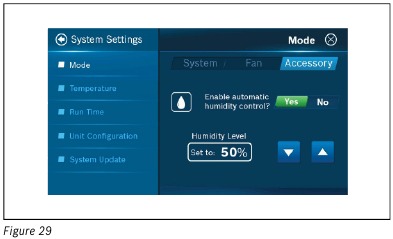

Drėgmės valdymas

Ši funkcija leidžia naudotojui, turinčiam tinkamai įdiegtą ir prijungtą drėkintuvo priedą, pasirinkti, kaip sistema valdo drėgmę, ir nustatyti santykinės drėgmės nustatytąją vertę. Pasirinkus No (ne), drėgmės valdymo funkcija išjungiama.

• Parinktys: Yes/No (taip/ne); nuo 30 % iki 90 %
• Numatytasis: No (ne); 50 %

1. Pagrindinis meniu
2. Sistemos nustatymai
3. Režimas
4. Pasirinkite priedą
5. Pasirinkite Enable Automatic Humidity control (įjungti automatinį drėgmės valdymą)

Naudokite rodyklių aukštyn ir žemyn klavišus, kad pasirinktumėte Humidity Level (drėgmės lygį).

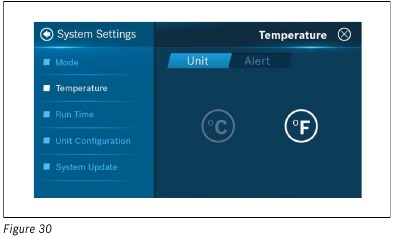

Pasirinkite laipsnius C arba F

Ši funkcija nustato temperatūros vienetą.

• Parinktys: °F arba °C
• Numatytasis: °F

1. Pagrindinis meniu
2. Sistemos nustatymai
3. Temperatūra
4. Vienetas

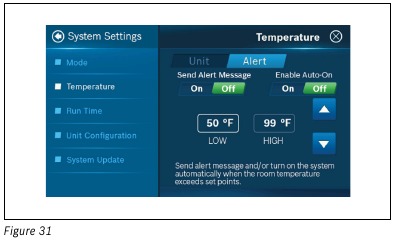

Žemos erdvės temperatūros monitorius

Ši funkcija nustato minimalią leistiną erdvės temperatūrą. Jei erdvės temperatūra nukrenta žemiau nustatytosios vertės, termostatas įjungs įrangą šildymo režimu, net jei termostato veikimo režimas nustatytas į "OFF" (išjungtas). Bus laikomasi įprasto šildymo ciklo, kaip nustatyta visose naudotojo nustatymo funkcijose (įskaitant pakopų seką, minimalų veikimo laiką ir ciklo laiką).
Ši parinktis praleidžiama oro kondicionavimo įrangai.

• Parinktys: On/Off (įjungta/išjungta); nuo 45°F iki 70°F
• Numatytasis: Off (išjungta); 50°F

1. Pagrindinis meniu
2. Sistemos nustatymai
3. Temperatūra
4. Įspėjimas
5. Spustelėkite LOW (žema) teksto lauką

Naudokite rodyklių aukštyn ir žemyn klavišus, kad pasirinktumėte Low Stage Temperature (žemos pakopos temperatūrą).

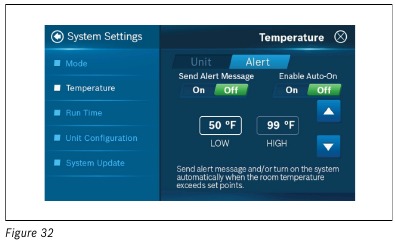

Aukštos erdvės temperatūros monitorius

Ši funkcija nustato maksimalią leistiną erdvės temperatūrą. Jei erdvės temperatūra pakyla virš nustatytosios vertės, termostatas įjungs įrangą vėsinimo režimu, net jei termostato veikimo režimas nustatytas į "OFF" (išjungtas). Bus laikomasi įprasto vėsinimo ciklo, kaip nustatyta visose naudotojo nustatymo funkcijose (įskaitant pakopų seką, minimalų veikimo laiką ir ciklo laiką).

• Parinktys: On/Off (įjungta/išjungta); nuo 70°F iki 99°F
• Numatytasis: Off (išjungta); 99°F

1. Pagrindinis meniu
2. Sistemos nustatymai
3. Temperatūra
4. Įspėjimai
5. Spustelėkite HIGH (aukšta) teksto lauką

Naudokite rodyklių aukštyn ir žemyn klavišus, kad pasirinktumėte High Stage Temperature (aukštos pakopos temperatūrą).

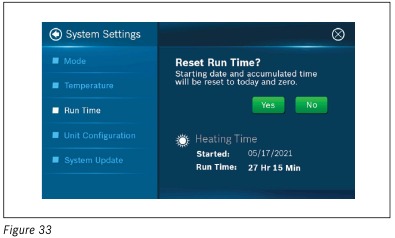

Šildymo ir vėsinimo veikimo laiko atstatymas

Ši funkcija leidžia naudotojui atstatyti šildymo arba vėsinimo veikimo laiką. Pasirinkus "Yes" (taip), atitinkamas veikimo laikas bus atstatytas į nulį, o Starting date (pradžios data) - į dabartinę datą.

1. Pagrindinis meniu
2. Sistemos nustatymai
3. Veikimo laikas
4. Atstatyti (šildymą arba vėsinimą)

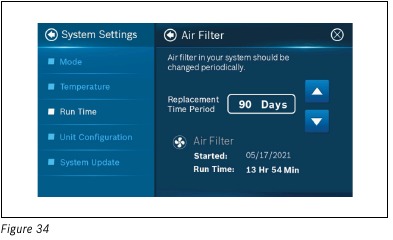

Oro filtras

Ši funkcija leidžia nustatyti ŠVOK įrangos veikimo dienų skaičių tarp filtrų keitimų. Termostatas siųs pranešimą naudotojui pakeisti sistemos oro filtrą pagal nustatytą laikotarpį.

• Parinktys: nuo 15 dienų iki 360 dienų
• Numatytasis: 90 dienų

1. Pagrindinis meniu
2. Sistemos nustatymai
3. Veikimo laikas
4. Oro filtras
5. Pasirinkite sąranką

Naudokite rodyklių aukštyn ir žemyn klavišus, kad nustatytumėte Replacement Time Period (keitimo laikotarpį).

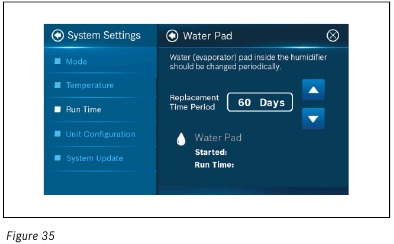

Vandens padėklas

Ši funkcija leidžia nustatyti ŠVOK įrangos su drėkintuvo parinktimi veikimo dienų skaičių tarp vandens (garintuvo) padėklų keitimų. Termostatas siųs pranešimą naudotojui pakeisti sistemos Water Pad (vandens padėklą) pagal nustatytą laikotarpį.

• Parinktys: nuo 15 dienų iki 360 dienų
• Numatytasis: 90 dienų

1. Pagrindinis meniu
2. Sistemos nustatymai
3. Veikimo laikas
4. Water Pad (vandens padėklas)
5. Pasirinkite sąranką

Naudokite rodyklių aukštyn ir žemyn klavišus, kad nustatytumėte Replacement Time Period (keitimo laikotarpį).
Kad ši funkcija būtų pasiekiama, sistemos konfigūracijoje turi būti pasirinktas Humidifier Accessory (drėkintuvo priedas).

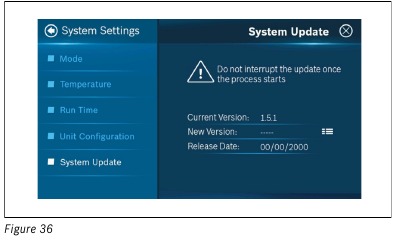

Sistemos atnaujinimas

Ši parinktis naudojama įrenginiui atnaujinti naujausia programinės aparatinės įrangos versija, jei automatinis atnaujinimas nepavyko.

1. Pagrindinis meniu
2. Sistemos nustatymai
3. Sistemos atnaujinimas
4. Atsisiųskite naujausią atnaujinimą


Įrenginio konfigūracija

Šiame skyriuje naudotojas gali pasirinkti savo sistemos konfigūraciją. Naudotojas gali pasirinkti Fossil Fuel (iškastinį kurą), Heat Pump (šilumos siurblį), Dual Fuel (dvigubą kurą), Electric (elektros) ir no Heating (be šildymo). Kai naudotojas yra System Settings (sistemos nustatymuose), pasirinkite Unit Configuration (įrenginio konfigūracija), kad pasiektumėte šį pasirinkimą.

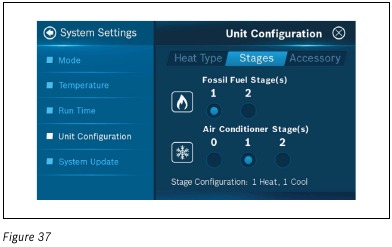

Compressor Configuration (kompresoriaus konfigūracija)
Ši funkcija nustato kompresorių pakopų, kurias naudoja įranga, skaičių.

• Parinktys: Fossil Fuel Stage(s) (iškastinio kuro pakopa (-os)) 1 ir 2, Air Conditioner Stage(s) (oro kondicionieriaus pakopa (-os)) 0, 1 ir 2
• Numatytasis: Heat Pump Stage 2 (šilumos siurblio pakopa 2) Electric Stage 2 (elektros pakopa 2)

1. Pagrindinis meniu
2. Sistemos nustatymai
3. Įrenginio konfigūracija
4. Šildymo tipas
5. Pakopos

Priklausomai nuo pasirinkto šildymo tipo, galimos parinktys gali skirtis.

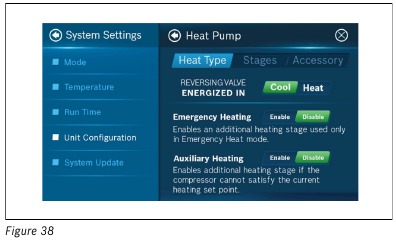

Auxiliary Heating (pagalbinis šildymas)
Ši funkcija leidžia automatiškai pereiti nuo kompresoriaus šildymo prie pagalbinio šildymo (pvz., elektrinio šildymo), kai naudojama šilumos siurblio sistema.
Ši parinktis skirta tik šilumos siurbliams.
Įjungia papildomą šildymo pakopą, jei kompresorius negali patenkinti dabartinės šildymo nustatytosios vertės.

• Parinktys: Enable (įjungti) ir Disable (išjungti)
• Numatytasis: Enable (įjungti)

1. Pagrindinis meniu
2. Sistemos nustatymai
3. Įrenginio konfigūracija
4. Šildymo tipas (pasirinkite Heat Pump (šilumos siurblys))
5. Sąranka

Auxiliary Heating (pagalbinis šildymas) (skiltyje Heat Type (šildymo tipas))

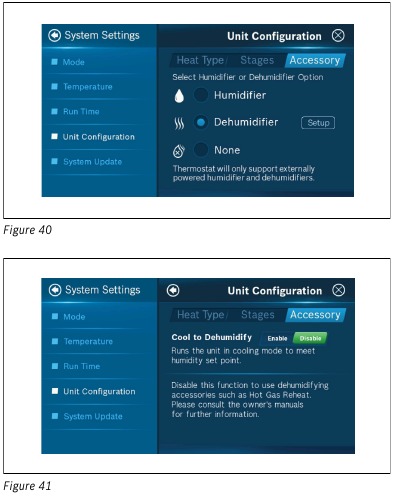

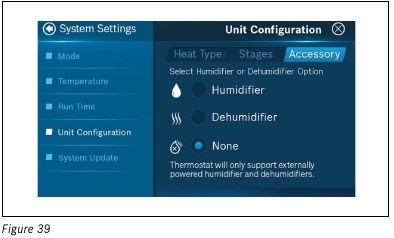

Humidifier Control (drėkintuvo valdymas)
Ši funkcija įjungia drėkintuvo naudojimą. Sąrankos specialistas turi nustatyti drėgmės nustatytąją vertę, kad nustatytų norimą palaikyti drėgmės lygį. Drėkintuvas bus įjungtas tik šildymo metu.
Ši parinktis praleidžiama oro kondicionavimo įrangai.

• Parinktys: Humidifier (drėkintuvas), Dehumidifier (sausintuvas) ir None (nėra)
• Numatytasis: Dehumidifer (sausintuvas)

1. Pagrindinis meniu
2. Sistemos nustatymai
3. Įrenginio konfigūracija
4. Priedas
5. Pasirinkite Humidifier (drėkintuvas)


DeHumidification Control (sausinimo valdymas)
Ši funkcija leidžia įjungti vėsinimo ir sausinimo funkciją (jei ŠVOK įranga turi šią funkciją) arba išjungti šią funkciją ir naudoti karšto dujų pašildymą (jei ŠVOK įranga turi šią funkciją). Kai įjungta vėsinimo ir sausinimo funkcija, vėsinimo įranga veiks tol, kol bus pasiekta drėgmės nustatytoji vertė arba pasiekta per didelio vėsinimo temperatūra. Per didelio vėsinimo temperatūra yra leistinas laipsnių skaičius žemiau nustatytosios vertės, kurį naudotojas leis bandant geriau sausinti patalpą.

• Parinktys: Enable (įjungti) ir Disable (išjungti)
• Numatytasis: Disable (išjungti)

1. Pagrindinis meniu
2. Sistemos nustatymai
3. Įrenginio konfigūracija
4. Priedas
5. Sausintuvas
6. Sąranka


Reversing Valve Energize Method (atbulinio vožtuvo sužadinimo metodas)
Remiantis naudotojo pasirinkimu, šis parametras naudojamas atbulinio vožtuvo logikai nustatyti, remiantis šilumos siurblio konstrukcija, siekiant valdyti šaltnešio srautą.
Pasirinkus cool (vėsinimas), atbulinis vožtuvas bus sužadinamas vėsinimo operacijų metu (O).
Pasirinkus heat (šildymas), atbulinis vožtuvas bus sužadinamas šildymo operacijų metu (B).

• Parinktys: Cool (vėsus) ir Heat (šiltas)
• Numatytasis: Heat (šiltas)

1. Pagrindinis meniu
2. Sistemos nustatymai
3. Įrenginio konfigūracija
4. Šildymo tipas (pasirinkite Heat Pump (šilumos siurblys))
5. Pasirinkite sąranką

Išplėstiniai nustatymai

Išplėstiniai nustatymai skirti konkretiems sistemos veikimo nustatymams. Čia montuotojas / rangovas taip pat gali pasiekti nustatymus, kurie nėra prieinami namų savininkui. Išplėstiniai nustatymai pasiekiami spustelėjus Menu (Meniu), tada Advanced Settings (Išplėstiniai nustatymai).

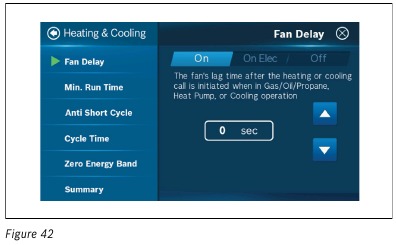

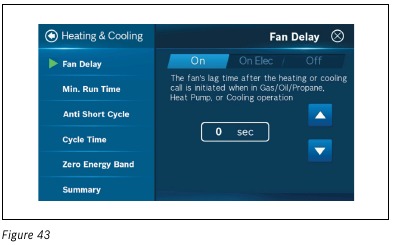

Ventiliatoriaus įjungimo atidėjimas šildymo režimu

Ši funkcija leidžia atidėti ventiliatoriaus variklio įjungimą nurodytam laikui šildymo režimu.
Ši parinktis praleidžiama A/C įrangai.

• Parinktys: nuo 0 sekundžių iki 120 sekundžių.
• Numatytasis: 0 sekundžių

1. Main Menu (Pagrindinis meniu)
2. Advanced Settings (Išplėstiniai nustatymai)
3. Heating & Cooling (Šildymas ir vėsinimas)
4. Įveskite profesionalaus prieigos kodą "1886"
5. Fan Delay (Ventiliatoriaus atidėjimas)
6. Select On (Pasirinkite Įjungta)

Naudokite rodyklių aukštyn ir žemyn klavišus, kad pasirinktumėte Fan Delay (Ventiliatoriaus atidėjimas).

Ventiliatoriaus įjungimo atidėjimas vėsinimo režimu

Ši funkcija leidžia atidėti ventiliatoriaus variklio įjungimą nurodytam laikui vėsinimo režimu.

• Parinktys: nuo 0 sekundžių iki 120 sekundžių.
• Numatytasis: 0 sekundžių

1. Main Menu (Pagrindinis meniu)
2. Advanced Settings (Išplėstiniai nustatymai)
3. Heating & Cooling (Šildymas ir vėsinimas)
4. Įveskite profesionalaus prieigos kodą "1886"
5. Fan Delay (Ventiliatoriaus atidėjimas)
6. Select On (Pasirinkite Įjungta)

Naudokite rodyklių aukštyn ir žemyn klavišus, kad pasirinktumėte Fan Delay (Ventiliatoriaus atidėjimas).

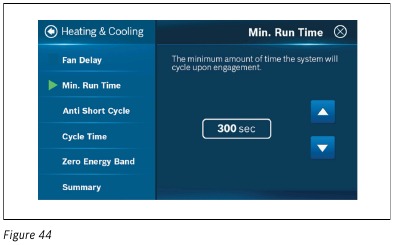

Minimalus veikimo laikas

Ši funkcija nustato mažiausią leistiną kompresoriaus veikimo laiką. Minimalus veikimo laikas apsaugo nuo trumpų veikimo laikotarpių ir prailgina kompresoriaus tarnavimo laiką. Kompresorius veiks nurodytą minučių skaičių, net jei pasiekiamas nustatytasis taškas.
Minimalus veikimo laikas yra sekundžių skaičius, kurį termostatas reikalaus šildymo arba vėsinimo, kad užtikrintų patogų ciklo dažnį. Nustačius sistemą į Off (Išjungta) arba priešingą sistemos iškvietimą, laikmatis bus nepaisomas ir nedelsiant nutraukiamas šildymo arba vėsinimo iškvietimas.
Minimalaus veikimo laiko (MRT) viršutinė riba yra susieta su Stage Delay Timer (SDT) nustatymu (600 s arba 10 min pagal numatytuosius nustatymus). Viršutinė MRT riba gali būti nustatyta iki 90 minučių, jei SDT nustatytas atitinkamai.

• Parinktys: nuo 180 sekundžių iki Stage Delay Timer Setting (Eigos atidėjimo laikmačio nustatymas) (600 sekundžių / 10 minučių pagal numatytuosius nustatymus, bet gali būti nustatytas iki 90 minučių)
• Numatytasis: 300 sekundžių

1. Main Menu (Pagrindinis meniu)
2. Advanced Settings (Išplėstiniai nustatymai)
3. Heating & Cooling (Šildymas ir vėsinimas)
4. Įveskite profesionalaus prieigos kodą "1886"
5. Min. Run Time (Min. veikimo laikas)

Naudokite rodyklių aukštyn ir žemyn klavišus, kad pasirinktumėte minimalų veikimo laiką.

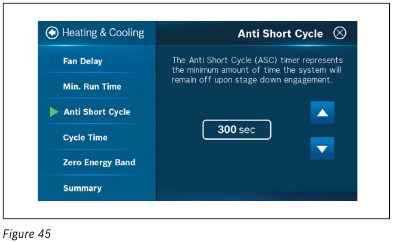

Apsauga nuo trumpų ciklų (ASC) laikmatis

Minimalus išjungimo laikas yra sekundžių skaičius po iškvietimo ir prieš pradedant naują šildymo arba vėsinimo iškvietimą.

• Parinktys: nuo 0 iki 300 sekundžių
• Numatytasis: 300 sekundžių

1. Main Menu (Pagrindinis meniu)
2. Advanced Settings (Išplėstiniai nustatymai)
3. Heating & Cooling (Šildymas ir vėsinimas)
4. Įveskite profesionalaus prieigos kodą "1886"
5. Anti Short Cycle (Apsauga nuo trumpų ciklų)

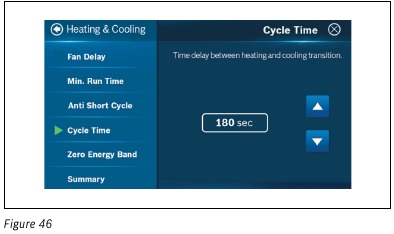

Ciklo trukmė

Minimalus išjungimo laikas yra sekundžių skaičius po iškvietimo ir prieš pradedant naują šildymo arba vėsinimo iškvietimą.

• Parinktys: nuo 60 iki 300 sekundžių
• Numatytasis: 180 sekundžių

1. Main Menu (Pagrindinis meniu)
2. Advanced Settings (Išplėstiniai nustatymai)
3. Heating & Cooling (Šildymas ir vėsinimas)
4. Įveskite profesionalaus prieigos kodą "1886"
5. Cycle Time (Ciklo trukmė)

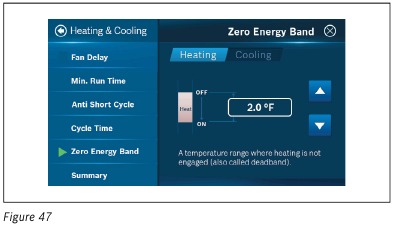

Nulinės energijos juosta

Ši funkcija nustato temperatūros skirtumą, kuriam esant įvyksta šildymo arba vėsinimo iškvietimas. Kambario temperatūra turės nukristi šia verte nuo šildymo nustatymo taško, kad įvyktų šildymo iškvietimas. Vėsinimo atveju kambario temperatūra turės būti padidinta šia verte.

• Parinktys: nuo 0,5°F iki 2°F
• Numatytasis: 2°F.

1. Main Menu (Pagrindinis meniu)
2. Advanced Settings (Išplėstiniai nustatymai)
3. Heating & Cooling (Šildymas ir vėsinimas)
4. Įveskite profesionalaus prieigos kodą "1886"
5. Zero Energy Band (Nulinės energijos juosta)

Naudokite rodyklių aukštyn ir žemyn klavišus, kad pasirinktumėte diapazoną.

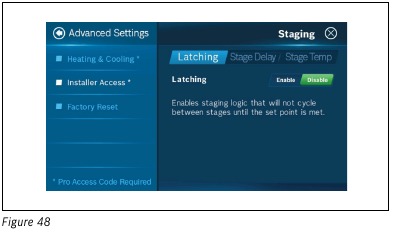

Fiksavimas

Ši funkcija nustato, kaip HVAC įranga sumažins etapus. Jei įrenginys turi kelis šildymo arba vėsinimo etapus, galimybė valdyti etapų sumažinimo procesą gali būti naudinga. Kai ši funkcija išjungta, pasiekus nustatytąjį tašką, termostatas sumažins etapą iki ankstesnio etapo. Po eigos atidėjimo, jei nustatytasis taškas vis dar patenkintas, termostatas dar kartą sumažins etapą. Kai ši funkcija įjungta, pasiekus nustatytąjį tašką, visi etapai bus išjungti ir termostatas pereis į budėjimo režimą.

• Parinktys: Įjungti ir Išjungti
• Numatytasis: Išjungti

1. Main Menu (Pagrindinis meniu)
2. Advanced Settings (Išplėstiniai nustatymai)
3. Installer Access (Montuotojo prieiga)
4. Įveskite profesionalaus prieigos kodą "1886"
5. Įveskite veiksmo kodą "ST"
6. Latching (Fiksavimas)

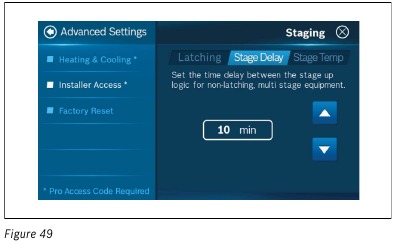

Eigos atidėjimas

Kai termostatas nuolat reikalauja laiką, lygų pasirinktam laikotarpiui, Stage Delay Timer (Eigos atidėjimo laikmatis) automatiškai padidina šildymo arba vėsinimo etapus. Laikmatis nepadidins vėsinimo etapo, jei patalpų temperatūra yra žemesnė už pasirinktą temperatūrą. Panašiai jis nepadidins šildymo etapo, jei patalpų temperatūra yra aukštesnė už pasirinktą temperatūrą. Nei vėsinimo, nei šildymo etapų padidinimas neįvyks, jei erdvės temperatūra yra nulinės energijos juostoje.

• Parinktys: nuo 3 minučių iki 90 minučių.
• Numatytasis: 10 min

1. Main Menu (Pagrindinis meniu)
2. Advanced Settings (Išplėstiniai nustatymai)
3. Installer Access (Montuotojo prieiga)
4. Įveskite profesionalaus prieigos kodą "1886"
5. Įveskite veiksmo kodą "ST"
6. Select Stage Delay (Pasirinkite Eigos atidėjimą)

Naudokite rodyklių aukštyn ir žemyn klavišus, kad pasirinktumėte Stage Delay (Eigos atidėjimą).

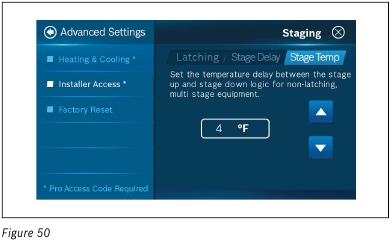

Eigos temperatūra

Ši funkcija leidžia termostatui nustatyti, kaip greitai jis turi įsakyti kitą šildymo etapą, atsižvelgiant į temperatūros skirtumą.

• Parinktys: nuo 0°F iki 15°F
• Numatytasis: 4°F

1. Main Menu (Pagrindinis meniu)
2. Advanced Settings (Išplėstiniai nustatymai)
3. Installer Access (Montuotojo prieiga)
4. Įveskite profesionalaus prieigos kodą "1886"
5. Įveskite veiksmo kodą "ST"
6. Select Stage Temp (Pasirinkite Eigos temperatūrą)

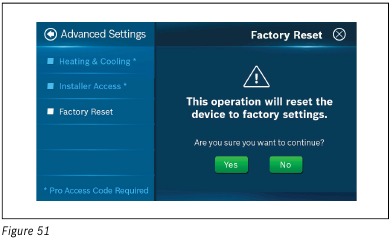

Gamyklinių parametrų atkūrimas

Ši funkcija leidžia vartotojui atkurti pradinius termostato gamyklinius nustatymus.

1. Main Menu (Pagrindinis meniu)
2. Advanced Settings (Išplėstiniai nustatymai)
3. Select Factory Reset (Pasirinkite Gamyklinių parametrų atkūrimas)

Pasirinkite "Yes" (Taip), kad patvirtintumėte atkūrimą, arba "No" (Ne), kad atšauktumėte.

Programėlės funkcijos

Šiame skyriuje aptariama, kokias funkcijas vartotojas gali valdyti iš mobiliosios programėlės.

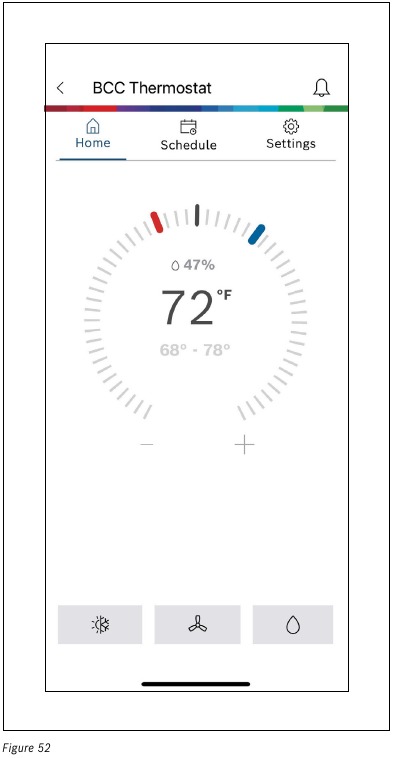

Pagrindinis ekranas

Peržiūrėkite kambario temperatūrą ir reguliuokite nustatytą tašką. Naudokite mygtukus, esančius BCC pagrindinio skirtuko ekrano apačioje, kad nuotoliniu būdu reguliuotumėte sistemos režimą, ventiliatoriaus režimą ir priedo režimą.

1. Atidarykite programėlę
2. Eikite į BCC valdymo skydelį
3. Reguliuokite nustatytą tašką

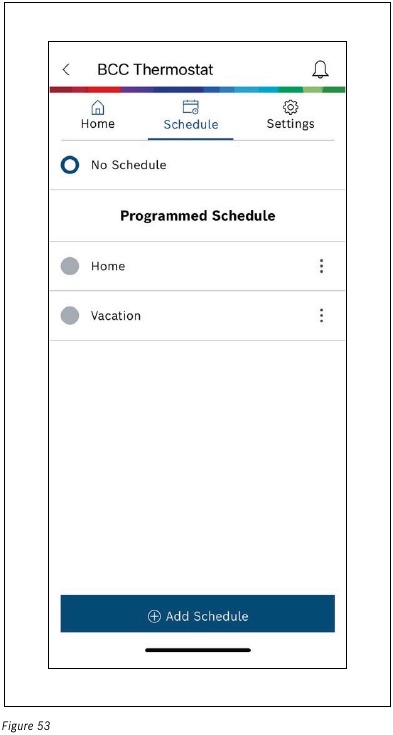

Pridėti tvarkaraštį

Naudokite programėlę, norėdami pridėti arba pasirinkti tvarkaraštį. Tvarkaraštyje gali būti norimas laikas, šildymo ir vėsinimo temperatūra, ir jis bus nustatytas pagal vartotojo poreikius.

1. Atidarykite programėlę
2. Eikite į BCC valdymo skydelį
3. Pasirinkite skirtuką Tvarkaraštis
4. Pasirinkite tvarkaraštį arba pridėkite naują.

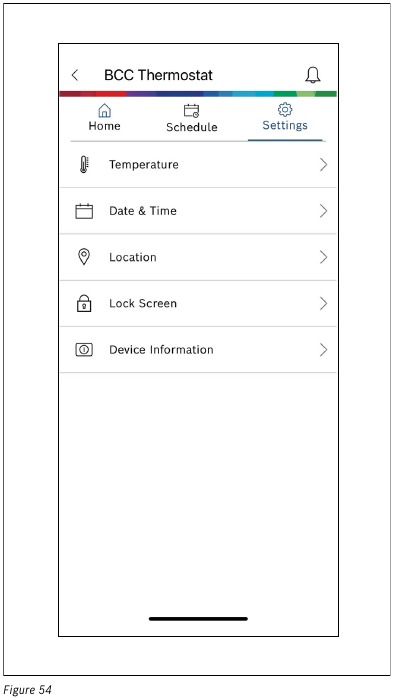

Nustatymai

Naudokite skirtuką Nustatymai, kad reguliuotumėte temperatūros nustatymus, datą ir laiką, vietą, ekrano užraktą ir peržiūrėtumėte įrenginio informaciją.

1. Atidarykite programėlę
2. Eikite į BCC valdymo skydelį
3. Pasirinkite skirtuką Nustatymai

Pakopinės reguliavimo logika

Pakopinio reguliavimo atsakas nustato, kaip termostatas pakopomis reguliuoja šildymo arba vėsinimo užklausas, atsižvelgdamas į patalpos temperatūros ir nustatyto taško skirtumą (1,0 °F arba 1,5 °F).

Pakopinio reguliavimo laikmačiai

Etapo algoritme apibrėžti 4 laikmačiai: MRT (minimalaus veikimo laikmatis), ASC (apsaugos nuo trumpojo ciklo laikmatis), etapo delsa ir fiksuotas 3 minučių laikmatis, skirtas greitam pakopinio reguliavimo sumažinimui.

• Kai įjungtas bet kuris etapas, jis turi veikti MRT laiką, išskyrus greito pakopinio reguliavimo sumažinimo scenarijų, kai šildymas / vėsinimas išjungiamas.
• Kai bet kuris etapas yra aukštyn arba žemyn, jis turi palaukti, kol baigsis etapo delsa.
• Kai visi etapai yra išjungti, sistema turi palaukti, kol baigsis ASC, prieš ją vėl įjungiant. Atkreipkite dėmesį, kad ASC laikmačiai veikia kartu su ventiliatoriaus išjungimo delsos laikmačiu, apibrėžtu kitur.

1 lentelė: Etapo laikmačiai

Intervalas	Minimumas	Maksimumas	Numatytasis	Skiriamoji geba
Etapo delsa	3 minutės	90 minučių	10 minučių	1 minutė
MRT (minimalus veikimo laikas)	3 minutės	Etapo delsa	5 minutės	1 minutė
ASC (apsauga nuo trumpojo ciklo)	0 minučių	5 minutės	5 minutės	1 minutė
Greitas pakopinio reguliavimo sumažinimas	3 minutės	3 minutės	3 minutės	Fiksuotas

Pakopinio reguliavimo temperatūra

Pakopinio reguliavimo temperatūra naudojama siekiant nustatyti, ar reikia greitai padidinti pakopinį reguliavimą arba sumažinti pakopinį reguliavimą, atsižvelgiant į temperatūros nustatymo taško skirtumą.

2 lentelė: Pakopinio reguliavimo temperatūra

Intervalas	Minimumas	Maksimumas	Numatytasis	Skiriamoji geba
Pakopinio reguliavimo temperatūra	0 °F	15 °F	4 °F	1 °F

WSHP gedimų kodai

Jei jūsų Bosch Connected Control (BCC) termostatas prijungtas prie vieno iš Bosch vandens šaltinio šilumos siurblio (WSHP) gaminių, BCC gali būti rodomi šie WSHP gedimų kodai. Daugiau informacijos apie trikčių šalinimą rasite WSHP gaminio montavimo ir naudojimo vadove.

Aukšto slėgio įspėjamasis signalas

Įranga aptiko aukšto galvutės slėgio būklę ir uždraudė šildymo bei vėsinimo užklausas. Kreipkitės į vietinį rangovą dėl aptarnavimo. Paspauskite klavišą enter (įvesti), kad grįžtumėte į įprastą termostato ekraną.

Žemo slėgio įspėjamasis signalas

Įranga aptiko žemo galvutės slėgio būklę ir uždraudė šildymo bei vėsinimo užklausas. Kreipkitės į vietinį rangovą dėl aptarnavimo. Paspauskite klavišą enter (įvesti), kad grįžtumėte į įprastą termostato ekraną.

Kondensatoriaus ritės užšalimo įspėjamasis signalas

Įranga aptiko užšalimo būklę ir uždraudė šildymo bei vėsinimo užklausas. Jutiklis, kuris suaktyvino šį gedimą, stebi šaltnešio temperatūrą tarp TXV ir oro ritės. UPM plokštė žino apie veikimo režimą, o šis jutiklis bus stebimas vėsinimo režimu. Kreipkitės į vietinį rangovą dėl aptarnavimo. Paspauskite klavišą enter (įvesti), kad grįžtumėte į įprastą termostato ekraną.

Kondensato įspėjamasis signalas

Įranga aptiko kondensato linijos užsikimšimo būklę ir uždraudė vėsinimo užklausas. Kreipkitės į vietinį rangovą dėl aptarnavimo. Paspauskite klavišą enter (įvesti), kad grįžtumėte į įprastą termostato ekraną.

Įtampos sumažėjimo įspėjamasis signalas

Įranga aptiko maitinimo įtampos sumažėjimo būklę ir uždraudė šildymo bei vėsinimo užklausas. Kreipkitės į vietinį rangovą dėl aptarnavimo. Paspauskite klavišą enter (įvesti), kad grįžtumėte į įprastą termostato ekraną.

Garintuvo ritės užšalimo įspėjamasis signalas

Įranga aptiko užšalimo būklę ir uždraudė šildymo bei vėsinimo užklausas. Jutiklis, kuris suaktyvino šį gedimą, stebi šaltnešio temperatūrą tarp TXV ir vandens ritės. UPM plokštė žino apie veikimo režimą, o šis jutiklis bus stebimas šildymo režimu. Paspauskite klavišą enter (įvesti), kad grįžtumėte į įprastą termostato ekraną.

Veiksmo kodai

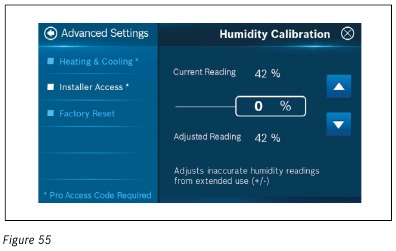

Drėgmės kalibravimas (HC)

Galimybė reguliuoti drėgmės rodmenis po ilgesnio gaminio naudojimo.

• Parinktys: nuo -5% iki 5%
• Numatytasis: 0%

1. Pagrindinis meniu
2. Išplėstiniai nustatymai
3. Prieiga montuotojui
4. Įveskite profesionalų prieigos kodą "1886"
5. Įveskite veiksmo kodą "HC"
6. Naudokite klavišus Aukštyn ir Žemyn, kad pasirinktumėte drėgmės kalibravimą

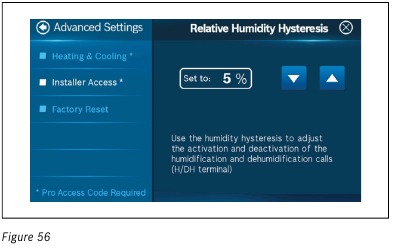

Santykinės drėgmės histerezė (HSD)

Galimybė reguliuoti nustatytosios vertės skirtumą (histerezę) drėgmės valdymui.

• Parinktys: nuo 3% iki 5%
• Numatytasis: 5%

1. Pagrindinis meniu
2. Išplėstiniai nustatymai
3. Prieiga montuotojui
4. Įveskite profesionalų prieigos kodą "1886"
5. Įveskite veiksmo kodą "HSD"
6. Naudokite klavišus Aukštyn ir Žemyn, kad pasirinktumėte santykinės drėgmės histerezę

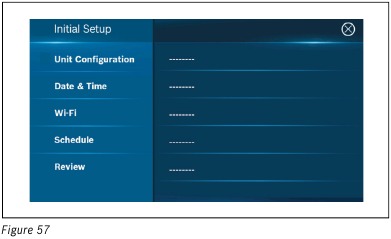

Pradinė sąranka (IS)

Galimybė pasiekti pradinį sąrankos procesą, kuris paprastai pradedamas tik pirmą kartą įjungus naują įrenginį arba atlikus gamyklinius nustatymus.

1. Pagrindinis meniu
2. Išplėstiniai nustatymai
3. Prieiga montuotojui
4. Įveskite profesionalų prieigos kodą "1886"
5. Įveskite veiksmo kodą "IS"

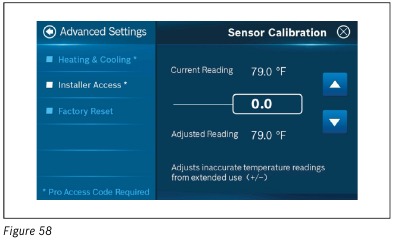

Jutiklio kalibravimas (SC)

Galimybė reguliuoti temperatūros rodmenis po ilgesnio naudojimo.

• Parinktys: nuo -10,0 iki 10,0
• Numatytasis: 0,0

1. Pagrindinis meniu
2. Išplėstiniai nustatymai
3. Prieiga montuotojui
4. Įveskite profesionalų prieigos kodą "1886"
5. Įveskite veiksmo kodą "SC"
6. Naudokite klavišus Aukštyn ir Žemyn, kad pasirinktumėte jutiklio kalibravimą

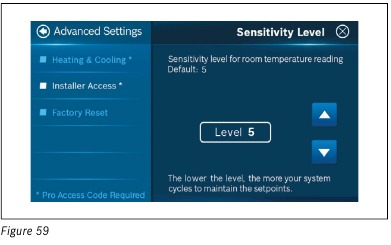

Jautrumo lygis (SS)

Galimybė reguliuoti, kaip dažnai sistema veikia, kad išlaikytų nustatytą (-us) tašką (-us).

• Parinktys: nuo 1 lygio iki 9 lygio
• Numatytasis: 9 lygis

1. Pagrindinis meniu
2. Išplėstiniai nustatymai
3. Prieiga montuotojui
4. Įveskite profesionalų prieigos kodą "1886"
5. Įveskite veiksmo kodą "SS"
6. Naudokite klavišus Aukštyn ir Žemyn, kad pasirinktumėte jautrumo lygį

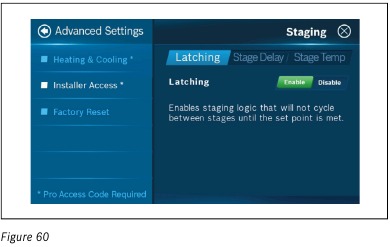

Pakopinis reguliavimas (ST)

Galimybė konfigūruoti fiksavimo, etapo delsos ir etapo temperatūros pakopinio reguliavimo nustatymus.

1. Pagrindinis meniu
2. Išplėstiniai nustatymai
3. Prieiga montuotojui
4. Įveskite profesionalų prieigos kodą "1886"
5. Įveskite veiksmo kodą "ST"


Internetiniai pagalbos ištekliai
Arba apsilankykite mūsų aptarnavimo ir pagalbos tinklalapyje, kad rastumėte DUK, vaizdo įrašus, aptarnavimo biuletenius ir kt.; www.boschheatingcooling.com/service arba nuskaitykite žemiau esantį kodą mobiliuoju telefonu.

Jungtinės Amerikos Valstijos ir Kanada
Bosch Thermotechnology Corp.
65 Grove St.
Watertown, MA 02472
Tel.: 800-283-3787
www.bosch-homecomfort.us

Nuorodos

• Aptarnavimas ir pagalba | Bosch Home Comfort
• Pagrindinis puslapis | Bosch Home Comfort

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti „Bosch BCC100“, „BCC110“ vadovas

Prieinamos kalbos
