Klipsch R-800F, R-600F, R-50M, R-40M, R-50C, R-30C, R-40SA – manuál

Obsah

1 REPRODUKTORY REFERENCE
2 DOLBY ATMOS
3 NEŽ ZAČNETE
4 UMÍSTĚNÍ V MÍSTNOSTI
5 PŘIPOJENÍ
6 REFERENCE S TECHNOLOGIÍ DOLBY ATMOS
7 PŘIPOJENÍ ATMOS ELEVATION CHANNEL
8 MONTÁŽ NA ZEĎ
9 PÉČE A ČIŠTĚNÍ
10 REGISTRACE PRODUKTU
11 Stáhnout návod
12 V jiných jazycích

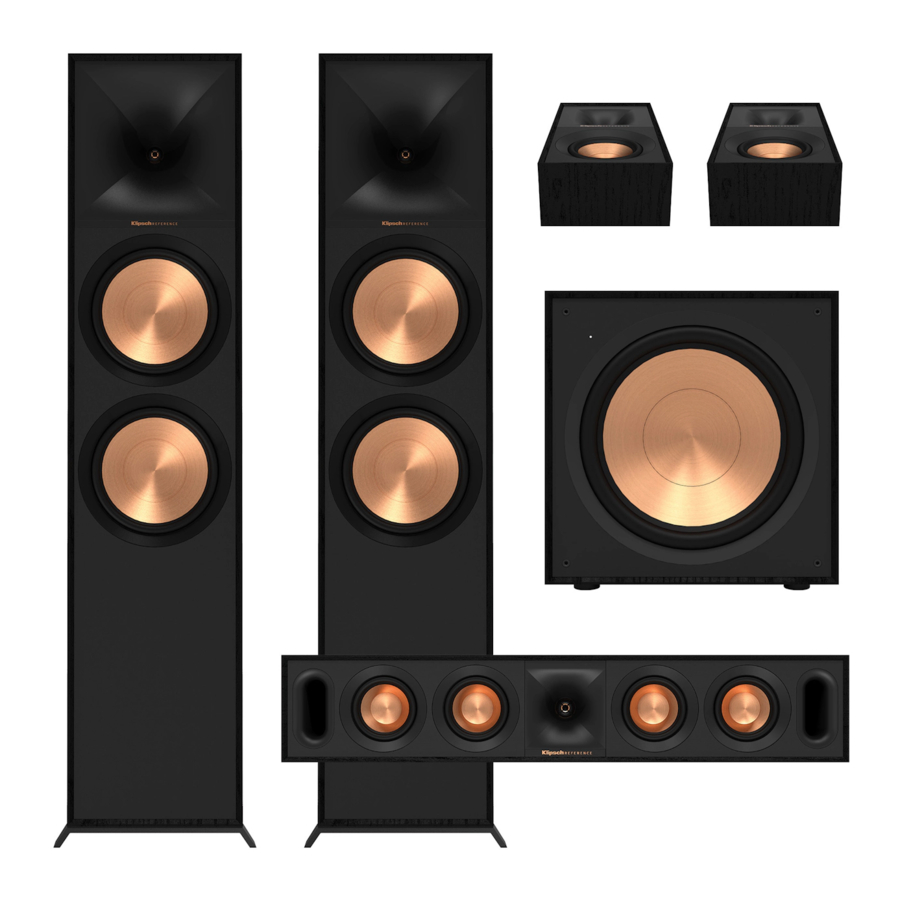

REPRODUKTORY REFERENCE

DOLBY ATMOS ®

NEŽ ZAČNETE

Některé reproduktory Klipsch ® mají nožičky a další příslušenství, které může být nutné před použitím nainstalovat.

UMÍSTĚNÍ V MÍSTNOSTI

Levý a pravý reproduktor hlavního kanálu – Pro optimální výkon doporučuje společnost Klipsch Group, Inc. (KGI) umístit reproduktory od sebe ve vzdálenosti 1,8 až 4,6 m. Mohou být také mírně natočeny dovnitř pro lepší stereo zobrazení. Poslechové místo by mělo být přibližně 1 až 1,5 násobek vzdálenosti mezi reproduktory. Připojení a umístění viz obrázky 1 a 3.
Reproduktory centrálního kanálu – Reproduktory centrálního kanálu jsou navrženy tak, aby umisťovaly dialogy a primární zvuky tak, aby se zdálo, že vycházejí z obrazovky videa. Reproduktory by proto měly být umístěny co nejblíže obrazovce, nejlépe přímo nad nebo pod obrazovkou. Připojení a umístění viz obrázky 1, 2 a 3.
Zadní prostorové reproduktory – Prostorové reproduktory Klipsch by měly být umístěny přibližně 60 cm nad poslechovým místem. Obvykle to bude asi 1,5–2 metry nad podlahou. Prostorové reproduktory by měly být umístěny na stěnách přímo sousedících s poslechovým místem. Další možností by bylo na stěně za poslechovým místem. Konečné umístění prostorových reproduktorů závisí na vlastnostech vaší místnosti. Jsou navrženy tak, aby znovu vytvořily pocit prostoru a atmosféry, které poskytuje mnoho dnešních technologií prostorového zvuku. Připojení a umístění viz obrázky 1, 3 a 4.

PŘIPOJENÍ

Konvenční připojení – Pomocí kabelu reproduktoru o průřezu 16–12 připojte ČERVENÝ „kladný“ (+) konektor LEVÉHO reproduktoru k ČERVENÉMU „kladnému“ (+) konektoru LEVÉHO kanálu vašeho zesilovače. Připojte ČERNÝ „záporný“ (–) konektor LEVÉHO reproduktoru k ČERNÉMU „zápornému“ (–) konektoru LEVÉHO kanálu vašeho zesilovače.
Opakujte výše uvedený postup pro připojení všech zbývajících reproduktorů k příslušným kanálům zesilovače. Viz obrázek 3. Ujistěte se, že se žádné holé vodiče z žádného z připojení nedotýkají jiných konektorů, protože by to mohlo způsobit zkrat a poškodit vaše zařízení.
Požadavky na zesilovač – Reproduktory Klipsch jsou vysoce účinné a budou snadno fungovat s širokou škálou zesilovačů. Všechny reproduktory Klipsch jsou kompatibilní s 8 ohmy a lze je budit na velmi vysoké úrovně s nízkým zkreslením. Vzhledem k vysokým výstupním úrovním, kterých jsou reproduktory Klipsch schopny dosáhnout, buďte opatrní s ovládáním hlasitosti. Nadměrná hlasitost po dlouhou dobu může trvale poškodit váš sluch. Přílišné buzení zesilovače může také poškodit reproduktory. Zkontrolujte u svého prodejce nebo v příručce zesilovače, zda je váš konkrétní zesilovač nejvhodnější pro vaši aplikaci. Chceme, abyste poslouchali celý život.

REFERENCE S TECHNOLOGIÍ DOLBY ATMOS^®

PŘIPOJENÍ ATMOS ELEVATION CHANNEL

MONTÁŽ NA ZEĎ

PÉČE A ČIŠTĚNÍ

Jediné, co byste se svými reproduktory měli občas udělat, je utřít z nich prach. Nikdy nepoužívejte abrazivní čisticí prostředky, čisticí prostředky na bázi rozpouštědel ani agresivní čisticí prostředky. Mřížky můžete čistit kartáčovým nástavcem vysavače.
