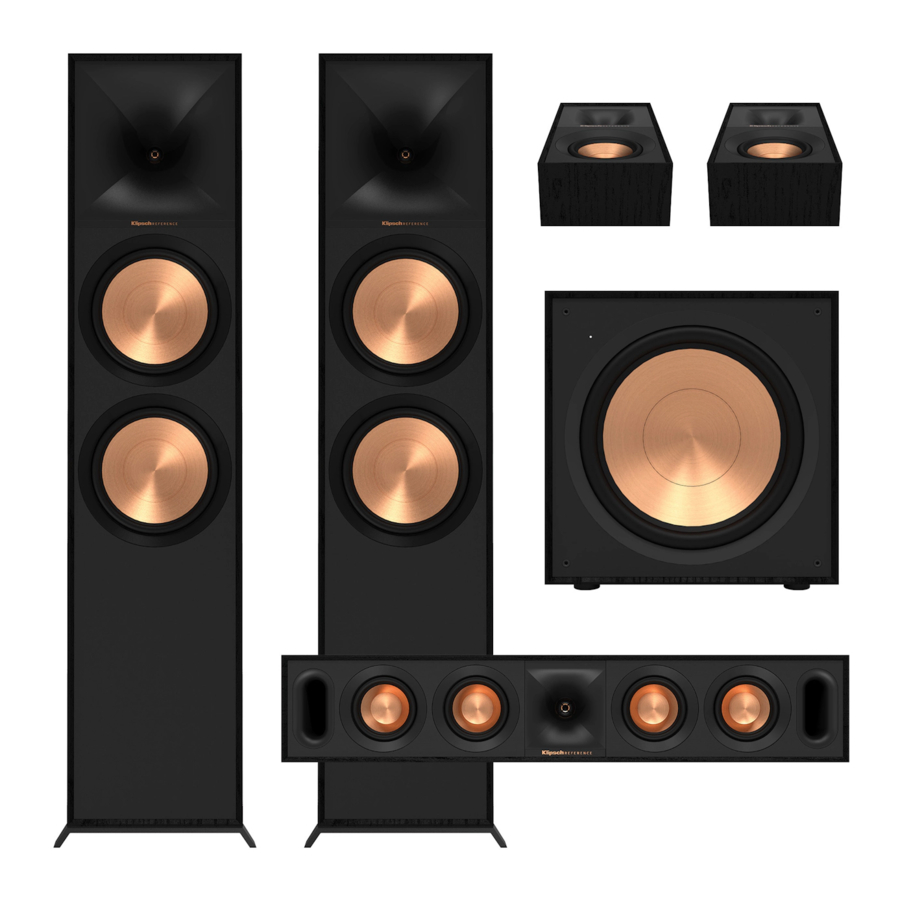

Klipsch R-800F, R-600F, R-50M, R-40M, R-50C, R-30C, R-40SA Handleiding
REFERENCE LUIDSPREKERS
DOLBY ATMOS ®
VOORDAT U BEGINT
Sommige Klipsch ® luidsprekers hebben voetjes en andere accessoires die mogelijk vóór gebruik moeten worden geïnstalleerd.
PLAATSING IN DE RUIMTE
Luidsprekers voor linker- en rechterhoofdkanaal — Voor optimale prestaties raadt Klipsch Group, Inc. (KGI) aan om uw luidsprekers 1,8 tot 4,6 m (6 tot 15 voet) uit elkaar te plaatsen. Ze kunnen ook licht naar binnen worden gericht voor een betere stereo-weergave. De luisterpositie moet ongeveer 1 tot 1,5 keer de afstand tussen de luidsprekers zijn. Raadpleeg Afbeeldingen 1 en 3 voor aansluiting en plaatsing.
Middenkanaalluidsprekers — Middenkanaalluidsprekers zijn ontworpen om dialogen en primaire geluiden zo te plaatsen dat ze van het videoscherm lijken te komen. De luidsprekers moeten daarom zo dicht mogelijk bij het scherm worden geplaatst, bij voorkeur direct boven of onder het scherm. Raadpleeg Afbeeldingen 1, 2 en 3 voor aansluiting en plaatsing.
Luidsprekers voor achterste surroundkanaal — Klipsch-surroundluidsprekers moeten ongeveer 60 cm boven de luisterpositie worden geplaatst. Meestal is dit ongeveer 1,5-2 meter boven de vloer. De surrounds moeten op de muren direct naast de luisterpositie worden geplaatst. Een andere optie is op de muur achter de luisterpositie. De uiteindelijke plaatsing van de surroundluidspreker is afhankelijk van de kenmerken van uw kamer. Ze zijn ontworpen om het gevoel van ruimte en sfeer te creëren dat veel van de huidige surround sound-technologieën bieden. Raadpleeg Afbeeldingen 1, 3 en 4 voor aansluiting en plaatsing.
AANSLUITING
Conventionele aansluiting — Sluit met behulp van 16-12 gauge luidsprekerkabel de RODE "positieve" (+) aansluiting van de LINKER luidspreker aan op de RODE "positieve" (+) aansluiting van het LINKER kanaal van uw versterker. Sluit de ZWARTE "negatieve" (–) aansluiting van de LINKER luidspreker aan op de ZWARTE "negatieve" (–) aansluiting van het LINKER kanaal van uw versterker.
Herhaal de bovenstaande procedure voor het aansluiten van alle resterende luidsprekers op de juiste versterkerkanalen. Raadpleeg Afbeelding 3. Zorg ervoor dat geen kale draden van een van de aansluitingen andere aansluitingen raken, omdat dit een kortsluiting kan veroorzaken en uw apparatuur kan beschadigen.
Vereisten voor versterker — Klipsch-luidsprekers zijn zeer efficiënt en werken gemakkelijk op een breed scala aan versterkers. Alle Klipsch-luidsprekers zijn 8-ohm compatibel en kunnen met lage vervorming tot zeer hoge niveaus worden gedreven. Vanwege de hoge outputniveaus die Klipsch-luidsprekers kunnen reproduceren, moet u voorzichtig zijn met de volumeknop. Overmatig volume gedurende lange perioden kan uw gehoor permanent beschadigen. Overbelasting van uw versterker kan ook uw luidsprekers beschadigen. Neem contact op met uw dealer of de handleiding van de versterker om er zeker van te zijn dat uw specifieke versterker het meest geschikt is voor uw toepassing. We willen dat u een leven lang luistert.
REFERENCE MET DOLBY ATMOS® TECHNOLOGIE
ATMOS ELEVATION CHANNEL-AANSLUITING
WANDMONTAGE
ONDERHOUD EN REINIGING
Het enige wat u ooit met uw luidsprekers hoeft te doen, is ze af en toe afstoffen. Gebruik nooit een schuurmiddel of reiniger op basis van oplosmiddelen of een agressief reinigingsmiddel. U kunt de roosters reinigen met het borstelopzetstuk van een stofzuiger.
PRODUCTREGISTRATIE
Registreer uw product online op www.klipsch.com/register
- Blijf op de hoogte van nieuwe producten en promoties.
- Uw persoonlijke gegevens zullen nooit worden doorverkocht.
- Deze registratie-informatie wordt niet gebruikt voor garantiedoeleinden.
Bewaar uw aankoopbewijs voor garantieclaims.
