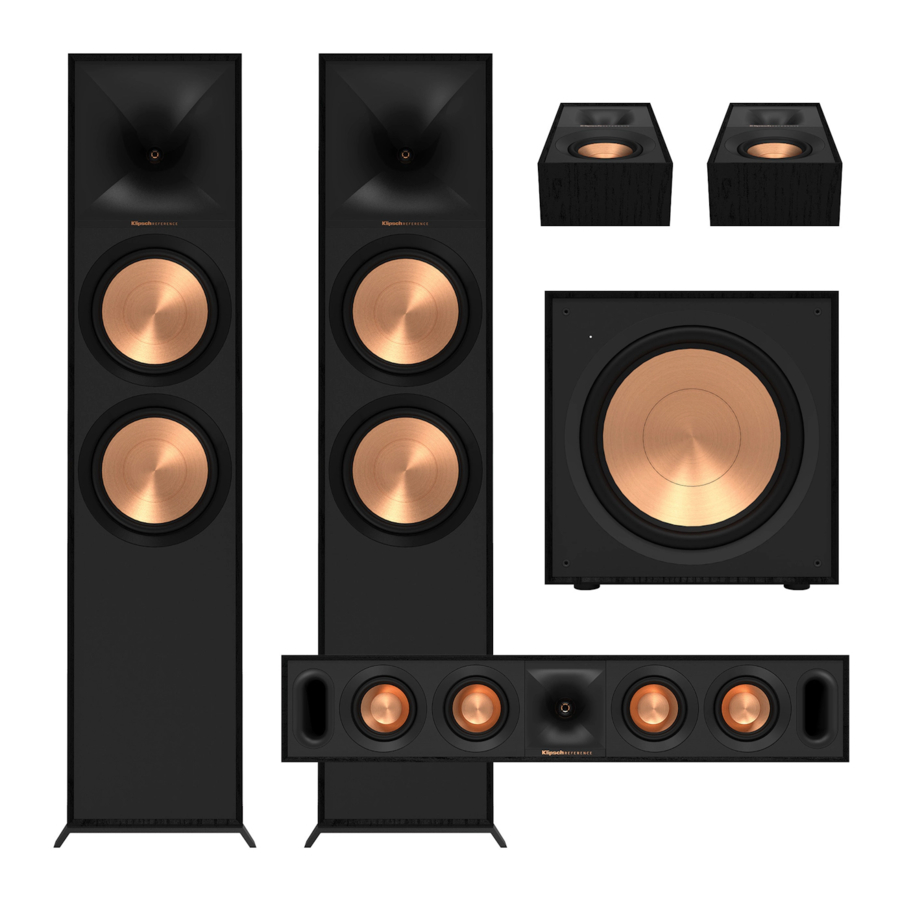

Manual de Klipsch R-800F, R-600F, R-50M, R-40M, R-50C, R-30C, R-40SA
ALTAVOCES REFERENCE
DOLBY ATMOS ®
ANTES DE EMPEZAR
Algunos altavoces Klipsch ® tienen pies y otros accesorios que pueden necesitar ser instalados antes de su uso.
COLOCACIÓN EN LA HABITACIÓN
Altavoces de canal principal izquierdo y derecho: para un rendimiento óptimo, Klipsch Group, Inc. (KGI) sugiere colocar los altavoces entre 1,8 y 4,6 m (6 a 15 pies) de distancia. También se pueden orientar ligeramente hacia adentro para obtener una mejor imagen estéreo. La posición de escucha debe ser aproximadamente de 1 a 1,5 veces la distancia que separa los altavoces. Consulte las figuras 1 y 3 para la conexión y la colocación.
Altavoces de canal central: los altavoces de canal central están diseñados para colocar el diálogo y los sonidos primarios de forma que parezca que provienen de la pantalla de vídeo. Por lo tanto, los altavoces deben colocarse lo más cerca posible de la pantalla, preferiblemente directamente encima o debajo de la pantalla. Consulte las figuras 1, 2 y 3 para la conexión y la colocación.
Altavoces de canal de sonido envolvente trasero: los altavoces de sonido envolvente Klipsch deben colocarse aproximadamente a 0,6 metros (2 pies) por encima de la posición de escucha. Por lo general, esto estará a unos 1,5 a 2,1 metros (5 a 7 pies) por encima del suelo. Los altavoces de sonido envolvente deben colocarse en las paredes directamente adyacentes a la posición de escucha. Otra opción sería en la pared detrás de la posición de escucha. La colocación final de los altavoces de sonido envolvente depende de las características de su habitación. Están diseñados para recrear la sensación de espacio y ambiente que proporcionan muchas de las tecnologías de sonido envolvente actuales. Consulte las figuras 1, 3 y 4 para la conexión y la colocación.
CONEXIÓN
Conexión convencional: utilizando un cable de altavoz de calibre 16-12, conecte el terminal ROJO "positivo" (+) del altavoz IZQUIERDO al terminal ROJO "positivo" (+) del canal IZQUIERDO de su amplificador. Conecte el terminal NEGRO "negativo" (–) del altavoz IZQUIERDO al terminal NEGRO "negativo" (–) del canal IZQUIERDO de su amplificador.
Repita el procedimiento anterior para conectar todos los altavoces restantes a los canales del amplificador correspondientes. Consulte la figura 3. Asegúrese de que ningún cable pelado de ninguna de las conexiones toque ningún otro terminal, ya que esto podría causar un cortocircuito y dañar su equipo.
Requisitos del amplificador: los altavoces Klipsch son muy eficientes y funcionarán fácilmente en una amplia variedad de amplificadores. Todos los altavoces Klipsch son compatibles con 8 ohmios y pueden ser llevados a niveles muy altos con baja distorsión. Debido a los altos niveles de salida que los altavoces Klipsch son capaces de reproducir, tenga cuidado con el control de volumen. Un volumen excesivo durante largos períodos de tiempo puede dañar permanentemente su audición. Sobrecargar su amplificador también podría dañar sus altavoces. Consulte con su distribuidor o el manual del amplificador para asegurarse de que su amplificador en particular sea el más adecuado para su aplicación. Queremos que escuche de por vida.
REFERENCE CON TECNOLOGÍA DOLBY ATMOS®
CONEXIÓN DEL CANAL DE ELEVACIÓN ATMOS
MONTAJE EN LA PARED
CUIDADO Y LIMPIEZA
Lo único que debe hacer con sus altavoces es quitarles el polvo ocasionalmente. Nunca aplique ningún limpiador abrasivo o a base de disolventes ni ningún detergente agresivo. Puede limpiar las rejillas con el accesorio de cepillo de una aspiradora.
REGISTRO DEL PRODUCTO
Registre su producto en línea en www.klipsch.com/register
- Manténgase al día sobre nuevos productos y promociones.
- Su información personal nunca será revendida.
- Esta información de registro no se utiliza para fines de garantía.
Conserve su recibo para las reclamaciones de garantía.
