Klipsch R-800F, R-600F, R-50M, R-40M, R-50C, R-30C, R-40SA kasutusjuhend

Sisu

1 REFERENCE KÕLARID
2 DOLBY ATMOS
3 ENNE ALUSTAMIST
4 RUUMI PAIGUTUS
5 ÜHENDUS
6 REFERENCE KOOS DOLBY ATMOS TEHNOLOOGIAGA
7 ATMOS KÕRGUSEKANALI ÜHENDUS
8 SEINALE KINNITAMINE
9 HOOLDUS JA PUHASTAMINE
10 TOOTE REGISTREERIMINE
11 Laadi alla juhend
12 Teistes keeltes

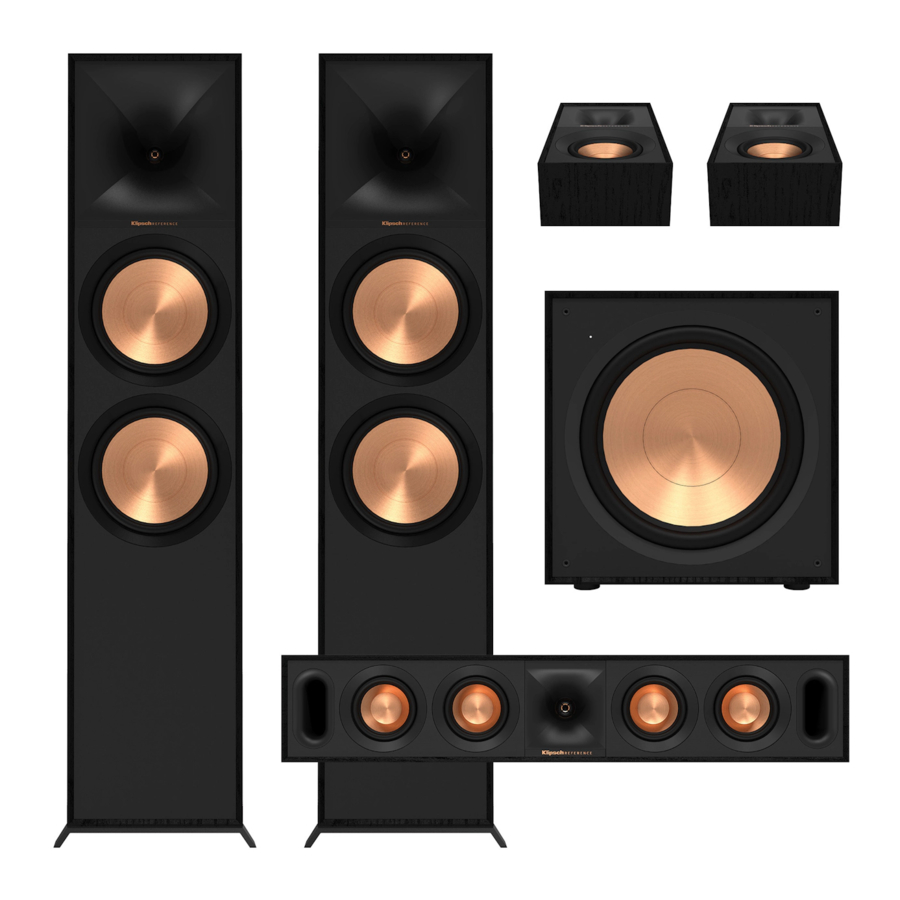

REFERENCE KÕLARID

DOLBY ATMOS ®

ENNE ALUSTAMIST

Mõnel Klipsch ® kõlaril on jalad ja muud tarvikud, mis võib-olla tuleb enne kasutamist paigaldada.

RUUMI PAIGUTUS

Vasak- ja parempoolsed peakanali kõlarid – optimaalse jõudluse saavutamiseks soovitab Klipsch Group, Inc. (KGI) paigutada kõlarid 1,8–4,6 m (6–15 jala) kaugusele teineteisest. Parema stereoheli saamiseks võib need veidi sissepoole suunata. Kuulamiskoht peaks olema umbes 1–1,5 korda suurem kui kõlarite vaheline kaugus. Ühenduse ja paigutuse kohta vaadake jooniseid 1 ja 3.
Keskkõlarid – keskkõlarid on mõeldud dialoogi ja peamiste helide paigutamiseks nii, et need näivad tulevat videopildilt. Seetõttu tuleks kõlarid paigutada ekraanile võimalikult lähedale, eelistatavalt otse ekraani kohale või alla. Ühenduse ja paigutuse kohta vaadake jooniseid 1, 2 ja 3.
Tagumised ruumilise heli kõlarid – Klipschi ruumilise heli kõlarid tuleks paigutada kuulamiskohast umbes 60 cm (2 jala) kõrgusele. Tavaliselt on see põrandast umbes 1,5–2,1 m (5–7 jala) kõrgusel. Ruumilise heli kõlarid tuleks paigutada kuulamiskohaga vahetult külgnevatele seintele. Teine võimalus on seinale kuulamiskoha taha. Lõplik ruumilise heli kõlari paigutus sõltub teie ruumi omadustest. Need on loodud taaslooma ruumi ja õhkkonna tunnet, mida paljud tänapäevased ruumilise heli tehnoloogiad pakuvad. Ühenduse ja paigutuse kohta vaadake jooniseid 1, 3 ja 4.

ÜHENDUS

Tavaline ühendus – kasutades 16–12 AWG kõlarikaablit, ühendage VASAKU kõlari PUNANE "positiivne" (+) klemm võimendi VASAKU kanali PUNASE "positiivse" (+) klemmiga. Ühendage VASAKU kõlari MUST "negatiivne" (–) klemm võimendi VASAKU kanali MUSTA "negatiivse" (–) klemmiga.
Korrake ülaltoodud protseduuri, et ühendada kõik ülejäänud kõlarid vastavate võimendikanalitega. Vaadake joonist 3. Veenduge, et ühegi ühenduse katmata juhtmed ei puutuks kokku teiste klemmidega, kuna see võib põhjustada lühise ja kahjustada teie seadmeid.
Võimendi nõuded – Klipschi kõlarid on väga tõhusad ja töötavad hõlpsasti paljude erinevate võimenditega. Kõik Klipschi kõlarid ühilduvad 8 oomiga ja neid saab madala moonutusega juhtida väga kõrgele tasemele. Kuna Klipschi kõlarid suudavad taasesitada kõrgeid helitugevusi, olge helitugevuse regulaatoriga ettevaatlik. Pikaajaline liigne helitugevus võib teie kuulmist püsivalt kahjustada. Võimendi ülekoormamine võib kahjustada ka teie kõlareid. Kontrollige oma edasimüüjalt või võimendi kasutusjuhendist, kas teie konkreetne võimendi sobib teie rakendusega kõige paremini. Me soovime, et te kuulaksite terve elu.

REFERENCE KOOS DOLBY ATMOS^® TEHNOLOOGIAGA

ATMOS KÕRGUSEKANALI ÜHENDUS

SEINALE KINNITAMINE

HOOLDUS JA PUHASTAMINE

Ainus, mida peaksite oma kõlaritega tegema, on neid aeg-ajalt tolmuimejaga puhastada. Ärge kunagi kasutage abrasiivseid ega lahustipõhiseid puhastusvahendeid ega muid tugevatoimelisi pesuvahendeid. Võite puhastada võresid tolmuimeja harjaga.
