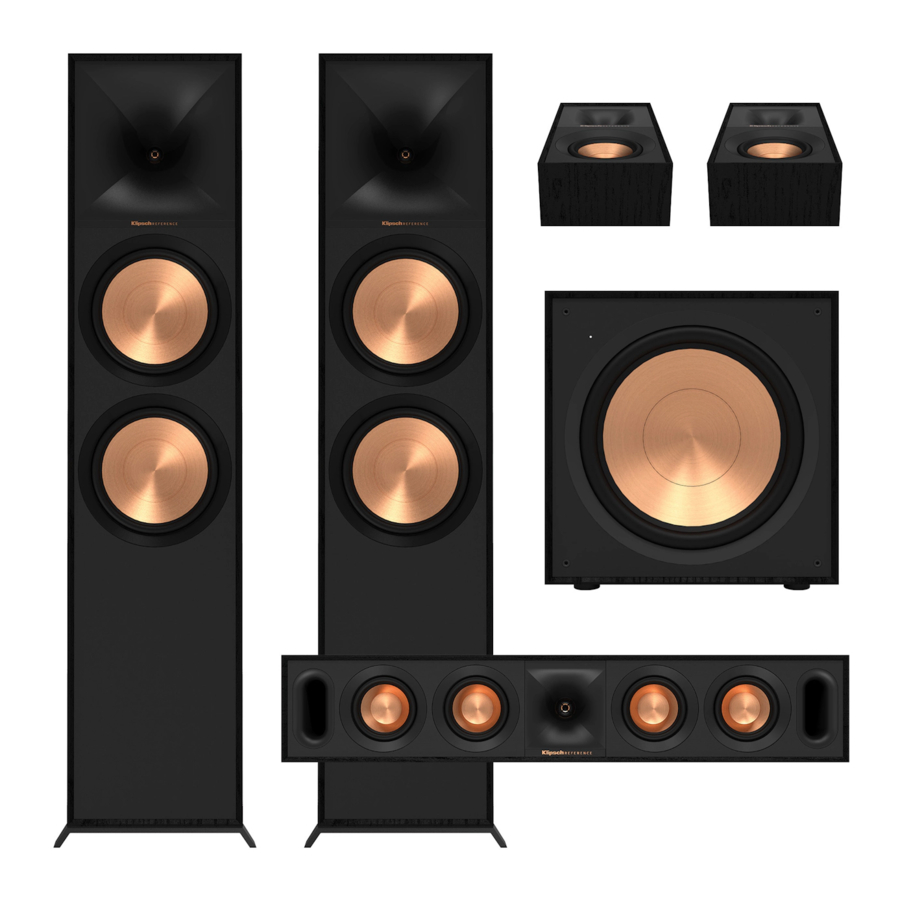

Manual Klipsch R-800F, R-600F, R-50M, R-40M, R-50C, R-30C, R-40SA

Isi

1 SPEAKER REFERENCE
2 DOLBY ATMOS
3 SEBELUM MEMULAI
4 PENEMPATAN RUANGAN
5 KONEKSI
6 REFERENCE DENGAN TEKNOLOGI DOLBY ATMOS
7 KONEKSI SALURAN ELEVASI ATMOS
8 PEMASANGAN DI DINDING
9 PERAWATAN DAN PEMBERSIHAN
10 PENDAFTARAN PRODUK
11 Unduh manual
12 Dalam Bahasa Lain

SPEAKER REFERENCE

DOLBY ATMOS ®

SEBELUM MEMULAI

Beberapa speaker Klipsch ® memiliki kaki dan aksesori lain yang mungkin perlu dipasang sebelum digunakan.

PENEMPATAN RUANGAN

Speaker Saluran Utama Kiri dan Kanan — Untuk performa optimal, Klipsch Group, Inc. (KGI) menyarankan untuk menempatkan speaker Anda dengan jarak 6 hingga 15 kaki (1,8 hingga 4,6 m). Speaker juga dapat sedikit dimiringkan ke dalam untuk pencitraan stereo yang lebih baik. Posisi mendengarkan harus sekitar 1 hingga 1,5 kali jarak pemisahan speaker. Lihat Gambar 1 dan 3 untuk koneksi dan penempatan.
Speaker Saluran Tengah — Speaker saluran tengah dirancang untuk menempatkan dialog dan suara utama sehingga tampak berasal dari layar video. Oleh karena itu, speaker harus ditempatkan sedekat mungkin dengan layar, sebaiknya langsung di atas atau di bawah layar. Lihat Gambar 1, 2, dan 3 untuk koneksi dan penempatan.
Speaker Saluran Surround Belakang — Speaker surround Klipsch harus ditempatkan kira-kira 2 kaki di atas posisi mendengarkan. Biasanya ini sekitar 5-7 kaki di atas lantai. Surround harus ditempatkan di dinding yang langsung berdekatan dengan posisi mendengarkan. Pilihan lainnya adalah di dinding di belakang posisi mendengarkan. Penempatan speaker surround akhir bergantung pada karakteristik ruangan Anda. Speaker ini dirancang untuk menciptakan kembali kesan ruang dan suasana yang disediakan oleh banyak teknologi suara surround saat ini. Lihat Gambar 1, 3, dan 4 untuk koneksi dan penempatan.

KONEKSI

Koneksi Konvensional — Menggunakan kabel speaker ukuran 16-12, sambungkan terminal MERAH "positif" (+) speaker KIRI ke terminal MERAH "positif" (+) saluran KIRI amplifier Anda. Sambungkan terminal HITAM "negatif" (–) speaker KIRI ke terminal HITAM "negatif" (–) saluran KIRI amplifier Anda.
Ulangi prosedur di atas untuk menyambungkan semua speaker yang tersisa ke saluran amplifier yang sesuai. Lihat Gambar 3. Pastikan tidak ada kabel telanjang dari salah satu koneksi yang menyentuh terminal lain karena hal ini dapat menyebabkan korsleting dan merusak peralatan Anda.
Persyaratan Amplifier — Speaker Klipsch sangat efisien dan akan beroperasi dengan mudah pada berbagai macam amplifier. Semua speaker Klipsch kompatibel dengan 8-ohm dan dapat digerakkan ke tingkat yang sangat tinggi dengan distorsi rendah. Karena tingkat keluaran tinggi yang mampu direproduksi oleh speaker Klipsch, berhati-hatilah dengan kontrol volume. Volume berlebihan dalam jangka waktu yang lama dapat merusak pendengaran Anda secara permanen. Memacu amplifier Anda secara berlebihan juga dapat merusak speaker Anda. Periksa dengan dealer Anda atau manual amplifier untuk memastikan amplifier khusus Anda paling sesuai untuk aplikasi Anda. Kami ingin Anda mendengarkan seumur hidup.
KONEKSI

REFERENCE DENGAN TEKNOLOGI DOLBY ATMOS^®

KONEKSI SALURAN ELEVASI ATMOS

PEMASANGAN DI DINDING

PERAWATAN DAN PEMBERSIHAN

Satu-satunya hal yang perlu Anda lakukan pada speaker Anda adalah membersihkannya sesekali. Jangan pernah menggunakan pembersih abrasif atau berbasis pelarut atau deterjen keras apa pun. Anda dapat membersihkan kisi-kisi dengan sikat penyedot debu.
