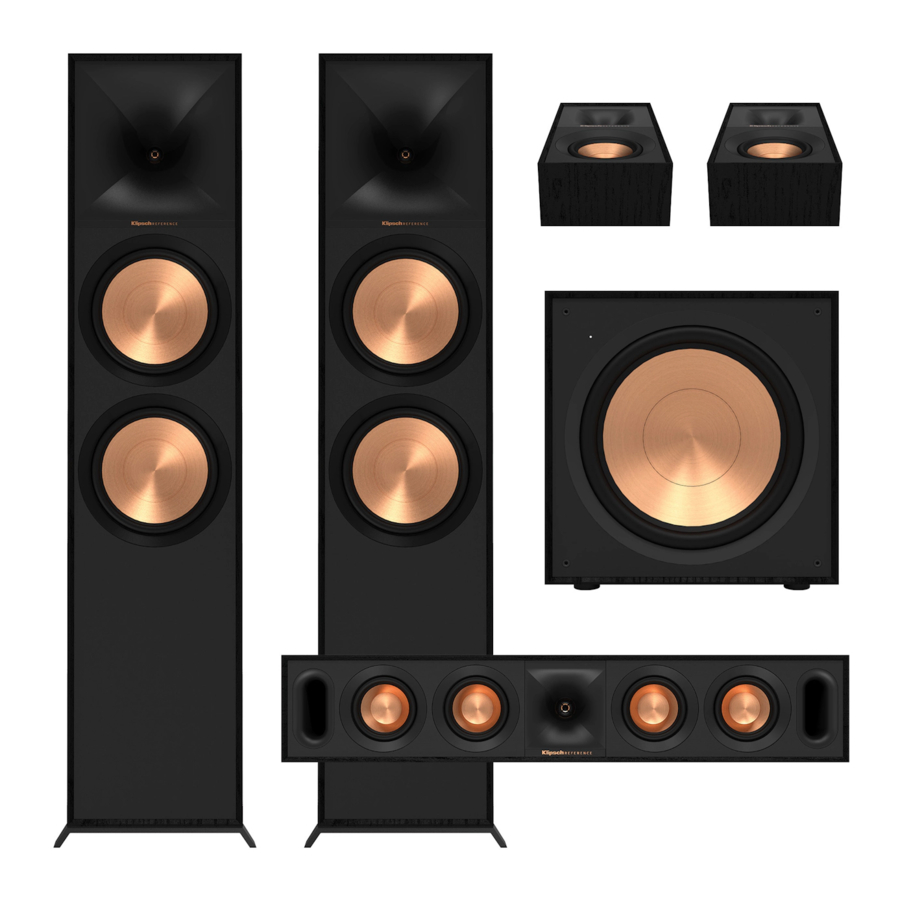

Manual dos Klipsch R-800F, R-600F, R-50M, R-40M, R-50C, R-30C, R-40SA
COLUNAS REFERENCE
DOLBY ATMOS ®
ANTES DE COMEÇAR
Algumas colunas Klipsch ® têm pés e outros acessórios que podem precisar de ser instalados antes da utilização.
COLOCAÇÃO NA SALA
Colunas do Canal Principal Esquerdo e Direito — Para um desempenho ideal, a Klipsch Group, Inc. (KGI) sugere que coloque as suas colunas a uma distância de 1,8 a 4,6 m (6 a 15 pés) entre si. Também podem ser ligeiramente inclinadas para dentro para uma melhor imagem estéreo. A posição de audição deve ser cerca de 1 a 1,5 vezes a distância que separa as colunas. Consulte as Figuras 1 e 3 para a ligação e colocação.
Colunas do Canal Central — As colunas do canal central são concebidas para colocar o diálogo e os sons primários de forma a que pareçam vir do ecrã de vídeo. As colunas devem, portanto, ser colocadas o mais perto possível do ecrã, de preferência diretamente em cima ou abaixo do ecrã. Consulte as Figuras 1, 2 e 3 para a ligação e colocação.
Colunas do Canal Surround Traseiro — As colunas surround Klipsch devem ser colocadas aproximadamente 2 pés acima da posição de audição. Normalmente, isto corresponderá a cerca de 5 a 7 pés acima do chão. Os surrounds devem ser colocados nas paredes diretamente adjacentes à posição de audição. Outra opção seria na parede atrás da posição de audição. A colocação final das colunas surround depende das características da sua sala. São concebidas para recriar a sensação de espaço e ambiente que muitas das tecnologias de som surround atuais proporcionam. Consulte as Figuras 1, 3 e 4 para a ligação e colocação.
LIGAÇÃO
Ligação Convencional — Utilizando um fio de coluna de calibre 16-12, ligue o terminal VERMELHO "positivo" (+) da coluna ESQUERDA ao terminal VERMELHO "positivo" (+) do canal ESQUERDO do seu amplificador. Ligue o terminal PRETO "negativo" (–) da coluna ESQUERDA ao terminal PRETO "negativo" (–) do canal ESQUERDO do seu amplificador.
Repita o procedimento acima para ligar todas as colunas restantes aos canais do amplificador apropriados. Consulte a Figura 3. Certifique-se de que nenhum fio desencapado de nenhuma das ligações toca em outros terminais, pois isso pode causar um curto-circuito e danificar o seu equipamento.
Requisitos do Amplificador — As colunas Klipsch são altamente eficientes e funcionarão facilmente numa vasta gama de amplificadores. Todas as colunas Klipsch são compatíveis com 8 ohms e podem ser conduzidas a níveis muito altos com baixa distorção. Devido aos altos níveis de saída que as colunas Klipsch são capazes de reproduzir, tenha cuidado com o controlo de volume. O volume excessivo durante longos períodos pode danificar permanentemente a sua audição. Forçar demasiado o seu amplificador também pode danificar as suas colunas. Consulte o seu revendedor ou o manual do amplificador para se certificar de que o seu amplificador específico é o mais adequado para a sua aplicação. Queremos que ouça durante toda a vida.
REFERENCE COM TECNOLOGIA DOLBY ATMOS®
LIGAÇÃO DO CANAL DE ELEVAÇÃO ATMOS
MONTAGEM NA PAREDE
CUIDADOS E LIMPEZA
A única coisa que deverá precisar de fazer às suas colunas é tirar-lhes o pó ocasionalmente. Nunca aplique nenhum produto de limpeza abrasivo ou à base de solvente, nem nenhum detergente agressivo. Pode limpar as grelhas com o acessório de escova de um aspirador.
REGISTO DO PRODUTO
Registe o seu produto online em www.klipsch.com/register
- Mantenha-se atualizado sobre novos produtos e promoções.
- As suas informações pessoais nunca serão revendidas.
- Estas informações de registo não são utilizadas para fins de garantia.
Por favor, guarde o seu recibo para reclamações de garantia.
