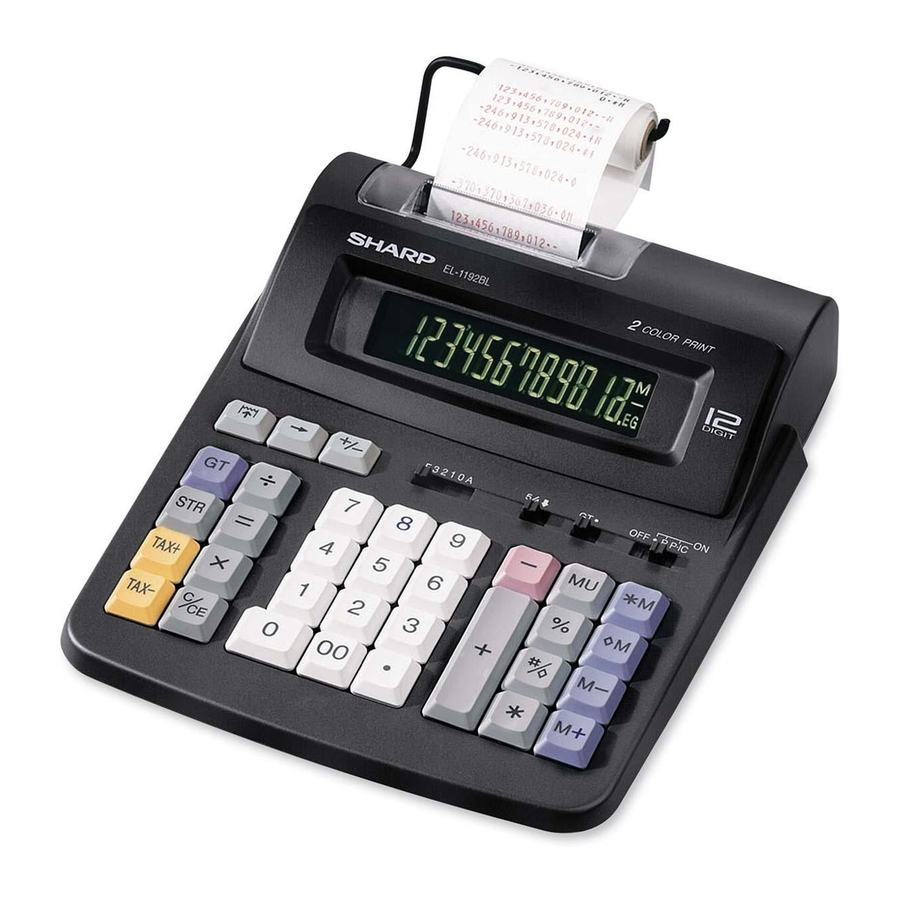

Sharp EL-1192BL - Bedienungsanleitung für den elektronischen Druckrechner

Die Steckdose ist in der Nähe des Geräts zu installieren und muss leicht zugänglich sein.

BETRIEBSEINSCHRÄNKUNGEN

Um einen störungsfreien Betrieb Ihres SHARP-Rechners zu gewährleisten, empfehlen wir Folgendes:

1. Der Rechner sollte an Orten aufbewahrt werden, die frei von extremen Temperaturschwankungen, Feuchtigkeit und Staub sind.
2. Zum Reinigen des Rechners sollte ein weiches, trockenes Tuch verwendet werden. Verwenden Sie keine Lösungsmittel oder ein nasses Tuch.
3. Da dieses Produkt nicht wasserdicht ist, verwenden oder lagern Sie es nicht an Orten, an denen Flüssigkeiten, z. B. Wasser, darauf spritzen können. Regentropfen, Spritzwasser, Saft, Kaffee, Dampf, Schweiß usw. können ebenfalls zu Fehlfunktionen führen.
4. Sollte eine Wartung erforderlich sein, wenden Sie sich ausschließlich an einen SHARP-Servicehändler, eine von SHARP zugelassene Servicestelle oder den SHARP-Reparaturservice.
5. Wenn Sie das Netzkabel ziehen, um die Stromversorgung vollständig zu unterbrechen, wird der aktuell gespeicherte Steuersatz gelöscht.

BEDIENELEMENTE

NETZSCHALTER; DRUCK-/ARTIKELZÄHLMODUS-WAHLSCHALTER:

"OFF":	Strom AUS
"•":	Strom AN. Auf den Nicht-Druckmodus eingestellt.
"P":	Strom AN. Auf den Druckmodus eingestellt.
"P•IC":	Strom AN. Auf den Druck- und Artikelzählmodus eingestellt. Für Additionen oder Subtraktionen wird jedes Mal, wenn gedrückt wird, 1 zum Artikelzähler hinzugefügt, und jedes Mal, wenn gedrückt wird, 1 subtrahiert. Der Zählerstand wird gedruckt, wenn das berechnete Ergebnis vorliegt. Das Drücken von löscht den Zähler.

* Die integrierte LCD-Hintergrundbeleuchtung schaltet sich ein, wenn der Rechner eingeschaltet ist, und aus, wenn er ausgeschaltet ist.

Hinweis: Der Zähler hat eine maximale Kapazität von 3 Ziffern (bis zu ±999). Wenn der Zähler die maximale Kapazität überschreitet, zählt er ab Null neu.

DEZIMAL-/ADDITIONSMODUS-WAHLSCHALTER:

"3 2 1 0": Stellt die Anzahl der Dezimalstellen im Ergebnis vorein.

"F": Das Ergebnis wird im Gleitkommasystem angezeigt.

"A": Der Dezimalpunkt bei Additions- und Subtraktionseingaben wird automatisch auf die 2. Ziffer von der niedrigsten Ziffer der Eingabezahl positioniert. Die Verwendung des Additionsmodus ermöglicht die Addition und Subtraktion von Zahlen ohne Eingabe des Dezimalpunkts. Die Verwendung von , und überschreibt den Additionsmodus automatisch, und dezimal korrekte Antworten werden gedruckt.

RUNDUNGSWAHLSCHALTER:

Dezimalwahlschalter auf 2 stellen.

4 9 = 0.444... , 59 = 0.555...

	49	59
5/4	0.44 0.44	0.56 0.55

Hinweis: Der Dezimalpunkt schwebt bei aufeinanderfolgenden Berechnungen durch die Verwendung von oder . Wenn der Dezimalwahlschalter auf „F“ eingestellt ist, wird das Ergebnis immer abgerundet ().

GESAMTSUMMENMODUS-WAHLSCHALTER:

"GT": Dieser Wahlschalter akkumuliert Folgendes:
("✱ +" (✱ +) wird gedruckt.)

1. Summen aus Additionen und Subtraktionen, die mit erzielt wurden.
2. Produkt- und Quotientensummen, die mit oder erzielt wurden.
3. Ergebnisse, die mit oder erzielt wurden.

"•": Neutral

PAPIERVORSCHUBTASTE

KORREKTURTASTE LETZTE ZIFFER

GESAMTSUMMEN-TASTE:
Druckt und löscht den Speicherinhalt der „GT“-Funktion.

NICHT-ADDIER-/ZWISCHENSUMMEN-TASTE:

Nicht-Addier –	Wenn diese Taste direkt nach der Eingabe einer Zahl im Druckmodus gedrückt wird, wird die Eingabe auf der linken Seite mit „#“ gedruckt. Diese Taste wird verwendet, um nicht zu berechnende Zahlen wie Code, Datum usw. auszudrucken.
Zwischensumme –	Wird verwendet, um Zwischensummen von Additionen und/oder Subtraktionen zu erhalten. Wenn nach oder gedrückt, wird die Zwischensumme mit „“ gedruckt und die Berechnung kann fortgesetzt werden.

LÖSCHEN/EINGABE LÖSCHEN-TASTE:
Löschen – Diese Taste dient auch als Löschtaste für das Rechenregister und setzt einen Fehlerzustand zurück.
Eingabe löschen – Wenn nach einer Zahl und vor einer Funktion gedrückt, löscht sie die Zahl.

GESAMTSUMMEN-TASTE:
Wenn nach oder gedrückt, druckt es die Summe aus Addition und Subtraktion mit „“.

GLEICHHEITS-TASTE:
Gibt die Ergebnisse von Multiplikationen und Divisionen aus und führt Wiederholungsberechnungen mit einer Konstanten durch.

Multiplikation:
Der Rechner merkt sich automatisch die erste eingegebene Zahl (der Multiplikand) und die -Anweisung.

Division:
Der Rechner merkt sich automatisch die zweite

VORZEICHENWECHSEL-TASTE:
Ändert das algebraische Vorzeichen einer Zahl (d.h. von positiv zu negativ oder von negativ zu positiv).

AUFSCHLAG-TASTE:
Wird verwendet, um Aufschläge, prozentuale Änderungen und automatische Zuschläge/Rabatte durchzuführen.

SPEICHER ABRUFEN UND LÖSCHEN-TASTE

SPEICHER ABRUFEN-TASTE

SPEICHERN-TASTE:
Diese Taste wird verwendet, um den Steuersatz zu speichern.

• Es können maximal 4 Ziffern gespeichert werden (der Dezimalpunkt zählt nicht als Ziffer).
• Es kann nur ein Satz gespeichert werden. Wenn Sie einen neuen Satz eingeben, wird der vorherige Satz gelöscht.

STEUER-INKLUSIV-TASTE

VORSTEUER-TASTE

ANZEIGESYMBOLE

M:	Speichersymbol Erscheint, wenn eine Zahl im Speicher liegt.
–:	Minuszeichen Erscheint, wenn eine Zahl negativ ist.
E:	Fehlersymbol Erscheint, wenn ein Überlauf oder ein anderer Fehler erkannt wird.
G:	Gesamtsummen-Speichersymbol Erscheint, wenn eine Zahl im Gesamtsummen-Speicher liegt.
TAX+:	Steuer-Inklusiv-Symbol Erscheint, wenn die berechnete Gesamtsumme die Steuer enthält.
TAX–:	Vorsteuer-Symbol Erscheint, wenn die berechnete Gesamtsumme die Steuer ausschließt.
TAX:	Steuersatz-Symbol Erscheint, wenn der Steuersatz eingestellt ist.

TINTENROLLER-WECHSEL

Wenn der Ausdruck verschwommen ist, auch wenn die Tintenrolle richtig eingesetzt ist, ersetzen Sie die Rolle.

Tintenroller:
Typ EA-781R-BK (Schwarz)
Typ EA-781R-RD (Rot)

DAS AUFTRAGEN VON TINTE AUF EINEN ABGENUTZTEN TINTENROLLER ODER DIE VERWENDUNG EINES NICHT ZUGELASSENEN TINTENROLLERS KANN ZU ERNSTHAFTEN SCHÄDEN AM DRUCKER FÜHREN.

1. Stellen Sie den Netzschalter auf AUS.
2. Entfernen Sie die Druckerabdeckung. (Abb. 1)

3. Entfernen Sie den Tintenroller, indem Sie ihn gegen den Uhrzeigersinn drehen und nach oben ziehen. (Abb. 2)

4. Setzen Sie den neuen Tintenroller in der richtigen Farbe ein und drücken Sie ihn in die richtige Position. Stellen Sie sicher, dass der Tintenroller sicher sitzt. (Abb. 3)

5. Setzen Sie die Druckerabdeckung wieder auf.

Reinigung des Druckmechanismus

Wenn der Ausdruck nach längerem Gebrauch matt wird, reinigen Sie das Druckrad gemäß den folgenden Anweisungen:

1. Entfernen Sie die Druckerabdeckung und den Tintenroller.
2. Legen Sie die Papierrolle ein und führen Sie sie so weit, bis sie vorne aus dem Druckmechanismus herauskommt.
3. Führen Sie eine kleine Bürste (wie eine Zahnbürste) leicht an das Druckrad und reinigen Sie es, indem Sie drücken.
4. Setzen Sie den Tintenroller und die Druckerabdeckung wieder ein.

Hinweise:

• Versuchen Sie niemals, das Druckband zu drehen oder seine Bewegung während des Druckens einzuschränken. Dies kann zu fehlerhaftem Druck führen.
• Drehen Sie den Druckmechanismus nicht manuell, dies kann den Drucker beschädigen.

PAPIERROLLEN-WECHSEL

Legen Sie niemals eine zerrissene Papierrolle ein. Dies führt zu Papierstau.

Schneiden Sie die Vorderkante immer zuerst mit einer Schere.

1. Führen Sie die Vorderkante der Papierrolle in die Öffnung ein. (Abb. 1)

2. Schalten Sie das Gerät ein und führen Sie das Papier, indem Sie drücken. (Abb. 2)

3. Heben Sie den befestigten Metallpapierhalter an und legen Sie die Papierrolle in den Papierhalter ein. (Abb. 3)


ZIEHEN SIE DAS PAPIER NICHT ZURÜCK, DA DIES ZU SCHÄDEN AM DRUCKMECHANISMUS FÜHREN KANN.

FEHLER

Es gibt verschiedene Situationen, die zu einem Überlauf oder einem Fehlerzustand führen können. Wenn dies geschieht, wird "E" angezeigt. Die Speicherinhalte zum Zeitpunkt des Fehlers bleiben erhalten.

Wenn zum Zeitpunkt des Fehlers ein "" angezeigt wird, werden "– – – – – – –" rot gedruckt und muss verwendet werden, um den Rechner zu löschen.

Fehlerbedingungen:

1. Wenn der ganzzahlige Anteil eines Ergebnisses 12 Ziffern überschreitet.
2. Wenn der ganzzahlige Anteil des Speicherinhalts 12 Ziffern überschreitet.
   (Bsp. 999999999999 1 )
3. Wenn eine Zahl durch Null geteilt wird. (Bsp. 5 0 )

SPEZIFIKATIONEN

Rechenkapazität: 12 Stellen

Stromversorgung:
Wechselstrom: 120V, 60Hz

Berechnungen:
Vier Grundrechenarten, konstante Multiplikation und Division, Potenz, Add-on, Steuer, wiederholte Addition und Subtraktion, Kehrwert, Gesamtsumme, Postenzahlberechnung, Aufschlag, Speicher, usw.

DRUCKABSCHNITT
Drucker: Mechanischer Drucker
Druckgeschwindigkeit: Ca. 2,6 Zeilen/Sek.
Druckpapier:
57mm (2-1/4") – 58mm (2-9/32") breit
80mm (3-5/32") im Durchmesser (max.)

Betriebstemperatur:
0°C – 40°C (32°F – 104°F)

Leistungsaufnahme: 5,2 mA

Abmessungen:
200 mm (B) × 251 mm (T) × 62 mm (H)
(7-7/8" (B) × 9-7/8" (T) × 2-7/16" (H))

Gewicht: Ca. 910 g (2.01 lb.)

Zubehör:
1 Papierrolle, 2 Tintenroller (installiert) und Bedienung

BERECHNUNGSBEISPIELE

1. Stellen Sie den Dezimalstellenselektor wie in jedem Beispiel angegeben ein.
   Der Rundungsselektor sollte auf der Position "5/4" stehen, sofern nicht anders angegeben.
2. Der Gesamtsummenmodus-Selektor sollte auf der Position "•" (Aus-Position) stehen, sofern nicht anders angegeben.
3. Der Druck-/Postenzahlmodus-Selektor sollte auf der Position "P•IC" stehen, sofern nicht anders angegeben.
4. Drücken Sie bevor Sie eine Berechnung beginnen.
5. Wenn bei der Eingabe einer Zahl ein Fehler gemacht wird, drücken Sie oder und geben Sie die korrekte Zahl ein.

WIEDERHOLTE ADDITION UND SUBTRAKTION

ADDITION UND SUBTRAKTION MIT ADD-MODUS

GEMISCHTE BERECHNUNGEN

KONSTANTE

POTENZ

PROZENT

KEHRWERT

AUFSCHLAG UND RABATT

AUFSCHLAG UND GEWINNSPANNE

Aufschlag und Gewinnspanne sind beides Methoden zur Berechnung des prozentualen Gewinns.

• Die Gewinnspanne ist der prozentuale Gewinn im Verhältnis zum Verkaufspreis.
• Der Aufschlag ist der prozentuale Gewinn im Verhältnis zu den Kosten.
• Cost (Kosten) sind die Kosten.
• Sell (Verkauf) ist der Verkaufspreis.
• GP (Bruttogewinn) ist der Bruttogewinn.
• Mkup (Aufschlag) ist der prozentuale Gewinn basierend auf den Kosten.
• Mrgn (Marge) ist der prozentuale Gewinn basierend auf dem Verkaufspreis.

PROZENTUALE ÄNDERUNG

• Berechnen Sie die Preisdifferenz (a) und die prozentuale Änderung (b) zwischen zwei jährlichen Verkaufszahlen: 1.500 $ in einem Jahr und 1.300 $ im Vorjahr.

PROZENTUALE PROPORTIONIERUNG

POSTENZAHLSBERECHNUNG

GESAMTSUMME

SPEICHER

STEUERSATZBERECHNUNGEN

FCC-Vorschriften

Nur in den USA:

Die FCC-Bestimmungen besagen, dass jegliche unbefugte Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich vom Hersteller genehmigt wurden, die Berechtigung des Benutzers zum Betrieb dieses Geräts erlöschen lassen könnten.

Hinweis: Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der

Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen in einer Wohninstallation bieten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, schädliche Störungen des Funkverkehrs verursachen. Es gibt jedoch keine Garantie, dass in einer bestimmten Installation keine Störungen auftreten werden. Wenn dieses Gerät schädliche Störungen des Radio- oder Fernsehempfangs verursacht, was durch Aus- und Einschalten des Geräts festgestellt werden kann, wird dem Benutzer empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Richten Sie die Empfangsantenne neu aus oder stellen Sie sie um.
• Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
• Schließen Sie das Gerät an eine Steckdose eines anderen Stromkreises an als den, an den der Empfänger angeschlossen ist.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/TV-Techniker, um Hilfe zu erhalten.
