SICK LUT9 - Αισθητήρας Φωταύγειας με Εγχειρίδιο Γραμμικής Γραφικής Παράστασης

Σημειώσεις ασφαλείας

• Διαβάστε τις οδηγίες λειτουργίας πριν ξεκινήσετε τη λειτουργία.
• Σύνδεση, συναρμολόγηση και ρυθμίσεις μόνο από εξειδικευμένους τεχνικούς.
• Προστατέψτε τη συσκευή από την υγρασία και τη ρύπανση κατά τη λειτουργία.
• Δεν είναι στοιχείο ασφαλείας σύμφωνα με τις οδηγίες της ΕΕ για τα μηχανήματα.

Ομάδα κινδύνου 1

Εκπέμπεται UV-φως από αυτό το προϊόν.
Μην κοιτάτε επίμονα τη λάμπα λειτουργίας.

Σωστή χρήση

Ο αισθητήρας φωταύγειας LUT9 είναι ένας οπτοηλεκτρονικός αισθητήρας και χρησιμοποιείται για οπτική, μη επαφική ανίχνευση φθοριζόντων αντικειμένων δοκιμής.

Έναρξη λειτουργίας

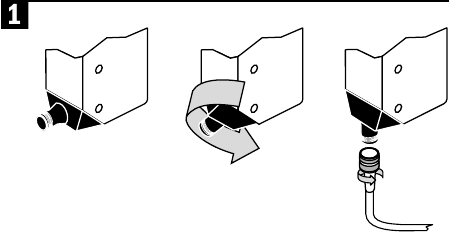

1. Ρυθμιζόμενο βύσμα εξοπλισμού οριζόντια (H) και κάθετα (V).

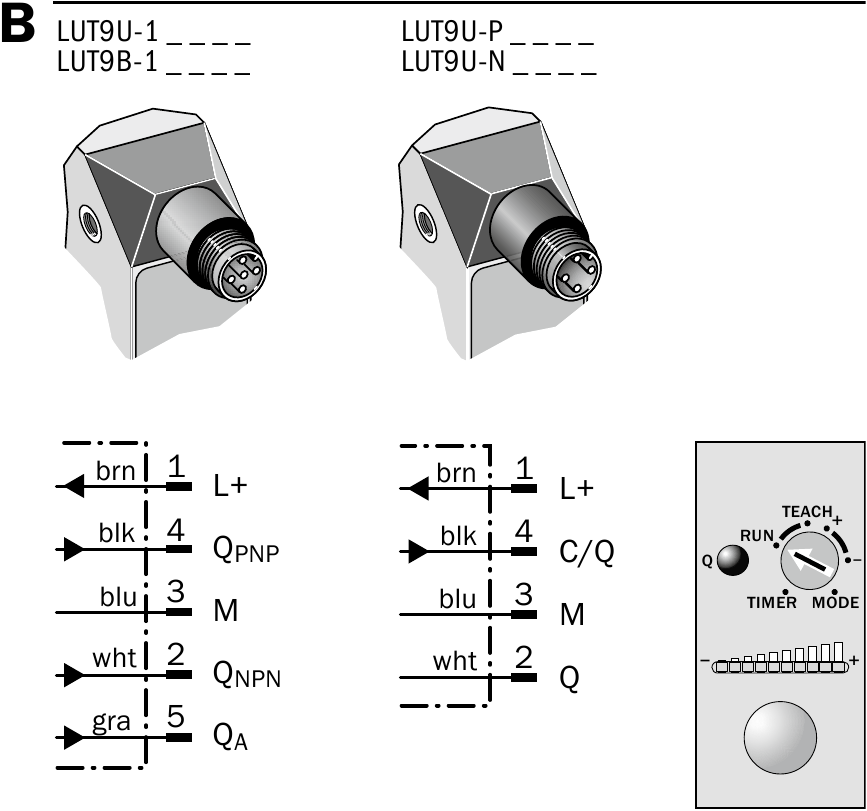

   Συνδέστε και ασφαλίστε την υποδοχή καλωδίου χωρίς τάση. Τα ακόλουθα ισχύουν για σύνδεση στο B: brn = brown, blk = black, blu = blu, wht = white, gra = grey. Έξοδοι: Q_PNP , Q_NPN ή Q_A = αναλογική έξοδος ή C / Q = IO link.
   Συνδέστε τον αισθητήρα σύμφωνα με το διάγραμμα σύνδεσης B.

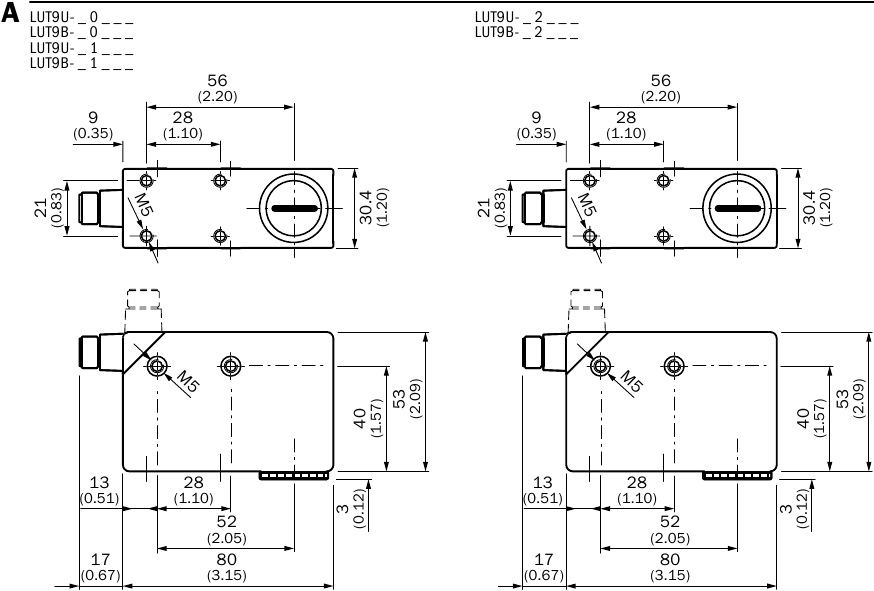

   Τοποθετήστε τον αισθητήρα με τις οπές στερέωσης σε ένα κατάλληλο στήριγμα και ευθυγραμμίστε τον. Δώστε προσοχή στην περιοχή ανίχνευσης για αυτό (δείτε τα τεχνικά δεδομένα στο τέλος αυτών των οδηγιών λειτουργίας και το διάγραμμα, x = περιοχή ανίχνευσης, y = σχετική ευαισθησία, SW = όριο μεταγωγής).
   Ευθυγραμμίστε τις οριζόντιες και κάθετες κινήσεις του αντικειμένου δοκιμής χρησιμοποιώντας αντίστοιχα μακριές σημάνσεις.
   Συνδέστε τον αισθητήρα στην τάση λειτουργίας (δείτε την πινακίδα).
   Το πρώτο LED της γραμμικής γραφικής παράστασης ανάβει.
   Ρύθμιση κατασκευαστή: μέγ. ευαισθησία, φωτεινή μεταγωγή.

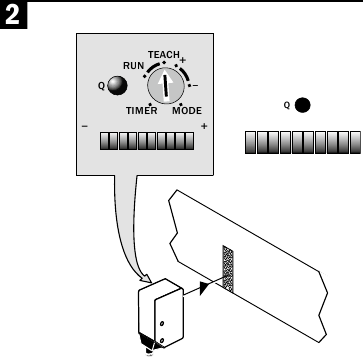

2. Λειτουργία εκμάθησης (Teach-in):
   Ρυθμίστε το κουμπί επιλογής στο "TEACH" (εκμάθηση). Ρυθμίστε τη φωτεινή και σκοτεινή μεταγωγή μέσω της ακολουθίας εκμάθησης (Teach-in). Η κίτρινη δίοδος εξόδου μεταγωγής ανάβει όταν ανιχνεύεται ένα φωταυγές αντικείμενο δοκιμής.

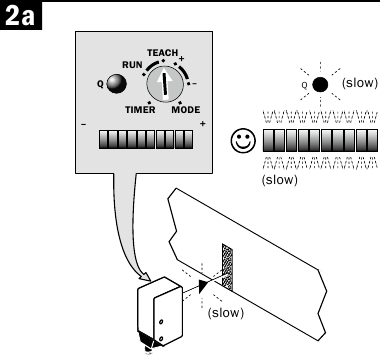

   1. Πρώτη λειτουργία εκμάθησης (Teach-in):
      Μετακινήστε τη φωταυγή σήμανση ή το φόντο στο φωτεινό σημείο. Πατήστε το κουμπί εκμάθησης (Teach-in). Το φως μετάδοσης, η γραμμική γραφική παράσταση και η δίοδος εξόδου μεταγωγής αναβοσβήνουν αργά.

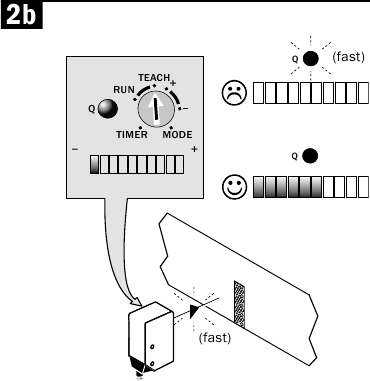

   2. Δεύτερη λειτουργία εκμάθησης (Teach-in):
      Μετακινήστε τη φωταυγή σήμανση ή το φόντο στο φωτεινό σημείο. Πατήστε το κουμπί εκμάθησης (Teach-in). Η γραμμική γραφική παράσταση λάμπει συνεχώς. Εάν το φως μετάδοσης και η δίοδος εξόδου μεταγωγής αναβοσβήνουν, η διαφορά στη φωταύγεια μεταξύ της σήμανσης και του φόντου ήταν πολύ χαμηλή.
      Γραμμική γραφική παράσταση:
      Ποιότητα εκμάθησης (Teach-in). Όσο περισσότερα LED ανάβουν, τόσο καλύτερη είναι η λειτουργία εκμάθησης (Teach-in). Εάν ο αισθητήρας ρυθμιστεί χειροκίνητα, δεν είναι δυνατή η πρόβλεψη της αξιοπιστίας ανίχνευσης.

   3. 1 LED ανάβει:
      Αναξιόπιστη εκμάθηση (Teach-in). Σταθεροποίηση της λειτουργίας: παρατηρήστε την ποιότητα της φωταύγειας και την απόσταση ανίχνευσης. Ρυθμίστε ξανά ή καθαρίστε τον αισθητήρα ή πραγματοποιήστε χειροκίνητη λεπτή ρύθμιση.

   4. 2–4 LED ανάβουν:
      Η εκμάθηση (Teach-in) είναι επαρκής, υπάρχει επαρκής φωταύγεια ή διαφορά.

   5. > 4 LED ανάβουν:
      Αξιόπιστη εκμάθηση (Teach-in)

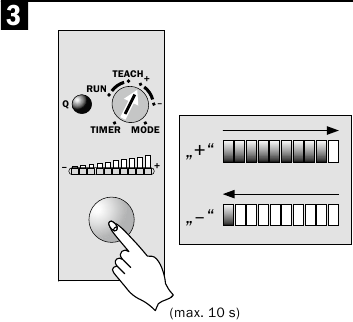

3. Χειροκίνητη λεπτή ρύθμιση, αύξηση ή μείωση της ευαισθησίας:
   Γυρίστε το κουμπί επιλογής στο "+" ή "–" και πατήστε το κουμπί εκμάθησης (Teach-in).
   Η γραμμική γραφική παράσταση υποδεικνύει την ευαισθησία.
   Για να ενεργοποιήσετε τη λειτουργία μεταγωγής, η έξοδος Q αλλάζει κατάσταση εάν η απαραίτητη ένταση φωταύγειας είναι πολύ υψηλή ή πολύ χαμηλή. 2 x πατήματα ισοδυναμούν με μετατόπιση ενός τμήματος. Ο μέγιστος βαθμός ευαισθησίας επιτυγχάνεται στα 10 δευτερόλεπτα. Κλειδώστε το κουμπί εκμάθησης (Teach-in) με το "RUN" (εκτέλεση) για να αποφύγετε την τυχαία πίεση. Η γραμμική γραφική παράσταση υποδεικνύει την ένταση της φωταύγειας.

4. Ορισμός λειτουργίας αξιολόγησης:
   Ρυθμίστε το κουμπί επιλογής στο "MODE" (λειτουργία) και πατήστε το κουμπί εκμάθησης (Teach-in).
   HR = λειτουργία υψηλής ανάλυσης για χαμηλή ένταση φωταύγειας και μεγάλο χρόνο απόκρισης.
   S = τυπική λειτουργία για τυπικές εφαρμογές.
   HS = λειτουργία υψηλής ταχύτητας για υψηλή ένταση φωταύγειας και μικρό χρόνο απόκρισης.
   Η ένταση φωταύγειας εμφανίζεται στη λειτουργία αξιολόγησης.
   Ο επιλογέας μετακινείται μία θέση προς τα εμπρός για κάθε πάτημα του κουμπιού. Η τελευταία ρύθμιση αποθηκεύεται.

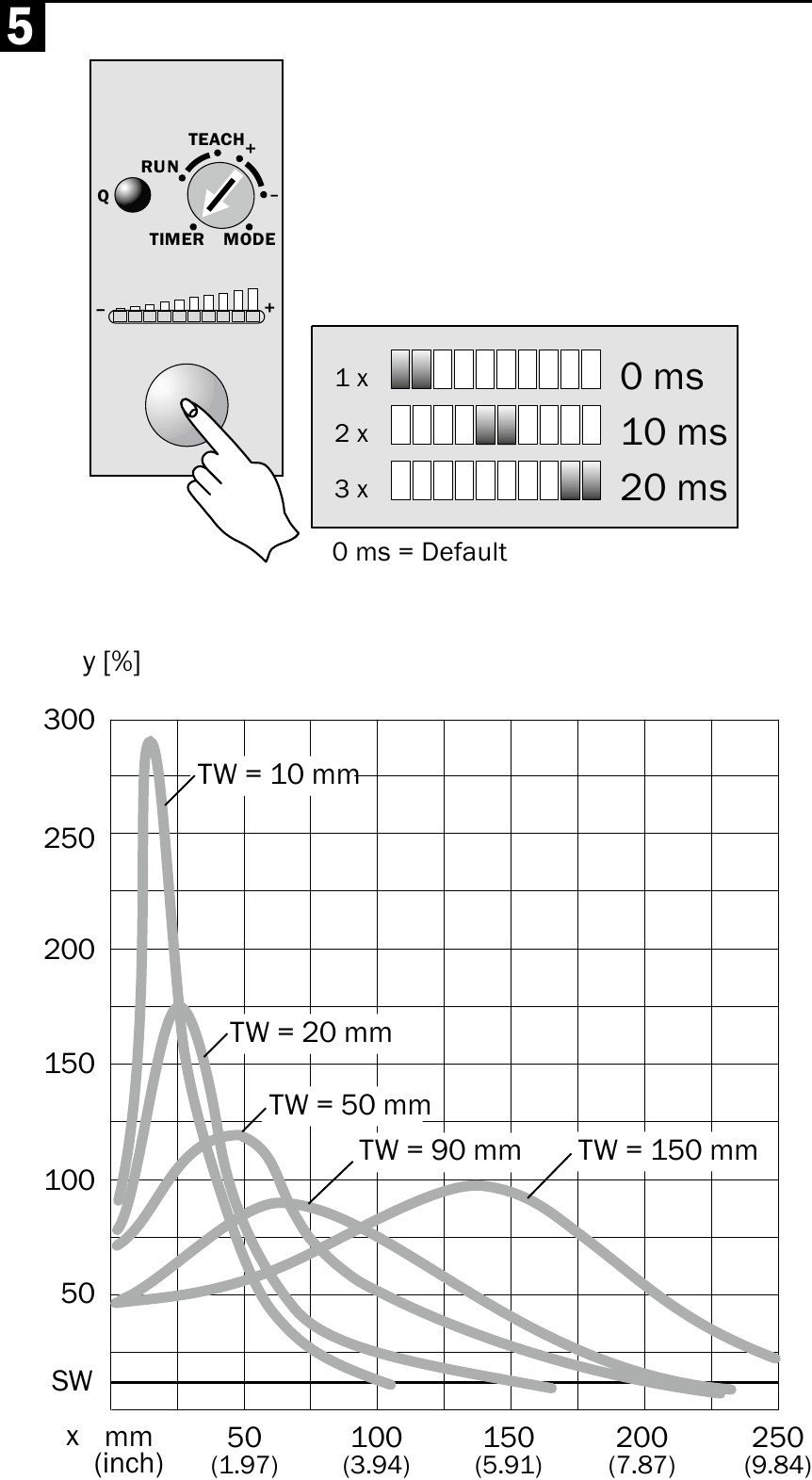

5. Ρύθμιση καθυστέρησης στην απενεργοποίηση:
   Γυρίστε το κουμπί επιλογής στο "TIMER" (χρονοδιακόπτης) και πατήστε το κουμπί εκμάθησης (Teach-in). Η γραμμική γραφική παράσταση υποδεικνύει το χρονικό βήμα που έχει οριστεί. Ο επιλογέας μετακινείται μία θέση προς τα εμπρός για κάθε πάτημα του κουμπιού. Η τελευταία ρύθμιση αποθηκεύεται.
   Αντικατάσταση φακού:
   Ο βιδωτός φακός μπορεί να αντικατασταθεί με έναν άλλο φακό. Αποστάσεις ανίχνευσης: 10 / 20 / 50 / 90 mm.

6. Επαναφορά:
   Ρυθμίστε το κουμπί επιλογής στο "MODE" (λειτουργία) και πατήστε το κουμπί εκμάθησης (Teach-in) > 5 δευτ.

Συντήρηση

Οι αισθητήρες SICK δεν χρειάζονται συντήρηση.
Συνιστούμε να κάνετε τα ακόλουθα τακτικά:

• καθαρίστε τις εξωτερικές επιφάνειες του φακού
• ελέγξτε τις βιδωτές συνδέσεις και τις συνδέσεις plug-in. Δεν επιτρέπεται να γίνουν τροποποιήσεις στις συσκευές.

¹⁾ Από την μπροστινή άκρη του φακού

²⁾ Όρια.

Υπολειμματική κυμάτωση μέγ. 5 V_PP.
Οι συνδέσεις VS προστατεύονται από αντίστροφη πολικότητα.
Λειτουργία σε δίκτυο προστατευμένο από βραχυκύκλωμα μέγ. 8 A

³⁾ Χωρίς φορτίο

⁴⁾ Αναλογία ανίχνευσης 1:1

⁵⁾ Προστασία από βραχυκύκλωμα

⁶⁾ Αξιόπιστη μεταγωγή ≥ 2.5 mA
Ονομαστική αντίσταση φορτίου RL = 500 Ω

⁷⁾ Τάση αναφοράς 50 V DC
