SICK LUT9 - Bar grafikli lyuminessensiya sensori qo'llanmasi

Mundarija

Xavfsizlik qoidalari

  • Ishlashni boshlashdan oldin foydalanish bo'yicha ko'rsatmalarni o'qing.
  • Ulanish, yig'ish va sozlash faqat malakali mutaxassislar tomonidan amalga oshirilishi kerak.
  • Ishlayotganda qurilmani namlik va ifloslanishdan saqlang.
  • EU mashina yo'riqnomalariga muvofiq xavfsizlik komponenti emas.


1-xavf guruhi


Ushbu mahsulotdan UV-nur tarqaladi.
Ishlayotgan lampaga tikilib qaramang.

To'g'ri foydalanish

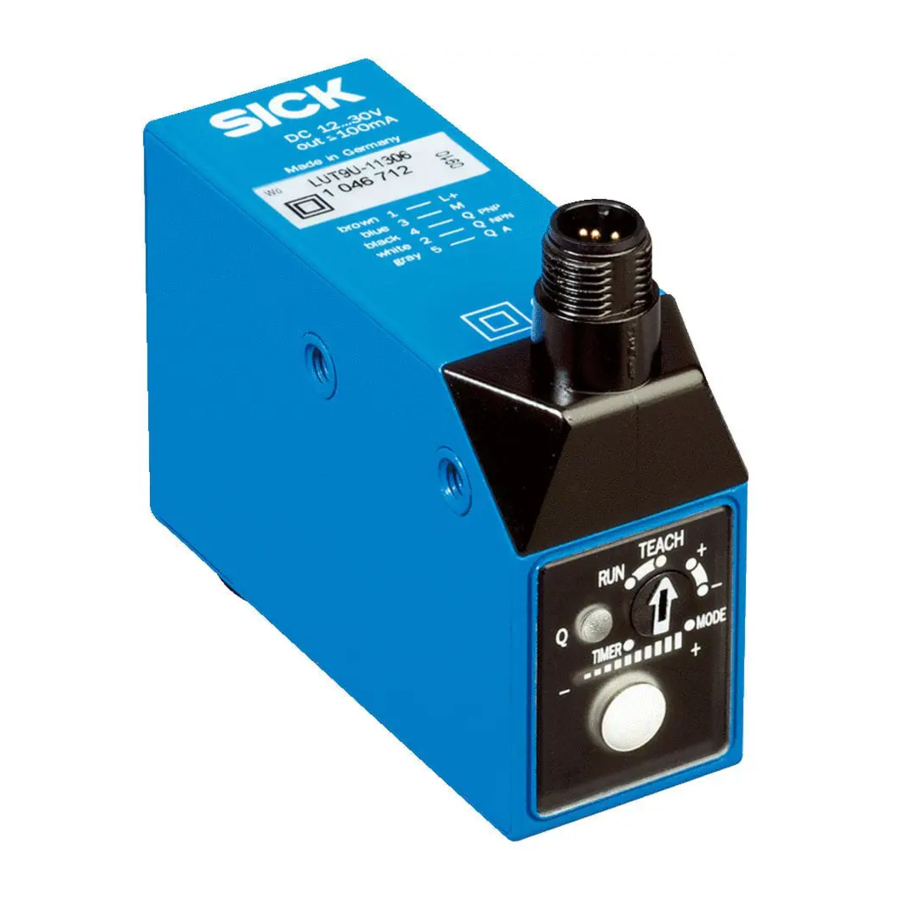

LUT9 lyuminessensiya sensori optoelektron sensor bo'lib, lyuminessent sinov ob'ektlarini optik, kontaktsiz aniqlash uchun ishlatiladi.

Ishga tushirish

Ishga tushirish - 1-qism
Ishga tushirish - 2-qism

  1. Uskunaning vilkasi gorizontal (H) va vertikal (V) ravishda sozlanishi mumkin.
    Kabel qabul qilgichini kuchlanishsiz ulang va mahkamlang. B dagi ulanish uchun quyidagilar amal qiladi: brn = jigarrang, blk = qora, blu = ko'k, wht = oq, gra = kulrang. Chiqishlar: QPNP , QNPN yoki QA = analog chiqish yoki C / Q = IO link.
    Sensorni B ulanish sxemasiga muvofiq ulang.
    Sensorni o'rnatish teshiklari bilan mos keladigan moslamaga o'rnating va uni tekislang. Buning uchun sezish diapazoniga e'tibor bering (ushbu foydalanish bo'yicha ko'rsatmalarning oxiridagi texnik ma'lumotlarga va xaritaga qarang, x = sezish diapazoni, y = nisbiy sezuvchanlik, SW = o'tish chegarasi).
    Sinov ob'ektining gorizontal va vertikal harakatlarini mos ravishda uzun belgilardan foydalanib tekislang.
    Sensorni ish kuchlanishiga ulang (nom plastinkasiga qarang).
    Bar grafikaning birinchi LEDi yonadi.
    Ishlab chiqaruvchining sozlamasi: maksimal sezuvchanlik, yorqin o'tish.
    Ishga tushirish - 1-qadam
  2. O'rgatish funksiyasi:
    Selektor tugmachasini "TEACH" (o'rgatish) ga o'rnating. O'rgatish ketma-ketligi orqali yorqin va qorong'i o'tishni o'rnating. Lyuminessent sinov ob'ekti aniqlanganda sariq o'tish-chiqish diodi yonadi.
    Ishga tushirish - 2-qadam
    1. Birinchi o'rgatish operatsiyasi:
      Lyuminessent belgi yoki fonni yorug'lik nuqtasiga o'tkazing. O'rgatish tugmasini bosing. Uzatuvchi yorug'lik, bar grafika va o'tish-chiqish diodi sekin miltillaydi.
      Ishga tushirish - 3-qadam
    2. Ikkinchi o'rgatish operatsiyasi:
      Lyuminessent belgi yoki fonni yorug'lik nuqtasiga o'tkazing. O'rgatish tugmasini bosing. Bar grafika doimiy ravishda yonadi. Agar uzatuvchi yorug'lik va o'tish-chiqish diodi miltillasa, belgi va fon o'rtasidagi lyuminessensiya farqi juda past bo'lgan.
      Bar grafika:
      O'rgatish sifati. Qanchalik ko'p LED yonsa, o'rgatish operatsiyasi shunchalik yaxshi bo'ladi. Agar sensor qo'lda sozlanadigan bo'lsa, aniqlash ishonchliligi haqida hech qanday bashorat qilish mumkin emas.
      Ishga tushirish - 4-qadam
    3. 1 ta LED yonadi:
      Ishonchsiz o'rgatish. Ishlashni barqarorlashtirish: lyuminessensiya sifatini va sezish masofasini kuzating. Sensorni qayta sozlang yoki tozalang yoki qo'lda nozik sozlashni amalga oshiring.
    4. 2–4 ta LED yonadi:
      O'rgatish yetarli, yetarli lyuminessensiya yoki farq mavjud.
    5. > 4 ta LED yonadi:
      Ishonchli o'rgatish
  3. Qo'lda nozik sozlash, sezuvchanlikni oshirish yoki kamaytirish:
    Selektor tugmachasini "+" yoki "–" ga burang va O'rgatish tugmasini bosing.
    Bar grafika sezuvchanlikni ko'rsatadi.
    O'tish operatsiyasini ishga tushirish uchun, agar lyuminessensiyaning zarur intensivligi juda yuqori yoki juda past bo'lsa, Q chiqishi holatini o'zgartiradi. 2 marta bosish bir segmentni siljitishga teng. Sezuvchanlikning maksimal darajasiga 10 soniyada erishiladi. O'rgatish tugmachasini tasodifan bosilishining oldini olish uchun "RUN" (ishga tushirish) bilan qulflang. Bar grafika lyuminessensiya intensivligini ko'rsatadi.
    Ishga tushirish - 5-qadam
  4. Baholash rejimini o'rnatish:
    Selektor tugmachasini "MODE" (rejim) ga o'rnating va O'rgatish tugmasini bosing.
    HR = past lyuminessensiya intensivligi va uzoq javob vaqti uchun yuqori aniqlikdagi rejim.
    S = standart ilovalar uchun standart rejim.
    HS = yuqori lyuminessensiya intensivligi va qisqa javob vaqti uchun yuqori tezlikdagi rejim.
    Lyuminessiya intensivligi baholash rejimida ko'rsatiladi.
    Tugmani har bir bosishda selektor bitta pozitsiyaga oldinga siljiydi. Oxirgi sozlash saqlanadi.
    Ishga tushirish - 6-qadam
  5. O'chirishda kechikishni o'rnatish:
    Selektor tugmachasini "TIMER" (taymer) ga burang va O'rgatish tugmasini bosing. Bar grafika o'rnatilgan vaqt qadamini ko'rsatadi. Tugmani har bir bosishda selektor bitta pozitsiyaga oldinga siljiydi. Oxirgi sozlash saqlanadi.
    Linzani almashtirish:
    Burab o'rnatilgan linzani boshqa linza bilan almashtirish mumkin. Sezish masofalari: 10 / 20 / 50 / 90 mm.
    Ishga tushirish - 7-qadam
  6. Qayta o'rnatish:
    Selektor tugmachasini "MODE" (rejim) ga o'rnating va O'rgatish tugmasini > 5 soniya bosing.

Xizmat ko'rsatish

SICK sensorlariga xizmat ko'rsatish talab etilmaydi.
Quyidagilarni muntazam ravishda bajarishni tavsiya etamiz:

  • tashqi linza yuzalarini tozalash
  • vida ulanishlarini va vilka ulanishlarini tekshirish. Qurilmalarga hech qanday o'zgartirish kiritilmasligi kerak.
LUT9 U-11106 U-11206
U-12206
U-_120L 		U-113_6
U-12306
B-12336
U-_130L 		U-11406 U-11606
B-11626
TW sezish diapazoni 10 mm 1) 20 mm 1) 50 mm 1) 90 mm 1) 150 mm 1)
Yorug'lik nuqtasi o'lchami 2 x 6 mm 3 x 9 mm 5 x 15 mm 12 x 12 mm 5 x 12 mm
Ta'minot kuchlanishi VS DC 12.30 V 2)
Cu rent iste'moli < 100 mA 3)
Chiqish cu rent Imax. 100 mA
Signal ketma-ketligi 500 / s 2.500 / s 6.500 / s 4)
Javob vaqti 1.000 µs / 200 µs / 75 µs
O'tish chiqishi PNP High = UV ≤ 2V / Low ca. 0 V 5)
NPN High = ca. UV / Low < 2 V
Analog chiqish QA 0... 12.5 mA 5) 6)
Himoya klassi 7)
Korpus reytingi (IEC 60529) IP 67
Atrof-muhitning ish harorati –10... +55°C

1) Linzaning old qismidan

2) Chegaralar.

Qoldiq to'lqinlanish maksimal 5 VPP.
VS ulanishlari teskari polaritdan himoyalangan.
Qisqa tutashuvdan himoyalangan tarmoqda ishlash maksimal 8 A

3) Yuksiz

4) Sezish nisbati 1:1

5) Qisqa tutashuvdan himoyalangan

6) Ishonchli o'tish ≥ 2.5 mA
Nominal yuk qarshiligi RL = 500 Ω

7) Ma'lumot kuchlanishi 50 V DC
