BIGTREETECH TFT35 E3 V3.0 - Εγχειρίδιο Έξυπνης Οθόνης Γραφικών

Εισαγωγή Προϊόντος

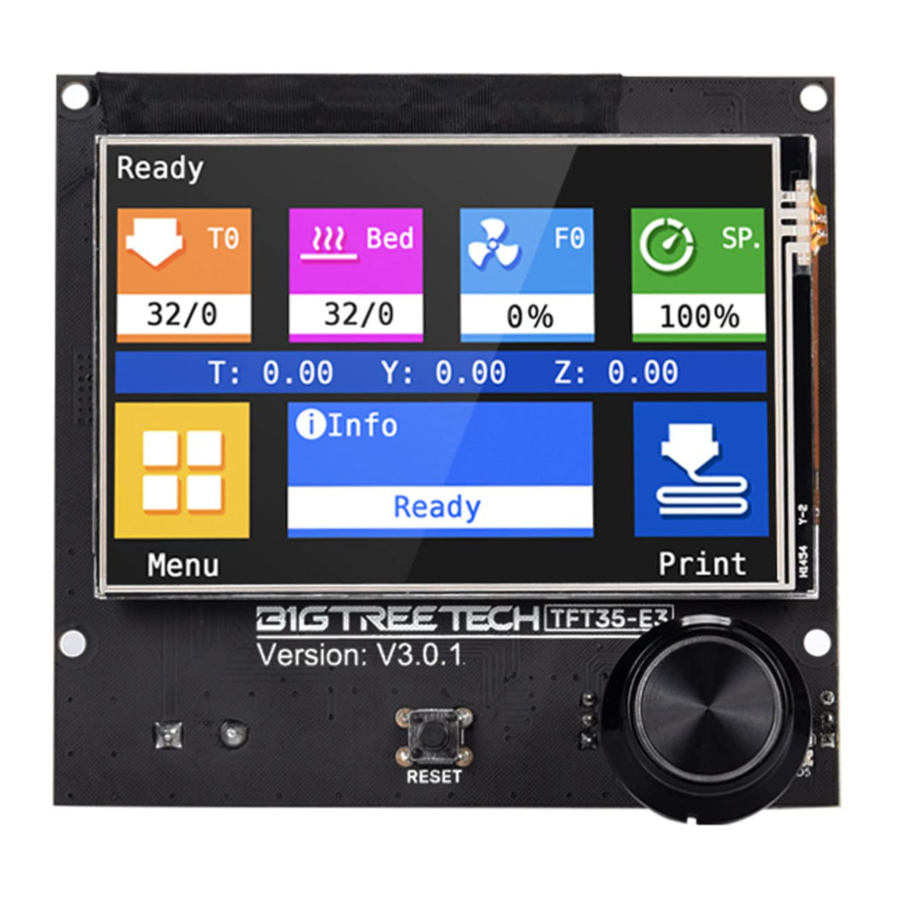

Το BIGTREETECH TFT35-E3 V3.0 είναι μια μεσαίου μεγέθους, διπλής λειτουργίας, εξαιρετικά καθαρή οθόνη μηχανής 3D εκτύπωσης που κυκλοφόρησε από την ομάδα 3D εκτύπωσης της Shenzhen BIGTREE Technology CO., LTD., η οποία μπορεί να αντικαταστήσει τέλεια την αρχική οθόνη LCD του εκτυπωτή Ender3.

Χαρακτήρες Προϊόντος

1. Chip ARM Cortex-M3 σειράς STM32F207VCT6 με 32-bit CPU 120MHz;
2. Αναβάθμιση του firmware μέσω κάρτας SD. Είναι εύκολο και βολικό στη χρήση.
3. Αυτή η πλακέτα οθόνης έχει υψηλότερη συμβατότητα. Οι χρήστες μπορούν να επιλέξουν δύο τρόπους λειτουργίας: Λειτουργία οθόνης σειριακής θύρας UART και λειτουργία οθόνης 12864.
4. Η λειτουργία οθόνης σειριακής θύρας υποστηρίζει δύο τρόπους εκτύπωσης: Κάρτα SD και δίσκος U.
5. Διατηρήστε τη θύρα WIFI και η λειτουργία WIFI πραγματοποιείται μέσω εξωτερικής μονάδας WIFI.
6. Διατηρήστε τη θύρα επέκτασης της ανίχνευσης θραύσης νήματος (FIL-DET).
7. Διατηρήστε τη θύρα επέκτασης της αυτόματης απενεργοποίησης μετά την εκτύπωση (PS-ON).
8. Η λειτουργία LCD12864 χρησιμοποιεί EXP1, EXP2 και EXP3. Οι EXP1 και EXP2 είναι θύρες οθόνης LCD της κανονικής μητρικής πλακέτας. Η EXP3 είναι η διεπαφή LCD που χρησιμοποιείται από τη μητρική πλακέτα σειράς E3 (όπως SKR MINI E3 V1.2, SKR E3 DIP V1.1, κ.λπ.).
9. Λειτουργία οθόνης αφής TFT: σειριακή θύρα οθόνης θύρα RS232.
10. 2 σετ θυρών επέκτασης σειριακής θύρας UART προορίζονται για χρήση DIY.

Παράμετροι Προϊόντος

Μέγεθος εμφάνισης: 93*87mm

Μέγεθος εγκατάστασης: Αντικαταστήστε τέλεια την αρχική οθόνη LCD του εκτυπωτή Ender3, λεπτομερείς πληροφορίες ελέγξτε το TFT35-E3 V3.0 SIZE

Μικροεπεξεργαστής: STM32F207VCT6

Είσοδος ισχύος: DC 5V

Λογική τάση κάρτας SD: 3.3V και 5V (Όπως: υποστήριξη μητρικής πλακέτας κύριου τσιπ ελέγχου MEGA2560, υψηλότερη συμβατότητα)

Πληροφορίες Ένδειξης

Αφού ενεργοποιηθεί η πλακέτα:
Το κόκκινο φως D6 είναι η ένδειξη ισχύος: το κόκκινο φως είναι αναμμένο, υποδεικνύοντας κανονική τροφοδοσία.

Το πράσινο φως D3 είναι η ένδειξη ανίχνευσης κάρτας SD: Το D3 είναι πάντα αναμμένο όταν εισάγεται η κάρτα SD και στη συνέχεια σβήνει όταν αφαιρείται η κάρτα SD

Θύρες στην πλακέτα

Διάγραμμα μεγέθους

Διάγραμμα σύνδεσης

Σημειώσεις:

1. Όταν χρησιμοποιείτε τη λειτουργία οθόνης 12864, συνδέστε τις θύρες EXP1 και EXP2 στη μητρική πλακέτα. Δεν υπάρχει λειτουργία αφής σε αυτήν τη λειτουργία.
2. Όταν χρησιμοποιείτε τη λειτουργία οθόνης σειριακής θύρας, συνδεθείτε με TFT ή AUX-1 στη μητρική πλακέτα μέσω RS232. Αυτή η λειτουργία έχει λειτουργία αφής.
3. Δύο τρόποι λειτουργίας μπορούν να αλλάξουν με ένα πλήκτρο. Πατήστε τον κωδικοποιητή για περίπου 3 δευτερόλεπτα έως ότου εμφανιστεί η σελίδα επιλογής λειτουργίας, στη συνέχεια πατήστε τον κωδικοποιητή αφού επιλέξετε τη λειτουργία.

Εισαγωγή Firmware

Η εργοστασιακή πλακέτα θα είναι εξοπλισμένη με δοκιμαστικό firmware, μπορεί να χρησιμοποιηθεί απευθείας. Μπορεί επίσης να αναβαθμιστεί σύμφωνα με τον ιστότοπο ανοιχτού κώδικα της εταιρείας μας.

1. Τρόποι απόκτησης του firmware της μητρικής πλακέτας
   Αποκτήστε το από την εξυπηρέτηση πελατών ή το τεχνικό προσωπικό.
   Συνδεθείτε στον ιστότοπο ανοιχτού κώδικα της εταιρείας μας για να κάνετε λήψη: https://github.com/bigtreetech
2. Ενημέρωση firmware
   Όνομα αρχείου firmware:
   BIGTREE_TFT35_V3.0. (αριθμός έκδοσης).bin
   Αρχικά αντιγράψτε το παραπάνω firmware στον ριζικό κατάλογο SD και, στη συνέχεια, τοποθετήστε την κάρτα στην υποδοχή κάρτας SD της πλακέτας. Στη συνέχεια, ενεργοποιήστε ξανά την πλακέτα ή πατήστε το πλήκτρο επαναφοράς και περιμένετε περίπου 10 δευτερόλεπτα πριν ολοκληρωθεί η ενημέρωση.
3. Για firmware πλακέτας DIY, ανατρέξτε στο αρχείο TFT35-E3 V3.0PIN.

Σημειώσεις

1. Το όνομα του αρχείου firmware στην κάρτα SD δεν μπορεί να αλλάξει. (συμπεριλαμβανομένων κεφαλαίων και μικρών γραμμάτων).
2. Η διαδικασία καλωδίωσης πρέπει να πραγματοποιείται υπό την προϋπόθεση διακοπής ρεύματος. Η τροφοδοσία μπορεί να τεθεί σε λειτουργία αφού ελέγξετε τη σωστή σύνδεση του κυκλώματος και τη σωστή τοποθέτηση της μονάδας δίσκου. Αυτό αποτρέπει την καύση πλακετών και οθονών λόγω ελαττωματικής καλωδίωσης, προκαλώντας περιττές ζημιές.
3. Δώστε προσοχή στην ακολουθία καλωδίωσης και μην τοποθετείτε το καλώδιο αντίστροφα. Ανατρέξτε στο αρχείο PIN για λεπτομερή σειρά γραμμών.

Εάν αντιμετωπίσετε άλλα προβλήματα, επικοινωνήστε μαζί μας, σίγουρα θα απαντήσουμε στις ερωτήσεις σας με υπομονή. Εάν έχετε καλές προτάσεις για τα προϊόντα μας, δώστε μας σχόλια, θα τα λάβουμε υπόψη. Σας ευχαριστούμε που επιλέξατε τα προϊόντα BIGTREETECH!
