BIGTREETECH TFT35 E3 V3.0 - Graafilise nutiekraani kasutusjuhend

Toote tutvustus

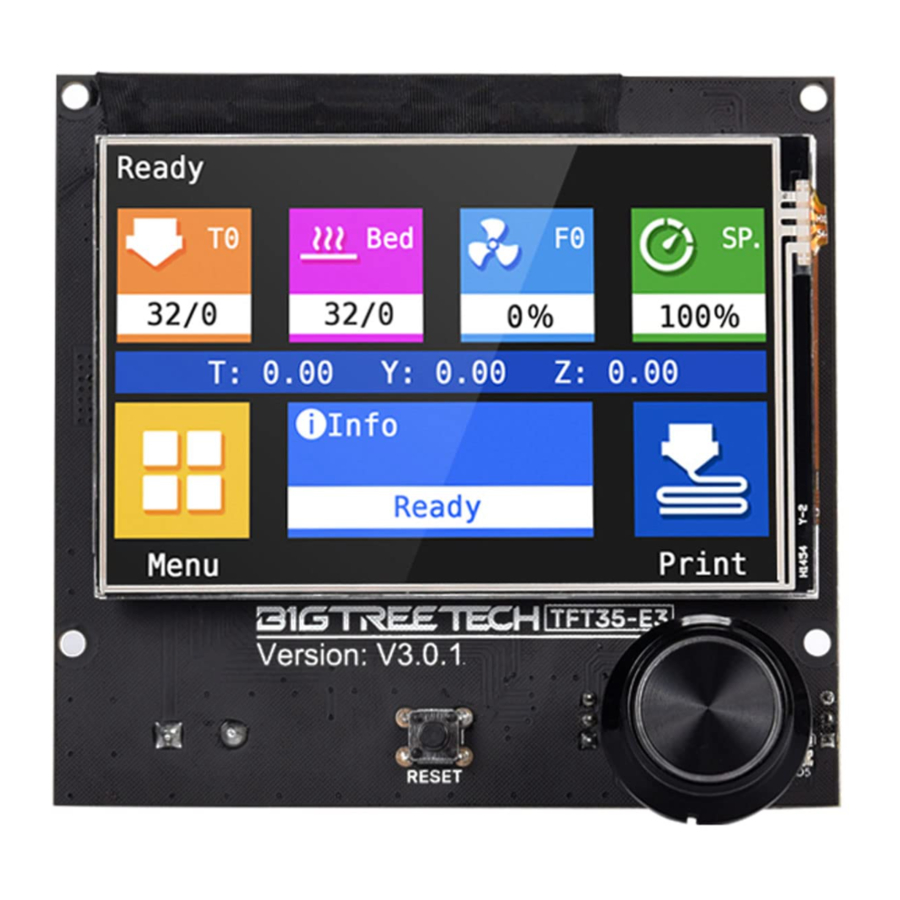

BIGTREETECH TFT35-E3 V3.0 on keskmise suurusega, kahes režiimis, üliselge 3D-printimismasina ekraan, mille on välja töötanud Shenzhen BIGTREE Technology CO., LTD. 3D-printimise meeskond ja mis võib ideaalselt asendada Ender3 printeri originaalset LCD-ekraani.

Toote omadused

1. ARM Cortex-M3 seeria STM32F207VCT6 kiip 32-bitise CPU 120MHz-ga;
2. Püsivara uuendamine SD-kaardi abil. See on lihtne ja mugav kasutada.
3. Sellel ekraaniplaadil on suurem ühilduvus. Kasutajad saavad valida kaks töörežiimi: UART jadapordi ekraanirežiim ja 12864 ekraanirežiim.
4. Jadapordi ekraanirežiim toetab kahte printimisrežiimi: SD-kaart ja U-ketas.
5. Reserveeritud WIFI port ja WIFI funktsioon realiseeritakse välise WIFI mooduli abil;
6. Reserveeritud hõõgniidi purunemise tuvastamise laiendusport (FIL-DET);
7. Reserveeritud automaatse väljalülitamise laiendusport pärast printimist (PS-ON);
8. LCD12864 režiim kasutab EXP1, EXP2 ja EXP3. EXP1 ja EXP2 on tavalise emaplaadi LCD-ekraani pordid. EXP3 on E3 seeria emaplaadi (nagu SKR MINI E3 V1.2, SKR E3 DIP V1.1 jne) kasutatav LCD-liides;
9. TFT puuteekraani režiim: jadapordi ekraan RS232 port;
10. DIY kasutamiseks on reserveeritud 2 komplekti UART jadapordi laiendusporte.

Toote parameetrid

Välimuse suurus: 93*87mm

Paigaldussuurus: Asendab ideaalselt Ender3 printeri originaalset LCD-ekraani, detailse info saamiseks vaadake TFT35-E3 V3.0 SIZE

Mikroprotsessor: STM32F207VCT6

Toite sisend: DC 5V

SD-kaardi loogiline pinge: 3.3V ja 5V (Näiteks: toetab MEGA2560 peamise juhtkiibi emaplaati, suurem ühilduvus)

Indikaatori info

Pärast plaadi sisselülitamist:
Punane tuli D6 on toiteindikaator: punane tuli põleb, mis näitab normaalset toiteallikat;

Roheline tuli D3 on SD-kaardi tuvastamise indikaator: D3 põleb pidevalt, kui SD-kaart on sisestatud, ja kustub, kui SD-kaart on välja tõmmatud

Pordid plaadil

Suuruse diagramm

Ühendusskeem

Märkused:

1. 12864 ekraanirežiimi kasutamisel ühendage pordid EXP1 ja EXP2 emaplaadiga. Selles režiimis puudub puutefunktsioon.
2. Jadapordi ekraanirežiimi kasutamisel ühendage emaplaadil oleva TFT või AUX-1-ga RS232 kaudu. Sellel režiimil on puutefunktsioon;
3. Kahte töörežiimi saab muuta ühe klahviga. Vajutage kodeerijat umbes 3 sekundit, kuni ilmub režiimi valiku leht, seejärel vajutage pärast režiimi valimist kodeerijat.

Püsivara tutvustus

Tehaseplaadil on testpüsivara, seda saab otse kasutada. Seda saab uuendada ka vastavalt meie ettevõtte avatud lähtekoodiga veebisaidile.

1. Kuidas saada emaplaadi püsivara
   Hankige see klienditeenindusest või tehniliselt personalilt;
   Logige sisse meie ettevõtte avatud lähtekoodiga veebisaidile, et alla laadida: https://github.com/bigtreetech
2. Püsivara uuendus
   Püsivara failinimi:
   BIGTREE_TFT35_V3.0. (versiooni number).bin
   Esmalt kopeerige ülaltoodud püsivara SD-kaardi juurkataloogi ja seejärel sisestage kaart plaadi SD-kaardi pesasse. Seejärel lülitage plaat uuesti sisse või vajutage lähtestusnuppu ja oodake umbes 10 sekundit, enne kui värskendus on lõpule viidud.
3. DIY plaadi püsivara jaoks vaadake faili TFT35-E3 V3.0PIN.

Märkused

1. SD-kaardil oleva püsivara faili nime ei saa muuta. (kaasa arvatud suured ja väikesed tähed).
2. Juhtmete ühendamise protsess tuleb läbi viia toite väljalülitamise eeldusel. Toite saab sisse lülitada pärast vooluringi õige ühenduse ja draivi õige sisestamise kontrollimist. See hoiab ära plaatide ja ekraanide läbipõlemise vigase juhtmestiku tõttu, põhjustades tarbetuid kahjustusi.
3. Pöörake tähelepanu juhtmestiku järjestusele ja ärge sisestage juhet vastupidiselt. Üksikasjaliku liinijärjestuse saamiseks vaadake PIN-faili.

Kui teil tekib muid probleeme, võtke meiega ühendust, me vastame kindlasti teie küsimustele kannatlikult; Kui teil on meie toodete kohta häid soovitusi, andke meile tagasisidet, me kaalume neid. Täname, et valisite BIGTREETECH tooted!
