BIGTREETECH TFT35 E3 V3.0 - Mwongozo wa Onyesho Mahiri la Picha

Utangulizi wa Bidhaa

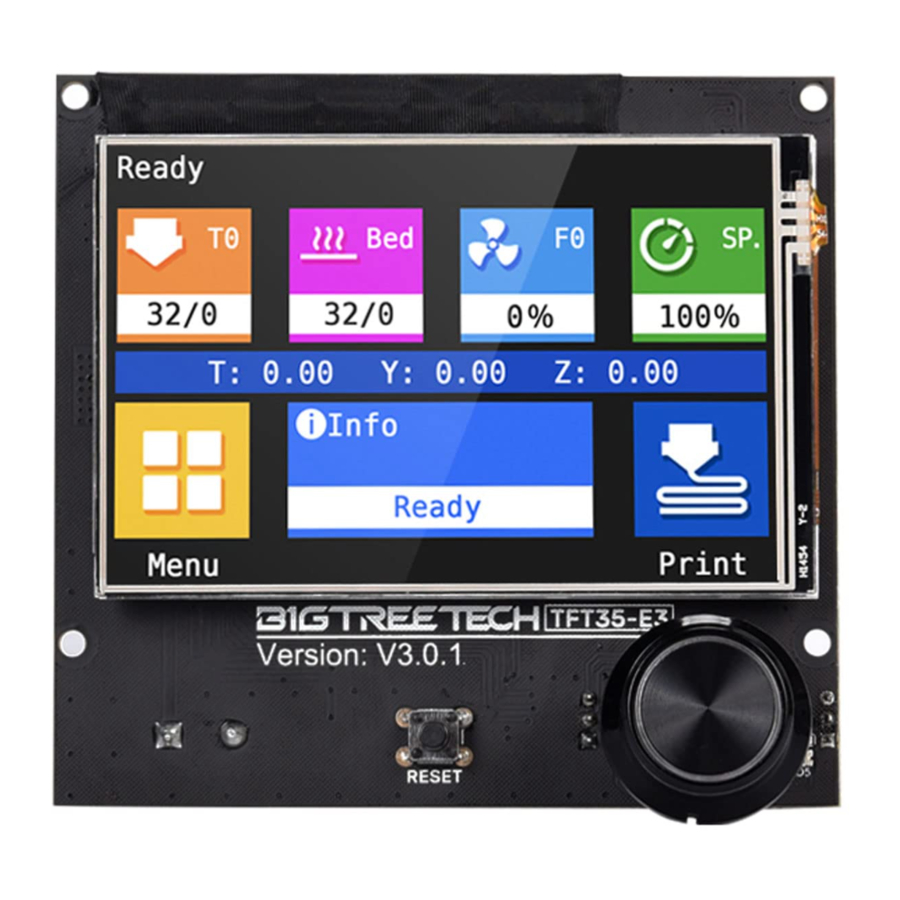

BIGTREETECH TFT35-E3 V3.0 ni onyesho la mashine ya uchapishaji ya 3D ya ukubwa wa kati, modi mbili, iliyo wazi sana iliyozinduliwa na timu ya uchapishaji ya 3D ya Shenzhen BIGTREE Technology CO., LTD., ambayo inaweza kuchukua nafasi kikamilifu ya skrini asili ya LCD ya kichapishi cha Ender3.

Vipengele vya Bidhaa

1. Chipu ya ARM Cortex-M3 mfululizo STM32F207VCT6 yenye CPU ya biti 32 120MHz;
2. Boresha programu dhibiti kwa kutumia kadi ya SD. Ni rahisi na rahisi kufanya kazi.
3. Ubao huu wa onyesho una uoanifu wa hali ya juu. Watumiaji wanaweza kuchagua modi mbili za kufanya kazi: Modi ya skrini ya bandari ya serial ya UART na modi ya skrini ya 12864.
4. Modi ya skrini ya bandari ya serial inasaidia modi mbili za uchapishaji: Kadi ya SD na diski ya U.
5. Hifadhi bandari ya WIFI, na kazi ya WIFI inatambuliwa na moduli ya nje ya WIFI;
6. Hifadhi bandari ya upanuzi wa ugunduzi wa kukatika kwa filament (FIL-DET);
7. Hifadhi bandari ya upanuzi wa kuzima kiotomatiki baada ya uchapishaji (PS-ON);
8. Modi ya LCD12864 hutumia EXP1, EXP2 na EXP3. EXP1 na EXP2 ni bandari za skrini ya LCD za ubao mama wa kawaida. EXP3 ni kiolesura cha LCD kinachotumiwa na ubao mama wa mfululizo wa E3 (kama vile SKR MINI E3 V1.2, SKR E3 DIP V1.1, n.k.);
9. Modi ya skrini ya kugusa ya TFT: bandari ya RS232 ya skrini ya bandari ya serial;
10. Seti 2 za bandari za upanuzi wa bandari ya serial ya UART zimehifadhiwa kwa matumizi ya DIY.

Vigezo vya Bidhaa

Ukubwa wa mwonekano: 93*87mm

Ukubwa wa usakinishaji: Badilisha kikamilifu skrini asili ya LCD ya kichapishi cha Ender3, maelezo tafadhali angalia UKUBWA wa TFT35-E3 V3.0

Kichakataji kidogo: STM32F207VCT6

Ingizo la Nguvu: DC 5V

Volteji ya mantiki ya kadi ya SD: 3.3V na 5V (Kama vile: usaidizi wa ubao mama wa chipu kuu ya udhibiti ya MEGA2560, uoanifu wa juu)

Taarifa za Kiashiria

Baada ya ubao kuwashwa:
Taa nyekundu D6 ni kiashiria cha nguvu: taa nyekundu imewashwa, ikionyesha usambazaji wa kawaida wa nguvu;

Taa ya kijani D3 ni kiashiria cha ugunduzi wa kadi ya SD: D3 huwashwa kila wakati wakati kadi ya SD imeingizwa, na kisha kuzimwa wakati kadi ya SD imetolewa

Bandari kwenye ubao

Mchoro wa ukubwa

Mchoro wa muunganisho

Vidokezo:

1. Unapotumia modi ya skrini ya 12864, unganisha bandari EXP1 na EXP2 kwenye ubao mama. Hakuna kazi ya kugusa katika modi hii.
2. Unapotumia modi ya skrini ya bandari ya serial, unganisha na TFT au AUX-1 kwenye ubao mama kupitia RS232. Modi hii ina kazi ya kugusa;
3. Modi mbili za kufanya kazi zinaweza kubadilishwa kwa ufunguo mmoja. Bonyeza encoder kwa takriban sekunde 3 hadi ukurasa wa uteuzi wa modi uonekane, kisha bonyeza encoder baada ya kuchagua modi.

Utangulizi wa Programu Dhibiti

Ubao wa kiwandani utakuwa na programu dhibiti ya majaribio, inaweza kutumika moja kwa moja. Inaweza pia kuboreshwa kulingana na tovuti ya kampuni yetu ya chanzo huria.

1. Njia za kupata programu dhibiti ya ubao mama
   Ipate kutoka kwa huduma kwa wateja au wafanyikazi wa kiufundi;
   Ingia kwenye tovuti ya chanzo huria ya kampuni yetu ili kupakua: https://github.com/bigtreetech
2. Sasisho la programu dhibiti
   Jina la faili ya programu dhibiti:
   BIGTREE_TFT35_V3.0. (nambari ya toleo).bin
   Kwanza nakili programu dhibiti iliyo hapo juu kwenye saraka ya mizizi ya SD, na kisha ingiza kadi kwenye nafasi ya kadi ya SD ya ubao. Kisha tafadhali washa tena ubao au bonyeza kitufe cha kuweka upya, na usubiri kwa takriban sekunde 10 kabla ya sasisho kukamilika.
3. Kwa programu dhibiti ya ubao ya DIY, tafadhali rejelea faili ya TFT35-E3 V3.0PIN.

Vidokezo

1. Jina la faili ya programu dhibiti kwenye kadi ya SD haliwezi kubadilishwa. (pamoja na herufi kubwa na ndogo).
2. Mchakato wa wiring lazima ufanyike chini ya msingi wa kukatika kwa nguvu. Nguvu inaweza kuwashwa baada ya kuangalia muunganisho sahihi wa mzunguko na uingizaji sahihi wa kiendeshi. Hii huzuia mbao na skrini kuungua kwa sababu ya wiring mbovu, na kusababisha uharibifu usio wa lazima.
3. Zingatia mlolongo wa wiring na usiingize waya kinyume chake. Tafadhali rejelea faili ya PIN kwa mpangilio wa kina wa laini.

Ikiwa utakumbana na shida zingine, tafadhali wasiliana nasi, hakika tutajibu maswali yako kwa uvumilivu; Ikiwa una maoni yoyote mazuri kuhusu bidhaa zetu, tafadhali toa maoni kwetu, tutayazingatia. Asante kwa kuchagua bidhaa za BIGTREETECH!
