BIGTREETECH TFT35 E3 V3.0 - Grafik Smart Displey Qo'llanmasi

Mahsulot bilan tanishtirish

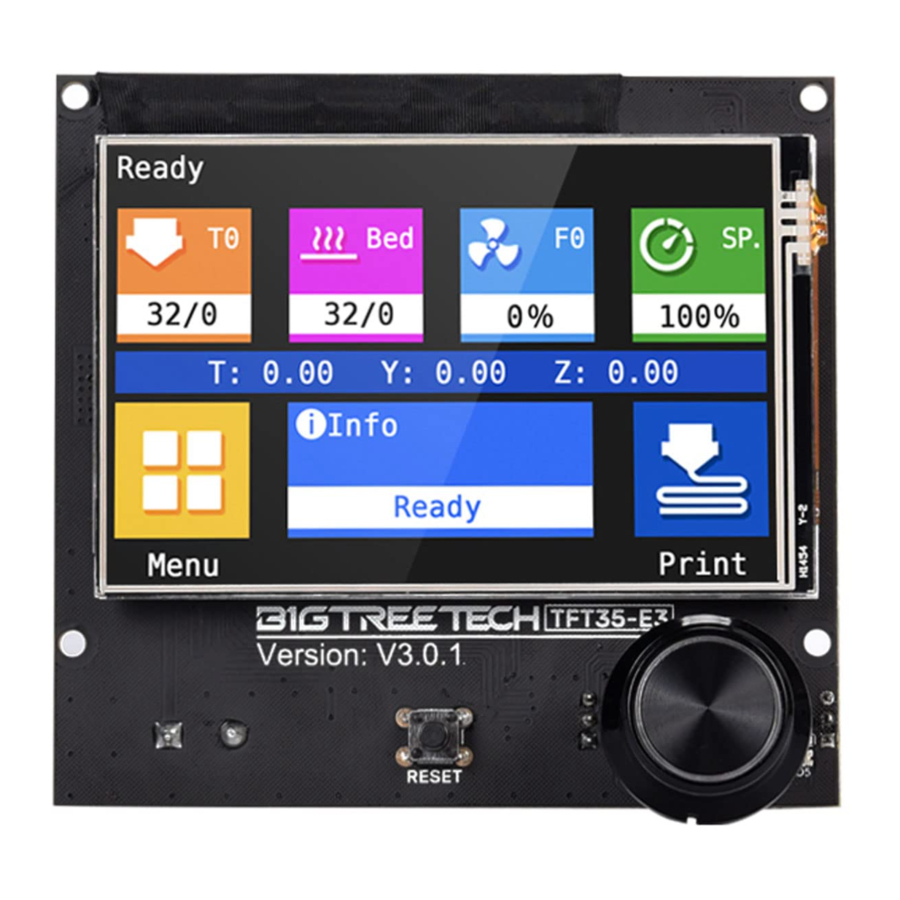

BIGTREETECH TFT35-E3 V3.0 - bu Shenzhen BIGTREE Technology CO., LTD.ning 3D bosib chiqarish jamoasi tomonidan taqdim etilgan o'rta o'lchamdagi, ikki rejimli, ultra-aniq 3D bosib chiqarish mashinasi displeyi bo'lib, u Ender3 printerining asl LCD ekranini mukammal almashtira oladi.

Mahsulot xususiyatlari

1. ARM Cortex-M3 seriyali STM32F207VCT6 chipi 32-bitli CPU 120MHz bilan;
2. SD karta orqali firmwareni yangilang. Ishlash oson va qulay.
3. Ushbu displey plata yuqori moslikka ega. Foydalanuvchilar ikkita ish rejimini tanlashlari mumkin: UART ketma-ket port ekran rejimi va 12864 ekran rejimi.
4. Ketma-ket port ekran rejimi ikkita bosib chiqarish rejimini qo'llab-quvvatlaydi: SD karta va U disk.
5. WIFI portini zaxiralang va WIFI funktsiyasi tashqi WIFI moduli orqali amalga oshiriladi;
6. Filament uzilishini aniqlashning kengaytma portini (FIL-DET) zaxiralang;
7. Bosib chiqarishdan keyin avtomatik o'chirishning kengaytma portini (PS-ON) zaxiralang;
8. LCD12864 rejimi EXP1, EXP2 va EXP3 dan foydalanadi. EXP1 va EXP2 - oddiy anakartning LCD ekran portlari. EXP3 - E3 seriyali anakart (masalan, SKR MINI E3 V1.2, SKR E3 DIP V1.1 va boshqalar) tomonidan ishlatiladigan LCD interfeysi;
9. TFT sensorli ekran rejimi: ketma-ket port ekran RS232 porti;
10. DIY foydalanish uchun 2 ta UART ketma-ket port kengaytma portlari zaxiralangan.

Mahsulot parametrlari

Tashqi ko'rinish hajmi: 93*87mm

O'rnatish hajmi: Ender3 printerining asl LCD ekranini mukammal almashtiring, batafsil ma'lumot uchun TFT35-E3 V3.0 SIZE ni tekshiring

Mikroprotsessor: STM32F207VCT6

Quvvat kirishi: DC 5V

SD karta mantiqiy kuchlanishi: 3.3V va 5V (Masalan: MEGA2560 asosiy boshqaruv chipi anakartini qo'llab-quvvatlash, yuqori moslik)

Ko'rsatkich haqida ma'lumot

Plata yoqilgandan so'ng:
Qizil chiroq D6 - quvvat indikatori: qizil chiroq yonib turadi, bu normal quvvat manbaini ko'rsatadi;

Yashil chiroq D3 - SD karta aniqlash indikatori: SD karta kiritilganda D3 doimo yonadi va SD karta chiqarilganda o'chadi

Platadagi portlar

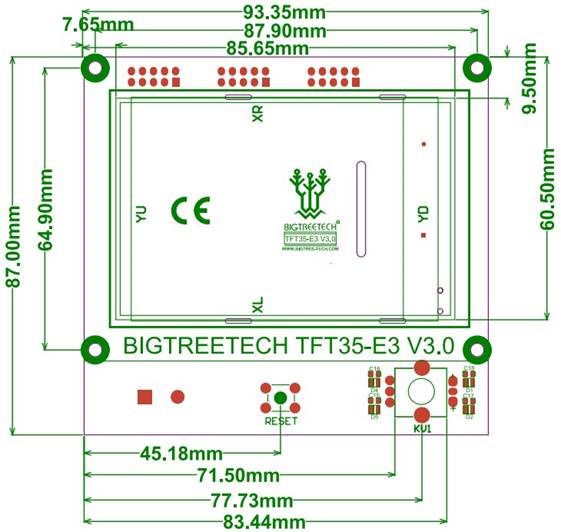

Hajm diagrammasi

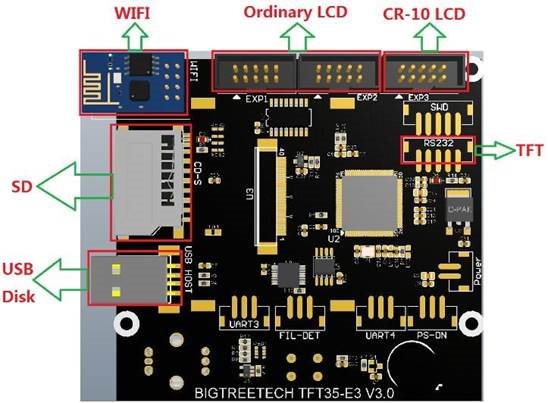

Ulanish diagrammasi

Eslatmalar:

1. 12864 ekran rejimini ishlatganda, EXP1 va EXP2 portini anakartga ulang. Ushbu rejimda sensorli funktsiya yo'q.
2. Ketma-ket port ekran rejimini ishlatganda, RS232 orqali anakartdagi TFT yoki AUX-1 bilan ulaning. Ushbu rejimda sensorli funktsiya mavjud;
3. Ikki ish rejimi bir tugma bilan o'zgartirilishi mumkin. Rejimni tanlash sahifasi paydo bo'lguncha enkoderni taxminan 3 soniya bosib turing, so'ngra rejimni tanlagandan so'ng enkoderni bosing.

Firmware bilan tanishtirish

Zavod platasi test firmware bilan jihozlangan bo'ladi, uni to'g'ridan-to'g'ri ishlatish mumkin. Uni kompaniyamizning ochiq manba veb-saytiga muvofiq yangilash ham mumkin.

1. Anakart firmwareni olish usullari
   Mijozlarga xizmat ko'rsatish yoki texnik xodimlardan oling;
   Yuklab olish uchun kompaniyamizning ochiq manba veb-saytiga kiring: https://github.com/bigtreetech
2. Firmwareni yangilash
   Firmware fayl nomi:
   BIGTREE_TFT35_V3.0. (versiya raqami).bin
   Avval yuqoridagi firmwareni SD ildiz katalogiga nusxalash va keyin kartani plata SD karta uyasiga joylashtiring. Keyin platani qayta yoqing yoki qayta o'rnatish tugmasini bosing va yangilanish tugallanishi uchun taxminan 10 soniya kuting.
3. DIY plata firmware uchun, iltimos, TFT35-E3 V3.0PIN fayliga murojaat qiling.

Eslatmalar

1. SD kartadagi firmware faylining nomini o'zgartirib bo'lmaydi. (katta va kichik harflarni ham o'z ichiga oladi).
2. Simlarni ulash jarayoni elektr ta'minoti o'chirilgan holda amalga oshirilishi kerak. Zanjirning to'g'ri ulanishi va drayvning to'g'ri kiritilishini tekshirgandan so'ng quvvatni yoqish mumkin. Bu noto'g'ri simlar tufayli platalar va ekranlarning yonib ketishining oldini oladi va keraksiz zararni keltirib chiqaradi.
3. Simlarni ulash tartibiga e'tibor bering va simni teskari kiritmang. Batafsil chiziq tartibi uchun PIN fayliga murojaat qiling.

Agar siz boshqa muammolarga duch kelsangiz, iltimos, biz bilan bog'laning, biz sizning savollaringizga sabr bilan javob beramiz; Agar sizda mahsulotlarimiz bo'yicha yaxshi takliflar bo'lsa, iltimos, bizga fikr bildiring, biz ularni ko'rib chiqamiz. BIGTREETECH mahsulotlarini tanlaganingiz uchun tashakkur!
